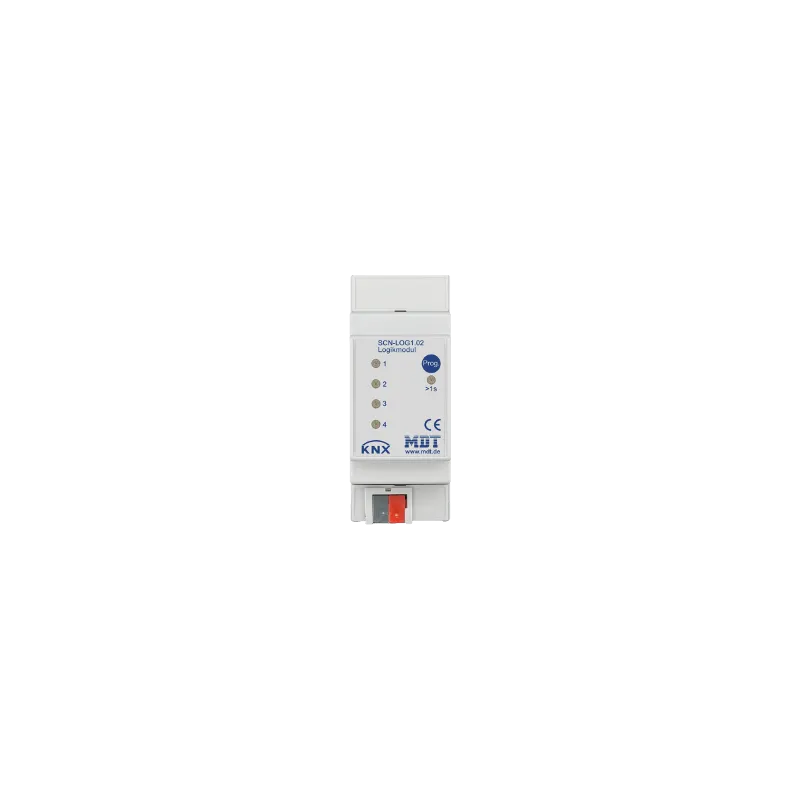

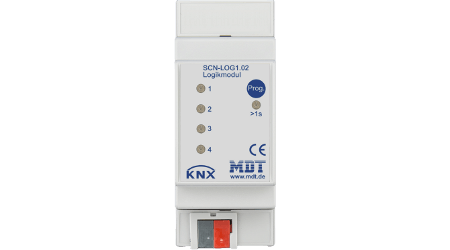

MDT - Modulo logico, 2SU MDRC

descrizione

Il modulo logico MDT viene utilizzato per una compilazione rapida e semplice di funzioni logiche per controllare i sistemi di automazione degli edifici. Tutte le funzioni sono configurate direttamente nell'ETS senza strumenti software aggiuntivi. Ci sono 24 blocchi di funzioni indipendenti con funzioni arbitrarie disponibili. Per ogni funzione, una descrizione può essere salvata nell'ETS. I 4 LED sul davanti possono essere controllati opzionalmente da oggetti. In base alla data, all'ora e al luogo, il modulo logico calcola il tramonto, l'alba e il crepuscolo del sole. Inoltre, gli oggetti di output sono disponibili per l'ora legale o invernale, il giorno della settimana, ogni ora, ogni minuto, giorno e notte.

funzione

• Logica universale con un massimo di 5 condizioni - Conversione dei tipi di punti dati
• Porte logiche con (AND,OR/XOR), 8 ingressi ciascuno - Confronto temperatura/valore
• Invio o richiesta di valori ciclici - Funzioni di tempo
• Invio o query dei valori dopo il ripristino della tensione del bus - Controllo operativo con ventilazione
• Valori di backup in caso di guasto della tensione del bus - valore minimo/massimo/medio
• Monitoraggio Telegram - Computer universale
• Funzioni di filtro - Conversione in PWM
• Multiplexer/Divider Control - Moltiplicatore/Sequencer Telegram

Specifiche tecniche

• Specifica dell'interfaccia KNX TP-256 con supporto Longframe per ETS5
• Software applicativo disponibile ETS 4/5
• Sezione cavi idonea
• Terminale di collegamento bus KNX, Ø 0,8 mm, filo singolo
• Tensione di alimentazione bus KNX
• Consumo energetico del bus tipo KNX. < 0,3W
• Temperatura di esercizio da -10 a + 50°C
• Classe di protezione IP 20
• Dimensioni MDRC (unità camera) 2SU
