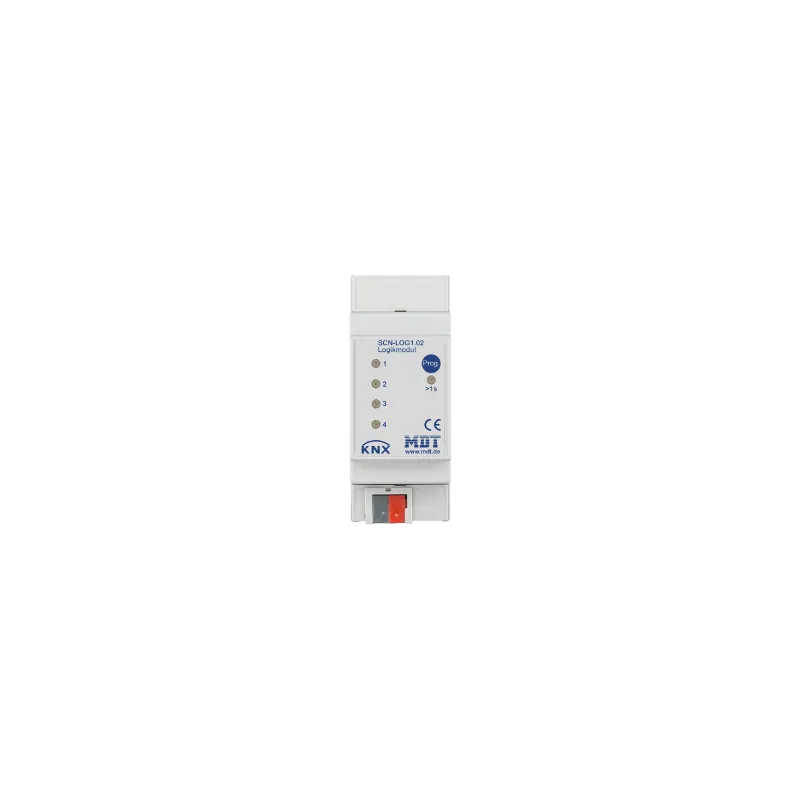

MDT - Module logique, 2SU MDRC

Description

Le module logique MDT est utilisé pour la compilation rapide et facile de fonctions logiques pour contrôler les systèmes d'automatisation des bâtiments. Toutes les fonctions sont paramétrées directement dans l'ETS sans outils logiciels supplémentaires. Il existe 24 blocs de fonctions indépendants avec des fonctions arbitraires disponibles. Pour chaque fonction, une description peut être enregistrée dans l'ETS. Les 4 LEDS de la face avant peuvent être contrôlées en option par des objets. En fonction de la date, de l'heure et du lieu, le module logique calcule le coucher, le lever et le crépuscule du soleil. En outre, des objets de sortie sont disponibles pour l'heure d'été ou d'hiver, le jour de la semaine, chaque heure, chaque minute, le jour et la nuit.

Fonction

• Logique universelle avec jusqu'à 5 conditions - Conversion des types de points de données
• Portes logiques avec (AND,OR/XOR), 8 entrées chacune - Comparaison de températures/valeurs
• Envoi ou demande cyclique de valeurs - Fonctions temporelles
• Envoi ou interrogation de valeurs après le rétablissement de la tension du bus - Contrôle de fonctionnement avec ventilation
• Sauvegarde des valeurs en cas de défaillance de la tension du bus - Valeur min/max/moyenne
• Surveillance des télégrammes - Ordinateur universel
• Fonctions de filtrage - Conversion en PWM
• Commande de multiplexeur/diviseur - Multiplicateur/séquenceur de télégrammes

Caractéristiques techniques

• Spécification Interface KNX TP-256 avec support Longframe pour ETS5
• Logiciel d'application disponible ETS 4/5
• Section de câble admissible
•  Borne de connexion au bus KNX, Ø 0,8 mm, monofilaire
• Tension d'alimentation du bus KNX
• Consommation électrique du bus KNX typ. < 0.3W
• Température de fonctionnement -10 à + 50°C
• Classe de protection IP 20
• Dimensions MDRC (unités de chambre) 2SU
