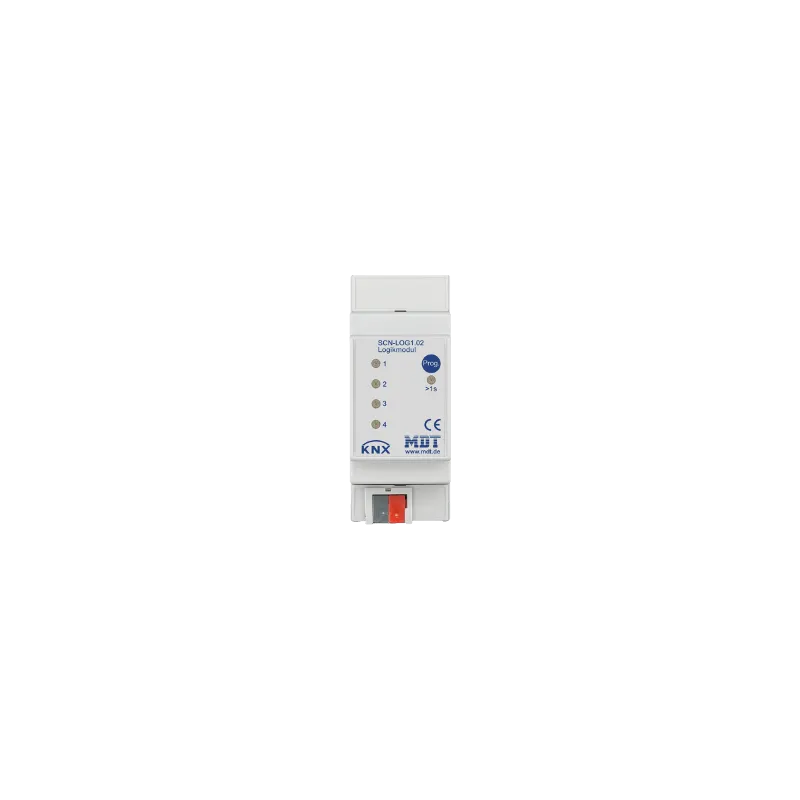

MDT - Logik Modul, 2SU MDRC

Description

The MDT Logic Module is used for fast and easy compilation of Logic functions to control building automation systems. All the functions are parametrized directly in the ETS without additionally software tools. There are 24 independent function blocks with arbitrary functions available. For each function a description can be stored in the ETS. The 4 LEDS on the front panel can be controlled optional by objects. According to date, time and location the Logic Module calculates sunset, sunrise and twilight. Additionally there are output objects available for sommer/winter time, day of the week, every hour, every minute, day/night

Funktion

• Universelle Logik mit bis zu 5 Bedingungen - Konvertierung von Datenpunkttypen
• Logikgatter mit (AND,OR/XOR), jeweils 8 Eingänge - Vergleich von Temperatur/Werten
• Zyklisches Senden oder Abfragen von Werten - Zeitfunktionen
• Senden oder Abfragen von Werten nach Busspannungswiederkehr - Nachlaufregelung mit Lüftung
• Abspeichern von Werten bei Busspannungsausfall - Min-/Max-/Mittelwert
• Überwachung von Telegrammen - Universal-Rechner
• Filterfunktionen - Umwandlung in PWM
• Multiplexer/Teilersteuerung - Telegrammvervielfacher/-sequenzer
•

Technische Merkmale

• Spezifikation KNX Interface TP-256 mit Longframe-Unterstützung für ETS5
• Verfügbare Applikationssoftware ETS 4/5
• Zulässiger Leitungsquerschnitt
•  KNX Busanschlussklemme 0,8mm Ø, eindrähtig
• Versorgungsspannung KNX-Bus
• Leistungsaufnahme KNX-Bus typ. < 0,3W
• Betriebstemperaturbereich -10 bis + 50°C
• Schutzart IP 20
• Abmessungen MDRC (Raumeinheiten) 2SU
