SMLIGHT - Contrôleur LED SLWF-09

Introduction

Le SMLIGHT SLWF-09 est un contrôleur LED modulaire de nouvelle génération, conçu pour offrir une flexibilité maximale dans les projets d'éclairage adressable. Basé sur le puissant microcontrôleur ESP32, il est pré-flashé avec le firmware WLED, permettant une configuration rapide et une intégration facile dans des systèmes domotiques tels que Home Assistant. Sa conception modulaire permet d'ajouter des modules complémentaires tels que l'Ethernet, le PoE (Power over Ethernet) et un microphone numérique, offrant ainsi une personnalisation selon les besoins spécifiques de chaque installation.

Il est idéal pour les projets DIY d'éclairage LED, l'éclairage d'ambiance réactif à la musique, l'automatisation domestique, les panneaux muraux, la signalétique et les décorations de fêtes. Sa conception modulaire et sa compatibilité avec divers modules complémentaires en font un choix polyvalent pour les installations professionnelles nécessitant Ethernet ou PoE.

Fonctions clés

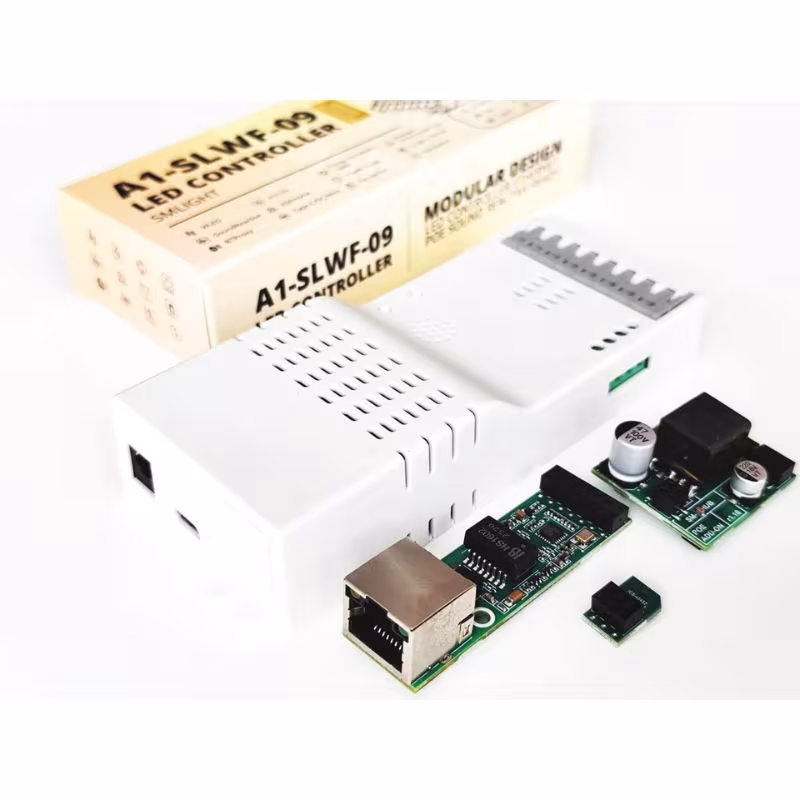

• Modularité avancée : ajoutez des modules Ethernet, PoE ou microphone pour adapter le contrôleur à vos besoins spécifiques.
• Compatibilité étendue : prend en charge les bandes LED adressables WS2812B, SK6812, APA102 et autres, avec une tension maximale de 24V.
• Connectivité Wi-Fi intégrée : connexion sans fil via Wi-Fi 2,4 GHz pour une installation simplifiée.
• Support Ethernet (module en option) : ajoutez un module Ethernet pour une connexion réseau filaire stable.

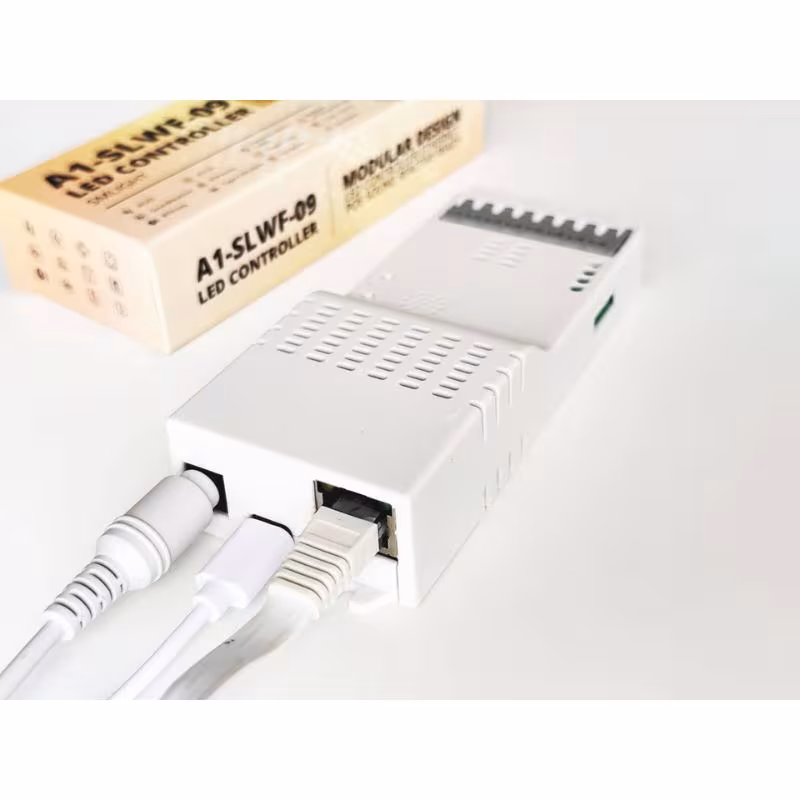

• Alimentation flexible : alimentation via USB-C, PoE ou bornes d'entrée DC (5V–24V), selon les besoins de votre installation.
• Contrôle audio-réactif (module microphone en option) : ajoutez un microphone numérique ICS-43432 pour des effets lumineux synchronisés avec la musique.
• Support de GPIO pour extensions personnalisées : ajoutez des capteurs, des boutons ou d'autres périphériques via les broches GPIO exposées.

Caractéristiques techniques

• Microcontrôleur : ESP32-D0WD-V3, double cœur à 240 MHz.
• Mémoire Flash : 16 Mo.
• Firmware par défaut : WLED (dernière version stable).
• Entrées d'alimentation : USB-C (5V ou 12V), bornes d'entrée DC (5V–24V), bornes rapides VIN (5V–24V).
• Sorties LED : 2 canaux (extensibles jusqu'à 6 via GPIO).
• Types de LED pris en charge : WS2812B, SK6812, APA102, et autres bandes LED adressables 3 ou 4 fils.
• Tension maximale des LED : 24V.
• Courant maximal des LED :
  • Via alimentation externe : jusqu'à 20A.
  • Via USB-C ou connecteurs DC5.5 : jusqu'à 5A.
• Niveau de données : conversion 3.3V → 5V sur la carte.
• Connectivité :
  • Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n).
  • Ethernet 10/100 Mbps via module en option.
  • Interface USB : USB-C avec programmation automatique UART.
• Boutons : 2 boutons entièrement configurables.
• Température de fonctionnement : de -10 °C à +60 °C.
• Dimensions : 57 × 30 × 23 mm.
