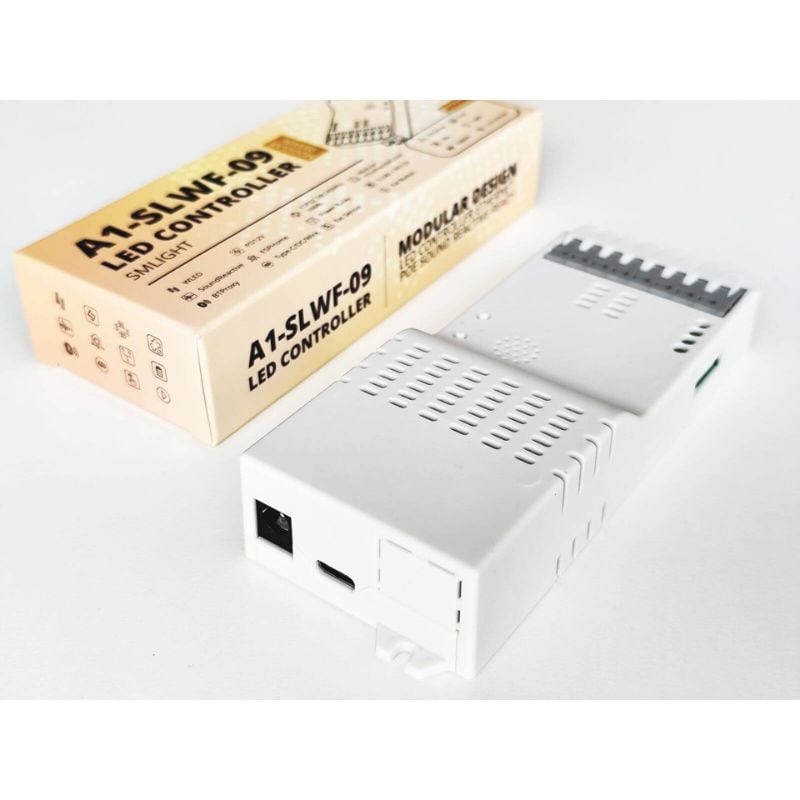

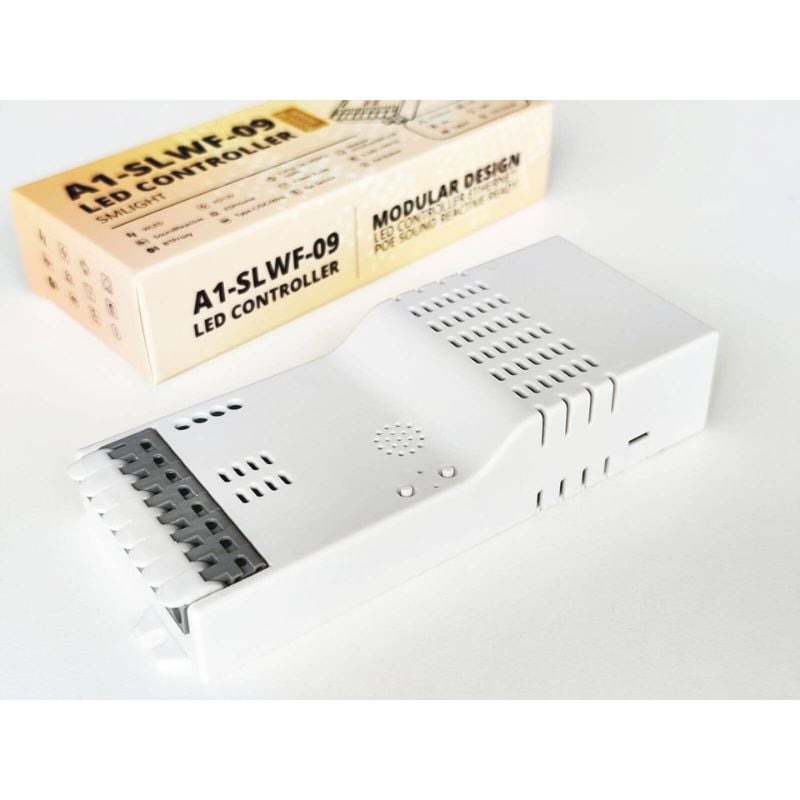

SMLIGHT - Controller LED SLWF-09

Introduzione

Il SMLIGHT SLWF-09 è un controller LED modulare di nuova generazione, progettato per offrire la massima flessibilità nei progetti di illuminazione indirizzabile. Basato sul potente microcontrollore ESP32, è pre-flashato con il firmware WLED, consentendo una configurazione rapida e una facile integrazione in sistemi domotici come Home Assistant. Il suo design modulare permette di aggiungere moduli aggiuntivi come Ethernet, PoE (Power over Ethernet) e un microfono digitale, offrendo così una personalizzazione secondo le esigenze specifiche di ogni installazione.

È ideale per progetti DIY di illuminazione LED, illuminazione ambientale reattiva alla musica, automazione domestica, pannelli murali, segnaletica e decorazioni per feste. Il suo design modulare e la compatibilità con vari moduli aggiuntivi lo rendono una scelta versatile per installazioni professionali che richiedono Ethernet o PoE.

Funzioni principali

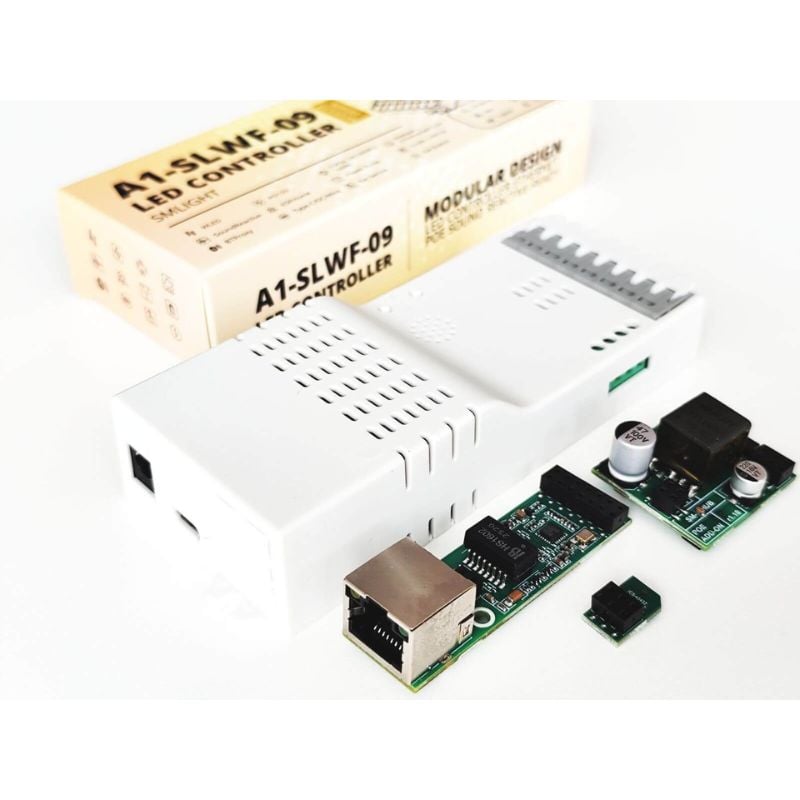

• Modularità avanzata: aggiungi moduli Ethernet, PoE o microfono per adattare il controller alle tue esigenze specifiche.

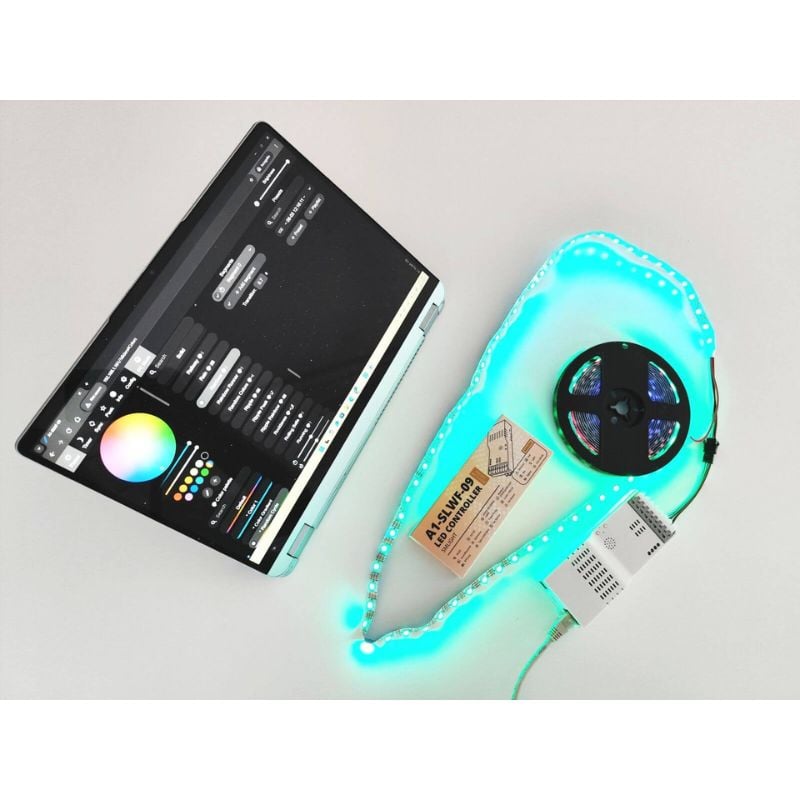

• Compatibilità estesa: supporta strisce LED indirizzabili WS2812B, SK6812, APA102 e altre, con una tensione massima di 24V.
• Connettività Wi-Fi integrata: connessione wireless tramite Wi-Fi 2,4 GHz per un'installazione semplificata.

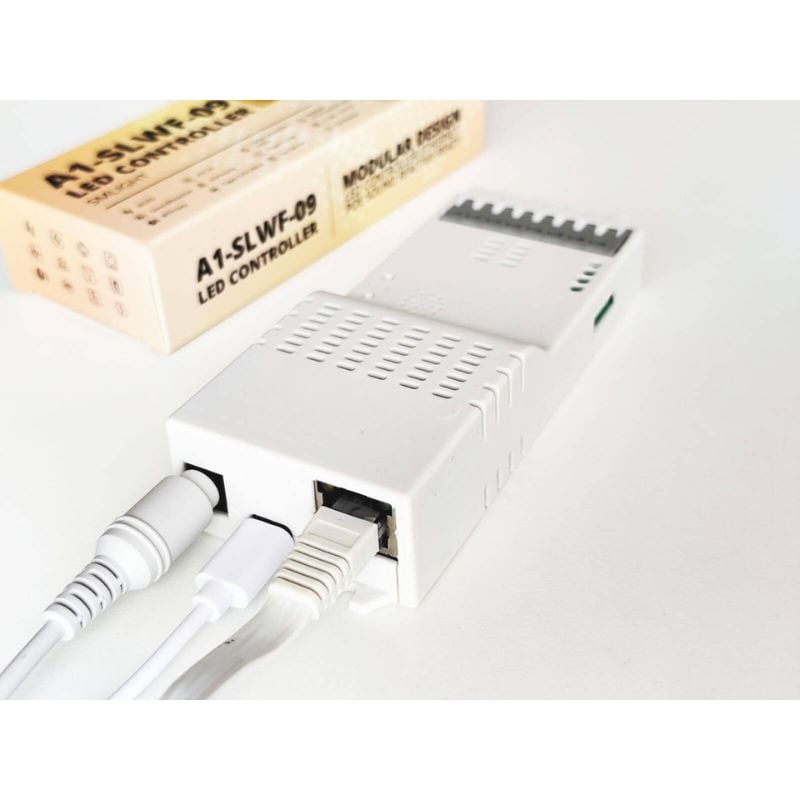

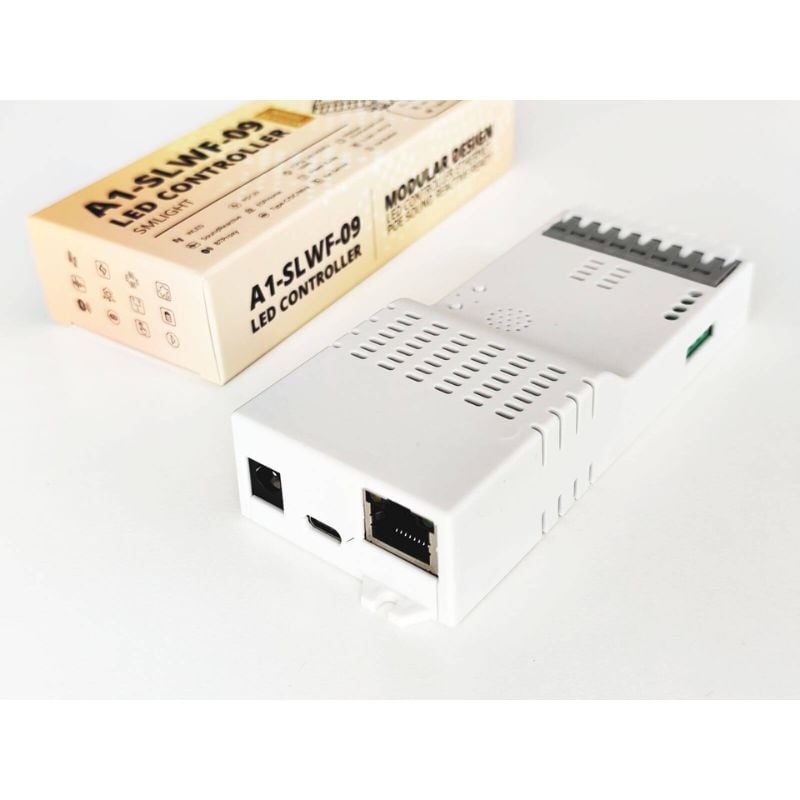

• Supporto Ethernet (modulo opzionale): aggiungi un modulo Ethernet per una connessione di rete cablata stabile.

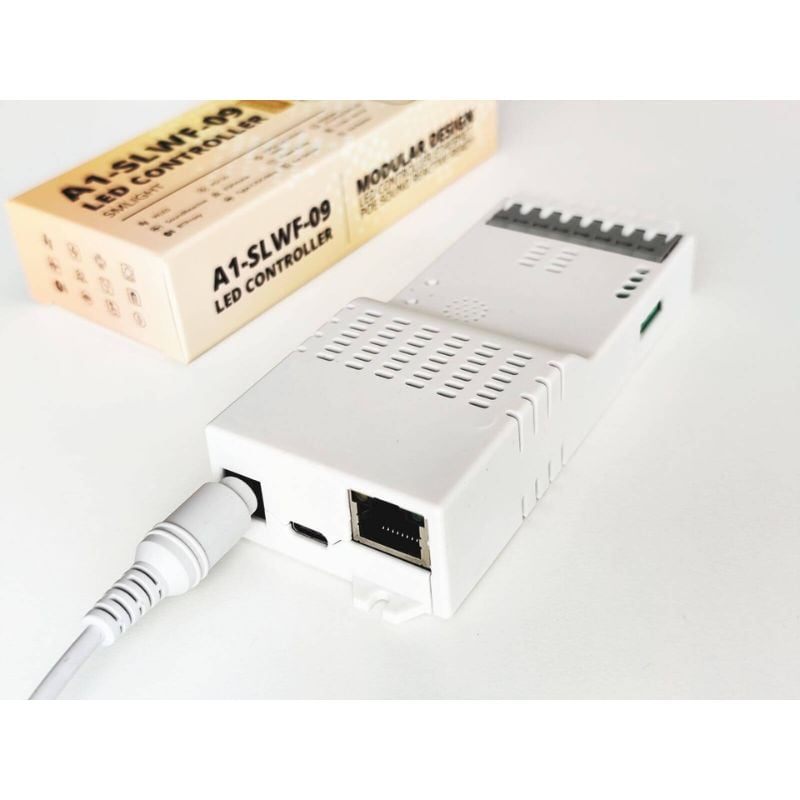

• Alimentazione flessibile: alimentazione tramite USB-C, PoE o morsetti di ingresso DC (5V–24V), a seconda delle esigenze della tua installazione.
• Controllo audio-reattivo (modulo microfono opzionale): aggiungi un microfono digitale ICS-43432 per effetti luminosi sincronizzati con la musica.
• Supporto GPIO per estensioni personalizzate: aggiungi sensori, pulsanti o altri dispositivi tramite i pin GPIO esposti.

Caratteristiche tecniche

• Microcontrollore: ESP32-D0WD-V3, dual core a 240 MHz.
• Memoria Flash: 16 MB.
• Firmware predefinito: WLED (ultima versione stabile).
• Ingressi di alimentazione: USB-C (5V o 12V), morsetti di ingresso DC (5V–24V), morsetti rapidi VIN (5V–24V).
• Uscite LED: 2 canali (estensibili fino a 6 tramite GPIO).
• Tipi di LED supportati: WS2812B, SK6812, APA102, e altre strisce LED indirizzabili a 3 o 4 fili.
• Tensione massima dei LED: 24V.
• Corrente massima dei LED:
  • Tramite alimentazione esterna: fino a 20A.
  • Tramite USB-C o connettori DC5.5: fino a 5A.
• Livello dati: conversione 3.3V → 5V sulla scheda.
• Connettività:
  • Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n).
  • Ethernet 10/100 Mbps tramite modulo opzionale.
  • Interfaccia USB: USB-C con programmazione automatica UART.
• Pulsanti: 2 pulsanti completamente configurabili.
• Temperatura di funzionamento: da -10 °C a +60 °C.
• Dimensioni: 57 × 30 × 23 mm.
