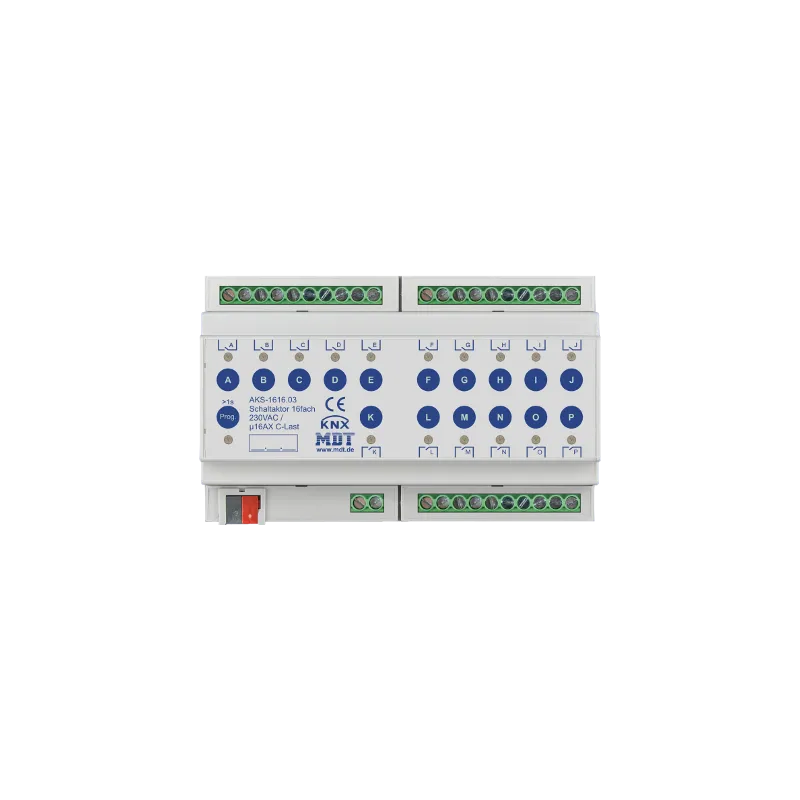

MDT - Attuatore di commutazione 16 volte, 8SU MDRC, 230VAC, 16A, C-Load 140uF

descrizione

L MDT interattuatore switch riceve telegrammi KNX/BEI e commuta fino a 24 cariche elettriche indipendenti. Ogni uscita
utilizza un relè bistabile e può essere azionato manualmente da un pulsante. Un LED verde indica lo stato di commutazione
ogni canale. L MDT attuatore di commutazione è adatto per alte correnti inratori e utilizzato per carichi pesanti (C-Load).
Gli output sono parametrizzati singolarmente tramite ETS. Il dispositivo offre ampie funzioni come il funzionamento logico, lo stato
funzioni di blocco, funzione centrale, funzioni di ritardo e funzione di illuminazione delle scale. Inoltre, il dispositivo consente più controlli di tempo e scena. In caso di guasto della tensione del bus, tutte le uscite mantengono la loro posizione di corrente. Dopo che la tensione del bus si guasta
o rifare, la posizione del relè viene selezionata a seconda dell'impostazione.

funzione

• Design salvaspazio
• Applicazione completa
• Controllo manuale bloccabile e indicatore LED per ogni canale
• Nessuna operazione di contatto NC
• Risposta di stato al comando manuale
• Funzioni di tempo (ritardo su e spegnimento, funzioni di illuminazione delle scale)
• Funzioni logiche e sceniche estese per ogni canale
• Funzioni a stato esteso (invertite, cicliche, in blocco)
• Opzione soglia (byte/2 byte/2 byte mobile)
• Contatore del tempo per il passaggio
• Priorità/operazione forzata con tempo di attivazione automatico
• Terminali a vite di 4mm² / 2x2.5². Fasi di alimentazione separate
• Alimentazione tramite bus KNX
• Download rapido dell'app (supporto per frame lunghi per ETS5)
• Garanzia di 3 anni

Specifiche tecniche

• Numero di sortite 16
• Carica ohmica 16A
• Carico capacitivo 140uF
• Tensione 230VAC
• Corrente massima di inring 600A/150μs
• 250A/600μs
• Carico massimo
• Lampade ad incandescenza 2500W
• Lampade alogene 230V 2500W
• Lampade alogene, trasformatore elettronico* 1500W
• Lampade fluorescenti, senza pari 2300W
• Lampade fluorescenti, comp.
• Numero massimo di trasformatori elettronici 20
• Durata di uscita (meccanica) 1.000.000
• Corrente totale massima dell'attuatore 128A
• Specifica dell'interfaccia KNX TP-256 con supporto per frame lunghi per ETS5
• Software applicativo disponibile ETS 4/5
• Dimensioni del filo consentite
• Terminale a vite 1 x (0,5 - 4,0 mm²)
• 2 x (0,5 - 2,5 mm²)
• Terminal di collegamento bus KNX 0,8 mm Ø, nucleo solido
• Coppia di bloccaggio del terminale a vite 0,5 Nm
• Alimentazione bus Knx
• Bus di consumo energetico KNX typ. < 0,3W
• Temperatura di esercizio da 0 a + 45°C
• Enclosure IP 20
• 8Su MdRC (unità spaziali)
