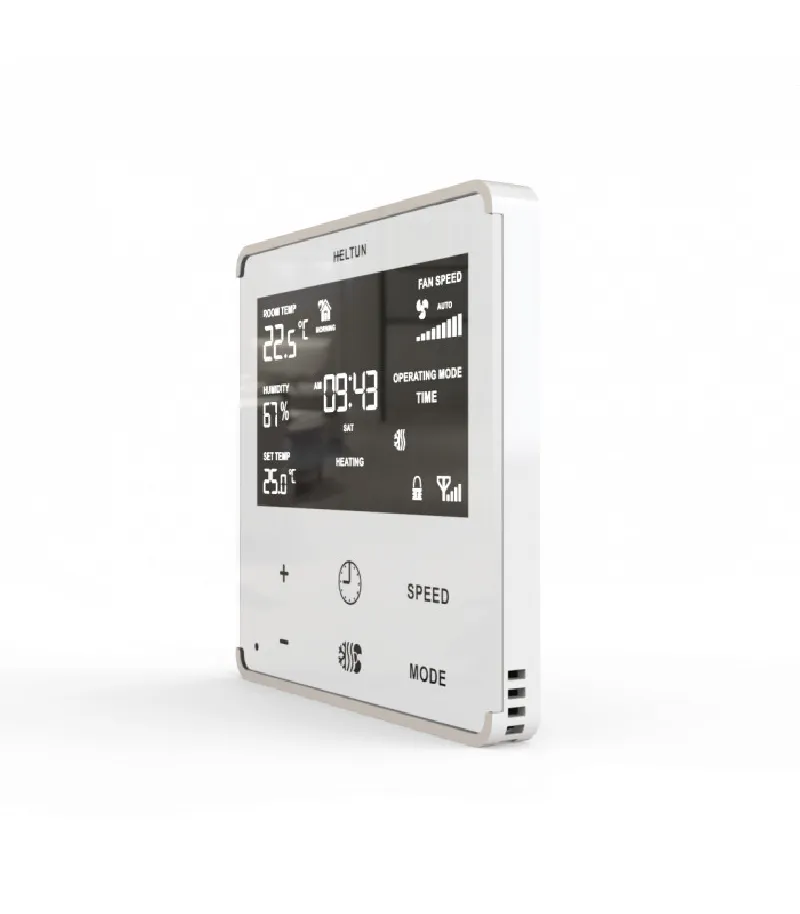

HELTUN - Confezione da 9 termostati per ventilconvettore Z-Wave+ 700

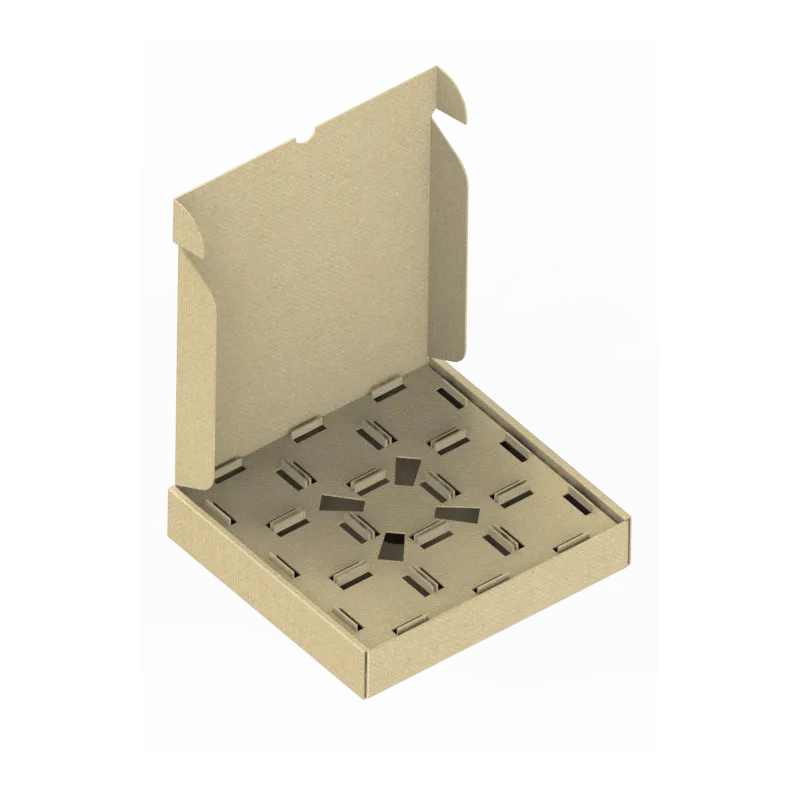

Confezione da 9 termostati Heltun FT01 confezionato in una scatola ecologica.

IL TUO COMFORT CONTA.

Nel vostro comfort termico, quali sono gli aspetti più importanti? È la temperatura ambiente generale? Hai bisogno di riscaldare o raffreddare? O forse entrambi? Qualunque sia la necessità, HELTUN garanzie per prendersene cura.

Prendi il controllo

Il termostato Heltun è dotato di 5 relè in grado di supportare un carico di 5A ciascuno e due ingressi a contatto secco indipendenti. E' consigliato per il controllo di impianti di climatizzazione come split e muli-split, impianti con chiller e ventilconvettori, impianti di climatizzazione centralizzata o climatizzazione multizona VRF/VRV (flusso/volume variabile del refrigerante), controllo valvole per la gestione del riscaldamento, ecc.

Design elegante

Il termostato Heltun è disponibile in 30 combinazioni per adattarsi perfettamente al tuo design d'interni. Cinque cornici (argento, cromo, nero lucido, bianco e nero opaco) e sei colori del vetro (bianco, nero, giallo, verde, rosso e blu) permettono di adattarlo a qualsiasi ambiente. Progettato per essere potente, efficiente ed elegante, con uno spessore di 9 mm, il termostato Heltun è "incredibilmente sottile" e bello sulla tua parete.

Sensori interni

Oltre al sensore di temperatura, il termostato HELTUN include anche sensori di umidità e luce ambientale integrati che possono essere analizzati da un controller Z-Wave e utilizzati per attivare scene domotica.

Sensori multipli per risparmiare energia

Quando l'elettronica è in funzione, genera calore. Di conseguenza, alcuni termostati misurano la temperatura ambiente con una precisione di soli 1,5-2,0 ° C. HELTUN ingegneri hanno aggiunto due sensori di temperatura interni e un software di compensazione per calcolare la temperatura ambiente con una precisione dieci volte maggiore: da 0,2 a 0,3 °C. Questo ti aiuta a sentirti più a tuo agio risparmiando energia.

Ingressi e uscite

L'ingresso di alimentazione principale può essere 85-265VAC 50Hz / 60Hz o 24-48VDC. Il termostato ha cinque uscite relè, ciascuna con un carico massimo di 5 ampere.

Dispone inoltre di due ingressi indipendenti per i canali relè che consentono di controllare sistemi con diverse fonti di alimentazione per la velocità della ventola e per le valvole di riscaldamento/raffreddamento.

L'ingresso 1 con la fonte di alimentazione richiesta è destinato alla velocità della ventola e viene utilizzato per i canali relè 1, 2 e 3, che possono supportare un carico massimo di 15 ampere.

L'ingresso 2 con la fonte di alimentazione richiesta è destinato al riscaldamento e al raffreddamento e viene utilizzato per i canali relè 4 e 5, che possono supportare un carico massimo di 10 ampere.

Conosci il tuo consumo di energia

Il sistema di consumo energetico integrato monitora la quantità di energia utilizzata nel corso di un giorno, una settimana o un mese. Il tuo attuale termostato fa questo?

Basta specificare il consumo del carico in watt per ogni canale relè e la logica del termostato calcolerà il consumo totale rispetto al tempo trascorso da quando l'uscita era nello stato "ON".

Inoltre, il circuito è progettato in modo da consumare quasi zero watt quando alimentato in modalità standby. Questo ti fa risparmiare energia e denaro anche se la tua casa è dotata di molti prodotti HELTUN.

Controlli

Il termostato HELTUN ha sei pulsanti touch capacitivi che reagiscono anche al tocco più leggero per accedere alle seguenti funzioni:

• Pulsante "SPEED" per controllare la velocità della ventola (raffreddamento, riscaldamento o potenza di ventilazione) con tre livelli (basso, medio, alto) o in modalità Auto.
• Pulsante "Modalità" per passare da una modalità all'altra (ad es. Comfort, Economy, ecc.).
• Pulsante "Tempo" che consente di impostare rapidamente la temperatura per diversi momenti della giornata.
• Il pulsante "Clima" consente di selezionare la modalità clima: solo riscaldamento, solo raffreddamento, riscaldamento e raffreddamento o solo ventilazione. Tieni premuto "Clima" per aprire il menu delle impostazioni che offre più di 30 diverse impostazioni.
• Pulsanti "+" e "-" per impostare la temperatura

LCD

L'ampio display LCD visualizza tutte le informazioni necessarie a colpo d'occhio senza costringere ad attivare o manipolare i controlli. Hai accesso immediato a tutte le informazioni sul sensore e sulle impostazioni: temperatura ambiente, umidità, set point, modalità termostato, modalità clima, velocità della ventola più data e ora.

La luminosità dello schermo può essere impostata manualmente su 15 diversi livelli di luminosità o automaticamente utilizzando il sensore di luce ambientale. Ciò consente di leggere facilmente lo schermo anche con il bel tempo soleggiato e senza sovraccaricare gli occhi di notte.

Modalità di funzionamento

Le modalità COM ed ECO mantengono la temperatura impostata, che può essere facilmente regolata selezionando la modalità desiderata e premendo il comando "+" o "-".

La modalità TIME consente di impostare una temperatura diversa per i periodi mattutino, diurno, serale e notturno per ogni giorno della settimana.

Modalità clima

In modalità riscaldamento e raffreddamento, il termostato manterrà costantemente la temperatura desiderata. Se la temperatura ambiente è superiore alla temperatura impostata, il termostato inizierà a raffreddare la casa. Se la temperatura ambiente scende al di sotto della temperatura impostata, il termostato inizierà a riscaldare la casa.

In modalità Solo riscaldamento, il termostato riscalda la casa se la temperatura ambiente è inferiore alla temperatura impostata e passa a IDLE se la temperatura ambiente è superiore al set point.

In modalità Solo raffreddamento, il termostato raffredda la casa se la temperatura ambiente è superiore alla temperatura impostata e passa al minimo se la temperatura ambiente è inferiore al set point.

In modalità Ventilazione, il termostato aziona solo la ventola per ventilare la casa.

Modalità TIME

È possibile ridurre la bolletta elettrica fino al 50% e aiutare l'ambiente attivando la modalità tempo. Regola il livello di comfort della tua casa in base alle abitudini della tua famiglia riducendo la temperatura mentre tutti sono lontani e aumentandola la sera e la mattina.

Le persone trascorrono in media da 12 a 14 ore al giorno a casa. Il resto del tempo, una casa vuota ha bisogno di un riscaldamento minimo. E poiché la maggior parte del tempo a casa, la tua famiglia dorme, può fare un'enorme differenza impostando il livello di comfort della tua casa a 18 ° C durante la notte, che è considerata la temperatura ottimale del sonno.

Utilizzando la modalità TIME, è possibile impostare temperature diverse per mattina, giorno, sera o notte. Ad esempio: la modalità "Mattina" può iniziare alle 7:00 a.m. a 11 ° C e poi passare a "Giorno" alle 8:30 a.m. a 5 ° C quando tutti sono al lavoro e a scuola. La modalità "Sera" può iniziare alle 16:00 p.m. a 22°C e poi passare a "Notte" alle 23:00.m. a 18°C. L'impostazione delle temperature per questi quattro periodi può far risparmiare molto sulla bolletta dell'elettricità e puoi regolare per i giorni feriali e i fine settimana.

Velocità della ventola

La velocità della ventola (riscaldamento, raffreddamento o ventilazione) può essere controllata manualmente o in modalità Auto. Ci sono quattro livelli di velocità: Off, Low, Medium, High, Auto Medium, Auto High. In modalità Auto, la logica del termostato seleziona automaticamente il livello di velocità in base alla differenza di temperatura tra il set point e la stanza della stanza.

• Se la differenza è inferiore a 1,0 °C, il termostato selezionerà il livello di bassa velocità.
• Se la differenza è nell'intervallo 1,0 ° C - 2,0 ° C, il termostato selezionerà il livello di velocità medio.
• Se la differenza è superiore a 2,0 °C, il termostato selezionerà il livello ad alta velocità.

Quando la temperatura ambiente è uguale alla temperatura impostata, il termostato passa al minimo (ventola spenta).

Isteresi

L'isteresi è un termine tecnico che definisce quando un sistema di riscaldamento o raffreddamento deve accendersi o spegnersi quando la temperatura cambia. Ad esempio, se la temperatura desiderata è di 25 °C e il valore di isteresi interna è impostato su 0,5 °C, il sistema spegnerà il riscaldatore quando la temperatura raggiunge i 25 °C e lo riaccenderà quando la temperatura ambiente scende a 24,5 °C.

Più alto è il tuo valore di isteresi, più energia risparmi, ma le variazioni della temperatura ambiente saranno maggiori. Il valore di isteresi predefinito è 0,5°C.

Sicuro e protetto

In caso di interruzione di corrente, la memoria interna del termostato di riscaldamento viene salvata e non verrà cancellata. Una volta che il termostato è tornato online, tutte le tue impostazioni saranno completamente funzionanti.

Per impedire ai tuoi figli di modificare le impostazioni del termostato, puoi attivare la modalità "sicurezza dei bambini" che blocca i pulsanti di controllo e previene modifiche accidentali.

Facile da installare

Il termostato HELTUN può essere facilmente installato in qualsiasi scatola di giunzione elettrica standard (quadrata o rotonda) in pochi minuti. L'installazione deve essere eseguita solo da una persona addestrata alla gestione di sistemi elettrici ad alta tensione.

Certificato Z-Wave Plus V2

È possibile collegare HELTUN dispositivi a un gateway/controller domotico utilizzando la più recente piattaforma Z-Wave Plus V2 700. HELTUN dispone di tecnologia avanzata Smart Start per una facile integrazione del sistema e framework Security 2 (S2) con crittografia AES 256 per il trasferimento sicuro dei dati.

Questo termostato è compatibile con tutti i controller e i dispositivi certificati Z-Wave che implementano correttamente le classi di termostati Z-Wave. Utilizzando un controller Z-Wave, è possibile gestire tutte le funzioni del termostato tramite un'app mobile, inclusi i cambiamenti di temperatura e modalità, la visualizzazione di grafici accurati del consumo energetico e molto altro.

È possibile collegare fino a 10 dispositivi separati al termostato HELTUN. È possibile associarlo a qualsiasi interruttore ON / OFF compatibile con Z-Wave o un altro termostato per controllare diversi sistemi di climatizzazione in una stanza. È anche possibile collegare rilevatori di movimento e cambiare la modalità del termostato quando le persone vengono rilevate in casa.

HELTUN dispositivi sono compatibili con tutte le frequenze Z-Wave per diversi paesi (Europa, Russia, Israele, Australia, Stati Uniti, India, Hong Kong, Cina, Giappone e Corea). La frequenza corretta può essere selezionata dal menu del dispositivo.

HELTUN rilascia periodicamente un nuovo firmware con caratteristiche e funzioni aggiuntive che possono essere inviate ai dispositivi tramite un processo di aggiornamento Over-The-Air (OTA) crittografato.

DOVERI

• Termostato Z-Wave per ventilconvettore
• Includere/escludere opzioni in una rete Z-Wave:
  • Non sicuro
  • Secure S0
  • S2 non consentito, S2 consentito con chiave
• Controllo per associazione di 50 dispositivi sulla rete
• 4 modalità operative con set point di temperatura individuali: COM, ECO, TIME, OFF
• 4 modalità climatiche: riscaldamento e raffreddamento, solo riscaldamento, solo raffreddamento, solo ventilazione
• 5 modalità di controllo della velocità della ventola:
  • Bassa velocità,
  • Velocità media,
  • Alta velocità,
  • Velocità media automatica,
  • Automatico ad alta velocità.
• Calendario delle temperature di 4 periodi per 7 giorni della settimana (mattina, giorno, sera, notte)
• Misurazioni periodiche da:
  • Sensore di temperatura interno
  • Sensore di umidità interno
  • Sensore di luce ambientale interno
  • Contatore del consumo di energia
• Calibrazione del sensore di temperatura dell'aria interna della stanza
• Intervalli di regolazione della temperatura: da 4,0 °C a 37,0 °C
• Intervallo di selezione dell'isteresi della temperatura: da 0,2 °C a 10,0 °C
• Formato temperatura: Celsius (°C) o Fahrenheit (°F)
• Formato della modalità tempo: 24 o 12 ore (AM / PM)
• Luminosità LCD:
  • Regolazione automatica (a seconda della luce ambientale)
  • Regolazione manuale (15 livelli).
• Modalità standby LCD
• Funzione lampeggiante LCD (per l'identificazione tra gli altri dispositivi)
• Modalità di blocco bambini (modalità di blocco pulsante a sfioramento)
• Logica di consumo energetico per ogni canale relè
• Funzione di ripristino delle impostazioni di fabbrica
• Tecnologia SmartStart per una rapida aggiunta alle reti Z-Wave
• Aggiornamento del firmware OTA crittografato (over the air)

TECNICO

• Dimensioni del telaio frontale (a parete): 89x89x9mm
• Dimensioni posteriori: 53x53x28mm
• Materiale: plastica ritardante di fiamma, vetro temperato
• 5 colori montatura: bianco, nero lucido, nero opaco, argento, cromo
• 6 colori di vetro: bianco, nero, giallo, verde, rosso, blu
• LCD: 73x42mm, nero con icone bianche
• 6 pulsanti touch capacitivi sensibili
• 5 relè con carico resistivo fino a 5A ciascuno
  • 2 relè per valvole di raffreddamento e riscaldamento
  • 3 relè per la velocità della ventola
• 2 ingressi relè indipendenti (contatto secco)
• Commutazione a relè con tecnologia zero-crossing
• Durata del relè: 100.000 cicli
• Sensore di luce ambientale interno
• Sensore di temperatura interno
  • Campo di misura: da –30°C a +80°C
  • Precisione: ± 0.5°C
• Sensore di umidità interno
  • Intervallo di misurazione: da 0% a 80% rh
  • Precisione: ± 3,0% RH
• Lunghezza della sonda esterna NTC in dotazione: 3m
• Logica di consumo energetico del software
• Temperatura di funzionamento: da 0 °С a +50 °С
• Alimentazione: 85-265VAC 50Hz/60Hz, 24-48VDC
• Consumo energetico: 1 W
• Classe IP: IP21
• SDK Z-Wave Plus V2: V7.11
• Modulo Z-Wave: ZGM130S
• Scatola incorporata richiesta: tipo rotondo o quadrato - profondità minima 40 mm
