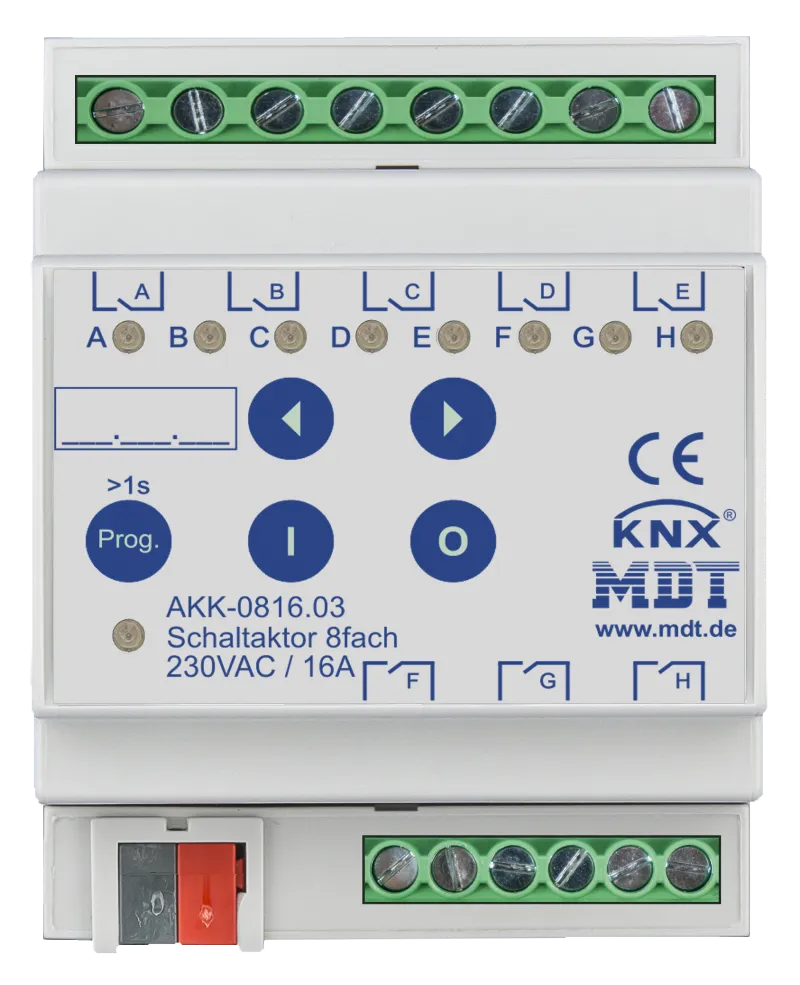

MDT - Interrupteur actionneur octuple, 4SU MDRC, 230VAC, 16A

Description

Le MDT Switch Actuator AKK reçoit des télégrammes KNX/EIB et commute jusqu'à 24 charges électriques indépendantes. Chaque sortie utilise un relais bistable et peut être actionnée manuellement par un bouton poussoir. Les sorties sont paramétrées individuellement via ETS. L'appareil offre des fonctions étendues telles que le fonctionnement logique, la réponse d'état, les fonctions de bloc, fonction centrale, fonctions de retardement et fonction d'éclairage d'escalier. De plus, l'appareil offre plusieurs fonctions de contrôle de temps et de scènes. contrôle.

Fonction

• Opération manuelle verrouillable et indicateur LED pour chaque canal.
• Fonctionnement par contact NO et NC
• Réponse d'état après l'opération manuelle
• Fonctions temporelles (retard à l'allumage/à l'extinction)
• Fonction étendue de lumière d'escalier et d'impulsion
• Réponse d'état (active/passive) pour chaque canal
• Fonctions de scène étendues pour chaque canal
• 8 scènes par canal
• Fonctions de commutation centrales et fonctions de bloc
• Comportement réglable en cas de défaillance ou de retour de la tension du bus
• Phase d'alimentation commune (AKK-02/0416.03)
• Connexions L séparées (AKK-08/16/2416.03)
• Alimentation via le bus KNX
• Téléchargement rapide de l'application (support du cadre long pour ETS5)
• Unité de couplage de bus intégrée
• Garantie de 3 ans

Caractéristiques techniques

• Nombre de sorties 8
• Charge ohmique 16A
• Charge capacitive 70uF
• Tension 230VAC
• Courant d'appel maximum 300A/150µs - 150A/600µs
• Lampes à incandescence 2000W
• Lampes halogènes 230V 2000W
• Lampes halogènes, transformateur électronique 1200W
• Lampes fluorescentes, non compensées 1800W
• Lampes fluorescentes, comp. parallèle 800W
• Nombre maximal de transformateurs électroniques 10
• Durée de vie de la sortie (mécanique) 1.000.000
• Courant total max. de l'actionneur 50A
• Spécification interface KNX TP-256 avec support de cadre long pour ETS5
• Logiciel d'application disponible ETS 4/5
• Borne de connexion de bus KNX 0,8mm Ø, noyau solide
• Alimentation du bus KNX
• Consommation électrique du bus KNX <0,3W
• Température de fonctionnement 0 à +45°C
• Boîtier IP20
• Dimensions MDRC (unités d'espace) 4SU
