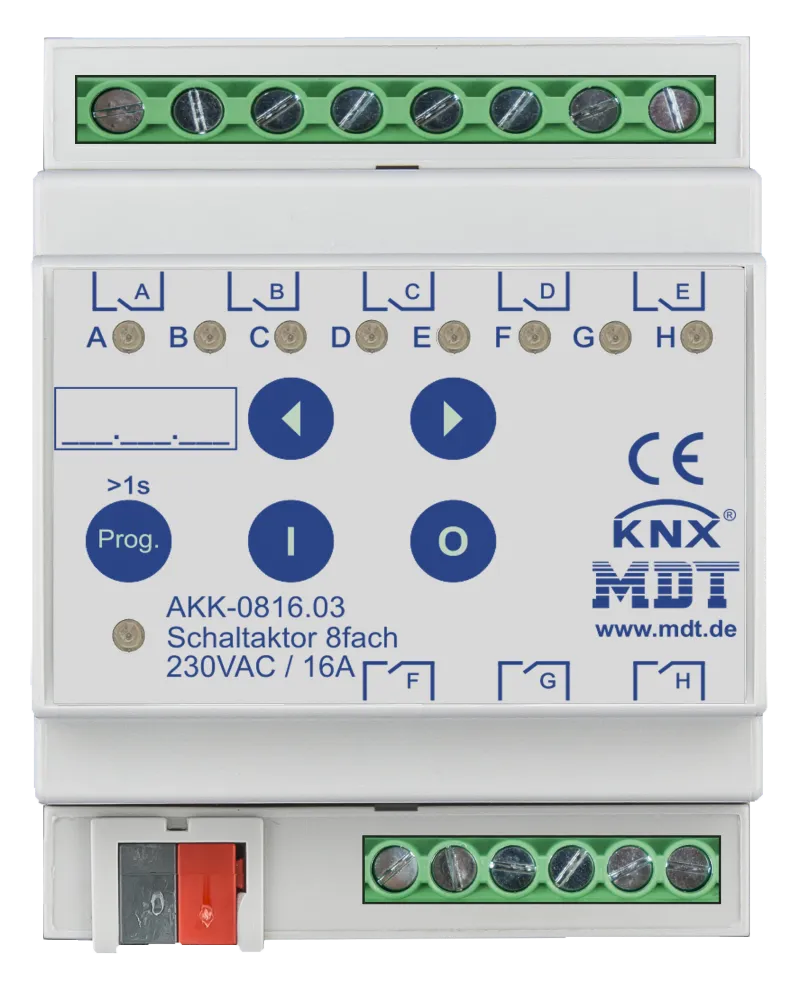

MDT - Schaltaktor 8-fach, 4SU MDRC, 230VAC, 16A

Beschreibung

Der MDT-Schaltaktor AKK empfängt KNX/EIB-Telegramme und schaltet bis zu 24 unabhängige elektrische Verbraucher. Jeder Ausgang arbeitet mit einem bistabilen Relais und kann über einen Taster manuell bedient werden. Die Ausgänge werden individuell über die ETS parametriert. Das Gerät bietet umfangreiche Funktionen wie logische Bedienung, Statusrückmeldung, Sperrfunktionen, Zentralfunktion, Verzögerungsfunktionen und Treppenlichtfunktion. Zusätzlich bietet das Gerät mehrere Zeit- und Szenensteuerungen.

Funktion

• Abschließbare Handbedienung und LED-Anzeige für jeden Kanal
• Schließer- und Öffnerbetrieb
• Zustandsrückmeldung nach Handbedienung
• Zeitfunktionen (Einschalt-/Ausschaltverzögerung)
• Umfangreiche Treppenlicht- und Impulsfunktion
• Statusrückmeldung (aktiv/passiv) für jeden Kanal
• Erweiterte Szenenfunktionen für jeden Kanal
• 8 Szenen pro Kanal
• Zentrale Schaltfunktionen und Sperrfunktionen
• Einstellbares Verhalten bei Busspannungsausfall oder -wiederkehr
• Gemeinsame Versorgungsphase (AKK-02/0416.03)
• Getrennte L-Anschlüsse (AKK-08/16/2416.03)
• Spannungsversorgung über KNX-Bus
• Schneller Applikationsdownload (Longframe-Unterstützung für ETS5)
• Integrierter Busankoppler
• 3 Jahre Garantie

Technische Merkmale

• Anzahl der Ausgänge 8
• Ohmsche Last 16A
• Kapazitive Last 70uF
• Spannung 230VAC
• Maximaler Einschaltstrom 300A/150µs - 150A/600µs
• Glühlampen 2000W
• Halogenlampen 230V 2000W
• Halogenlampen, elektronischer Transformator 1200W
• Leuchtstofflampen, nicht kompensiert 1800W
• Leuchtstofflampen, parallel komp. 800W
• Max. Anzahl elektronischer Trafos 10
• Lebenserwartung des Ausgangs (mechanisch) 1.000.000
• Max. Gesamtstrom des Aktors 50A
• Spezifikation KNX-Schnittstelle TP-256 mit Langrahmenunterstützung für ETS5
• Verfügbare Applikationssoftware ETS 4/5
• KNX-Busanschlussklemme 0,8mm Ø, eindrähtig
• Spannungsversorgung KNX-Bus
• Leistungsaufnahme KNX-Bus <0,3W
• Betriebstemperaturbereich 0 bis +45°C
• Schutzart IP20
• Abmessungen MDRC (Raumeinheiten) 4SU
