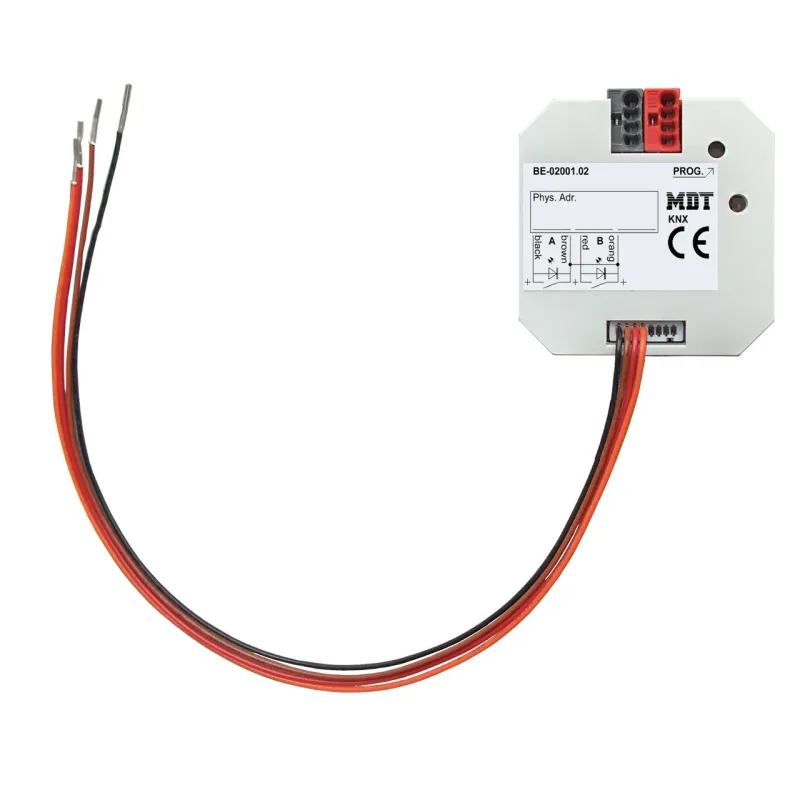

MDT - Doppia interfaccia universale, incassata, per collegare contatti senza potenziale, con uscita LED

L'interfaccia MDT rileva le modifiche nello stato di input e attiva i telegrammi KNX in base alle sue impostazioni. È possibile collegare pulsanti convenzionali o contatti ausiliari (ad esempio, contatti di porte e finestre) al dispositivo. La lunghezza dei cavi di connessione è di 22 cm. Ogni ingresso può essere impostato come uscita LED e guidare un LED a bassa corrente.

Doveri

• Per connettere pulsanti o contatti finestra/ausiliari
• Ogni ingresso può essere configurato come uscita da 1,5 mA per un LED a bassa corrente.
• (Non con BE-02230.01)
• Nuova funzione multitoccare, invia fino a 4 valori/DTT sullo stesso oggetto o su oggetti diversi.
• Innovativo controllo di gruppo con pressione lunga/extra lunga sul pulsante.
• 4 moduli logici integrati, ad esempio l'interpretazione degli ingressi, ad esempio la chiusura di finestre o l'invio di un segnale all'esterno.
• Limitazione della velocità di Telegram
• Nessuna operazione di contatto NC, lunghezza della pressione del pulsante regolabile
• Funzione di oscuramento e otturatore per il funzionamento a 1 e 2 pulsanti
• Funzione di regolazione forzata per ogni uscita
• Premere corto/lungo sul pulsante con 2 oggetti
• Conteggio impulsi
• Invio ciclico dello stato di contatto regolabile
• Installazione incassata (lunghezza dei cavi di connessione: 22 cm)
• Dimensioni (L x H x D): 41mm x 41mm x 12mm
• Unità di accoppiamento bus integrata
• Garanzia di 3 anni

Specifiche tecniche

• Numero di canali 2
• Tensione di contatto interna di 3,3 VDC*
• Corrente LED per canale ~1mA
• Specifica dell'interfaccia KNX TP-256
• Software applicativo disponibile ETS 5
• Terminal di collegamento bus KNX 0,8 mm Ø, nucleo solido
• Alimentatore bus KNX**
• Bus di consumo energetico KNX typ. <0,25W
• Lunghezza cavo di ingresso consentita 10m
• Intervallo di temperatura di esercizio da 0 a + 45°C
• Enclosure IP 20
• Dimensioni UP (L x H x D) 41mm x 41mm x 12mm
