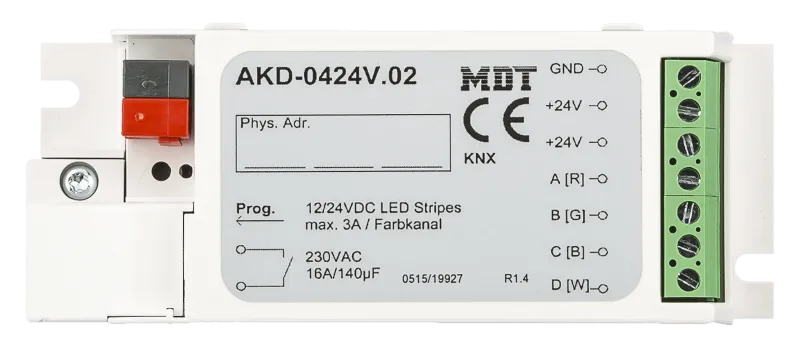

MDT - Contrôleur LED KNX 4 canaux pour rubans LED 12/24V RGBW

Le contrôleur LED MDT reçoit les télégrammes KNX/EIB et contrôle les bandes LED 12/24V RGBW.

Fonctions

• Production à Engelskirchen, certifiée ISO 9001
• Extension étendue des fonctions
• Gradation absolue et relative pour les espaces couleurs HSV et RVB
• Contrôle de la température de couleur blanc ajustable
• Courbe de gradation sélectionnable et fréquence PWM jusqu'à 1000Hz
• Vitesse de gradation globale et individuelle
• Séquences individuelles et prédéfinies (p. ex. simulateur TV)
•  Répétition des séquences pour le contrôle automatique des couleurs
• Pour LED 12/24V CV (anode commune)
• 3A par canal de couleur (appareil encastré)
• 2A par canal de couleur (appareil modulaire AKD-0424R2.02)
• 4A par canal de couleur (appareil modulaire AKD-0424R.02)
• Répartition de la charge commutable:
• AKD-0224V.02: 2 canaux de 3A chacun
• AKD-0324V.02: 3 canaux de 3A chacun ou 1 canal de 4,50A et 2 canaux de 2,25A chacun
• AKD-0424V.02: 4 canaux de 3A chacun ou 1 canal de 5,25A et 3 canaux de 2,25A chacun
• AKD-0424R2.02: 4 canaux de 2A chacun ou 1 canal de 3,5A et 3 canaux de 1,5A chacun
• AKD-0424R.02: 4 canaux de 4A chacun ou 1 canal de 7.0A et 3 canaux de 3,0A chacun
• Fonctionnement en parallèle de deux canaux
• Modes de fonctionnement : 4 x blanc, RVB, RVBB, blanc ajustable.
• Contrôle automatique de la température de couleur Dim2Warm
• Régulation dynamique de la lumière du jour HCL
• (Lumière biologiquement efficace)
• Gradation automatique en fonction du temps
• Fonction jour / nuit
• Surveillance de surintensité et de température
• Sortie relais intelligente 16A C-load pour la commutation de l'alimentation de
• la LED externe (pas AKD-0424R2.02)
• 3 ans de garantie pour le produit

Caractéristiques techniques

• Nombre de sorties : 4
• Procédure de gradation : PWM 600/1000Hz
• Tension de commutation sortie relais : 230VAC/50Hz
• Sortie relais de protection par fusible : 16A
• Puissance  maximale de commutation Sortie relais : 16/140µF
• Tension de fonctionnement LED : 12/24VDC +10%
• Intensité maximale par canal de couleur sans répartition de charge : 3/6A Max.
• Intensité maximale par canal de couleur avec répartition de charge activée : 1 canal 5,25A / 3 canaux de 2, 25A
• Intensité maximale externe: 12A
• Longueur de câble recommandée : <3m, max 10m.
• Spécification Interface KNX : TP-256
• Bases de données KNX disponibles : ETS 4/5
• Section de câble maximale
  • Bornes à vis : 0,5 - 4,0 mm² massif / 0,5 - 2,5 mm² fils fins
  • Borne KNX de 0,8 mm de diamètre, conducteur rigide
• Tension d'alimentation : bus KNX
• Consommation électrique Bus KNX. type : < 0,3W
• Puissance maximale absorbée à vide : < 0,5 WMax
• Température ambiante : 0 à + 45°C
•  Indice de protection : IP 20
• Dimensions (L x H x P) : 46mm x 25mm x 113mm
