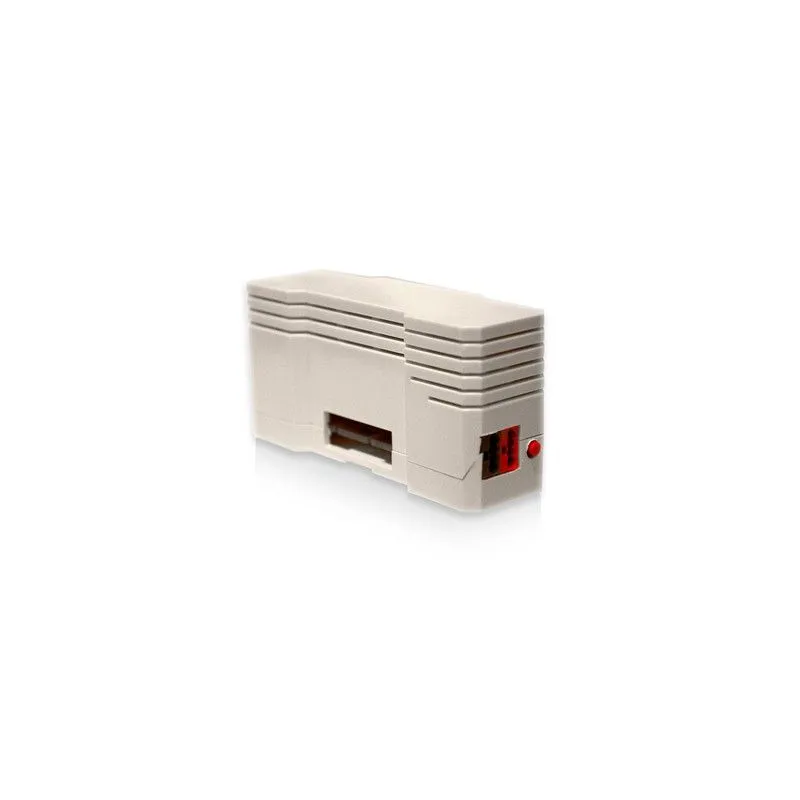

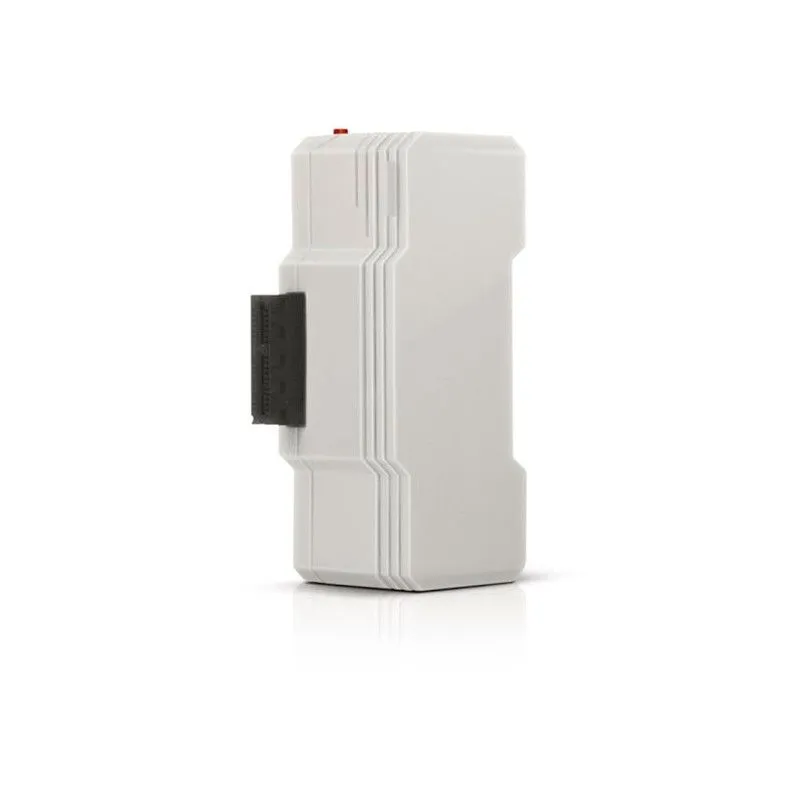

Zipato - Module d'extension KNX pour Zipabox

Présentation

Le module d'extension KNX permet de rendre votre Zipabox compatible avec le protocole domotique KNX.

En ajoutant le support du réseau KNX à la Zipabox, l'utilisateur peut connecter n'importe quels périphériques compatibles KNX et les combiner avec tous les dispositifs existants dans son réseau, indépendamment du protocole.

Le module KNX est principalement utilisé par des utilisateurs expérimentés afin d'ajouter plus de choix dans les périphériques et augmenter le nombre de périphériques pouvant être contrôlés par la Zipabox.

Il se branche sur le connecteur d'extension de la Zipabox (Slot 2, ou sur le module d'extension connecté sur le Slot 2).

Fonctionnalités

• Module d'extension pour Zipabox
• Ajoute le support du protocole KNX
• Communciation bidirectionnelle (les périphériques rapportent leur état)
• Peut contrôler jusqu'à 250 périphériques KNX
•

Caractéristiques Technique

• Sécurité électrique
  • Classe de protection (EN 60529) : IP 20
  • Tension de sécurité très basse tension SELV DC 30 V
  • Isolation galvanique : 2,5 kV DC
• Conditions CEM
  • Conforme à la norme EN 50090-2-2 et EN 50491-5-2 norme CE
  • Conforme aux directives CEM (bâtiments résidentiels et fonctionnelle) et la directive basse tension
  • KNX
• Conditions environnementales
  • Température ambiante de fonctionnement : - 5 ... + 45 ° C
  • Température ambiante de stockage : - 25. ... + 70 ° C
  • Humidité Relative (sans condensation) : 5% ... 93%
• Caractéristiques mécaniques
  • Boîtier : plastique
  • Dispositif monté sur rail DIN, largeur: 18 mm
  • Poids : 45 g
  • Indicateur LED (verte) pour connexion KNX et alimentation
• Caractéristiques électriques
  • Alimentation : par bus KNX.
  • Consommation de courant : env. 10 mA
• Connecteurs
  • KNX : connecteur KNX
  • Zipabox : connecteur pour connexion sur Slot 2 de la Zipabox
• Protocole
  • UART (19,2 kbit / s, 8 bits de données, parité paire, 1 bit d'arrêt)
  • Format des trames : FT1.2 (IEC 870-5-1 et 870-5-2)
  • Protocole de télégrammes : EMI2
  • Protocole des points de données : BAOS Binary V1
  • Jusqu'à 250 objets de groupe et 250 paramètres
