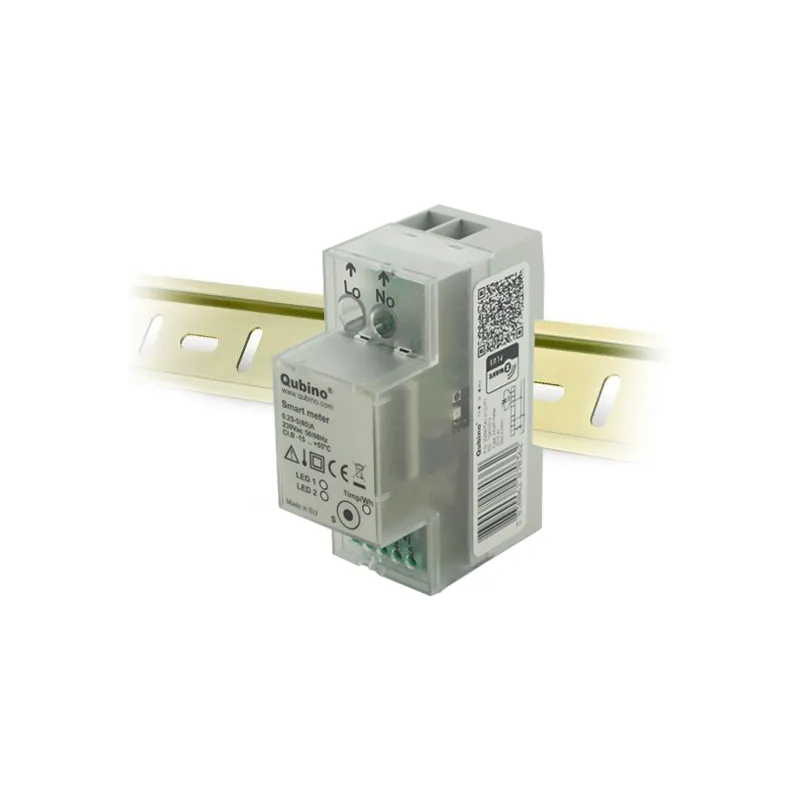

Qubino - Modulo Smart Energy Meter Z-Wave+ formato DIN (Qubino Smart Meter ZMNHTD1)

Il modulo Z-Wave+ di controllo del consumo nel formato Rail Din

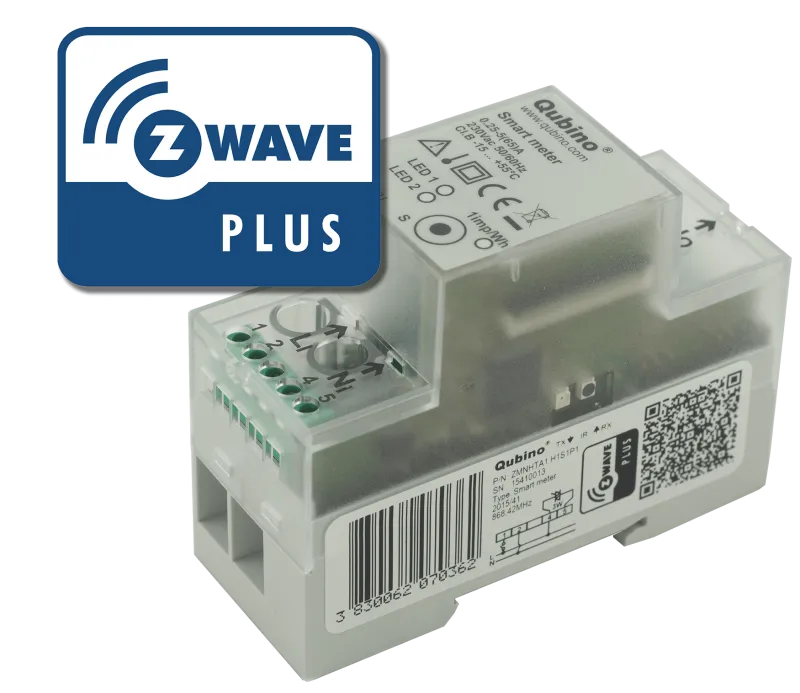

Questo modulo Z-Wave Plus permette di misurare il consumo elettrico di un'installazione monofase fino a 65A. Il suo formato Rail DIN permette un'installazione diretta in un quadro elettrico. Il contatore intelligente misura il consumo di energia secondo il principio della campionatura rapida dei segnali di voltaggio e di corrente. Il microprocessore integrato misura l'energia, la corrente e il fattore di corrente.

Trasmette il consumo al vostro controllore grazie al protocollo Z-Wave ma dispone anche di un LED sulla parte frontale della scatola che permette di connettere un sensore di impulsi ottico per diversi usi supplementari (1 implulso = 1Wh).

Grazie all'uscita del consumo via cavo e all'uscita infrarrossa; lo Smart Meter può pilotare dei commutatori Rail Din supplementari. Ciò vi permetterà di disporre di cariche commutate direttamente dal quadro elettrico e comandate via Z-Wave. Molto pratico per la scarica, per disattivare un intero sottocircuito dalla vostra installazione elettrica, ecc.

Collegamento dei relé opzionali:

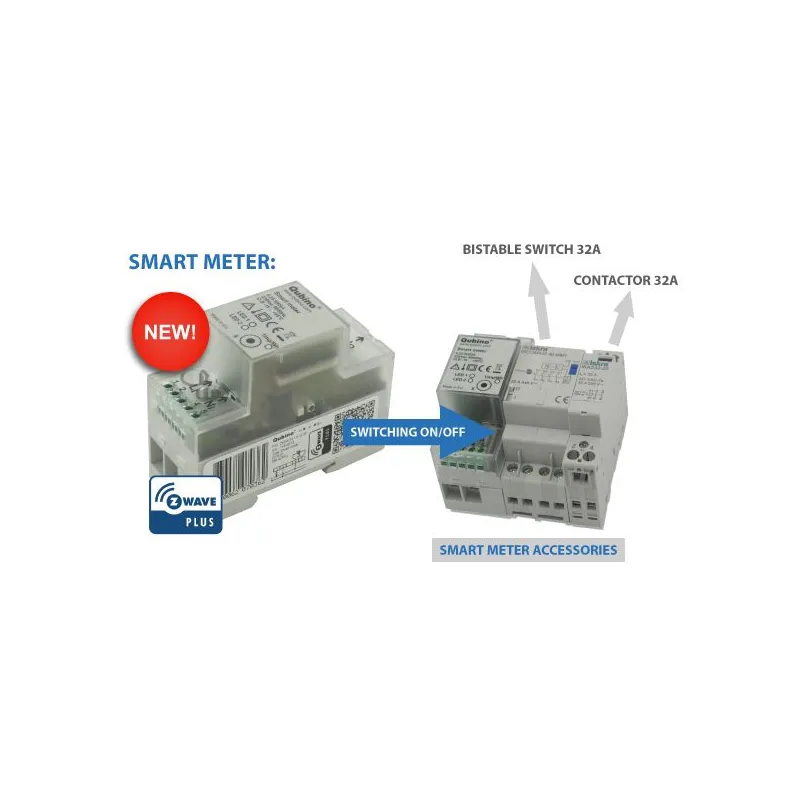

• Commutatore bistabile 4 poli 32A, comando a infrarosso: ISK_BICOM432-40
• Attuatore 2 poli 32A, comando via cavo: ISK_IKA232-20

Grazie alla tecnologia Z-Wave PLUS, la portata del modulo e della comunicazione è più rapida. Resta ovviamente compatibile con le versioni precedenti di Z-Wave.

Questo modulo agirà da ripetitore radio in modo da ottimizzare la portata della vostra installazione Z-Wave.

Funzioni

• Analizzate il consumo elettrico globale di una fase
• Si installa direttamente nel quadro elettrico
• Integra il chip Z-Wave serie 500 (Z-Wave+)
• Comunicazione 250% più rapida comparata alle periferiche Z-Wave standard
• Consumo meno di 2W
• Temperatura di funzionamento da -10 a 40°C
• Connettore IR per relé supplementare DIN
• Connettore filare per relé supplementare
• Impulso LED per contatore ottico opzionale
• Misura e transmissione dei seguenti dati:
  • Tensione (V)
  • Intensità di corrente (I)
  • Potenza attiva (in W)
  • Potenza totale consumata (in kWh)
  • Potenza reattiva (in var)
  • Potenza reattiva totale (in kvarh)
  • Potenza apparente totale (in kVAh)
  • Fattore di potenza (PF)

Caratteristiche tecniche

• Blocchi terminali principali (LI, NI, Lo; No)
  • Capacità dei contatti: 1.5 ... 16 (25) mm2
  • Viti di connessione: M5
  • Torsione massima: 3.5 Nm (PZ2)
• Blocchi terminali opzionali (1,2,4,5)
  • Capacità del contatto: 0.05 ... 1 (2.5) mm2
  • Viti di connessione: M3
  • Torsione massima: 0.6 Nm
• Misura dell'entrata:
  • Tipo (connessione): monofase (1b)
  • Corrente di riferimento (Iref): 5 A
  • Corrente massima (Imax): 65 A
  • Corrente minima (Imin): 0.25 A
  • Corrente di chiamata: 20 mA
  • Tensione (Un): 230 V (±20%)
  • Consumazione a Un: < 2W
  • Frequenza nominale (fn): 50 e 60 Hz
• Precisione:
  • Energia e potenze attiva:
  • Norma EN 62053-21: classe 1
  • Norma EN 50470-3: classe B
  • Energia reattiva:
  • Norma EN 62053-23: classe 2
• Comunicazione ottica:
  • Tipo: IR - per il controllore del BICOM432-40-IR
• Entrata (1):
  • Tensione nominale: 230 V (± 20%)
  • Resistenza d'entrata: 450 kOhm
• Sicurezza:
  • Utilizzo interno: si
  • Livello di inquinamento: 2
  • Classe di protezione: II
  • Test di tensione AC: 4 kV
  • Categoria d'installazione: 300 Vms Cat. III
  • Norma: EN 50470
• Ambiente di uso e CEM:
  • Norme rispettate per i contatori di energia attivi interni.
  • Condizioni di temperatura e di clima secondo la norma EN 62052 11
  • Ambiente d'uso e CEM:
  • Norme rispettate per i contatori di energia attivi interni.
  • Condizioni di temperatura e di clima secondo la norma EN 62052 11
• Indice di protezione: IP20
• Temperatura d'utilizzo: -10 ... 40°C
• Temperatura di stoccaggio: -40 ... 70°C
• Materiale della scatola: autoestinguibile
• Conforme UL94 V
• Contatore interno: si
• Livello di inquinamento: 2
• Test di tensione AC: 4 kV
• Norma: EN 50470
• Portata: fino a 30 m all'interno (secondo i materiali circostanti)
• Peso (con scatola): 150g (170g)
• Frequenza di com. 868.4 MHz, Z-Wave
• Formato di installazione: Din rail 35 mm
• Dimensioni (l x h x d) 36 x 90 x 64 mm
• Dimensioni della scatola
• (l x h x d): 40 x 95 x 80 mm
• Colore: RAL 7035
• Conforme alle direttive CE:
• Direttiva CE sullo strumento di misura 2204/22/CE
• Direttiva CE sulle EMC 2004/108/CE
• Direttiva CE sulla bassa tensione 2006/95/CE
• Direttiva CE WEE 2002/96/CE
