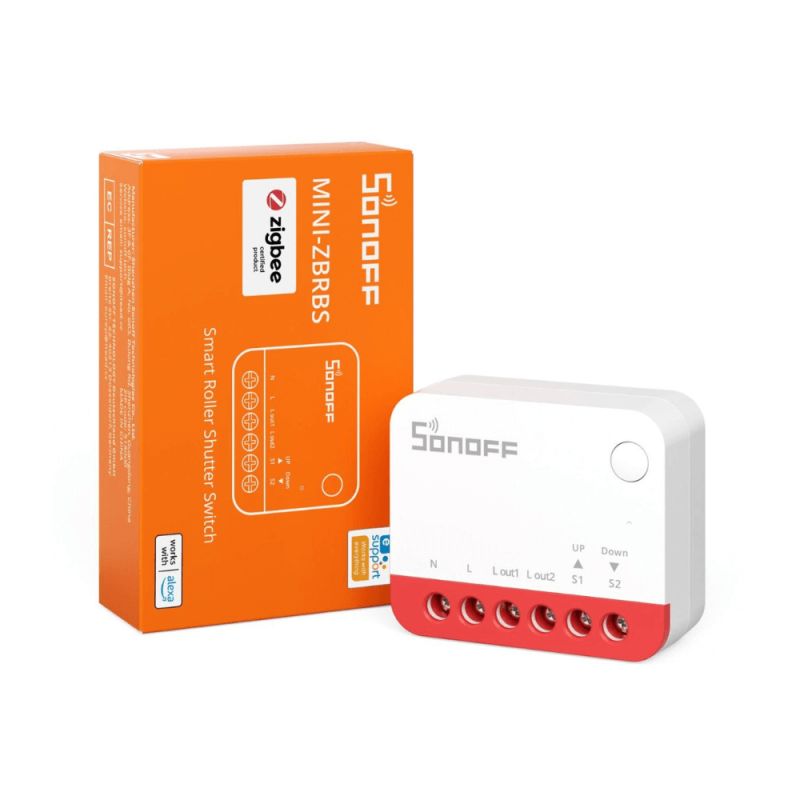

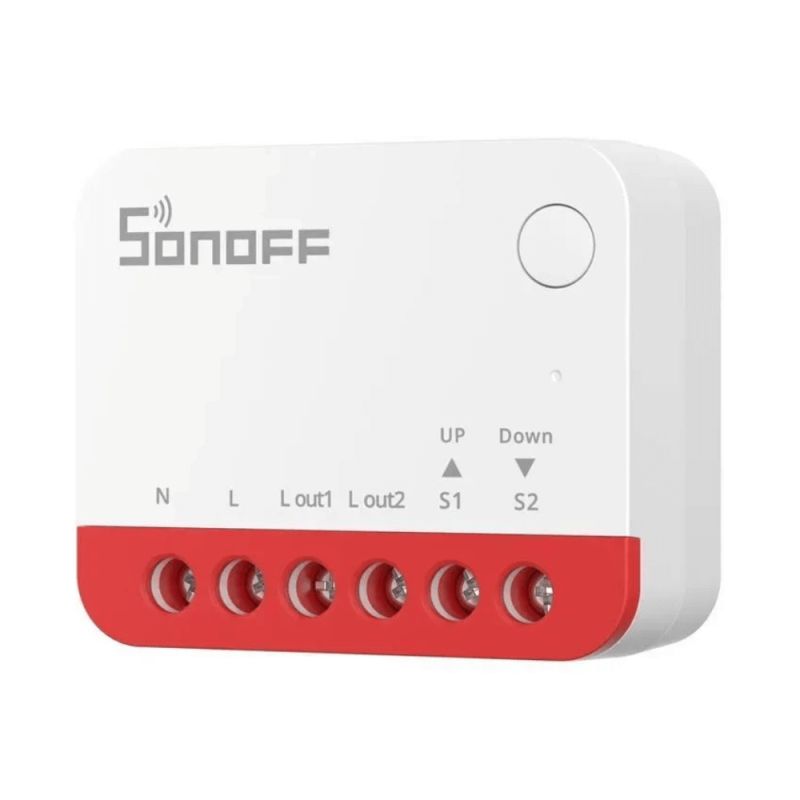

SONOFF MINI-ZBRBS - Modulo Zigbee intelligente per tapparelle e tende da sole

Introduzione

SONOFF MINI-ZBRBS è un modulo Zigbee 3.0 compatto che trasforma qualsiasi tapparella motorizzata in un sistema intelligente. Ultracompatto (39,5×33×16,8 mm), si inserisce in scatole a muro standard e supporta motori fino a 1A. Compatibile con i gateway Zigbee, offre il controllo remoto, la programmazione oraria e l'integrazione nelle scene di automazione domestica. La funzione di ripetitore Zigbee aumenta la copertura di rete.

Caratteristiche principali

Design ultracompatto

• Dimensioni: 39,5×33×16,8 mm, peso 25,1 g
• Si inserisce in scatole standard per il montaggio a parete
• Custodia in policarbonato bianco
• Installazione invisibile dietro la piastra di copertura

Compatibilità del motore

• Alimentazione: 100-240V~ 50/60Hz, carico massimo 1A
• Compatibile con motori tubolari per tapparelle, tende da sole e tende elettriche
• 2 uscite (Lout1/Lout2) per un controllo bidirezionale
• Protezione: spegnimento automatico dopo 2 minuti
• Inversione di direzione possibile

Tecnologia Zigbee 3.0

• Microcontrollore EFR32MG21
• Frequenza 2405-2480 MHz, potenza ≤10dBm
• Funzione di ripetitore integrata per estendere la rete

Controllo percentuale

• Posizionamento preciso da 0% a 100
• Calibrazione automatica o manuale della corsa
• Memoria di posizione alta e bassa
• Possibilità di ricalibrazione in caso di deriva

Compatibilità con gli interruttori

• Interruttori momentanei (pulsanti)
• Interruttori a bilanciere a 3 posizioni
• 3 modalità: modalità Edge (predefinita), modalità Pulse, modalità Following
• Cambio di modalità mediante triplo clic sul pulsante del modulo

Pulsante e indicatore LED

• Pulsante multifunzione per la configurazione
• LED blu: acceso fisso (connessione), lampeggiamento lento (accoppiamento), lampeggiamento veloce (guasto), respirazione (calibrazione)

Applicazione eWeLink

• Telecomando iOS/Android
• Apertura/chiusura e posizionamento in percentuale
• Programmazione temporale
• Scene intelligenti multi-dispositivo
• Condivisione dell'accesso in famiglia

Specifiche tecniche

Generale

• Modello: MINI-ZBRBS (serie MINI Extreme)
• MCU: EFR32MG21
• Dimensioni: 39,5×33×16,8 mm
• Peso: 25,1 g
• Materiale: PC bianco

Alimentazione elettrica

• Alimentazione: 100-240V~ 50/60Hz
• Carico: 1A max
• Tensione di impulso: 4kV
• Cicli: 10.000

Ambiente

• Utilizzo: solo per interni
• Temperatura di funzionamento : -10°C a +40°C
• Umidità : 5-95% RH senza condensa
• Altitudine massima: 2000m

Connettività

• Protocollo: Zigbee 3.0 (2405-2480 MHz)
• Potenza: ≤10dBm
• Ripetitore Zigbee: Sì

Cablaggio

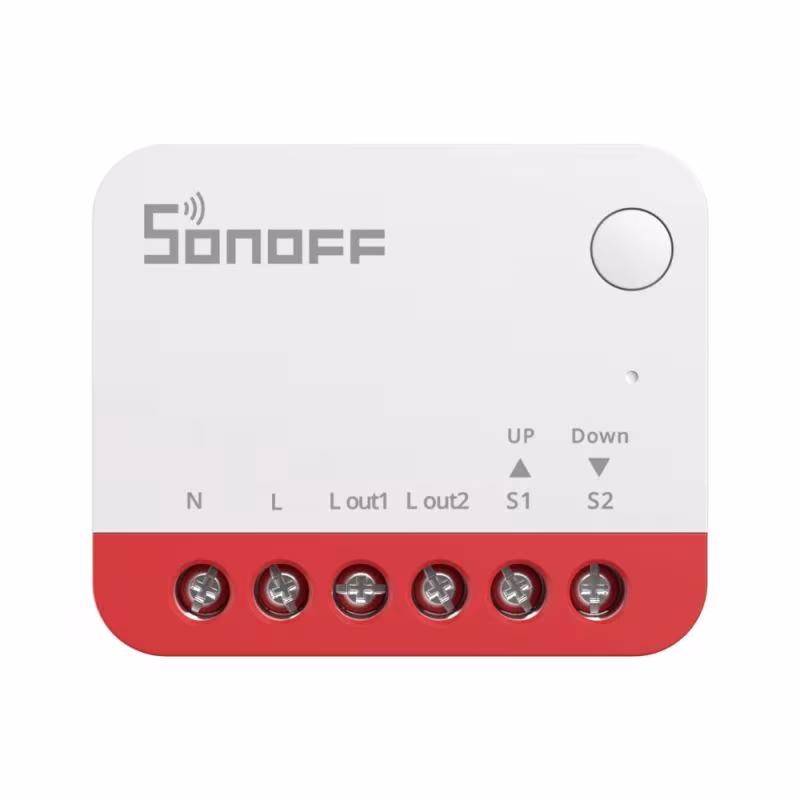

• 6 terminali: N (neutro), L (fase), Lout1/Lout2 (uscite motore), S1/S2 (interruttori)
• Diametro consigliato: rame da 18AWG a 14AWG

Certificazioni

• CE, FCC (2APN5-MINIZBRBS), RoHS
• Direttiva UE 2014/53/UE
