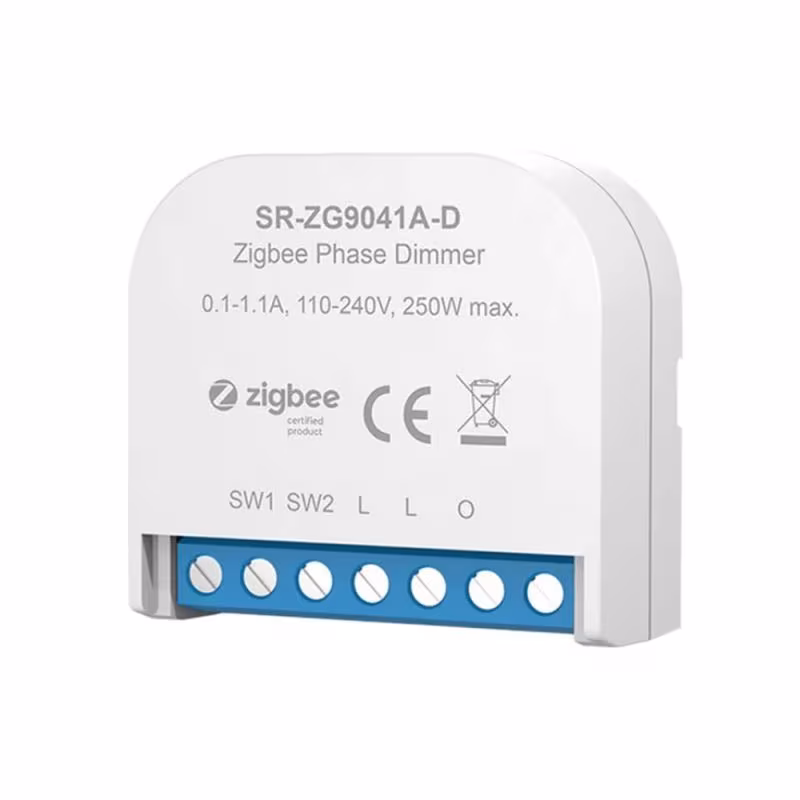

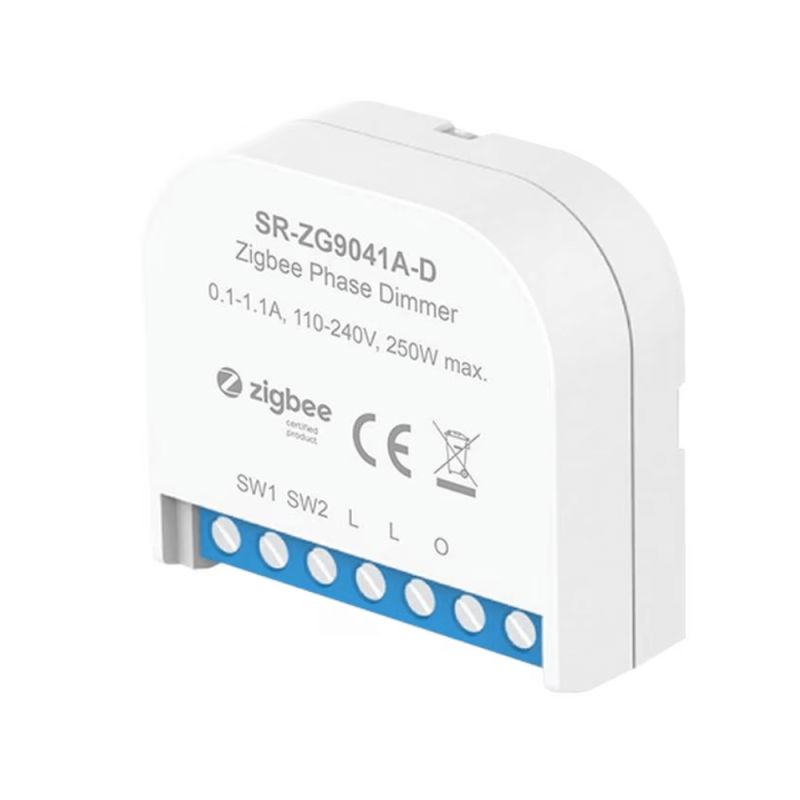

Sunricher SR-ZG9041A-D - Micro-dimmer intelligente Zigbee 3.0

Introduzione

Il Sunricher SR-ZG9041A-D è un micro-modulatore intelligente ultra-compatto basato sul protocollo Zigbee 3.0, progettato per trasformare le illuminazioni tradizionali in apparecchi connessi controllabili a distanza. Con le sue dimensioni minuscole di soli 42×38×16 mm, questo modulo si inserisce discretamente in qualsiasi scatola di incasso standard, anche le più compatte. Dotato di un microprocessore avanzato e di algoritmi di rilevamento intelligente del carico, offre un'eccezionale compatibilità con un'ampia gamma di sorgenti luminose: LED dimmerabili, lampadine alogene, trasformatori elettronici e sorgenti a incandescenza. La sua flessibilità di installazione con o senza filo neutro, abbinata alla sua funzione di misurazione del consumo elettrico, lo rende la soluzione ideale per modernizzare l'illuminazione esistente senza lavori importanti.

Caratteristiche principali

Ultra-compatto e universale

• Dimensioni in miniatura: 42×38×16 mm per l'installazione in scatole da incasso standard 86×86 mm.
• Installazione flessibile: funziona con o senza filo neutro (connessione a 2 fili o 3 fili)
• Ampia gamma di tensione: ingresso e uscita da 100-240V AC
• Potenza massima: fino a 250W @ 230V (125W @ 110V)
• Si integra nelle installazioni elettriche esistenti senza modifiche importanti.

Protocollo avanzato Zigbee 3.0

• Basato sull'ultimo protocollo Zigbee 3.0 per la massima compatibilità
• Compatibile con tutti i coordinatori e gateway Zigbee universali.
• Funzione TouchLink per l'abbinamento diretto con telecomandi Zigbee (senza coordinatore)
• Supporto per telecomandi Zigbee Green Power senza batteria
• Aggiornamento firmware automatico tramite OTA (Over-The-Air)

Compatibilità estesa con sorgenti luminose

• Lampadine LED dimmerabili (con fattore di potenza > 0,5)
• Driver LED dimmerabili (fino a 200W @ 230V)
• Illuminazione a incandescenza tradizionale (fino a 250W @ 230V)
• Lampade alogene ad alta tensione (fino a 250W @ 230V)
• Lampade alogene a bassa tensione con trasformatori elettronici ELV (fino a 200W @ 230V)
• Lampade alogene con trasformatori ferromagnetici MLV
• Tubi fluorescenti compatti CFL dimmerabili

Modi di variazione intelligenti

• Variazione trailing edge (fase discendente) predefinita per carichi resistivi e capacitivi
• Variazione bordo di attacco (fase di salita) disponibile per carichi induttivi (impostazione predefinita di fabbrica)
• Rilevamento automatico intelligente del tipo di carico collegato
• Funzione soft start per proteggere le lampadine ed evitare i picchi di corrente.
• Algoritmo avanzato di gestione del carico per prestazioni ottimali

Installazione semplificata senza neutro

• Funziona con connessione a 2 fili (senza neutro) o 3 fili (con neutro)
• Carico minimo richiesto senza neutro: 20W @ 240V AC
• Modulo Bypass disponibile separatamente per carichi inferiori a 20W
• Ideale per la ristrutturazione di impianti esistenti senza filo neutro disponibile

Funzioni avanzate di personalizzazione

• Impostazione della luminosità minima: definisce il livello di attenuazione più basso (evita lo sfarfallio)
• Impostazione della luminosità di avvio: definisce il livello di accensione iniziale (1-50%)
• Evita i problemi di avviamento dei driver LED a bassa intensità.
• Pulsanti dedicati per una configurazione semplice e veloce
• Salvataggio delle impostazioni nella memoria permanente

Misura del consumo elettrico

• Funzione di misurazione della potenza attiva in tempo reale
• Monitoraggio del consumo energetico per ottimizzazione e risparmio
• Dati accessibili tramite applicazione o coordinatore Zigbee
• Consente un monitoraggio preciso del consumo di illuminazione.

Flessibilità di controllo

• Compatibile con interruttori momentanei (pulsanti)
• Compatibile con interruttori a levetta tradizionali
• Compatibile con interruttori a inversione (tre vie)
• Pressione breve: accensione/spegnimento
• Pressione prolungata: variazione progressiva dell'intensità luminosa
• Funzione memoria: richiama l'ultima intensità utilizzata.

Accoppiamento e configurazione semplificati

• Accoppiamento classico tramite coordinatore o gateway Zigbee
• TouchLink rapido: abbinamento diretto con telecomandi Zigbee a meno di 10 cm
• Apprendimento con fino a 20 telecomandi Zigbee Green Power cinetici
• Ripristino alle impostazioni di fabbrica semplice (5 pressioni o 5 accensioni)
• Indicazione visiva mediante lampeggiamenti della lampada connessa

Specifiche tecniche

Alimentazione e potenza

• Tensione di ingresso: 100-240V AC, 50/60 Hz
• Tensione di uscita: 100-240V AC
• Corrente di uscita: 0,1-1,1A
• Potenza massima in base al carico:
  • Lampadine LED dimmerabili: 200W @ 230V / 100W @ 110V
  • Driver LED dimmerabili: 200W @ 230V / 100W @ 110V
  • Incandescenza e alogeno HT: 250W @ 230V / 125W @ 110V
  • Alogeno BT con trasformatore elettronico: 200W @ 230V / 100W @ 110V

Dimensioni e installazione

• Dimensioni: 42×38×16 mm (L×l×A)
• Peso: Ultra-leggero (peso non specificato)
• Installazione: Scatola da incasso standard 86×86 mm o scatola rotonda
• Connessioni: Terminali a vite sicuri
• Montaggio su guida DIN: Supporto opzionale disponibile separatamente.
• Copri morsetto: Accessorio opzionale per una finitura raffinata.

Protocollo Zigbee

• Protocollo: Zigbee 3.0
• Tipo di dispositivo: Dispositivo terminale (end device)
• Funzione TouchLink: Sì, per l'associazione diretta con i telecomandi
• Cluster Zigbee in ingresso: 0x0000 (Basic), 0x0003 (Identify), 0x0004 (Groups), 0x0005 (Scenes), 0x0006 (On/Off), 0x0008 (Level Control), 0x0702 (Simple Metering), 0x0b04 (Electrical Measurement), 0x0b05 (Diagnostics)
• Cluster Zigbee in uscita: 0x0019 (OTA)

Modi di variazione

• Modalità predefinita: Trailing edge (fase discendente)
• Modalità opzionale: Leading edge (fase ascendente) - preimpostazione di fabbrica
• Metodo: Commutazione elettronica a semiconduttore

Funzioni avanzate

• Rilevamento intelligente automatico del tipo di carico
• Misura di potenza attiva e di energia
• Funzione soft start per accensione progressiva
• Impostazione della luminosità minima e di avvio
• Aggiornamento OTA automatico (ogni 10 minuti)

Compatibilità interruttori

• Interruttori momentanei (pulsanti)
• Interruttori a levetta (toggle)
• Interruttori a due vie (a tre vie)
• Tutti i tipi di interruttori standard

Condizioni d'uso

• Temperatura di funzionamento: Non specificata nel manuale (uso interno standard)
• Montaggio: All'interno di scatole da incasso a muro conformi alle normative
• Protezione: Installare in un contenitore di protezione appropriato

Contenuto della consegna

• 1× micro-regolatore SR-ZG9041A-D
• Documentazione utente

Accessori opzionali (venduti separatamente)

• Modulo Bypass per carichi
• Coprifilo per finitura estetica
• Supporto di montaggio su guida DIN
