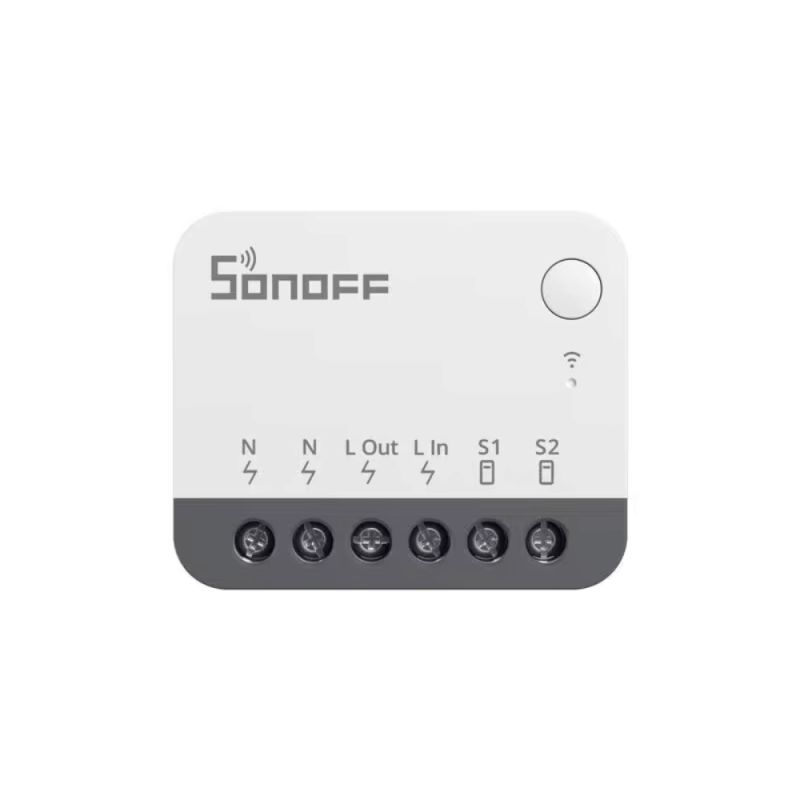

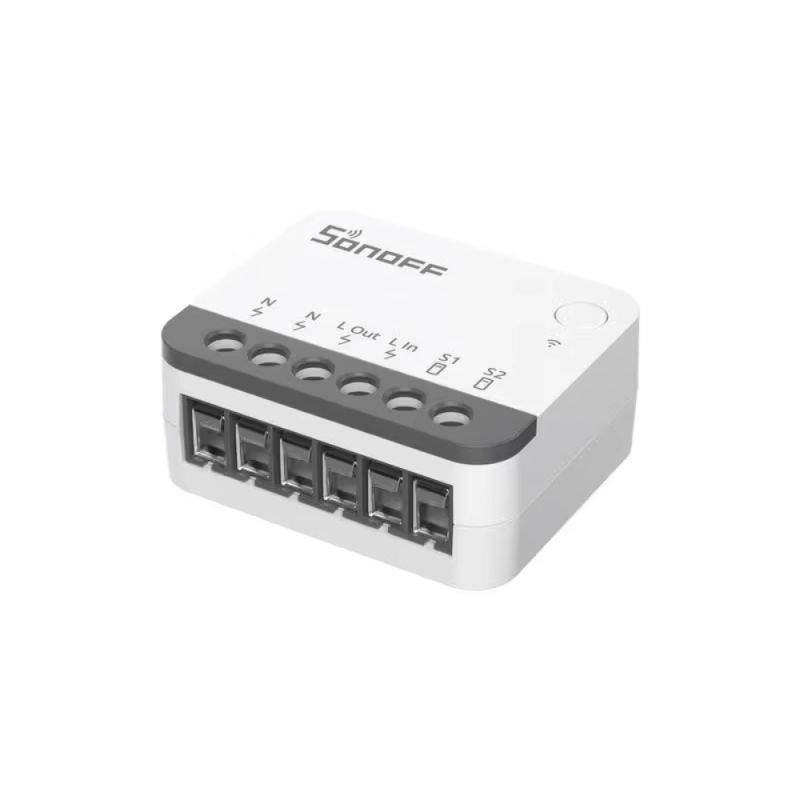

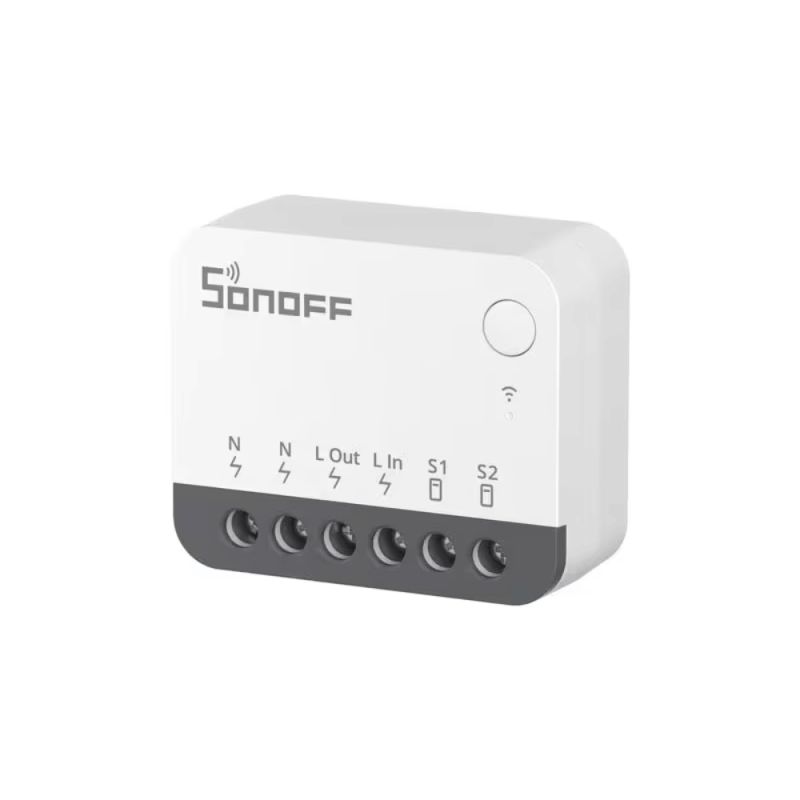

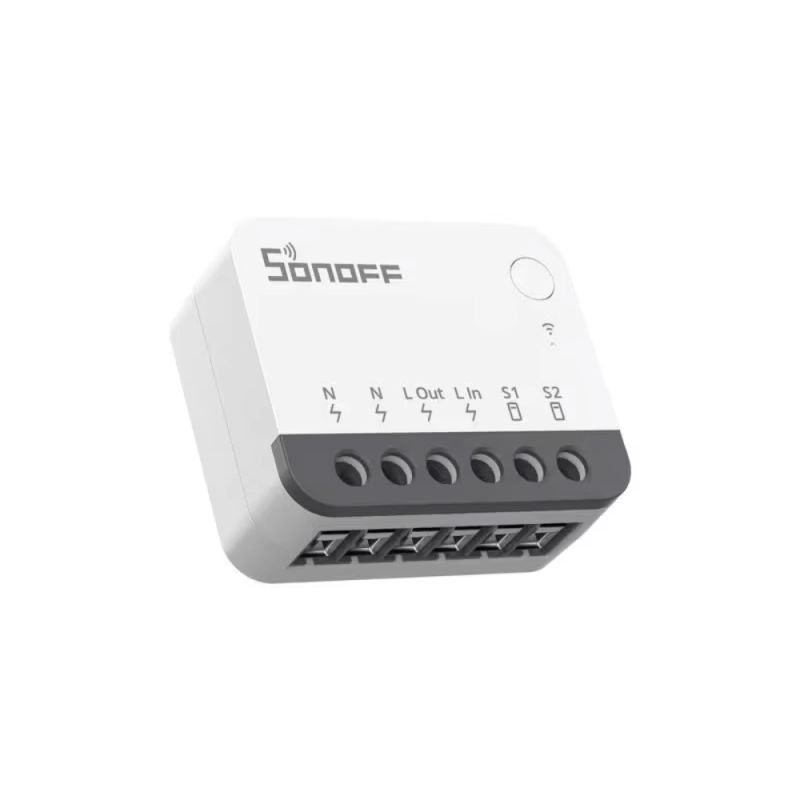

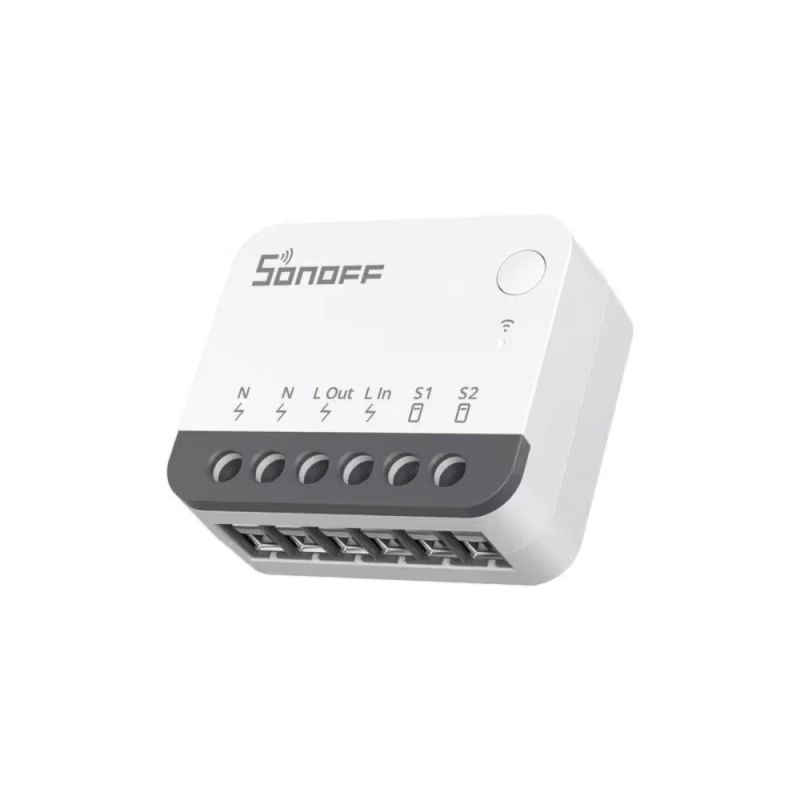

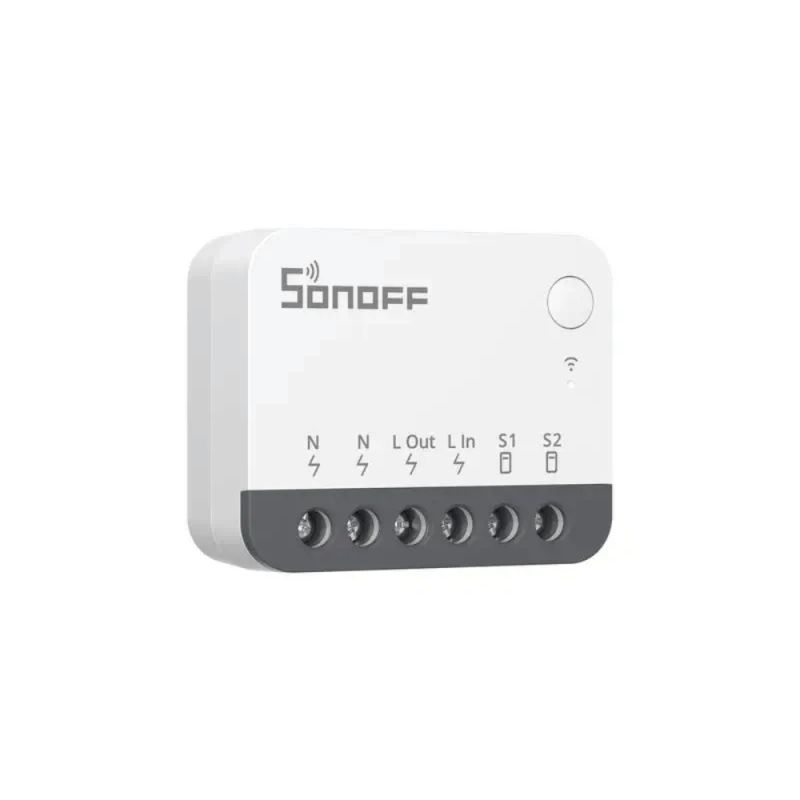

Sonoff ZBMINIR2 - Micromodulo Intelligente Zigbee Estremo Ultra-Compatto

Presentazione

Il micromodulo Zigbee ultra-compatto che trasforma qualsiasi interruttore in un comando intelligente.

Il Sonoff ZBMINIR2, soprannominato "MINI Extreme", rivoluziona l'installazione domotica proponendo il micromodulo Zigbee più compatto sul mercato (39,5 x 33 x 16,8 mm). Progettato per integrarsi discretamente nelle scatole elettriche europee, cinesi 86 e americane 120, questo modulo ingegnoso si nasconde dietro il tuo interruttore esistente per renderlo intelligente senza modificare l'estetica della tua installazione. Grazie al suo chip EFR32MG21 di nuova generazione e alla modalità "Turbo", estende la portata di comunicazione fino a 200 metri in campo aperto, ovvero 5 volte più del modello precedente ZBMINI. Oltre alla sua funzione di commutazione intelligente, il ZBMINIR2 svolge un ruolo cruciale nella tua rete Zigbee agendo come router, capace di supportare fino a 64 dispositivi terminali per densificare e stabilizzare la tua rete domotica. Compatibile con una vasta gamma di interruttori esterni (momentanei, a levetta, SPDT, contatti di porta), si adatta a tutte le configurazioni elettriche esistenti offrendo al contempo funzionalità avanzate come la modalità "Detach", appositamente progettata per controllare le lampadine connesse senza scollegarle dalla rete.

Funzioni chiave

Formato ultra-compatto per installazione universale Con soli 39,5 x 33 x 16,8 mm e 26,7 grammi, il ZBMINIR2 si inserisce facilmente nei contenitori murali standard, anche i più angusti. Si adatta perfettamente ai contenitori europei rotondi e rettangolari, ai formati cinesi tipo 86 e americani tipo 120, garantendo un'installazione riuscita in tutte le configurazioni architettoniche. Il suo design ergonomico ottimizza lo spazio disponibile nel contenitore, facilitando il cablaggio e permettendo di installare più moduli affiancati se necessario. Il contenitore in policarbonato ignifugo V0 assicura la massima sicurezza mentre le certificazioni CE, FCC, ISED e RoHS attestano la conformità agli standard internazionali più rigorosi.

Router Zigbee ad alte prestazioni con modalità Turbo Lo ZBMINIR2 non si limita a controllare la tua illuminazione: diventa un anello essenziale della tua rete Zigbee funzionando come router permanente. Grazie alla modalità "Turbo" basata sul chip EFR32MG21, raggiunge una portata di comunicazione di 200 metri in spazio aperto, eliminando efficacemente le zone morte nella tua abitazione. Ogni modulo può instradare il segnale verso 64 dispositivi terminali Zigbee, creando così una rete robusta e auto-riparante. Questa funzione di ripetitore è particolarmente preziosa nelle grandi case o nelle installazioni che comprendono numerosi sensori e attuatori, dove la moltiplicazione dei router garantisce una copertura omogenea e una affidabilità a tutta prova.

Compatibilità totale con interruttori esistenti e modalità Detach Il ZBMINIR2 si integra perfettamente con i tuoi interruttori a muro attuali grazie alla sua entrata "S" configurabile. Accetta interruttori momentanei (pulsanti), a levetta tradizionali, SPDT e persino contatti porta, offrendo una flessibilità di installazione senza pari. La modalità "Detach" rappresenta un'innovazione significativa per gli utenti di lampadine intelligenti: mantiene l'alimentazione permanente della lampada anche quando l'interruttore a muro è in posizione "off", evitando così la disconnessione della rete della lampadina connessa. L'interruttore fisico diventa quindi un semplice pulsante di scena che invia comandi al sistema domotico senza interrompere l'elettricità, permettendo di mantenere il controllo manuale pur preservando le funzionalità intelligenti delle tue lampadine Zigbee.

Automazioni avanzate e protezione del carico Crea scenari domotici sofisticati integrando lo ZBMINIR2 al tuo ecosistema intelligente. Programma orari di funzionamento, crea gruppi di comando per controllare simultaneamente più apparecchi di illuminazione, attiva l'illuminazione in base a rilevatori di movimento o condizioni meteorologiche. La funzione di ritardo di accensione protegge i tuoi apparecchi elettrici evitando il picco di corrente che si verifica quando più carichi si accendono contemporaneamente dopo un'interruzione di corrente. Il controllo vocale si integra naturalmente tramite Amazon Alexa e Google Home una volta che il modulo è associato a un gateway compatibile, mentre la configurazione per gruppi facilita la gestione di intere aree della tua casa con un semplice comando. L'app eWeLink offre un'interfaccia intuitiva per monitorare lo stato dei tuoi interruttori e creare regole di automazione personalizzate.

Caratteristiche tecniche

Riferimenti e norme

• Modello: Sonoff ZBMINIR2 (ZBMINI Extreme)
• Protocollo: Zigbee 3.0
• MCU: EFR32MG21 (chip di nuova generazione)
• Certificazioni: CE, FCC, ISED, RoHS
• Custodia: policarbonato V0 (ignifugo)
• Colore: bianco

Alimentazione e carica

• Tensione di ingresso: 100-240V~ 50/60Hz
• Corrente massima: 10A
• Carico massimo: 2400W @ 240V (resistivo)
• Filo neutro richiesto: SÌ (indispensabile per il funzionamento)
• Tipo di carico supportato: resistivo (illuminazione, piccoli apparecchi)

Dimensioni e peso

• Dimensioni: 39,5 x 33 x 16,8 mm (ultra-compatto)
• Peso netto: 26,7 grammi
• Formato: il più piccolo micromodulo Zigbee del mercato

Compatibilità delle scatole da muro

• Custodie europee: rotonde e rettangolari standard.
• Formato cinese: 86 tipo
• Formato americano: 120 tipo
• Profondità minima richiesta con E1GS: 30 mm

Connettività wireless Zigbee

• Norma: Zigbee 3.0
• Funzione: Router Zigbee (relè/ripetitore permanente)
• Capacità: supporta fino a 64 dispositivi terminali Zigbee
• Portata modalità Turbo: fino a 200 metri in campo aperto (5 volte superiore al ZBMINI classico)
• Portata reale: variabile in base agli ostacoli (muri, mobili)
• Rete auto-mesh: estensione automatica della rete Zigbee

Ingresso interruttore esterno (terminale S)

• Interruttore momentaneo (pulsante)
• Interruttore a bilanciere (tradizionale)
• Interruttore SPDT (invertitore)
• Contatto porta
• Configurazione nell'applicazione per ogni tipo

Modalità di funzionamento avanzate

• Modalità Standard: commutazione classica ON/OFF
• Modalità Distacco: mantenimento dell'alimentazione permanente per lampadine intelligenti (l'interruttore esterno diventa pulsante di scena)
• Tempo di accensione: protezione contro i picchi di corrente al ripristino della rete
• Configurazione individuale: impostazioni personalizzate per dispositivo
• Automazioni per scene: attivazione in base a condizioni multiple

Compatibile con gateway Zigbee

• Sonoff: ZBBridge, ZBBridge Pro, NSPanel Pro, ZBDongle-P, ZBDongle-E, iHost
• Home Assistant: integrazione nativa tramite ZHA (Zigbee Home Automation) o Zigbee2MQTT
• Amazon Echo: modelli con hub Zigbee integrato
• Altri: qualsiasi gateway Zigbee 3.0 compatibile (Jeedom, Homey, Fibaro, ecc.)
• Open-source friendly: ideale per progetti fai-da-te avanzati

Controllo e integrazione

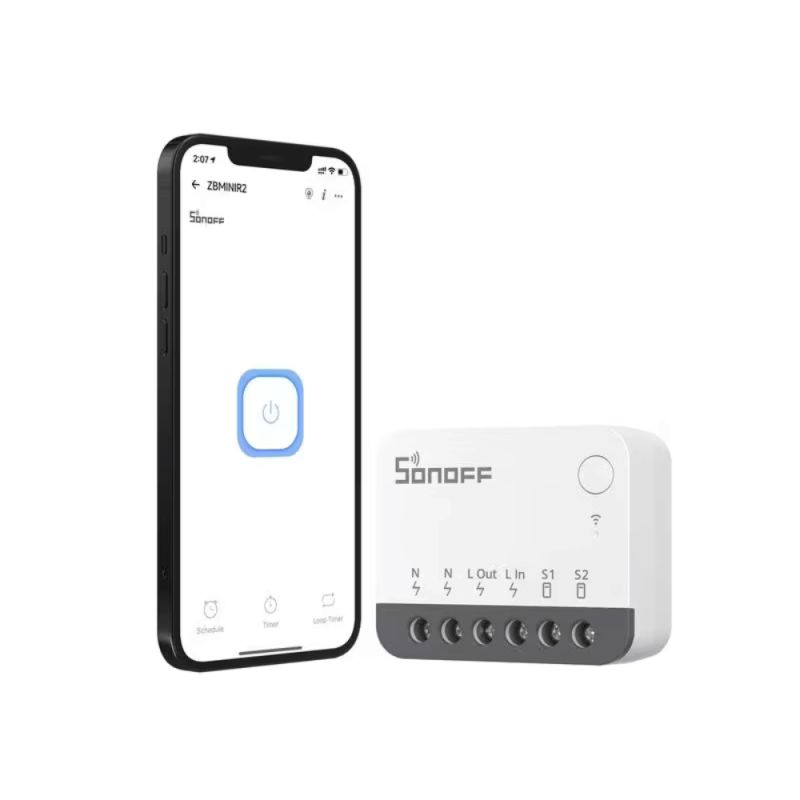

• Applicazione: eWeLink (iOS/Android)
• Controllo vocale: Amazon Alexa, Google Home (tramite gateway compatibile)
• Controllo locale: tramite interruttore a muro fisico
• Controllo remoto: tramite applicazione mobile o automazioni
• API: accesso per integrazioni personalizzate
• Scene e gruppi: creazione di regole complesse multi-dispositivo

Funzioni di protezione e sicurezza

• Protezione contro il sovraccarico
• Protezione termica
• Ritardo di accensione programmabile
• Materiale ignifugo PC V0
• Isolamento elettrico conforme alle norme CE/FCC

Condizioni d'uso

• Temperatura di funzionamento: -10°C a +40°C
• Umidità di funzionamento: 5% a 95% UR (senza condensa)
• Uso: solo interno
• Installazione: dietro l'interruttore a muro nella scatola elettrica

Cablaggio e installazione

• Terminali di connessione: a vite (L, N, S, SOUT)
  • L: Fase (Live)
  • N: Neutro (Neutral) - Obbligatorio
  • S: Ingresso interruttore esterno
  • Uscita commutata verso carico
• Schema di cablaggio: fornito nel manuale e nell'applicazione
• Installazione: da un elettricista qualificato consigliato
• Pulsante di accoppiamento: accessibile dopo l'installazione

Accoppiamento e configurazione

• Procedura di associazione: tenere premuto il pulsante di reset per 5 secondi
• Durata modalità abbinamento: 180 secondi
• Indicatore: LED di stato
• Ripristino impostazioni di fabbrica: tenere premuto a lungo il pulsante di reset
• Configurazione: tramite applicazione eWeLink o piattaforma domotica

Contenuto della confezione

• Micromodulo Sonoff ZBMINIR2
• Manuale d'uso multilingue
• Guida di installazione rapida
• Schemi di cablaggio

Compatibilità interruttore dedicato

• Sonoff E1GS: interruttore appositamente progettato per ZBMINIR2
• Formato: compatibile con cassa rotonda europea
• Vantaggio: ottimizzazione dello spazio in un case poco profondo
• Profondità minima richiesta: 30 mm con E1GS

Confronto modelli

• ZBMINI (modello precedente): portata standard, formato leggermente più grande
• ZBMINIR2 (Estremo): portata x5, formato ultra-compatto, modalità Turbo, filo neutro richiesto
• ZBMINIL2: versione senza filo neutro, funzionalità simili ma richiede configurazione specifica.

Osservazioni importanti

• Un gateway Zigbee è obbligatorio per il funzionamento.
• Il filo neutro (N) è assolutamente necessario nella scatola elettrica.
• Non compatibile con carichi induttivi elevati (motori)
• Installazione consigliata da un professionista qualificato
• Rispettare il carico massimo di 10A / 2400W.
• Non installare in ambienti umidi o esterni
