PRESENTAZIONE GENERALE

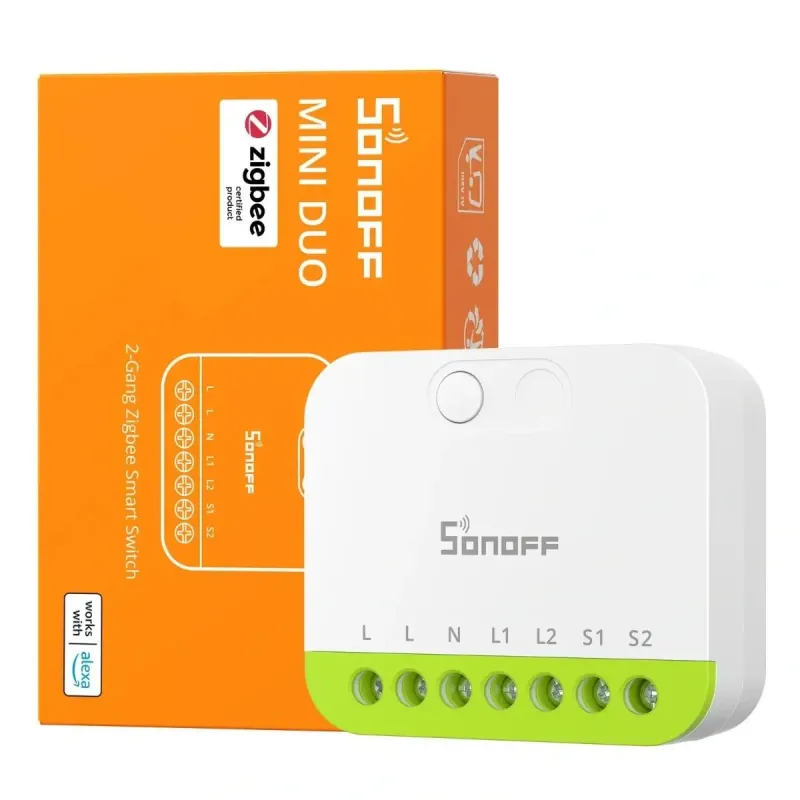

Il MINI DUO Zigbee (MINI-ZB2GS) è un interruttore intelligente a doppio canale ultra-compatto della serie MINI Extreme di SONOFF. Con le stesse dimensioni del MINI-2GS (45×39,4×16,8mm per 36,2g), questo micromodulo si distingue per il suo protocollo Zigbee 3.0 invece del Matter Wi-Fi, offrendo un'alternativa collaudata per le installazioni domotiche che richiedono una latenza molto bassa e un'eccellente affidabilità.

Basato sul microcontrollore EFR32MG21 di Silicon Labs, questo interruttore offre una compatibilità universale con tutti gli ecosistemi domotici che supportano Zigbee 3.0: Home Assistant (tramite ZHA o Zigbee2MQTT), Homey Pro, Jeedom, Domoticz, openHAB, e qualsiasi gateway Zigbee certificato. Questa maturità del protocollo garantisce un'integrazione perfetta nella tua installazione esistente.

Il MINI-ZB2GS gestisce due canali di commutazione indipendenti con una capacità di 10A per canale e un carico totale massimo di 16A. Ogni canale può essere controllato separatamente tramite l'applicazione eWeLink (con gateway Zigbee SONOFF), tramite automazioni domotiche complesse o localmente tramite interruttori esterni (a levetta o pulsante).

Vantaggio principale di questo modello: la funzione ripetitore Zigbee integrata. Una volta alimentato permanentemente, il MINI-ZB2GS estende automaticamente la portata della tua rete Zigbee a maglie, migliorando la qualità della comunicazione per tutti i dispositivi Zigbee della tua installazione. Questa funzionalità lo rende una scelta ideale per rafforzare la robustezza di una rete Zigbee esistente aggiungendo una commutazione intelligente.

Punto importante: come il MINI-2GS, questo modello richiede necessariamente un filo neutro per funzionare. L'installazione deve essere eseguita da un elettricista qualificato e protetta a monte da un interruttore automatico o RCBO massimo 16A.

FUNZIONI CHIAVE

• Compatibilità Zigbee 3.0 universale collaudata: Il protocollo Zigbee 3.0 (IEEE 802.15.4) assicura un'integrazione senza soluzione di continuità con Home Assistant tramite ZHA (integrazione nativa) o Zigbee2MQTT (massima flessibilità con MQTT). Compatibile anche con Homey Pro, Jeedom (plugin Zigbee), Domoticz, openHAB e tutti i gateway Zigbee certificati. A differenza del Matter ancora recente, Zigbee beneficia di oltre 15 anni di maturità e di un'enorme libreria di dispositivi compatibili.
• Funzione ripetitore Zigbee automatica per rete a maglie robusta: Una volta installato e alimentato permanentemente, il MINI-ZB2GS agisce automaticamente come router/ripetitore Zigbee, estendendo la portata della rete a maglie per tutti i tuoi dispositivi Zigbee (sensori, interruttori, lampadine). Ogni modulo installato rafforza la stabilità complessiva della tua infrastruttura Zigbee moltiplicando i percorsi di comunicazione possibili. Ideale per grandi abitazioni o installazioni complesse che richiedono una copertura estesa.
• Doppio canale indipendente ad alta capacità: Le due uscite commutano ciascuna fino a 10A (2400W a 240V), con un massimo cumulato di 16A per garantire la sicurezza dell'installazione. Controlla due zone di illuminazione distinte, due apparecchi diversi o una combinazione di illuminazione + ventilatore. Ogni canale memorizza il suo ultimo stato dopo un'interruzione di corrente per ritrovare automaticamente la sua configurazione. Stati riportati in tempo reale al coordinatore Zigbee con latenza tipica

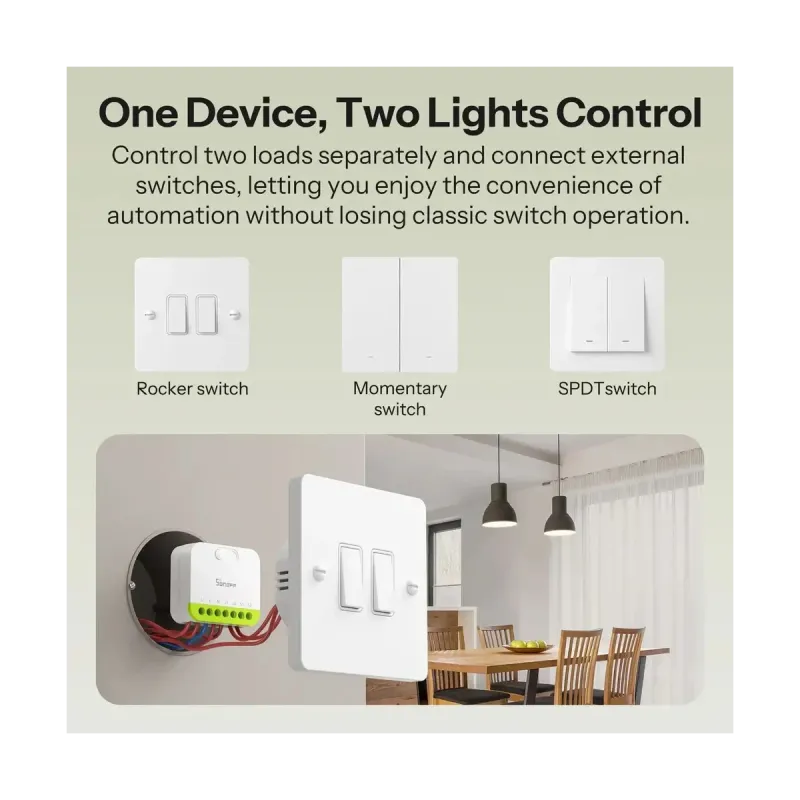

• Controllo locale preservato tramite interruttori esistenti: Gli ingressi S1 e S2 accettano sia gli interruttori a levetta tradizionali che i pulsanti moderni. Il cambio di tipo di interruttore si effettua facilmente con una tripla pressione sul pulsante di configurazione (LED lampeggia 3×). Questa flessibilità consente di mantenere l'estetica e l'ergonomia dei tuoi interruttori a muro esistenti aggiungendo l'intelligenza Zigbee senza alcuna dipendenza dal cloud o da internet.
• Installazione professionale ultra-compatta: Con le sue dimensioni di 45×39,4×16,8mm per soli 36,2g, il MINI-ZB2GS si installa in tutti i box da incasso standard europei, anche i più vecchi o poco profondi. I terminali automatici 16-14AWG accettano direttamente i conduttori in rame rigidi o flessibili senza necessità di connettori aggiuntivi. Perfetto per la ristrutturazione di installazioni esistenti senza modificare il cablaggio a muro.
• Automazioni Zigbee avanzate e latenza minima: Crea automazioni complesse in Home Assistant combinando i tuoi due canali con qualsiasi dispositivo Zigbee: sensori di movimento, sensori di temperatura, lampadine, tende motorizzate. Utilizza Node-RED per flussi visivi avanzati o blueprints comunitari per automazioni pronte all'uso. La comunicazione Zigbee locale garantisce un tempo di risposta
• Gruppi Zigbee e scene per controllo sincronizzato: Utilizza i gruppi Zigbee nativi per controllare simultaneamente più MINI-ZB2GS e altri dispositivi Zigbee con un solo comando. Crea scene che memorizzano lo stato di decine di dispositivi e richiamale istantaneamente. Queste funzionalità Zigbee native operano a livello della rete a maglie senza passare dal coordinatore, garantendo un'eccezionale reattività.

CARATTERISTICHE TECNICHE

Identificazione prodotto

• Nome commerciale: MINI DUO (Zigbee)
• Riferimento modello: MINI-ZB2GS
• Serie prodotto: MINI Extreme series
• Tipo prodotto: 2-Gang Zigbee Smart Switch
• Produttore: Shenzhen Sonoff Technologies Co., Ltd.

Protocolli e connettività

• Protocollo principale: Zigbee IEEE 802.15.4 (Zigbee 3.0)
• Protocollo secondario: Bluetooth Low Energy (BLE) - Solo commissioning
• Frequenze radio (EU):
  • Zigbee: 2405–2480 MHz (canali 11-26)
  • BLE: 2402–2480 MHz
• Potenza di emissione massima (EU):
  • Zigbee: ≤10 dBm
  • BLE: ≤10 dBm
• Portata tipica Zigbee:
  • Interno: 10-20 metri (secondo ostacoli)
  • Campo libero: Fino a 100 metri
• Funzione ripetitore: Sì (automatica, router Zigbee integrato)
• Ruolo nella rete Zigbee: Router (router/ripetitore)
• Alimentazione continua richiesta: Sì (necessaria per funzione ripetitore)

Hardware e microcontrollore

• Microcontrollore (MCU): EFR32MG21 (Silicon Labs)
• Architettura: ARM Cortex-M33 32 bit
• Frequenza CPU: 80 MHz
• Memoria Flash: 1024 KB
• Memoria RAM: 96 KB
• Radio integrata: 2,4 GHz IEEE 802.15.4

Caratteristiche elettriche

• Tensione di alimentazione: 110–240V~ 50/60Hz monofase solo
• Carico per canale:
  • Massimo per canale: 10A (2400W a 240V~)
  • Massimo totale cumulato: 16A (3840W a 240V~)
  • Tipo di carico: Solo resistivo (illuminazione, riscaldamento elettrico)
• Protezione obbligatoria a monte: Interruttore (MCB) o RCBO 16A
• Filo neutro: RICHIESTO (installazione impossibile senza neutro)
• Tipo di conduttori: 16-14 AWG (1,5-2,5 mm²) SOL/STR rame solo
• Terminali di connessione: Terminali automatici a molla
• Consumo in standby:

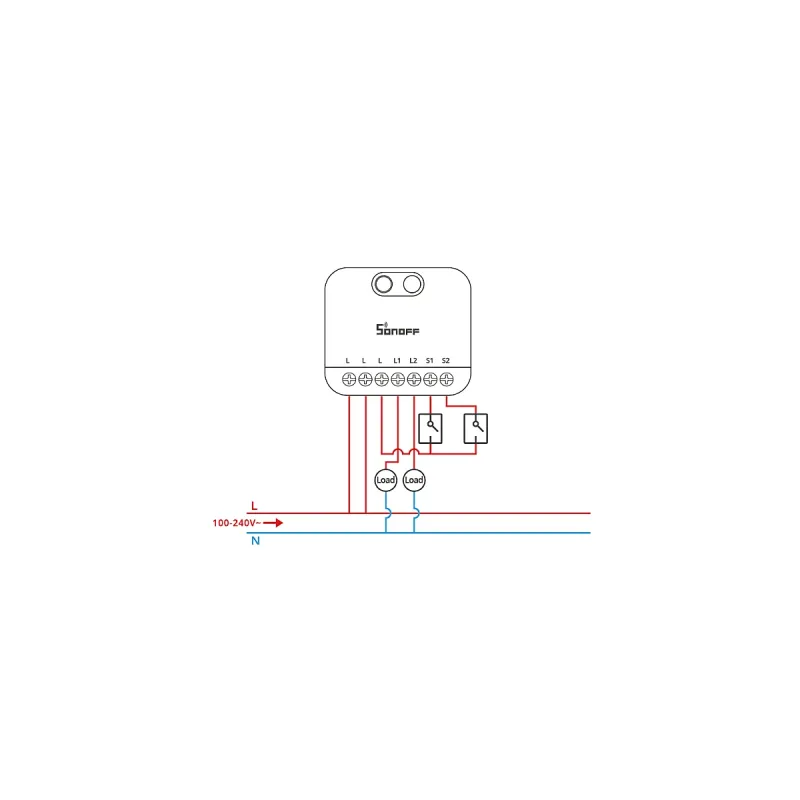

Schema di cablaggio

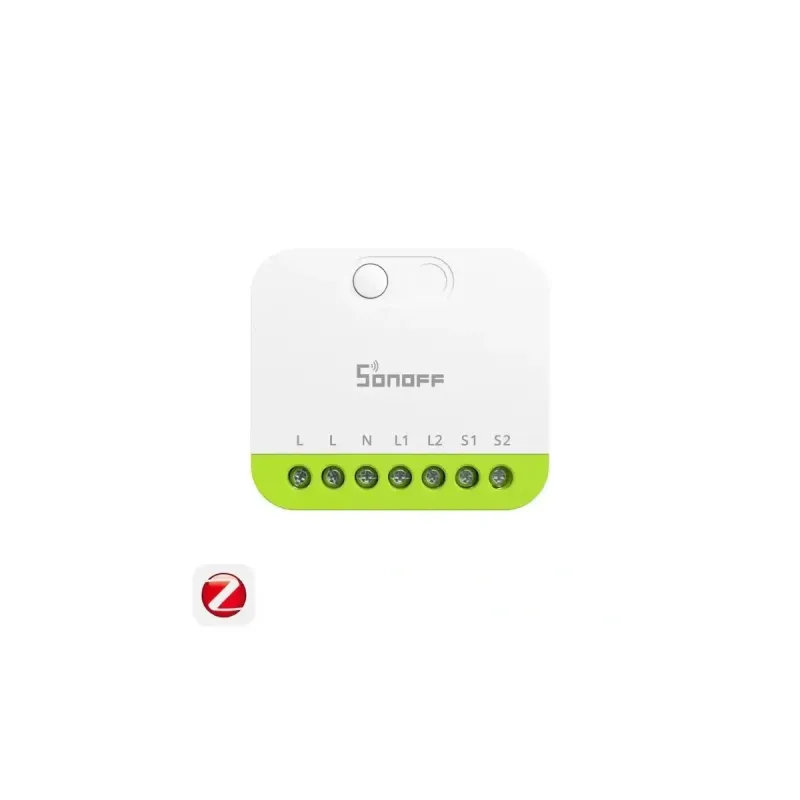

• Terminali disponibili:
  • L: Ingresso fase 110-240V~
  • N: Ingresso neutro (OBBLIGATORIO)
  • L1: Uscita fase canale 1 (110-240V~)
  • L2: Uscita fase canale 2 (110-240V~)
  • S1: Ingresso interruttore esterno canale 1
  • S2: Ingresso interruttore esterno canale 2
• Interruttori esterni compatibili:
  • Interruttore a levetta (rocker switch) - impostazione di fabbrica
  • Pulsante (push button)
• Cambio tipo di interruttore: Tripla pressione pulsante → LED lampeggia 3× → Tipo modificato
• AVVERTIMENTO CRITICO: NON collegare MAI S1 o S2 su neutro o terra → Distruzione apparecchio garantita

Interfaccia utente

• Pulsanti fisici: 2 pulsanti tattili sulla parte superiore del dispositivo
• Indicatore LED: LED blu multifunzione
  • Lampeggiamento lento: Modalità accoppiamento Zigbee attiva
  • Spento: Connessione normale con gateway
  • Lampeggiamento rapido: Connessione anormale, fallimento/timeout accoppiamento
  • 3 lampeggi rapidi: Cambio tipo interruttore esterno
  • 5 lampeggi rapidi: Ripristino impostazioni di fabbrica attivato
• Funzioni pulsante principale:
  • Pressione lunga 5 secondi: Attivazione modalità accoppiamento Zigbee (durata: 3 minuti)
  • Tripla pressione rapida: Cambio tipo interruttore esterno
  • Pressione lunga 10 secondi: Ripristino impostazioni di fabbrica completo

Dimensioni e peso

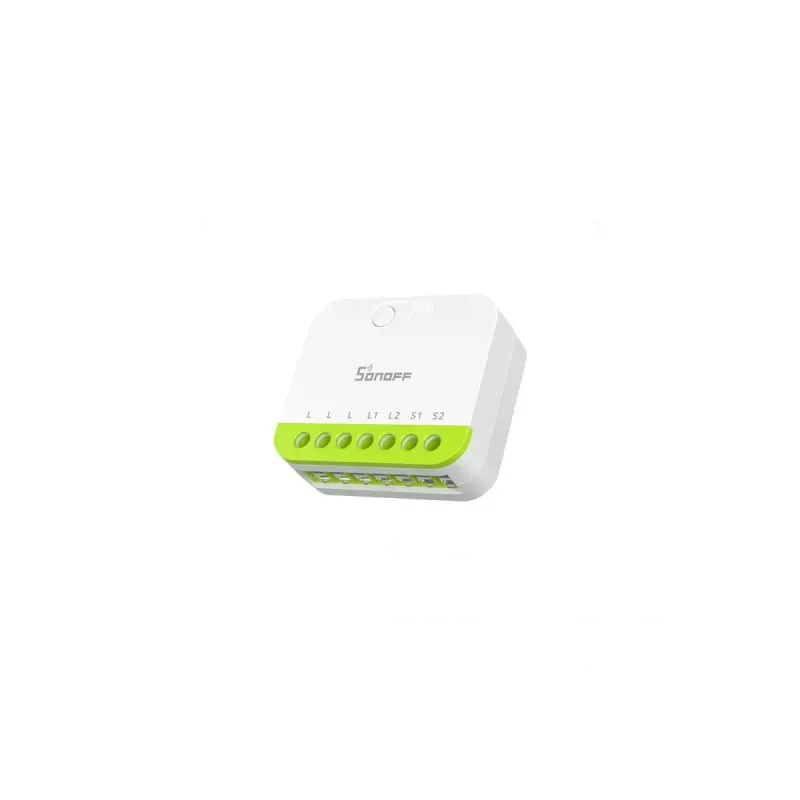

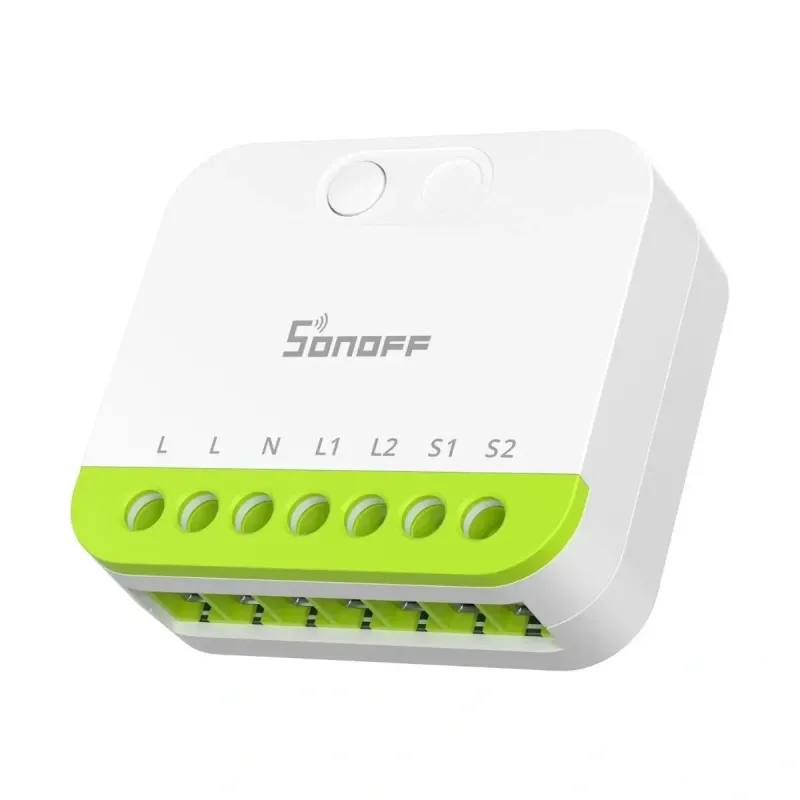

• Dimensioni dispositivo: 45 × 39,4 × 16,8 mm (L × l × H)
• Peso netto: 36,2 g
• Formato: Rettangolare ultra-compatto
• Spessore: 16,8 mm (tra i più compatti sul mercato)

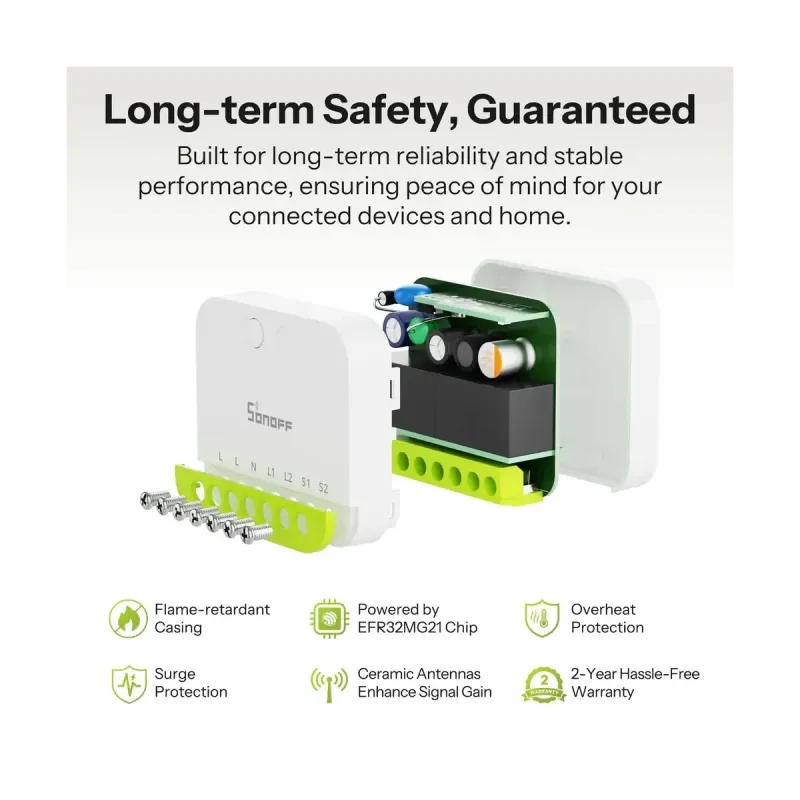

Costruzione e materiali

• Materiale involucro: PC (Policarbonato) ignifugo
• Colore: Bianco
• Finitura: Opaca
• Indice di protezione: Uso interno solo (nessun IP)
• Resistenza al fuoco: Conforme V0

Condizioni ambientali

• Luogo di utilizzo: Interno solo
• Temperatura di funzionamento: -10°C a +40°C
• Temperatura di stoccaggio: -20°C a +70°C
• Umidità relativa: 5 a 95% UR (senza condensa)
• Altitudine massima: 2000 metri

Certificazioni e conformità

• Certificazioni europee: CE
• Certificazioni nordamericane: FCC
• Conformità ambientale: RoHS
• ID FCC: 2APN5-MINIZB2GS
• Direttiva RED: 2014/53/EU
• Certificazione Zigbee: Zigbee 3.0 certificato (Connectivity Standards Alliance)
• Conformità WEEE: Sì (riciclaggio obbligatorio)

Compatibilità gateway Zigbee

• Gateway SONOFF Zigbee raccomandati:
  • ZBBridge-P (Zigbee 3.0 + router Wi-Fi, chipset EFR32MG21)
  • ZBBridge-U (Zigbee 3.0 USB con batteria di backup)
  • NSPanel Pro (Schermo tattile + gateway Zigbee integrato)
  • iHost (Server domotico locale con Zigbee)
• Dongle SONOFF Zigbee compatibili:
  • ZBDongle-P (USB Zigbee 3.0, chipset TI CC2652P)
  • ZBDongle-E (USB Zigbee 3.0, chipset Silicon Labs EFR32MG21)
• Piattaforme open-source compatibili:
  • Home Assistant:
    • Tramite ZHA (Zigbee Home Automation) - Integrazione nativa
    • Tramite Zigbee2MQTT - Massimo di flessibilità con broker MQTT
  • Homey Pro (supporto Zigbee nativo con router integrato)
  • Jeedom (tramite plugin Zigbee o Zigbee2MQTT)
  • Domoticz (tramite Zigbee2MQTT)
  • openHAB (binding Zigbee)
  • Hubitat Elevation
• Altri gateway Zigbee 3.0: Compatibile con qualsiasi gateway certificato Zigbee 3.0 standard (Philips Hue Bridge, IKEA Dirigera, Amazon Echo 4a gen+, ecc.)

Funzioni Zigbee supportate

• Device Type: On/Off Output (Relay)
• Cluster Zigbee supportati:
  • On/Off (0x0006) - Stato acceso/spento dei due canali
  • Groups (0x0004) - Appartenenza a gruppi Zigbee
  • Scenes (0x0005) - Memorizzazione e richiamo di scene
  • Basic (0x0000) - Informazioni dispositivo
  • Identify (0x0003) - Identificazione visiva
• Endpoint: 2 (uno per canale di commutazione)
• Supporto binding: Sì (collegamento diretto con altri dispositivi Zigbee)
• Reporting: Invio automatico cambiamenti di stato al coordinatore

Funzioni intelligenti

• Controllo a distanza: Tramite applicazione eWeLink (con gateway SONOFF) o piattaforma domotica
• Comando vocale: Tramite integrazioni domotiche (Alexa, Google Assistant, Siri tramite Home Assistant)
• Programmazione oraria: Pianificazioni tramite gateway o piattaforma domotica
• Scene intelligenti: Creazione di scene Zigbee native multi-dispositivo
• Gruppi Zigbee: Raggruppamento logico di più dispositivi (comando broadcast)
• Memorizzazione stato: Stato dei canali memorizzato dopo interruzione di corrente
• Stato dopo messa sotto tensione: Configurabile (ultimo stato/sempre ON/sempre OFF)
• Binding Zigbee: Collegamento diretto con interruttori/pulsanti Zigbee per controllo locale senza coordinatore

Installazione e montaggio

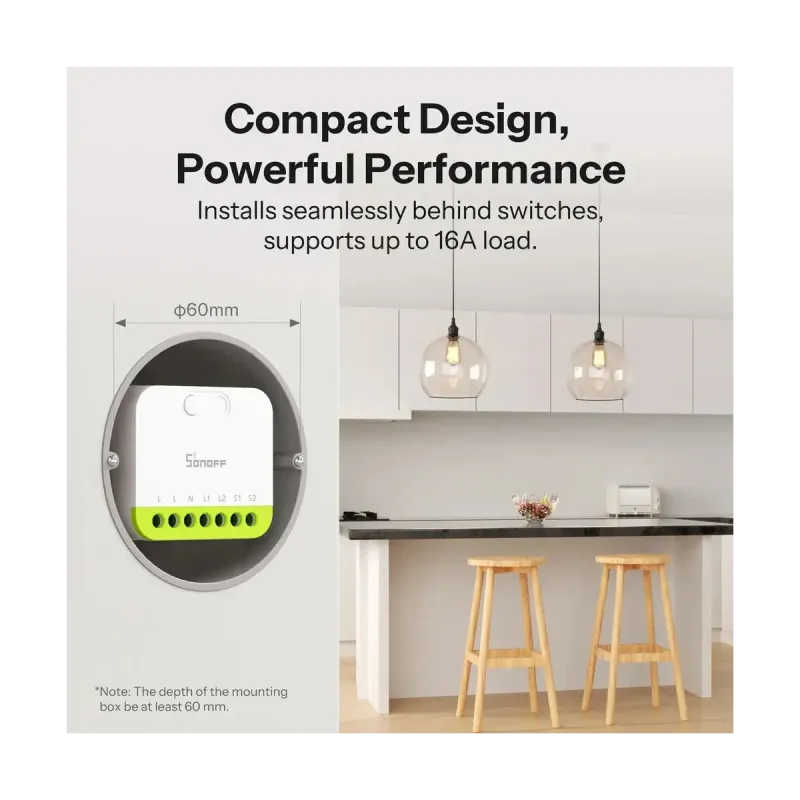

• Tipo di installazione: Incassato in scatola a muro standard
• Scatole compatibili: Tutte le scatole da incasso standard europee (≥40mm profondità)
• Spazio richiesto: Minimo 40mm × 40mm × 40mm
• Fissaggio: Viti o clip secondo scatola
• Cablaggio richiesto: Fase + Neutro + 2× uscite + 2× interruttori esterni
• Strumenti necessari: Cacciavite piatto/a croce, tester di tensione, pinza spelafili
• Qualificazione installatore: Elettricista qualificato raccomandato

Applicazione di controllo

• Applicazione: eWeLink (iOS e Android)
• Download: App Store (Apple) o Google Play Store (Android)
• Ricerca nei store: "eWeLink"
• Prerequisiti: Gateway Zigbee SONOFF configurato in eWeLink
• Accoppiamento: Scansione QR code sul dispositivo o aggiunta manuale
• Durata modalità accoppiamento: 3 minuti

Contenuto della confezione

• 1× SONOFF MINI-ZB2GS MINI DUO (dispositivo principale)
• 1× Guida rapida multilingue con QR code
• 1× Manuale d'uso (EN/FR/DE/IT/ES)
