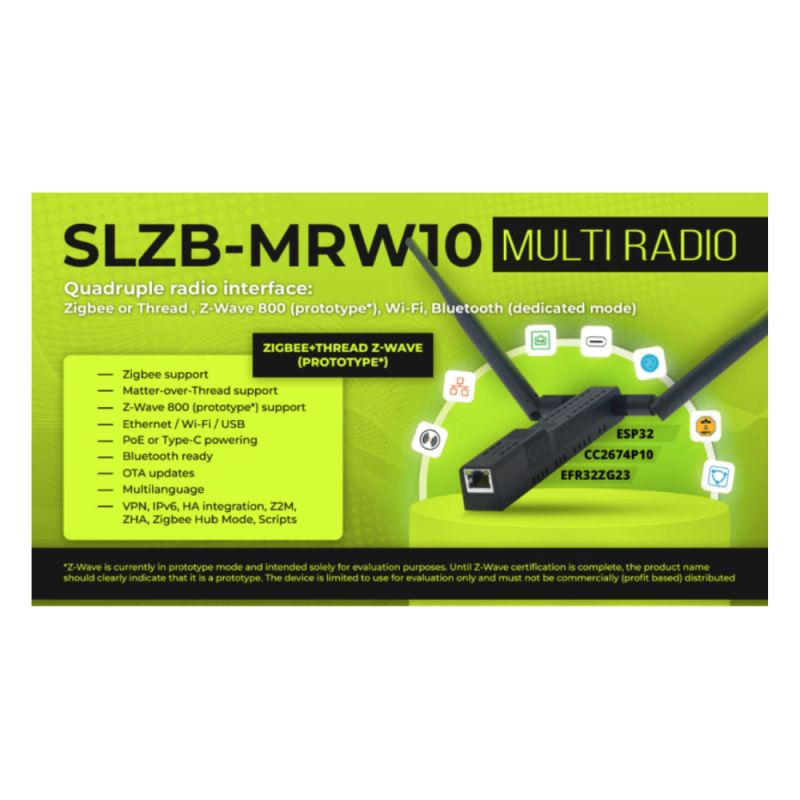

SMLIGHT - Adattatore USB Ethernet POE Zigbee o Thread + Z-Wave

PRESENTAZIONE GENERALE

L'SLZB-MRW10 è un adattatore multiprotocollo compatto e potente sviluppato da SMLIGHT. Ha completato con successo i test interni e dimostra prestazioni stabili su tutte le reti supportate: Zigbee, Thread/Matter, Wi-Fi e Z-Wave (non certificate).

Integrazione di tre chipset principali

L'SLZB-MRW10 incorpora tre chip radio separati:

• CC2674P10 zigbee 3.0, Thread e Matter-over-Thread (fino a 400 dispositivi finali)
• EFR32ZG23 serie Z-Wave 800
• ESP32 wi-Fi e Bluetooth LE

Progettato per l'integrazione in hub domotici, bridge e piattaforme di automazione personalizzate, il dispositivo fornisce una base multiprotocollo affidabile per lo sviluppo di soluzioni di nuova generazione.

FUNZIONI CHIAVE

Supporto multiprotocollo completo

Zigbee 3.0

• Chip: Texas Instruments CC2674P10
• Compatibile con Zigbee2MQTT e ZHA
• Capacità: fino a 400 dispositivi finali
• Potenza di trasmissione: +20 dBm con amplificatore integrato
• Ideale per le reti Zigbee, funziona perfettamente anche con le reti Thread

Filetto / Materia sopra il filetto

• Chip: Texas Instruments CC2674P10
• Supporto Router di confine a filo aperto
• Compatibile con l'ecosistema Matter
• Funzionamento simultaneo o commutabile per ambienti multiradio

Serie Z-Wave 800 (non certificata - solo test)

• Chip: Silicon Labs EFR32ZG23
• Supporto Z-Wave 800 + Long Range

Wi-Fi e Bluetooth

• Chip: ESP32 dual-core
• Connettività wireless completa
• Bluetooth LE integrato

Connettività e alimentazione flessibili

Connessioni

• USB-C dati e alimentazione (5 V CC)
• Ethernet connessione di rete cablata
• 802.3af PoE alimentazione a 48 V via Ethernet

Consumo di energia

• Fino a 1,5W massimo (con entrambi i SoC radio attivi)
• Efficienza energetica ottimizzata

Sistema operativo SLZB-OS

Compatibile con SLZB-OS v2.8.7 e oltre

Caratteristiche incluse:

• VPN connessione remota sicura
• 20+ lingue interfaccia multilingue
• Script di supporto automazione avanzata
• Impostazioni di rete configurazione completa
• Sicurezza autenticazione e protezione
• Cruscotto interfaccia di gestione intuitiva
• modalità zHub modalità hub centralizzato
• Modalità commutatore facile cambio di modalità
• Aggiornamenti firmware OTA aggiornamenti via etere
• Gestione tramite interfaccia web configurazione completa tramite browser

Firmware Radio

Supporto per più stack

• Compatibile con TI Z-Stack (per CC2674P10)
• SL compatibile con lo stack Ember/EZSP (per EFR32ZG23)
• Aggiornamento del firmware della radio tramite interfaccia web

Antenne e prestazioni radio

Doppia antenna esterna

• 2× connettori SMA femmina (uno per ogni radio SoC)
• 2× antenne ad alto guadagno preconfezionate incluse:
  • Antenna a 2,4 GHz per Zigbee/Thread
  • Antenna 900MHz per Z-Wave (per le regioni USA, UE e NAZ)
• Antenna PCB integrata per Wi-Fi e Bluetooth

Prestazioni

• Potenza di trasmissione: +20 dBm con amplificatore integrato
• Gamma estesa per tutti i protocolli

Custodia e installazione

Design compatto e resistente

• Custodia in ABS con ventilazione
• Compatibile con guida DIN e montaggio a parete
• Facile installazione con nastro biadesivo
• Facile montaggio a vite

Contenuto della confezione

• Set di viti incluso (vite, cacciavite, righello)
• Accessori di montaggio completi

Indicatori e controlli a LED

6 LED di servizio indipendenti

• 2 LED per il SoC Core (ESP32)
• 2 LED per il SoC CC2674P10 (Zigbee/Thread)
• 2 LED per il SoC EFR32ZG23 (Z-Wave)

Pulsante multiplo

• Supporto per più funzioni
• Cambio di modalità
• Reset
• Altre funzioni configurabili

DATI TECNICI

Chip radio

Texas Instruments CC2674P10 (Zigbee/Filo)

• Supporto Zigbee 3.0
• Il filo e la materia sopra il filo
• Fino a 400 dispositivi finali
• Potenza di trasmissione: +20 dBm con PA integrato
• Compatibile con Zigbee2MQTT e ZHA

Silicon Labs EFR32ZG23 (Z-Wave - non certificato)

• Serie Z-Wave 800
• Supporto a lungo raggio

ESP32 (Wi-Fi / Bluetooth)

• Processore dual-core
• Wi-Fi IEEE 802.11 b/g/n
• Bluetooth LE integrato

Protocolli supportati

In produzione

• Zigbee 3.0 (Zigbee2MQTT, ZHA)
• Filetto / Materia sopra il filetto
• Wi-Fi (IEEE 802.11 b/g/n)
• Bluetooth LE

In prova (non certificato)

• Z-Wave 800 (solo valutazione, non per uso commerciale)

Modalità operative

• Funzionamento simultaneo di più protocolli
• Cambio di modalità commutabile

Connettività

Interfacce disponibili

• USB-C: dati e alimentazione a 5 V CC
• Ethernet: connessione di rete cablata RJ45
• PoE: IEEE 802.3af, 48V

Alimentazione

Opzioni di alimentazione

• 48V PoE (standard 802.3af)
• USB-C 5V DC
• Consumo massimo di energia: 1,5 W (due SoC radio attivi)

Antenne

Connettori e antenne in dotazione

• 2× connettori SMA femmina (esterni)
• 1× antenna ad alto guadagno da 2,4 GHz per Zigbee/Thread (inclusa)
• 1× antenna 900 MHz per Z-Wave, regioni US/EU/NAZ (inclusa)
• Antenna PCB integrata per Wi-Fi e Bluetooth

Sistema operativo e firmware

SLZB-OS

• Versione compatibile : v2.8.7 e oltre
• Aggiornamenti OTA tramite interfaccia web
• Interfaccia web multilingue (oltre 20 lingue)

Firmware Radio

• TI Z-Stack (per CC2674P10)
• SL stack Ember/EZSP (per EFR32ZG23)
• Aggiornamento tramite interfaccia web

Caratteristiche di SLZB-OS

• VPN integrata
• Supporto per gli script
• Configurazione di rete avanzata
• Sicurezza e autenticazione
• Cruscotto di gestione
• modalità zHub
• Modalità commutatore
• Backup e ripristino

Indicatori e controlli

LED di stato

• 6 LED in totale (2 per SoC)
• 2 LED per il SoC Core (ESP32)
• 2 LED per CC2674P10 (Zigbee/Filo)
• 2 LED per EFR32ZG23 (Z-Wave)

Pulsante multifunzione

• Cambio di modalità
• Reset
• Molteplici funzioni configurabili

Alloggiamento e montaggio

Caratteristiche del caso

• Materiale: ABS resistente
• Ventilazione integrata
• Design compatto

Opzioni di montaggio

• Compatibile con la guida DIN
• Montaggio a parete
• Nastro biadesivo
• Montaggio a vite (kit incluso)

Accessori inclusi

• Set completo di viti
• Cacciavite
• Regola
• Strisce adesive

COMPATIBILITÀ

Piattaforme supportate

• Assistente domestico (ZHA, Zigbee2MQTT, router di confine a filo aperto)
• Zigbee2MQTT (supporto nativo)
• ZHA (completamente integrata)
• Materia (via Thread Border Router)
• Thread aperto Router di confine

Modalità operative disponibili

• Coordinatore Zigbee 3.0
• Router di confine della filettatura
• Materia-soprammobile
• Z-Wave (solo test non certificati)
• Funzionamento simultaneo o commutabile a seconda della configurazione
