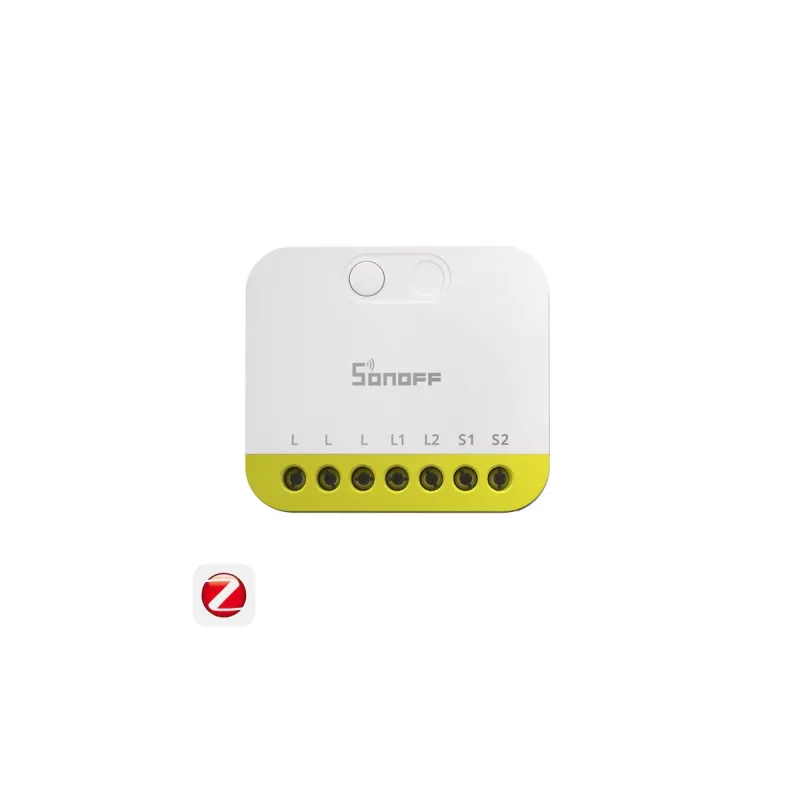

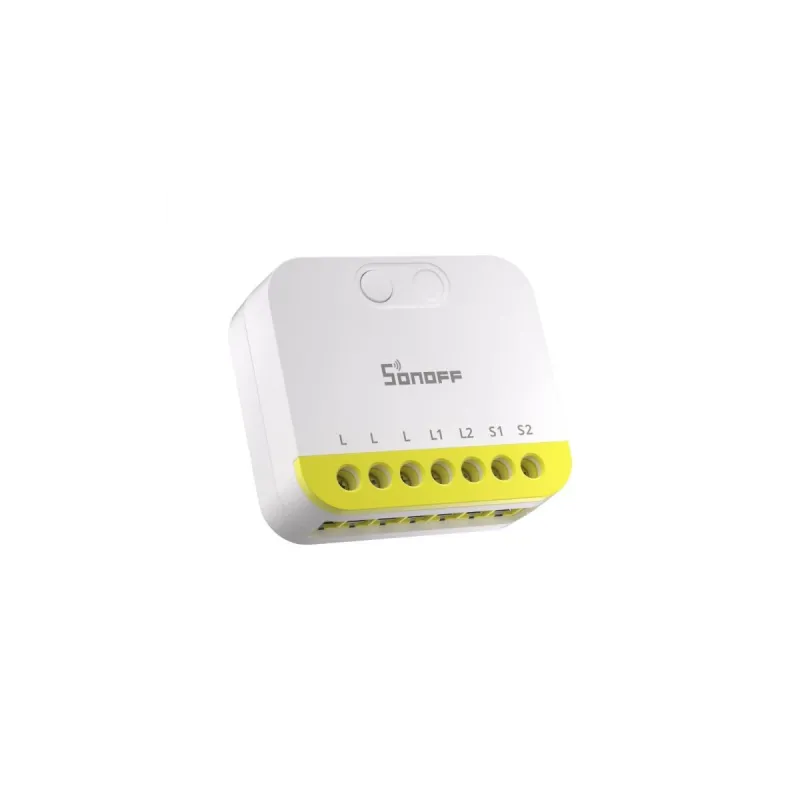

SONOFF MINI-ZB2GS-L - Interrupteur Intelligent 2 Canaux Zigbee 3.0 Sans Neutre

Présentation

Le SONOFF MINI DUO-L (modèle MINI-ZB2GS-L) révolutionne l'installation domotique en proposant premier interrupteur intelligent double canal Zigbee 3.0 fonctionnant sans fil neutre. Cette conception innovante élimine contrainte majeure rénovation électrique anciens bâtiments où câblage neutre indisponible boîtiers muraux, permettant modernisation installations existantes sans travaux lourds coûteux.

Ses dimensions ultra-compactes 45x39.4x16.8mm permettent intégration discrète n'importe quel boîtier encastrement standard européen, même espaces réduits déjà encombrés. Pesant seulement 33 grammes, module s'installe facilement derrière interrupteurs muraux existants sans surcharge mécanique supports fragiles plâtre ou cloisons sèches.

Le système gère deux canaux indépendants acceptant chacun 8A charges résistives, atteignant puissance totale maximale 12A cumulés. Pour éclairages LED compatibles, chaque canal supporte jusqu'à 300W@240V (150W@100V) soit total 600W@240V permettant pilotage simultané nombreux luminaires sans surcharge électrique risques surchauffe module.

Contrairement solutions concurrentes nécessitant modules by-pass additionnels onéreux encombrants lorsque charges faibles, MINI DUO-L fonctionne nativement dès 3W charge minimale grâce électronique optimisée captant énergie nécessaire directement circuit. Cette caractéristique simplifie considérablement installations évitant achats composants supplémentaires câblages complexes diagnostics compatibilité.

Compatible interrupteurs externes types bascule traditionnels ou boutons-poussoirs modernes, appareil s'adapte préférences utilisateurs configurations murales existantes. Commutation type interrupteur effectue simplement triple pression rapide bouton intégré, LED verte clignotant trois fois confirmation changement mode réussi.

Fonctions Clés

• Fonctionnement sans fil neutre révolutionnaire : Élimine nécessité câblage neutre permettant installation immédiate anciennes installations électriques européennes disposant uniquement phase retour lampe, évitant travaux rénovation lourds coûteux saignées murs passages gaines supplémentaires certifications conformité.
• Double canal indépendant 12A total : Contrôlez deux circuits éclairage distincts depuis unique module compact 8A par canal, idéal pièces nécessitant éclairages multiples ambiance/travail, couloirs entrée/sortie, chambres plafonnier/chevet pilotés séparément smartphone automatisations scénarios domotiques.
• Aucun module by-pass requis : Fonctionne nativement charges faibles dès 3W grâce technologie propriétaire alimentation optimisée, compatible directement ampoules LED modernes basse consommation sans acheter installer condensateurs by-pass additionnels sources problèmes compatibilité clignotements résiduels.
• Installation ultra-rapide professionnelle : Dimensions compactes 45x39.4x16.8mm s'intègrent tous boîtiers encastrement standards profondeur 40mm minimum, poids plume 33g évite surcharges mécaniques, bornes cage automatiques acceptent fils 16-14AWG cuivre rigide/souple sans vissage fastidieux risques desserrage.
• Compatibilité interrupteurs externes universelle : Fonctionne interrupteurs muraux bascule traditionnels ou boutons-poussoirs momentanés modernes selon câblage existant, changement type commutation triple pression bouton confirmation LED permettant adaptation instantanée sans recâblage modifications matérielles complexes.
• Contrôle distance smartphone illimité : Pilotez deux canaux indépendamment depuis application eWeLink iOS/Android n'importe où monde connexion internet, vérifiez états temps réel, recevez notifications activations inattendues absences, partagez accès membres famille locataires temporaires permissions granulaires.
• Programmation horaires hebdomadaires : Créez plannings personnalisés jour/nuit automatiques respectant rythmes familiaux, allumages progressifs matins douceur, extinctions nocturnes sécurisées, simulations présence vacances dissuasion cambriolages variations aléatoires réalistes patterns occupations naturelles habitations.
• Scénarios domotiques multi-appareils : Intégrez interrupteurs scènes complexes conditionnelles déclenchant actions cascades coordonnées, couplage détecteurs présence/ouverture/luminosité, synchronisation autres équipements SONOFF third-party Zigbee 3.0, automatisations météo géolocalisation événements calendrier personnalisés.
• Mémorisation états coupure secteur : Configuration paramétrable restauration derniers états connus ou positions prédéfinies après coupures électriques pannes réseau, évitant rallumages intempestifs nocturnes retours courant perturbant sommeil éblouissements soudains équipements sensibles redémarrages brutaux.
• Indicateur LED statut intégré : LED verte face avant signale modes fonctionnement différents rythmes clignotement, lent appairage passerelle cours, éteinte connexion normale établie, rapide anomalie réseau échec appairage, triple flash changement type interrupteur, quintuple réinitialisation usine.
• Bouton physique multifonction local : Commande manuelle directe module sans smartphone batterie déchargée, pression simple bascule ON/OFF canal actif, appui long 5 secondes lance mode appairage Zigbee, triple pression rapide change type interrupteur externe, appui 10 secondes réinitialise paramètres usine.
• Installation monophasée sécurisée protection : Usage strictement monophasé 100-240V~ unique évitant connexions multiphases destructrices matériel, protection amont obligatoire disjoncteur magnéto-thermique MCB ou différentiel RCBO calibre 12A minimum prévenant surcharges courts-circuits électrocutions fuites terre réglementaires.

Caractéristiques Techniques

Spécifications Électriques

• Nom produit : MINI DUO-L
• Série produit : MINI Extreme series
• Type produit : Interrupteur intelligent 2 canaux Zigbee (sans neutre)
• Modèle : MINI-ZB2GS-L
• MCU : EFR32MG22 (Silicon Labs)
• Tension alimentation : 100-240V~ 50/60Hz
• Charge résistive : 8A par canal, 12A total maximum
• Puissance LED : 300W@240V par canal, 150W@100V par canal
• Puissance LED totale : 600W@240V, 300W@100V
• Charge minimale : 3W (fonctionnement sans neutre)
• Type usage : Monophasé uniquement (connexion multiphases interdite)

Spécifications Sans Fil

• Protocole sans fil : Zigbee 3.0 (IEEE 802.15.4)
• Fréquence opération : 2405-2480 MHz
• Puissance émission : ≤10 dBm
• Portée communication : Jusqu'à 50m intérieur (selon obstacles)

Construction et Dimensions

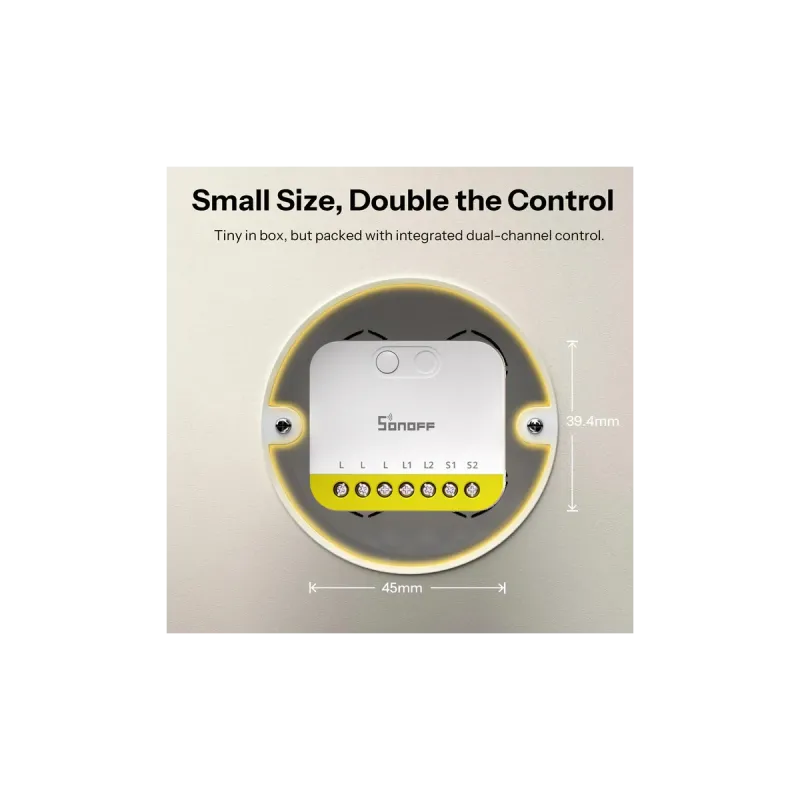

• Dimensions produit : 45 x 39.4 x 16.8 mm
• Poids net : 33g
• Couleur : Blanc
• Matériau boîtier : PC (polycarbonate)
• Type installation : Encastrement boîtier mural standard
• Profondeur boîtier requise : Minimum 40mm

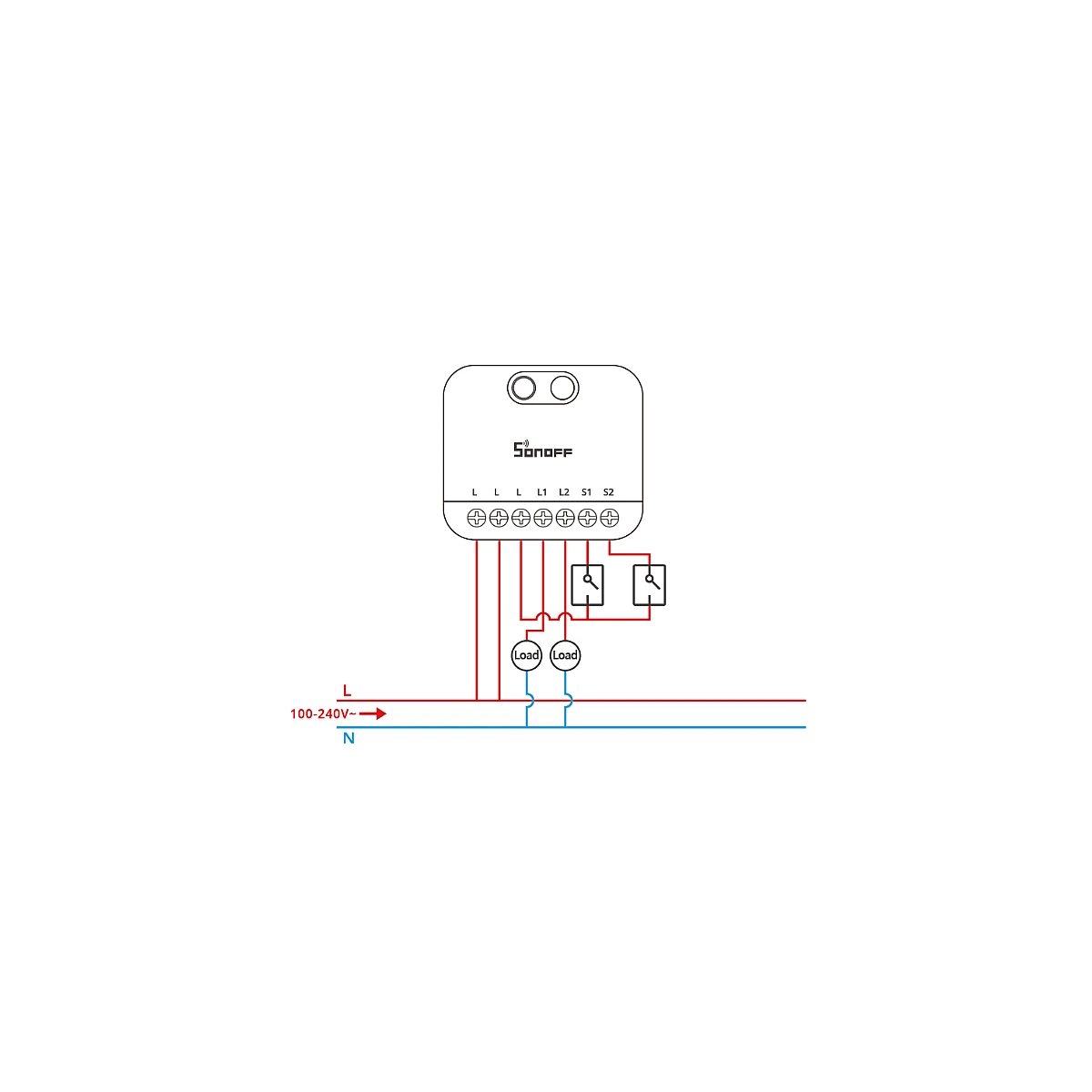

Câblage et Connexions

• Nombre bornes : 7 (L, L, L, L1, L2, S1, S2)
• Borne L (entrée) : Phase alimentation 100-240V~
• Borne L1 : Sortie phase canal 1 vers charge (100-240V~)
• Borne L2 : Sortie phase canal 2 vers charge (100-240V~)
• Borne S1 : Entrée interrupteur externe canal 1
• Borne S2 : Entrée interrupteur externe canal 2
• Type fil recommandé : Cuivre 16AWG à 14AWG SOL/STR uniquement
• Type bornes : Connexion automatique cage à ressort
• Fil neutre : Non requis pour fonctionnement
• INTERDIT : Connexion S1/S2 neutre ou terre (destruction appareil)

Interrupteurs Externes Supportés

• Type 1 : Interrupteur bascule traditionnel (défaut usine)
• Type 2 : Bouton-poussoir momentané
• Changement type : Triple pression rapide bouton → LED clignote 3x
• Montage : 2 interrupteurs indépendants pour contrôle local 2 canaux

Interface Utilisateur

• Bouton physique : 1 bouton multifonction
• LED indicateur : 1 LED verte statut double fonction
• Pression simple bouton : Bascule ON/OFF canal actif
• Appui long 5s bouton : Entrée mode appairage Zigbee (180s)
• Triple pression rapide : Changement type interrupteur externe
• Appui long 10s bouton : Réinitialisation paramètres usine

États LED Indicateur

• Clignotement lent : Mode appairage Zigbee actif (3 minutes)
• LED éteinte : Connexion normale passerelle établie
• Clignotement rapide : Connexion anormale passerelle, échec/timeout appairage
• Triple clignotement rapide : Changement type interrupteur externe confirmé
• Quintuple clignotement rapide : Réinitialisation usine déclenchée

Conditions Environnementales

• Température opération : -10°C à +40°C
• Humidité opération : 5% à 95%RH non condensante
• Lieu installation : Intérieur uniquement
• Protection poussière/eau : Aucune (installation boîtier fermé obligatoire)

Compatibilité Passerelles

• Passerelles SONOFF recommandées : ZBBridge-P, ZBBridge-U, NSPanel Pro, iHost
• Autres passerelles SONOFF compatibles : ZBDongle-P, ZBDongle-E, Dongle-M, Dongle-PMG24, Dongle-LMG21
• Compatibilité standard : Toute passerelle Zigbee 3.0 certifiée
• Mise à jour firmware : Via passerelle (version récente requise)

Fonctionnalités Application eWeLink

• Contrôle distance : Commande ON/OFF 2 canaux indépendants smartphone
• État temps réel : Affichage statut actuel chaque canal
• Programmation horaires : Plannings hebdomadaires personnalisés par canal
• Scénarios intelligents : Automatisations conditionnelles multi-appareils
• Groupement canaux : Contrôle simultané plusieurs interrupteurs
• Partage accès : Gestion multi-utilisateurs permissions granulaires
• État après coupure : Configuration comportement restauration secteur
• Notifications push : Alertes activations inattendues

Appairage et Configuration

• Premier démarrage : Entre automatiquement mode appairage (LED lent)
• Durée mode appairage : 3 minutes (180 secondes)
• Sortie mode appairage : Automatique après 3 min inactivité
• Réactivation appairage : Appui long 5s bouton jusqu'à LED lent
• Méthode ajout : Scan QR code appareil via application eWeLink
• Configuration WiFi : Non applicable (Zigbee uniquement)

Réinitialisation Usine

• Méthode 1 : Appui long 10 secondes bouton physique
• Méthode 2 : Suppression appareil via application eWeLink
• Confirmation visuelle : LED clignote 5 fois rapidement
• Effet réinitialisation : Suppression tous paramètres, retour défauts usine
• Redémarrage automatique : Après réinitialisation complétée

Installation et Sécurité

• Installation professionnelle : Électricien qualifié recommandé obligatoire
• Coupure secteur obligatoire : Disjoncteur ouvert pendant installation
• Protection amont requise : MCB ou RCBO 12A minimum avant appareil
• Usage monophasé strict : Connexion multiphases détruit appareil
• Vérification câblage : Contrôle continuité polarités avant mise tension
• Test fonctionnel : Vérification 2 canaux après installation complète
• Interdiction formelle : S1/S2 jamais connectés neutre/terre (danger)

Applications Recommandées

• Rénovation anciennes installations : Modernisation habitations sans neutre boîtiers
• Appartements immeubles anciens : Domotisation sans travaux lourds copropriétés
• Maisons individuelles : Contrôle éclairages pièces multiples depuis smartphone
• Chambres double éclairage : Plafonnier + chevet pilotés indépendamment
• Couloirs va-et-vient : Remplacement télérupteurs mécaniques obsolètes
• Bureaux espaces travail : Éclairage ambiance/tâche séparés automatisés
• Locatifs saisonniers : Contrôle distance accès locataires temporaires
• Salles bain multi-zones : Éclairage général + miroir indépendants

Avantages Installation Sans Neutre

• Économies travaux : Évite saignées murs passages gaines neutre additionnel
• Préservation esthétique : Pas enduits peintures refaire après interventions
• Installation rapide : 10-15 minutes par interrupteur versus journée rénovation
• Compatibilité patrimoine : Modernise bâtiments classés historiques sans modifications
• Coûts réduits : Pas main-œuvre électricien lourde ni matériaux câblage
• Certification maintenue : Pas nouvelle conformité installation électrique nécessaire

Certifications et Conformité

• Certifications : CE, FCC, RoHS
• Conformité EU : Directive 2014/53/EU
• Déclaration conformité : https://sonoff.tech/compliance/
• FCC ID : 2APN5-MINIZB2GSL
• Classe équipement : Class B digital device
• Exposition radiofréquences : Conforme limites FCC environnement non contrôlé
• Distance sécurité : 20 cm minimum entre antenne et corps utilisateur
• WEEE : Produit recyclable selon directive 2012/19/EU

Avertissements Sécurité Critiques

• Installation professionnelle obligatoire : Électricien qualifié uniquement
• Coupure secteur impérative : Jamais manipuler sous tension (électrocution)
• Protection amont requise : MCB/RCBO 12A installé avant appareil
• Usage monophasé strict : Multiphases interdit (destruction garantie)
• Bornes S1/S2 critiques : Jamais connecter neutre/terre (danger mortel)
• Vérification câblage : Contrôle continuité obligatoire avant mise tension
• État appairage bloquant : Appareil inactif pendant mode appairage

Dépannage Codes Erreur

• LED clignotement rapide : Connexion passerelle perdue → Vérifier passerelle/portée
• LED clignotement rapide post-appairage : Échec/timeout → Relancer appairage
• Pas réponse interrupteur externe : Vérifier type configuré (bascule/bouton)
• Chauffe anormale module : Surcharge électrique → Réduire puissance charges
• Commutations aléatoires : Interférences électromagnétiques → Éloigner sources
• Perte connexion fréquente : Portée excessive → Ajouter routeur Zigbee intermédiaire

Contenu Emballage

• 1x Module SONOFF MINI-ZB2GS-L
• 1x Manuel utilisateur multilingue
• 1x Guide installation rapide
• 1x QR code appairage
