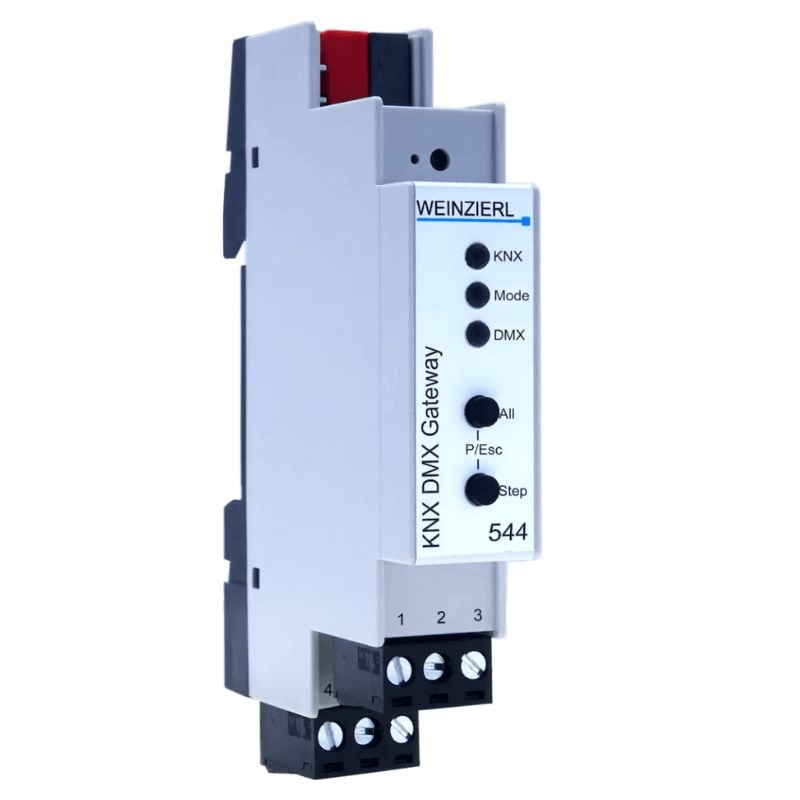

Weinzierl - Passerelle KNX DMX 544

La passerelle KNX DMX 544 est une passerelle compacte entre KNX et DMX512 avec jusqu'à 64 canaux librement configurables. DMX est un protocole pour le contrôle de l'éclairage, en particulier dans le domaine de la technologie scénique.

En mode maître, l'appareil permet de contrôler confortablement les lumières DMX, par exemple à l'aide de boutons-poussoirs KNX. Jusqu'à 64 canaux de gradation ou jusqu'à 8 canaux RGB/RGBW sont disponibles. Plusieurs sous-ensembles d'adresses DMX512 peuvent être attribués à chaque canal. Les canaux de gradation permettent la commutation /rel./abs. La gradation d'un ou plusieurs appareils DMX via KNX. Les canaux RGB/RGBW permettent de contrôler des appareils DMX compatibles RGB/RGBW. Chaque couleur RGB et chaque attribut HSV peuvent être contrôlés individuellement via KNX. Chaque canal peut être relié à un maximum de 8 scènes. De plus, 4 séquenceurs sont disponibles dans la passerelle pour effectuer des tâches plus complexes.
En mode esclave, les actionneurs KNX peuvent être contrôlés à partir du DMX. Par exemple, l'éclairage de la pièce, qui fait partie de l'installation KNX, peut être contrôlé via un panneau de contrôle d'éclairage DMX. Jusqu'à 64 adresses DMX512 peuvent être évaluées individuellement et envoyées à KNX. La valeur de gradation, la commutation avec le seuil de commutation et la valeur RGB sont disponibles pour interprétation.

En mode esclave, les actionneurs KNX peuvent être contrôlés à partir du DMX. Par exemple, l'éclairage de la pièce, qui fait partie de l'installation KNX, peut être contrôlé via un panneau de contrôle d'éclairage DMX. Jusqu'à 64 adresses DMX512 peuvent être évaluées individuellement et envoyées à KNX. La valeur de gradation, la commutation avec le seuil de commutation et la valeur RGB sont disponibles pour interprétation.

Caractéristiques techniques

Données mécaniques

• Boîtier : plastique
• Appareil monté sur rail DIN, largeur : 1 module (18 mm)

Commandes et indicateurs

• 2 boutons et 3 LED, multicolores
• Bouton de programmation KNX avec LED (rouge)

DMX

• Type : DMX512
• RS-485, 250 kBit/s
• Maître ou esclave

Alimentation électrique

• Bus KNX environ 4 mA
• Tension d'alimentation côté DMX 12 ... 24 V⎓
• Côté DMX environ 5 mA

Connecteurs

• Connecteur pour le bus KNX (rouge / noir)
• Connecteur à vis enfichable (3 pôles) pour DMX
• Connecteur à vis enfichable (3 pôles) pour l'alimentation électrique
