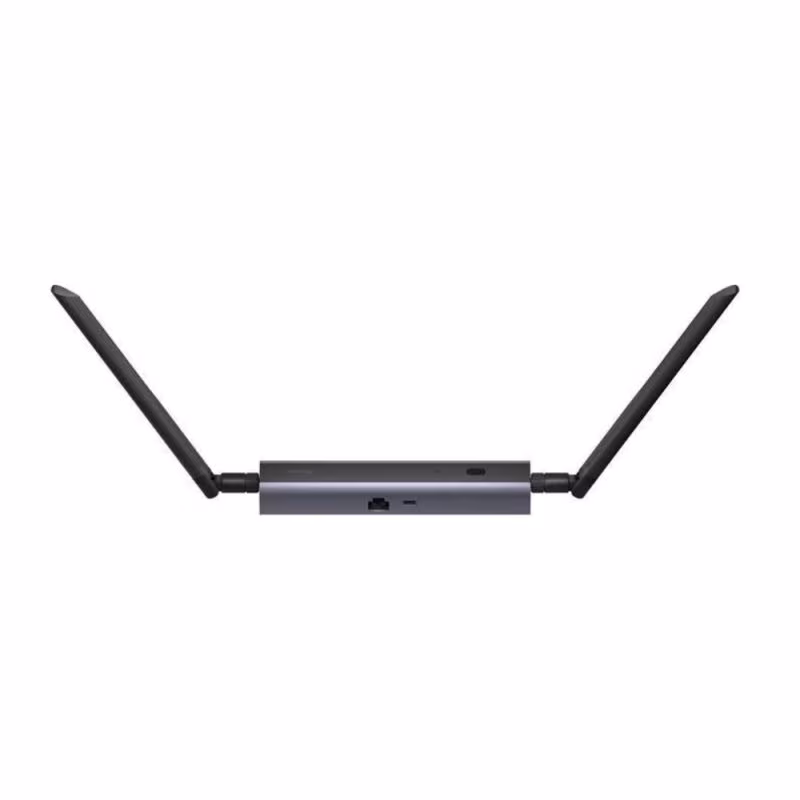

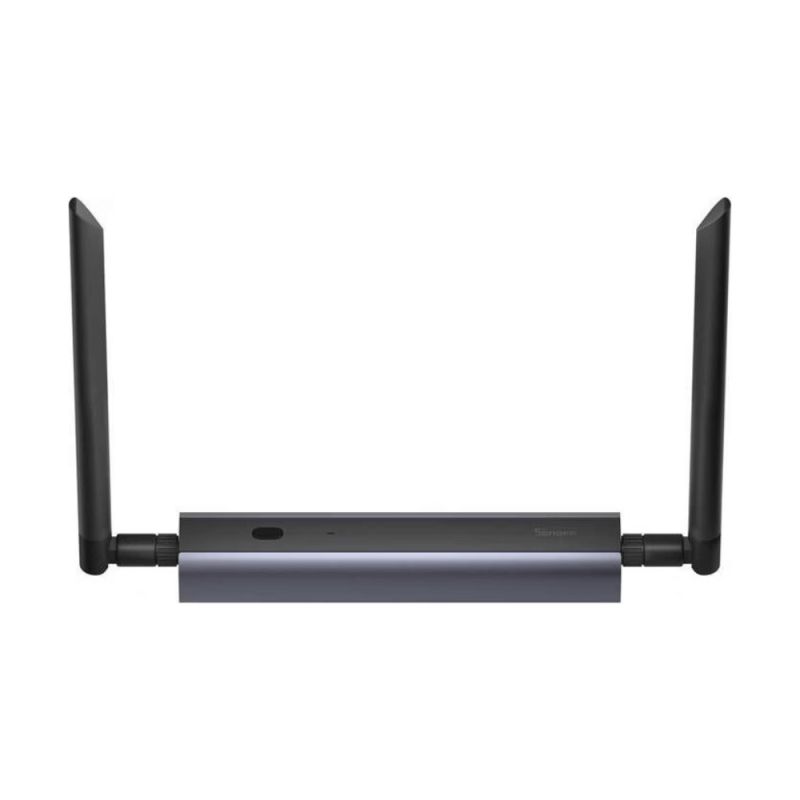

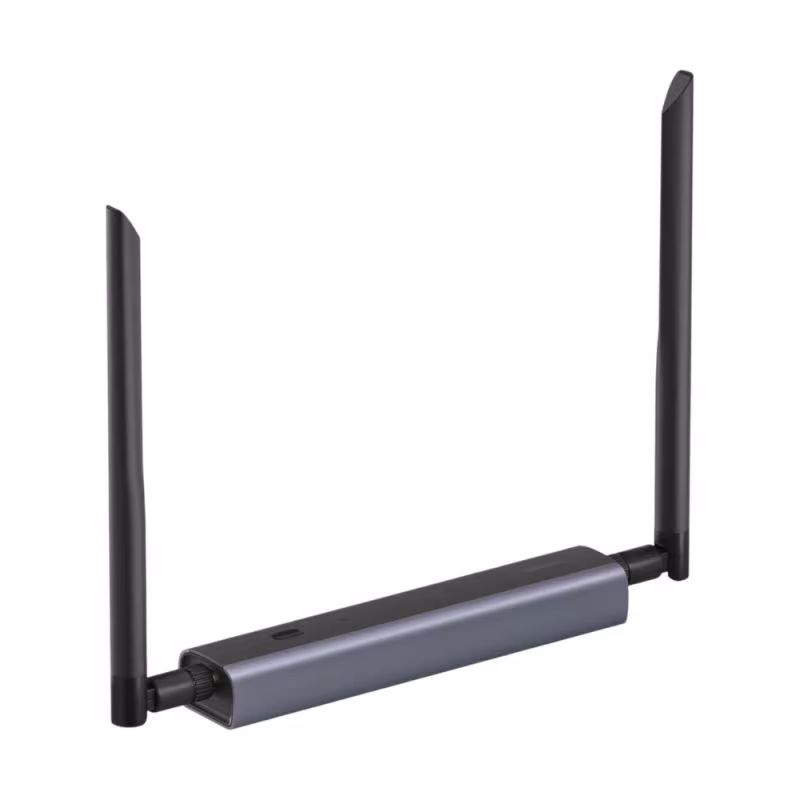

SONOFF Dongle Max - Passerelle Zigbee/Thread PoE avec Console Web

Présentation Générale

Le SONOFF Dongle Max représente l'évolution ultime des passerelles Zigbee pour installation domotique professionnelle et passionnés exigeants. Propulsé par une architecture dual-chip combinant l'ESP32-D0WDR2 (pour la connectivité réseau) et l'EFR32MG24 (pour les protocoles Zigbee/Thread), ce coordinateur nouvelle génération offre des performances, une flexibilité et une fiabilité sans précédent dans sa catégorie.

La caractéristique distinctive du Dongle Max réside dans sa triple connectivité intégrée : Power over Ethernet (PoE 802.3af/at), Wi-Fi 2.4GHz et USB Type-C. Cette polyvalence unique permet un déploiement optimal dans n'importe quelle configuration, du serveur racké en baie informatique jusqu'à l'installation murale autonome en passant par le NAS ou mini-PC. L'alimentation PoE élimine le besoin de câbles d'alimentation séparés et garantit une stabilité d'alimentation maximale, idéale pour les installations critiques nécessitant une haute disponibilité.

Le Dongle Max intègre une console web complète accessible localement via navigateur, révolutionnant la gestion des passerelles Zigbee. Cette interface intuitive permet de surveiller en temps réel l'état du réseau, de consulter les journaux système, de flasher ou changer de firmware à distance sans démontage, de configurer les webhooks et VPN, et d'ajuster tous les paramètres avancés du système. Fini les lignes de commande complexes : toute la puissance de configuration est désormais accessible via une interface graphique moderne et responsive.

Équipé de deux antennes externes 5dBi omnidirectionnelles et orientables à 360°, le Dongle Max offre une couverture radio exceptionnelle pouvant atteindre 200 mètres en champ libre. Son boîtier compact en aluminium anodisé (110x62x26mm) assure une dissipation thermique optimale et une robustesse éprouvée (test brouillard salin 24h). Le design soigné intègre des LED de statut personnalisables, un bouton multi-fonction et un système de fixation murale intégré avec fichiers 3D open-source disponibles pour supports sur-mesure. Compatible nativement avec Home Assistant (auto-découverte), Zigbee2MQTT, openHAB, ioBroker, Domoticz et eWeLink CUBE, le Dongle Max supporte également les fonctionnalités avancées comme MQTT, webhooks automatisés, accès distant sécurisé via WireGuard VPN et gestion multi-dongles depuis une interface unique.

Fonctions Clés

• Liberté de déploiement totale : Choisissez la connexion adaptée à chaque situation - PoE pour intégration en armoire réseau, Wi-Fi pour installation murale sans câblage, USB pour usage nomade ou serveur existant
• Zéro ligne de commande requise : Gérez tout depuis votre navigateur web - monitoring réseau temps réel, flashage firmware, configuration avancée, consultation logs - interface graphique intuitive pour tous niveaux
• Installation professionnelle simplifiée : Alimentation et données sur un seul câble Ethernet grâce au PoE, idéal pour baies informatiques, faux plafonds ou installations distantes sans prise électrique à proximité
• Couverture radio maximale : Double antenne haute performance pour éliminer les zones mortes, ajustables indépendamment selon votre configuration architecturale et obstacles environnementaux
• Évolutivité sans limite : Changez de rôle en un clic selon vos besoins - coordinateur aujourd'hui, routeur demain, ou MultiPAN pour gérer simultanément Zigbee et Thread sans investissement matériel supplémentaire
• Intégration Home Assistant native : Découverte automatique via MQTT avec création instantanée des entités de monitoring, zéro configuration manuelle pour dashboard temps réel complet
• Sauvegardes automatisées garanties : Programmez des webhooks pour backup quotidien automatique de votre configuration Zigbee, recevez des alertes instantanées en cas de problème réseau
• Administration à distance sécurisée : Accédez à votre console web depuis n'importe où via VPN WireGuard intégré, gérez vos dongles en déplacement sans compromettre la sécurité
• Parc multi-sites simplifié : Administrez plusieurs dongles depuis une interface unique, basculez entre vos installations en un clic, backup centralisé pour gestion professionnelle
• Monitoring visuel instantané : LED programmables selon vos codes couleur - identifiez l'état de chaque dongle d'un coup d'œil dans votre baie de brassage
• Supervision centralisée : Publication automatique de toutes les métriques système vers votre broker MQTT, intégrez le dongle dans votre monitoring existant sans développement
• Fiabilité industrielle : Boîtier aluminium pour dissipation thermique passive, résistance à la corrosion validée, fixation murale robuste - conçu pour fonctionner 24/7 sans maintenance
• Communauté et personnalisation : Fichiers 3D open-source pour créer vos supports sur-mesure, communauté active pour partage d'expérience et cas d'usage avancés
• Compatible tous écosystèmes : Fonctionne immédiatement avec votre plateforme préférée en TCP ou USB, pas de vendor lock-in, migration facilitée entre solutions domotiques
• Maintenance automatisée : Activez l'auto-update pour recevoir les améliorations firmware sans intervention, ou contrôlez manuellement chaque mise à jour selon votre politique IT
• Troubleshooting professionnel : Logs exhaustifs avec filtrage avancé et export, diagnostiquez rapidement tout problème réseau ou périphérique problématique.



Caractéristiques Techniques

Spécifications Matérielles

• Modèle : Dongle-M (Dongle Max)
• Architecture : Dual-chip ESP32-D0WDR2 + EFR32MG24
• Puce réseau : Espressif ESP32-D0WDR2 (Dual-core Xtensa 32-bit LX6)
• Puce radio Zigbee/Thread : Silicon Labs EFR32MG24 (ARM Cortex-M33)
• Mémoire Flash MG24 : 1536 KB
• Mémoire RAM MG24 : 256 KB
• Mémoire Flash ESP32 : 4 MB
• Mémoire PSRAM ESP32 : Intégrée

Alimentation et Connectivité

• Alimentation USB Type-C : 5V⎓1A (5W)
• Alimentation PoE : 48V⎓0.25A (IEEE 802.3af/at)
• Consommation nominale : ~5W en charge
• Connecteur Ethernet : RJ45 Gigabit (10/100/1000 Mbps)
• PoE standard : IEEE 802.3af (PoE) / 802.3at (PoE+)
• Wi-Fi : IEEE 802.11 b/g/n 2.4 GHz
• Portée Wi-Fi : Jusqu'à 100m en champ libre
• USB : Type-C (données + alimentation)
• Câble USB fourni : Type-C vers USB-A

Spécifications Radio Zigbee/Thread

• Fréquence RF : 2.4 GHz ISM band
• Protocoles supportés : IEEE 802.15.4, Zigbee 3.0, Thread (OpenThread)
• Puissance d'émission : +20 dBm maximum
• Sensibilité réception : -103 dBm typique
• Nombre d'antennes : 2 antennes externes
• Type antenne : Omnidirectionnelle orientable 360°
• Gain antenne : 5 dBi par antenne
• Connecteurs antenne : RP-SMA femelle (x2)
• Portée Zigbee : Jusqu'à 200m en champ libre
• Portée intérieure : 40-60m selon environnement

Console Web et Fonctionnalités

• Accès console : Via navigateur web (HTTP/HTTPS)
• URL par défaut : http://dongle-m.local ou adresse IP
• Authentification : Login/mot de passe protégé
• Reset mot de passe : Double-clic bouton physique
• Monitoring temps réel : Uptime, CPU, RAM, état réseau, connexions Zigbee
• Gestion firmware : Flash, switch et mise à jour depuis interface
• Logs système : Consultation, filtrage et export logs
• Configuration réseau : Ethernet, Wi-Fi, USB via interface graphique
• Webhooks : Configuration hooks personnalisés (backup, alertes)
• MQTT : Configuration broker et publication métriques
• VPN WireGuard : Configuration tunnel sécurisé pour accès distant
• Multi-dongles : Gestion centralisée de plusieurs unités
• LED personnalisables : Configuration couleurs par état
• Auto-update : Mise à jour automatique firmware disponible

Compatibilité Protocoles

• Zigbee 3.0 : Coordinateur (firmware EmberZNet pre-installé)
• Routeur Zigbee : Extension réseau maillé
• Thread : OpenThread RCP (Radio Co-Processor)
• Matter over Thread : Via firmware OpenThread RCP
• MultiPAN : Zigbee + Thread simultanés (firmware dédié)
• Firmware disponibles : Coordinator, Router, OpenThread RCP, MultiPAN RCP
• Changement firmware : Depuis console web sans démontage

Compatibilité Plateformes

• Home Assistant : ZHA (auto-découverte TCP/USB)
• Zigbee2MQTT : Support complet TCP et USB
• openHAB : Binding EmberZNet compatible
• ioBroker : Adapter compatible
• Domoticz : Plugin compatible
• Jeedom : Plugin Zigbee
• eWeLink CUBE : Intégration native
• Mode connexion : TCP/IP (Ethernet/Wi-Fi) ou USB
• Auto-découverte : Home Assistant (ZHA via MQTT)

Périphériques Zigbee Compatibles

• SONOFF : Tous périphériques Zigbee SONOFF
• Aqara : Capteurs, interrupteurs, modules, serrures, thermostats
• Philips Hue : Ampoules, rubans LED, spots, télécommandes
• IKEA Trådfri : Éclairage, stores, prises, télécommandes
• Tuya : Large gamme périphériques Zigbee
• Xiaomi : Capteurs environnement, interrupteurs
• Legrand : Interrupteurs, variateurs, prises
• Autres marques : Bosch, Osram, Ledvance, Innr, Schneider Electric
• Comptabilité détaillée : zigbee.blakadder.com pour liste complète

Capacités Réseau

• Nœuds directs : Jusqu'à 200+ selon firmware
• Nœuds réseau total : Illimité via routeurs
• Topologie : Maillage (mesh) auto-réparant
• Canaux Zigbee : 11-26 (2.4 GHz)
• Sélection canal : Automatique ou manuel
• Coexistence multi-dongles : Oui avec canaux séparés
• QoS réseau : Priorisation trafic automatique

Caractéristiques Physiques

• Dimensions : 110 x 62 x 26 mm (boîtier seul)
• Dimensions avec antennes : ~180mm hauteur (antennes verticales)
• Poids : Environ 120g avec antennes
• Boîtier : Aluminium anodisé + PC+ABS
• Couleur : Gris anthracite
• LED de statut : RGB multicolore programmables
• Bouton : Multifonction (reset, mode pairing, reset mot de passe)
• Fixation murale : Intégrée avec vis (incluses)
• Fichiers 3D : Disponibles sur MakerWorld pour supports personnalisés
• Dissipation thermique : Passive via boîtier aluminium
• Résistance : Test brouillard salin 24h validé

Interfaces et Ports

• Port Ethernet : RJ45 Gigabit (PoE capable)
• Port USB : Type-C (données + 5V alimentation)
• Antennes RF : 2x RP-SMA femelle
• Voyants LED : Indicateurs de statut RGB
• Bouton physique : Accès façade avant

Conditions Environnementales

• Température fonctionnement : -10°C à +60°C
• Humidité fonctionnement : 5% à 95% RH (sans condensation)
• Température stockage : -20°C à +70°C
• Altitude maximale : 2000 mètres
• Lieu utilisation : Intérieur uniquement
• Protection IP : IP20 (usage intérieur sec)

Fonctionnalités Avancées

• Backup automatisé : Configuration sauvegarde programmée via webhooks
• Alertes réseau : Notification instantanée déconnexion via webhooks
• Monitoring MQTT : Publication métriques système vers broker
• Dashboard Home Assistant : Entités automatiques (uptime, CPU, RAM, réseau)
• Accès VPN distant : Tunnel WireGuard pour gestion hors réseau local
• Multi-dongles centralisé : Gestion plusieurs unités interface unique
• LED personnalisables : Couleurs configurables par état système
• Logs exportables : Téléchargement logs pour analyse externe
• API REST : Contrôle programmatique via API HTTP
• mDNS/Bonjour : Découverte réseau automatique (dongle-m.local)

Certifications et Normes

• Conformité CE : Directive RED 2014/53/EU
• Conformité FCC : Part 15 Class B
• RoHS : Directive 2011/65/EU conforme
• EMC : EN 301 489
• RF : EN 300 328
• Sécurité électrique : EN 62368-1
• PoE : IEEE 802.3af/at conforme

Accessoires et Documentation

• Antennes : 2x antennes 5dBi RP-SMA (montées)
• Câble USB : Type-C vers USB-A 1.5m
• Kit fixation murale : Vis et chevilles incluses
• Guide démarrage : QR code vers documentation en ligne
• Site dédié : dongle.sonoff.tech (tutoriels complets)
• Communauté : Reddit SONOFF actif
• Fichiers 3D : MakerWorld collection SONOFF Dongle
• Firmware : Téléchargeables via console web

Avantages vs Dongle Plus MG24

• Connectivité : Triple (PoE/Wi-Fi/USB) vs USB seul
• Alimentation : PoE 802.3af/at pour installations pro
• Gestion : Console web complète vs configuration externe
• Architecture : Dual-chip ESP32+MG24 vs MG24 seul
• Antennes : Double 5dBi vs simple 3dBi
• Boîtier : Aluminium grand format vs compact plastique
• Fonctionnalités : Webhooks, VPN, MQTT, multi-dongles intégrés
• Auto-découverte : Home Assistant natif via MQTT
• Fixation : Murale intégrée + fichiers 3D disponibles
• Usage : Installation professionnelle vs usage domestique

Cas d'Usage Recommandés

• Installations professionnelles : PME, bureaux, commerces
• Smart buildings : Immeubles connectés multi-logements
• Serveurs rack : Intégration armoire réseau via PoE
• Installations distantes : Accès console via Wi-Fi ou VPN
• Multi-sites : Gestion centralisée plusieurs dongles
• Haute disponibilité : Monitoring MQTT + webhooks alertes
• Maisons étage : Couverture étendue double antenne 5dBi
• Systèmes critiques : Backup automatisé + logs exhaustifs

Contenu de l'Emballage

• 1x Passerelle SONOFF Dongle Max (Dongle-M)
• 2x Antennes 5dBi RP-SMA (pré-montées)
• 1x Câble USB Type-C vers USB-A (1.5m)
• 1x Kit fixation murale (vis + chevilles)
• 1x Guide de démarrage rapide avec QR codes
