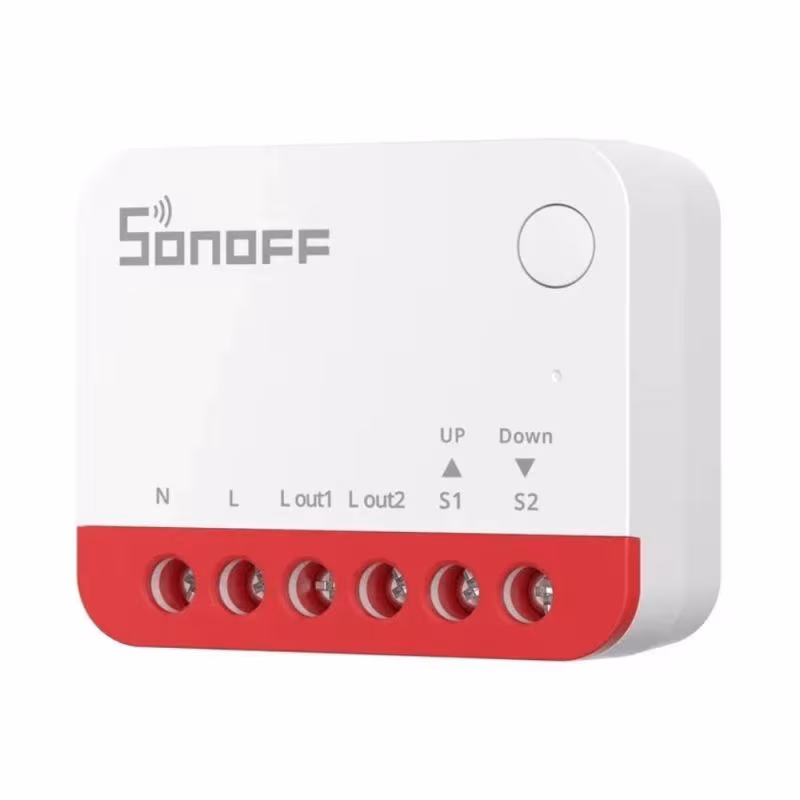

SONOFF MINI-ZBRBS - Module intelligent Zigbee pour volets roulants et stores

Introduction

Le SONOFF MINI-ZBRBS est un module compact Zigbee 3.0 qui transforme n'importe quel volet roulant motorisé en système intelligent. Ultra-compact (39,5×33×16,8 mm), il s'installe dans les boîtiers muraux standards et prend en charge les moteurs jusqu'à 1A. Compatible avec les passerelles Zigbee, il offre contrôle à distance, programmation horaire et intégration dans des scènes domotiques. Sa fonction répéteur Zigbee renforce la couverture du réseau.

Caractéristiques principales

Design ultra-compact

• Dimensions : 39,5×33×16,8 mm, poids 25,1g
• S'intègre dans boîtiers muraux standards
• Boîtier polycarbonate blanc
• Installation invisible derrière plaque de finition

Compatibilité moteurs

• Alimentation : 100-240V~ 50/60Hz, charge max 1A
• Compatible moteurs tubulaires volets roulants, stores, rideaux électriques
• 2 sorties (Lout1/Lout2) pour contrôle bidirectionnel
• Protection : arrêt automatique après 2 minutes
• Inversion de sens possible

Technologie Zigbee 3.0

• Microcontrôleur EFR32MG21
• Fréquence 2405-2480 MHz, puissance ≤10dBm
• Fonction répéteur intégré pour étendre le réseau

Contrôle au pourcentage

• Positionnement précis de 0% à 100%
• Calibration automatique ou manuelle de la course
• Mémorisation positions haute et basse
• Recalibration possible en cas de dérive

Compatibilité interrupteurs

• Interrupteurs momentanés (boutons-poussoirs)
• Interrupteurs à bascule 3 positions
• 3 modes : Edge Mode (défaut), Pulse Mode, Following Mode
• Changement de mode par triple clic sur bouton module

Bouton et LED indicatrice

• Bouton multifonction pour configuration
• LED bleue : allumée fixe (connecté), clignotement lent (appairage), clignotement rapide (anomalie), respiration (calibration)

Application eWeLink

• Contrôle à distance iOS/Android
• Ouverture/fermeture et positionnement au pourcentage
• Programmation horaire
• Scènes intelligentes multi-dispositifs
• Partage d'accès famille

Spécifications techniques

Généralités

• Modèle : MINI-ZBRBS (série MINI Extreme)
• MCU : EFR32MG21
• Dimensions : 39,5×33×16,8 mm
• Poids : 25,1g
• Matériau : PC blanc

Électrique

• Alimentation : 100-240V~ 50/60Hz
• Charge : 1A max
• Tension impulsion : 4kV
• Cycles : 10 000

Environnement

• Usage : Intérieur uniquement
• Température fonctionnement : -10°C à +40°C
• Humidité : 5-95% RH sans condensation
• Altitude max : 2000m

Connectivité

• Protocole : Zigbee 3.0 (2405-2480 MHz)
• Puissance : ≤10dBm
• Répéteur Zigbee : Oui

Câblage

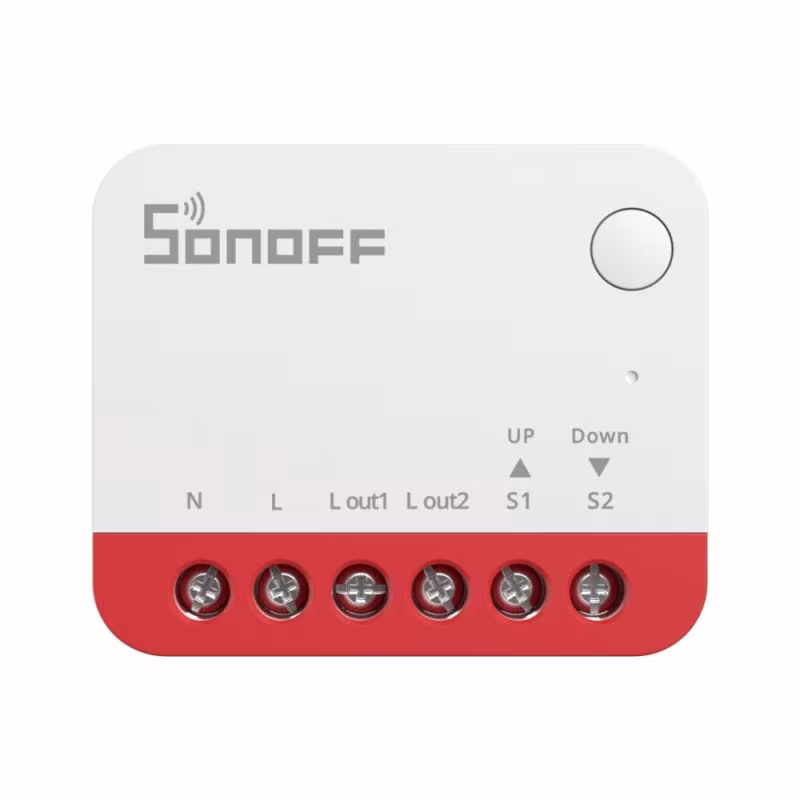

• 6 bornes : N (neutre), L (phase), Lout1/Lout2 (sorties moteur), S1/S2 (interrupteurs)
• Diamètre recommandé : 18AWG à 14AWG cuivre

Certifications

• CE, FCC (2APN5-MINIZBRBS), RoHS
• Directive UE 2014/53/EU
