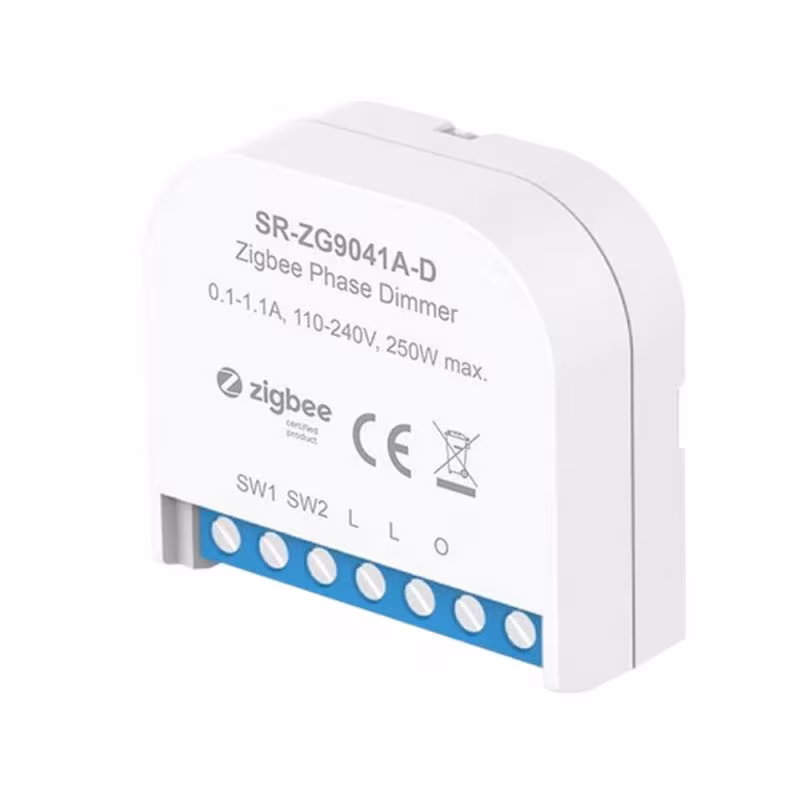

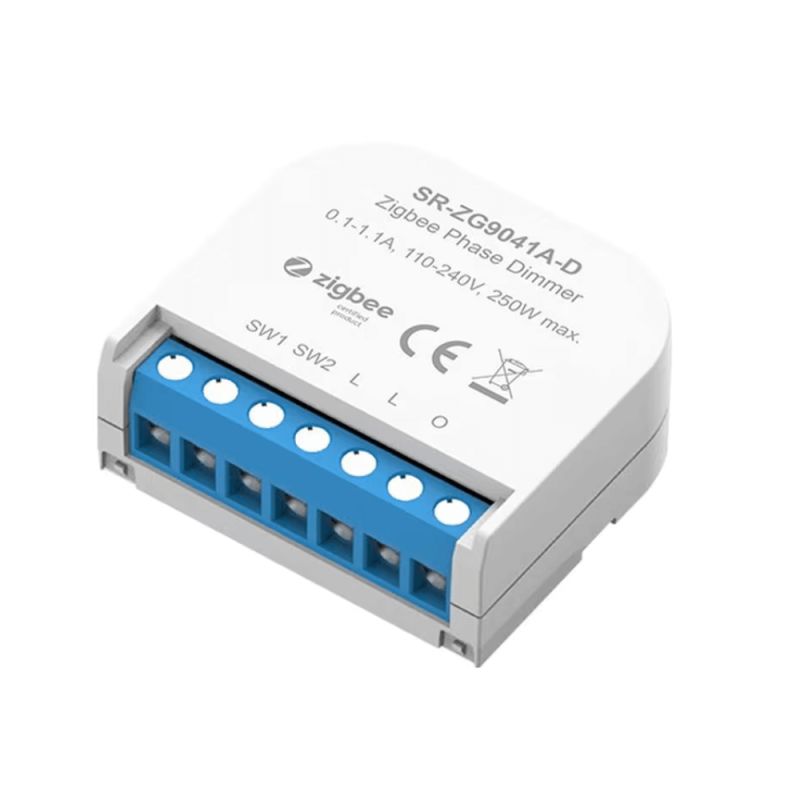

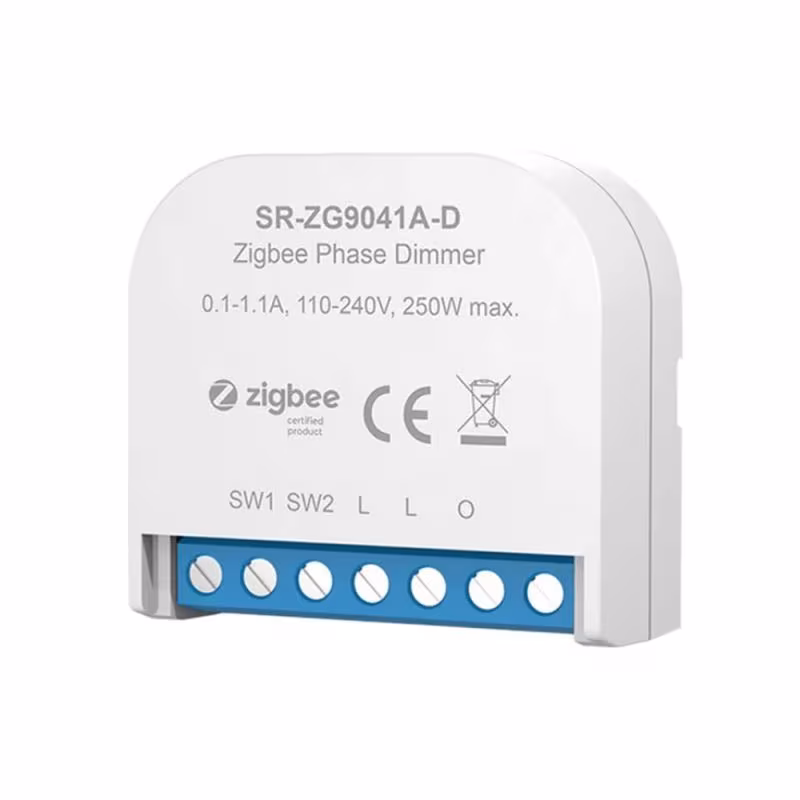

Sunricher SR-ZG9041A-D - Micro-variateur intelligent Zigbee 3.0

Introduction

Le Sunricher SR-ZG9041A-D est un micro-variateur intelligent ultra-compact basé sur le protocole Zigbee 3.0, conçu pour transformer vos éclairages traditionnels en luminaires connectés pilotables à distance. Avec ses dimensions miniatures de seulement 42×38×16 mm, ce module se glisse discrètement dans n'importe quel boîtier d'encastrement standard, même les plus compacts. Doté d'un microprocesseur avancé et d'algorithmes de détection intelligente de charge, il offre une compatibilité exceptionnelle avec une large gamme de sources lumineuses : LED dimmables, ampoules halogènes, transformateurs électroniques et sources incandescentes. Sa flexibilité d'installation avec ou sans fil neutre, associée à sa fonction de mesure de consommation électrique, en fait la solution idéale pour moderniser votre éclairage existant sans travaux majeurs.

Caractéristiques principales

Ultra-compact et universel

• Dimensions miniatures : 42×38×16 mm pour installation dans boîtiers d'encastrement standard 86×86 mm
• Installation flexible : fonctionne avec ou sans fil neutre (connexion 2 fils ou 3 fils)
• Large plage de tension : 100-240V AC en entrée et sortie
• Puissance maximale : jusqu'à 250W @ 230V (125W @ 110V)
• S'intègre dans les installations électriques existantes sans modification majeure

Protocole Zigbee 3.0 avancé

• Basé sur le dernier protocole Zigbee 3.0 pour compatibilité maximale
• Compatible avec tous les coordinateurs et passerelles Zigbee universels
• Fonction TouchLink pour appairage direct avec télécommandes Zigbee (sans coordinateur)
• Support des télécommandes Zigbee Green Power sans pile
• Mise à jour firmware automatique via OTA (Over-The-Air)

Compatibilité étendue avec sources lumineuses

• Ampoules LED dimmables (avec facteur de puissance > 0,5)
• Drivers LED dimmables (jusqu'à 200W @ 230V)
• Éclairage incandescent traditionnel (jusqu'à 250W @ 230V)
• Lampes halogènes haute tension (jusqu'à 250W @ 230V)
• Lampes halogènes basse tension avec transformateurs électroniques ELV (jusqu'à 200W @ 230V)
• Lampes halogènes avec transformateurs ferromagnétiques MLV
• Tubes fluorescents compacts CFL dimmables

Modes de variation intelligents

• Variation trailing edge (phase descendante) par défaut pour charges résistives et capacitives
• Variation leading edge (phase montante) disponible pour charges inductives (préréglage usine)
• Détection intelligente automatique du type de charge connectée
• Fonction soft start pour protéger les ampoules et éviter les pics de courant
• Algorithme avancé de gestion de charge pour performances optimales

Installation sans neutre simplifiée

• Fonctionne en connexion 2 fils (sans neutre) ou 3 fils (avec neutre)
• Charge minimale requise sans neutre : 20W @ 240V AC
• Module Bypass disponible séparément pour charges inférieures à 20W
• Idéal pour rénovation d'installations existantes sans fil neutre disponible

Fonctions avancées de personnalisation

• Réglage de la luminosité minimale : définit le niveau de gradation le plus bas (évite le scintillement)
• Réglage de la luminosité de démarrage : définit le niveau d'allumage initial (1-50%)
• Évite les problèmes de démarrage des drivers LED à faible intensité
• Boutons dédiés pour configuration simple et rapide
• Sauvegarde des réglages en mémoire permanente

Mesure de consommation électrique

• Fonction de mesure de puissance active en temps réel
• Suivi de la consommation énergétique pour optimisation et économies
• Données accessibles via application ou coordinateur Zigbee
• Permet un suivi précis de votre consommation d'éclairage

Flexibilité de contrôle

• Compatible avec interrupteurs momentanés (poussoirs)
• Compatible avec interrupteurs à bascule traditionnels
• Compatible avec interrupteurs va-et-vient (trois voies)
• Appui court : marche/arrêt
• Appui long : variation progressive de l'intensité lumineuse
• Fonction mémoire : rappelle la dernière intensité utilisée

Appairage et configuration simplifiés

• Appairage classique via coordinateur ou passerelle Zigbee
• TouchLink rapide : appairage direct avec télécommandes Zigbee en moins de 10 cm
• Apprentissage avec jusqu'à 20 télécommandes Zigbee Green Power cinétiques
• Réinitialisation d'usine simple (5 appuis ou 5 mises sous tension)
• Indication visuelle par clignotements de la lampe connectée

Spécifications techniques

Alimentation et puissance

• Tension d'entrée : 100-240V AC, 50/60 Hz
• Tension de sortie : 100-240V AC
• Courant de sortie : 0,1-1,1A
• Puissance maximale selon charge :
  • Ampoules LED dimmables : 200W @ 230V / 100W @ 110V
  • Drivers LED dimmables : 200W @ 230V / 100W @ 110V
  • Incandescence et halogène HT : 250W @ 230V / 125W @ 110V
  • Halogène BT avec transfo électronique : 200W @ 230V / 100W @ 110V

Dimensions et installation

• Dimensions : 42×38×16 mm (L×l×H)
• Poids : Ultra-léger (poids non spécifié)
• Installation : Boîtier d'encastrement standard 86×86 mm ou boîtier rond
• Connexions : Bornes à vis sécurisées
• Montage rail DIN : Support optionnel disponible séparément
• Cache serre-fils : Accessoire optionnel pour finition soignée

Protocole Zigbee

• Protocole : Zigbee 3.0
• Type d'appareil : End device (appareil terminal)
• Fonction TouchLink : Oui, pour appairage direct avec télécommandes
• Clusters Zigbee en entrée : 0x0000 (Basic), 0x0003 (Identify), 0x0004 (Groups), 0x0005 (Scenes), 0x0006 (On/Off), 0x0008 (Level Control), 0x0702 (Simple Metering), 0x0b04 (Electrical Measurement), 0x0b05 (Diagnostics)
• Clusters Zigbee en sortie : 0x0019 (OTA)

Modes de variation

• Mode par défaut : Trailing edge (phase descendante)
• Mode optionnel : Leading edge (phase montante) - préréglage usine
• Méthode : Commutation électronique à semi-conducteur

Fonctions avancées

• Détection intelligente automatique du type de charge
• Mesure de puissance active et d'énergie
• Fonction soft start pour allumage progressif
• Réglage luminosité minimale et de démarrage
• Mise à jour OTA automatique (toutes les 10 minutes)

Compatibilité interrupteurs

• Interrupteurs momentanés (poussoirs)
• Interrupteurs à bascule (toggle)
• Interrupteurs va-et-vient (trois voies)
• Tous types d'interrupteurs standard

Conditions d'utilisation

• Température de fonctionnement : Non spécifiée dans le manuel (usage intérieur standard)
• Montage : À l'intérieur de boîtiers d'encastrement muraux conformes aux réglementations
• Protection : À installer dans boîtier de protection approprié

Contenu de la livraison

• 1× micro-variateur SR-ZG9041A-D
• Documentation utilisateur

Accessoires optionnels (vendus séparément)

• Module Bypass pour charges < 20W en installation sans neutre
• Cache serre-fils pour finition esthétique
• Support de montage rail DIN
