Sonoff ZBMINIR2 - Micromodule Intelligent Zigbee Extreme Ultra-Compact

Présentation

Le micromodule Zigbee ultra-compact qui transforme n'importe quel interrupteur en commande intelligente.

Le Sonoff ZBMINIR2, baptisé "MINI Extreme", révolutionne l'installation domotique en proposant le micromodule Zigbee le plus compact du marché (39,5 x 33 x 16,8 mm). Conçu pour s'intégrer discrètement dans les boîtiers électriques européens, chinois 86 et américains 120, ce module ingénieux se dissimule derrière votre interrupteur existant pour le rendre intelligent sans modifier l'esthétique de votre installation. Grâce à sa puce EFR32MG21 de nouvelle génération et son mode "Turbo", il étend la portée de communication jusqu'à 200 mètres en champ libre, soit 5 fois plus que le modèle précédent ZBMINI. Au-delà de sa fonction de commutation intelligente, le ZBMINIR2 joue un rôle crucial dans votre réseau Zigbee en agissant comme routeur, capable de supporter jusqu'à 64 appareils terminaux pour densifier et stabiliser votre maillage domotique. Compatible avec une large gamme d'interrupteurs externes (momentanés, à bascule, SPDT, contacts de porte), il s'adapte à toutes les configurations électriques existantes tout en offrant des fonctionnalités avancées comme le mode "Detach" spécialement conçu pour piloter les ampoules connectées sans les déconnecter du réseau.

Fonctions clés

Format ultra-compact pour installation universelle Avec seulement 39,5 x 33 x 16,8 mm pour 26,7 grammes, le ZBMINIR2 se glisse aisément dans les boîtiers muraux standards même les plus exigus. Il s'adapte parfaitement aux boîtiers européens ronds et rectangulaires, aux formats chinois 86 type et américains 120 type, garantissant une installation réussie dans toutes les configurations architecturales. Sa conception ergonomique optimise l'espace disponible dans le boîtier, facilitant le câblage et permettant d'installer plusieurs modules côte à côte si nécessaire. Le boîtier en polycarbonate ignifuge V0 assure une sécurité maximale tandis que les certifications CE, FCC, ISED et RoHS attestent de la conformité aux normes internationales les plus strictes.

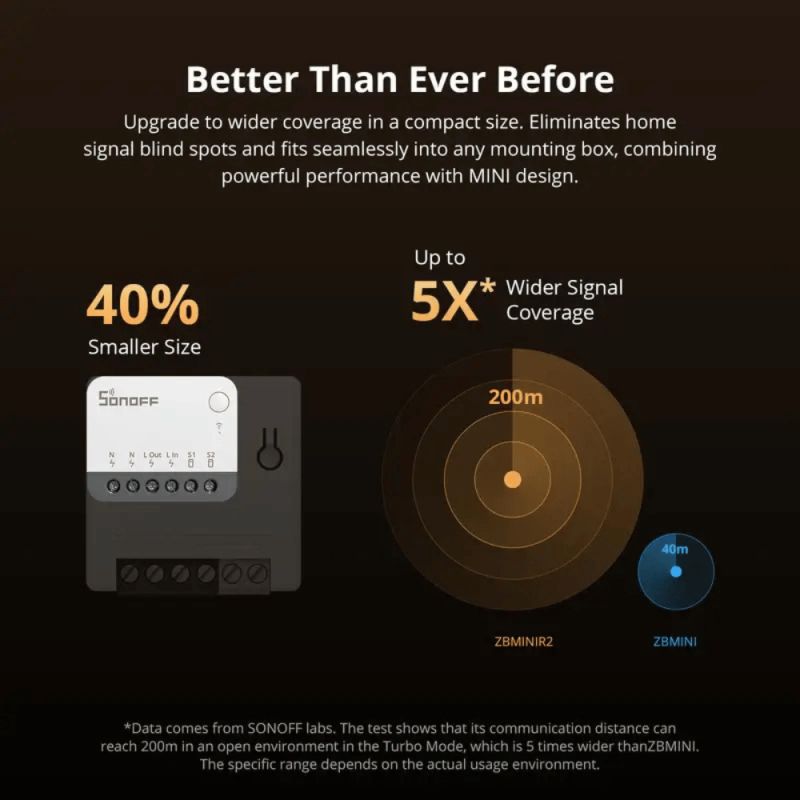

Routeur Zigbee haute performance avec mode Turbo Le ZBMINIR2 ne se contente pas de commander votre éclairage : il devient un maillon essentiel de votre réseau Zigbee en fonctionnant comme routeur permanent. Grâce au mode "Turbo" basé sur la puce EFR32MG21, il atteint une portée de communication de 200 mètres en espace ouvert, éliminant efficacement les zones mortes dans votre habitation. Chaque module peut relayer le signal vers 64 appareils terminaux Zigbee, créant ainsi un maillage robuste et auto-réparant. Cette fonction de répéteur est particulièrement précieuse dans les grandes maisons ou les installations comportant de nombreux capteurs et actionneurs, où la multiplication des routeurs garantit une couverture homogène et une fiabilité à toute épreuve.

Compatibilité totale avec interrupteurs existants et mode Detach Le ZBMINIR2 s'harmonise parfaitement avec vos interrupteurs muraux actuels grâce à son entrée "S" configurable. Il accepte les interrupteurs momentanés (poussoirs), à bascule traditionnels, SPDT, et même les contacts de porte, offrant une flexibilité d'installation inégalée. Le mode "Detach" représente une innovation majeure pour les utilisateurs d'ampoules intelligentes : il maintient l'alimentation permanente de la lampe même lorsque l'interrupteur mural est en position "off", évitant ainsi la déconnexion du réseau de l'ampoule connectée. L'interrupteur physique devient alors un simple bouton de scène qui envoie des commandes au système domotique sans couper l'électricité, permettant de conserver le contrôle manuel tout en préservant les fonctionnalités intelligentes de vos ampoules Zigbee.

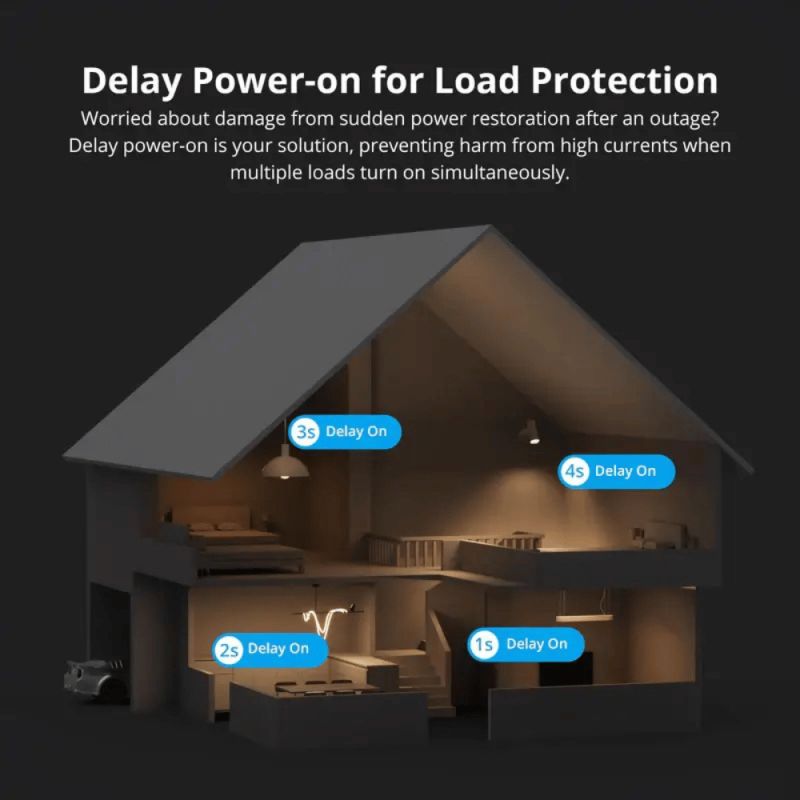

Automatisations avancées et protection de charge Créez des scénarios domotiques sophistiqués en intégrant le ZBMINIR2 à votre écosystème intelligent. Programmez des horaires de fonctionnement, créez des groupes de commande pour piloter plusieurs luminaires simultanément, déclenchez l'éclairage en fonction de détecteurs de mouvement ou de conditions météorologiques. La fonction de délai de mise sous tension protège vos équipements électriques en évitant le pic de courant qui survient lorsque plusieurs charges s'allument simultanément après une coupure secteur. Le contrôle vocal s'intègre naturellement via Amazon Alexa et Google Home une fois le module associé à une passerelle compatible, tandis que la configuration par groupes facilite la gestion de zones entières de votre habitation d'une simple commande. L'application eWeLink offre une interface intuitive pour surveiller l'état de vos commutateurs et créer des règles d'automatisation personnalisées.

Caractéristiques techniques

Référence et normes

• Modèle : Sonoff ZBMINIR2 (ZBMINI Extreme)
• Protocole : Zigbee 3.0
• MCU : EFR32MG21 (puce nouvelle génération)
• Certifications : CE, FCC, ISED, RoHS
• Boîtier : Polycarbonate V0 (ignifuge)
• Couleur : blanc

Alimentation et charge

• Tension d'entrée : 100-240V~ 50/60Hz
• Courant maximal : 10A
• Charge maximale : 2400W @ 240V (résistive)
• Fil neutre requis : OUI (indispensable pour le fonctionnement)
• Type de charge supportée : résistive (éclairage, petits appareils)

Dimensions et poids

• Dimensions : 39,5 x 33 x 16,8 mm (ultra-compact)
• Poids net : 26,7 grammes
• Format : le plus petit micromodule Zigbee du marché

Compatibilité boîtiers muraux

• Boîtiers européens : ronds et rectangulaires standards
• Format chinois : 86 type
• Format américain : 120 type
• Profondeur minimale requise avec E1GS : 30 mm

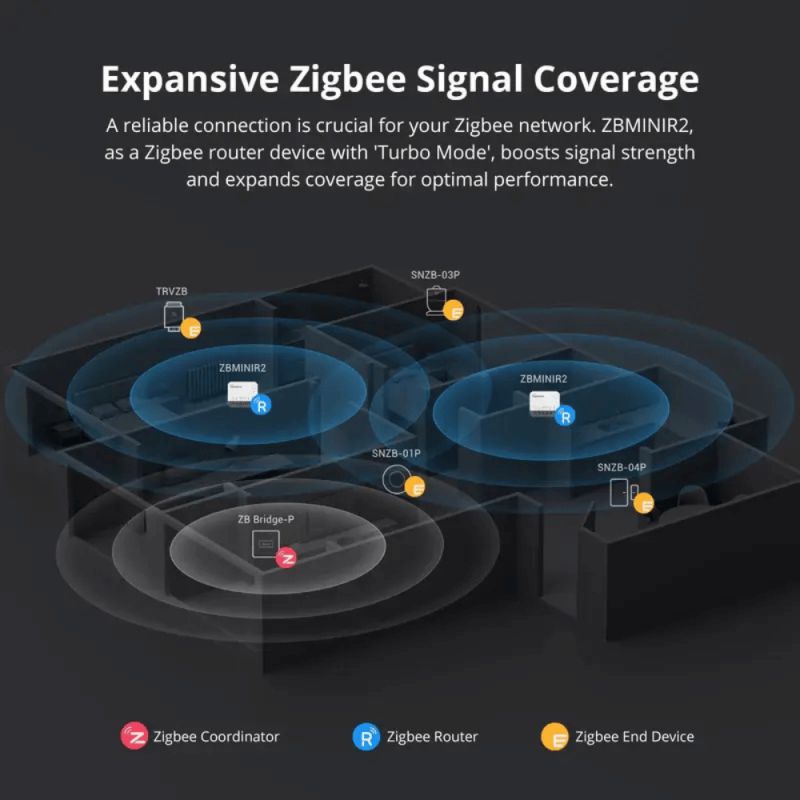

Connectivité sans fil Zigbee

• Norme : Zigbee 3.0
• Fonction : Routeur Zigbee (relay/répéteur permanent)
• Capacité : supporte jusqu'à 64 appareils terminaux Zigbee
• Portée mode Turbo : jusqu'à 200 mètres en champ libre (5x supérieure au ZBMINI classique)
• Portée réelle : variable selon obstacles (murs, mobilier)
• Auto-maillage : extension automatique du réseau Zigbee

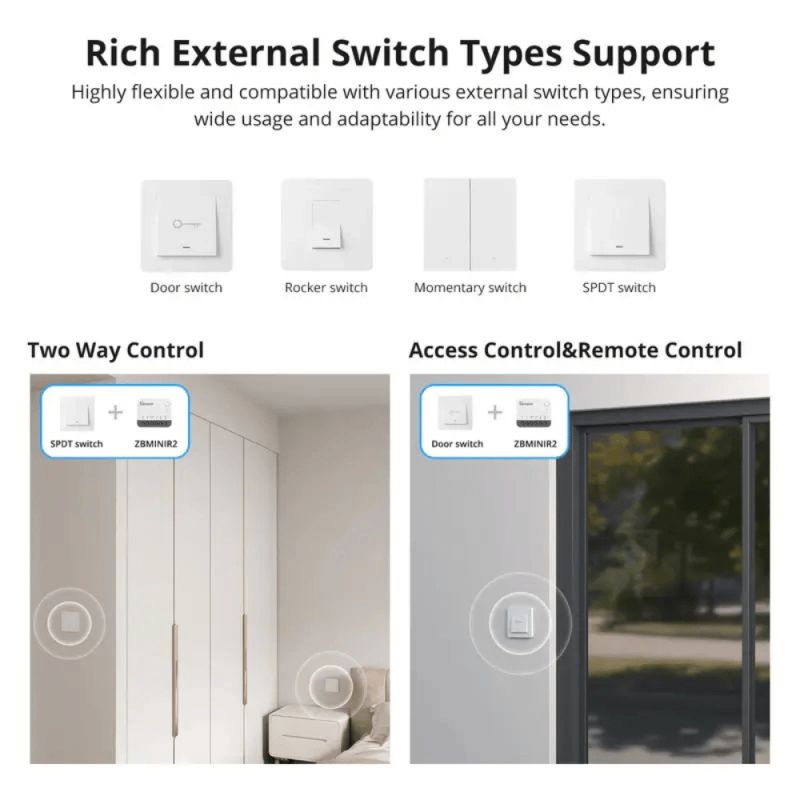

Entrée interrupteur externe (borne S)

• Interrupteur momentané (poussoir)
• Interrupteur à bascule (traditionnel)
• Interrupteur SPDT (inverseur)
• Contact de porte
• Configuration dans l'application pour chaque type

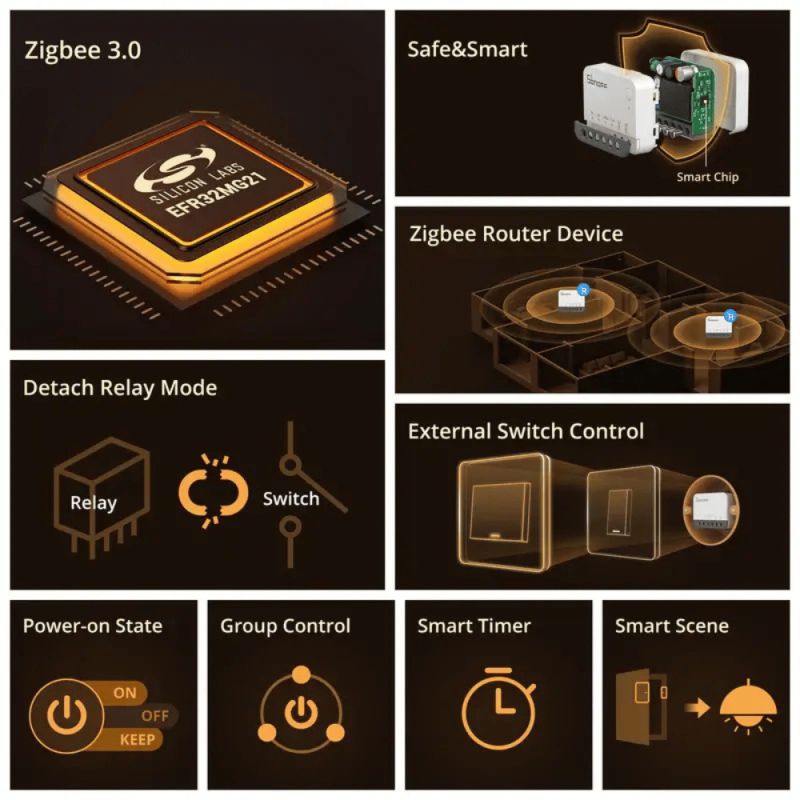

Modes de fonctionnement avancés

• Mode Standard : commutation classique ON/OFF
• Mode Detach : maintien alimentation permanente pour ampoules intelligentes (l'interrupteur externe devient bouton de scène)
• Délai de mise sous tension : protection contre pics de courant au rétablissement secteur
• Configuration individuelle : réglages personnalisés par appareil
• Automatisations par scènes : déclenchement selon conditions multiples

Compatible avec passerelles Zigbee

• Sonoff : ZBBridge, ZBBridge Pro, NSPanel Pro, ZBDongle-P, ZBDongle-E, iHost
• Home Assistant : intégration native via ZHA (Zigbee Home Automation) ou Zigbee2MQTT
• Amazon Echo : modèles avec hub Zigbee intégré
• Autres : toute passerelle Zigbee 3.0 compatible (Jeedom, Homey, Fibaro, etc.)
• Open-source friendly : idéal pour projets DIY avancés

Contrôle et intégration

• Application : eWeLink (iOS/Android)
• Commande vocale : Amazon Alexa, Google Home (via passerelle compatible)
• Contrôle local : via interrupteur mural physique
• Contrôle distant : via application mobile ou automatisations
• API : accès pour intégrations personnalisées
• Scènes et groupes : création de règles complexes multi-appareils

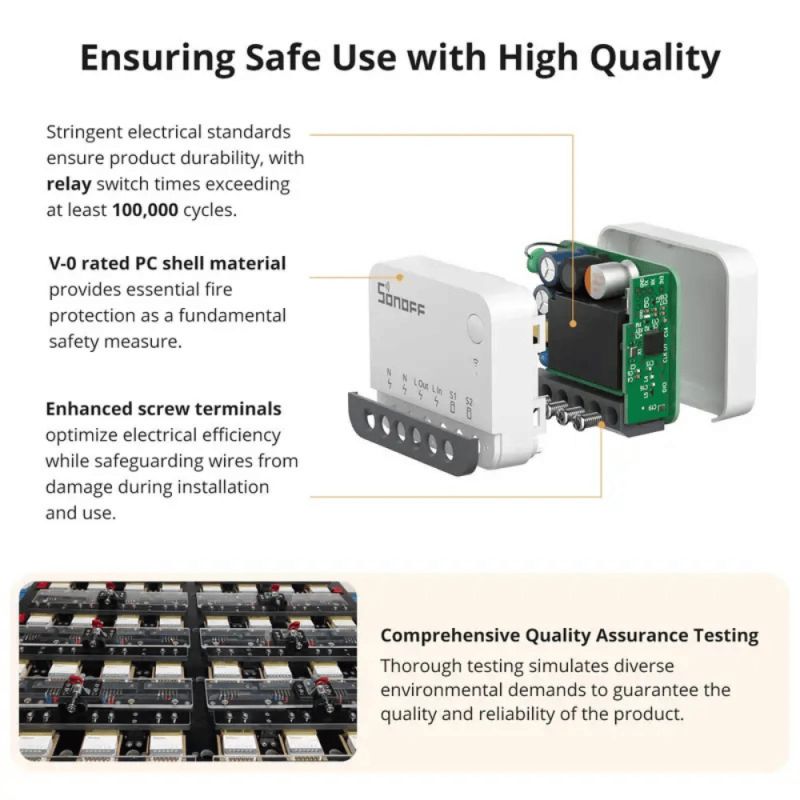

Fonctions de protection et sécurité

• Protection contre surcharge
• Protection thermique
• Délai de mise sous tension programmable
• Matériau ignifuge PC V0
• Isolation électrique conforme normes CE/FCC

Conditions d'utilisation

• Température de fonctionnement : -10°C à +40°C
• Humidité de fonctionnement : 5% à 95% HR (sans condensation)
• Usage : intérieur uniquement
• Installation : derrière interrupteur mural dans boîtier électrique

Câblage et installation

• Bornes de connexion : à vis (L, N, S, SOUT)
  • L : Phase (Live)
  • N : Neutre (Neutral) - OBLIGATOIRE
  • S : Entrée interrupteur externe
  • SOUT : Sortie commutée vers charge
• Schéma de câblage : fourni dans notice et application
• Installation : par électricien qualifié recommandé
• Bouton d'appairage : accessible après installation

Appairage et configuration

• Procédure d'appairage : maintenir bouton reset 5 secondes
• Durée mode appairage : 180 secondes
• Indicateur : LED de statut
• Réinitialisation usine : maintien prolongé bouton reset
• Configuration : via application eWeLink ou plateforme domotique

Contenu de l'emballage

• Micromodule Sonoff ZBMINIR2
• Manuel d'utilisation multilingue
• Guide d'installation rapide
• Schémas de câblage

Compatibilité interrupteur dédié

• Sonoff E1GS : interrupteur spécialement conçu pour ZBMINIR2
• Format : compatible boîtier rond européen
• Avantage : optimisation de l'espace dans boîtier peu profond
• Profondeur minimale requise : 30 mm avec E1GS

Comparaison modèles

• ZBMINI (modèle précédent) : portée standard, format légèrement plus grand
• ZBMINIR2 (Extreme) : portée x5, format ultra-compact, mode Turbo, fil neutre requis
• ZBMINIL2 : version sans fil neutre, fonctionnalités similaires mais nécessite configuration spécifique

Remarques importantes

• Une passerelle Zigbee est obligatoire pour le fonctionnement
• Le fil neutre (N) est absolument nécessaire dans le boîtier électrique
• Non compatible avec charges inductives fortes (moteurs)
• Installation par professionnel qualifié recommandée
• Respecter la charge maximale de 10A / 2400W
• Ne pas installer dans environnements humides ou extérieurs
