SONOFF MINI-ZB2GS MINI DUO - Interrupteur connecté double canal Zigbee 3.0 16A

SONOFF MINI-ZB2GS MINI DUO - Interrupteur connecté double canal Zigbee 3.0 16A

PRÉSENTATION GÉNÉRALE

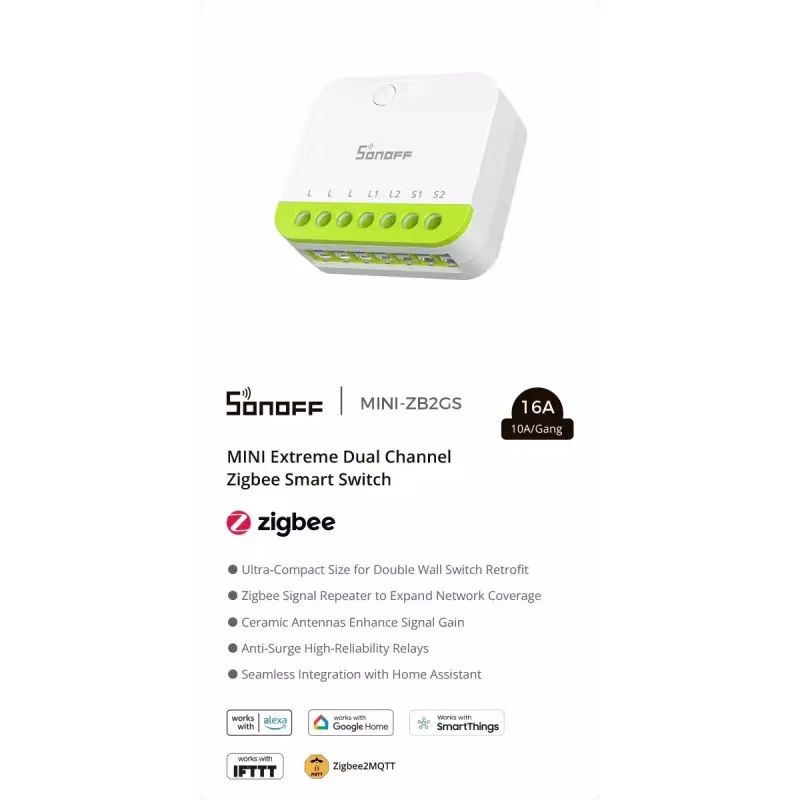

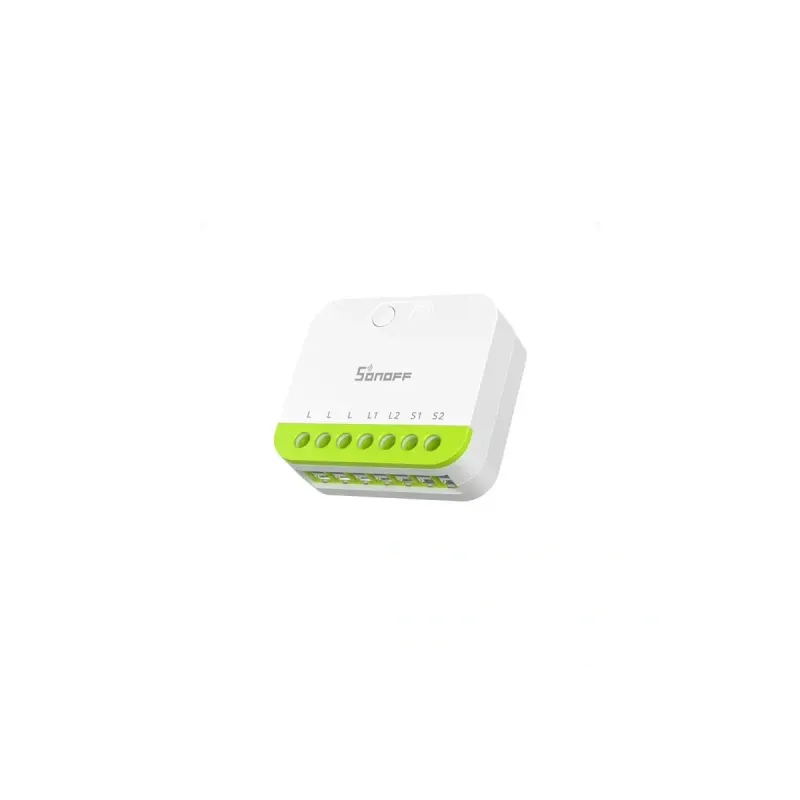

Le MINI DUO Zigbee (MINI-ZB2GS) est un interrupteur intelligent double canal ultra-compact de la série MINI Extreme de SONOFF. Avec ses dimensions identiques au MINI-2GS (45×39,4×16,8mm pour 36,2g), ce micromodule se distingue par son protocole Zigbee 3.0 au lieu du Matter Wi-Fi, offrant une alternative éprouvée pour les installations domotiques nécessitant une très faible latence et une excellente fiabilité.

Basé sur le microcontrôleur EFR32MG21 de Silicon Labs, ce commutateur offre une compatibilité universelle avec tous les écosystèmes domotiques supportant Zigbee 3.0 : Home Assistant (via ZHA ou Zigbee2MQTT), Homey Pro, Jeedom, Domoticz, openHAB, et toute passerelle Zigbee certifiée. Cette maturité du protocole garantit une intégration parfaite dans votre installation existante.

Le MINI-ZB2GS gère deux canaux de commutation indépendants avec une capacité de 10A par canal et une charge totale maximale de 16A. Chaque canal peut être contrôlé séparément via l'application eWeLink (avec passerelle Zigbee SONOFF), par automatisations domotiques complexes, ou localement via des interrupteurs externes (bascule ou bouton-poussoir).

Atout majeur de ce modèle : la fonction répéteur Zigbee intégrée. Une fois alimenté en permanence, le MINI-ZB2GS étend automatiquement la portée de votre réseau maillé Zigbee, améliorant la qualité de communication pour tous les appareils Zigbee de votre installation. Cette fonctionnalité en fait un choix idéal pour renforcer la robustesse d'un réseau Zigbee existant tout en ajoutant une commutation intelligente.

Point important : comme le MINI-2GS, ce modèle nécessite impérativement un fil neutre pour fonctionner. L'installation doit être réalisée par un électricien qualifié et protégée en amont par un disjoncteur ou RCBO de 16A maximum.

FONCTIONS CLÉS

• Compatibilité Zigbee 3.0 universelle éprouvée : Le protocole Zigbee 3.0 (IEEE 802.15.4) assure une intégration transparente avec Home Assistant via ZHA (intégration native) ou Zigbee2MQTT (flexibilité maximale avec MQTT). Compatible également avec Homey Pro, Jeedom (plugin Zigbee), Domoticz, openHAB et toutes passerelles Zigbee certifiées. Contrairement au Matter encore récent, Zigbee bénéficie de plus de 15 ans de maturité et d'une bibliothèque d'appareils compatible immense.
• Fonction répéteur Zigbee automatique pour réseau maillé robuste : Une fois installé et alimenté en permanence, le MINI-ZB2GS agit automatiquement comme routeur/répéteur Zigbee, étendant la portée du réseau maillé pour tous vos appareils Zigbee (capteurs, interrupteurs, ampoules). Chaque module installé renforce la stabilité globale de votre infrastructure Zigbee en multipliant les chemins de communication possibles. Idéal pour grandes habitations ou installations complexes nécessitant une couverture étendue.
• Double canal indépendant haute capacité : Les deux sorties commutent chacune jusqu'à 10A (2400W à 240V), avec un maximum cumulé de 16A pour assurer la sécurité de l'installation. Contrôlez deux zones d'éclairage distinctes, deux appareils différents, ou une combinaison éclairage + ventilateur. Chaque canal mémorise son dernier état après coupure secteur pour retrouver automatiquement sa configuration. États rapportés en temps réel au coordinateur Zigbee avec latence typique <100ms.

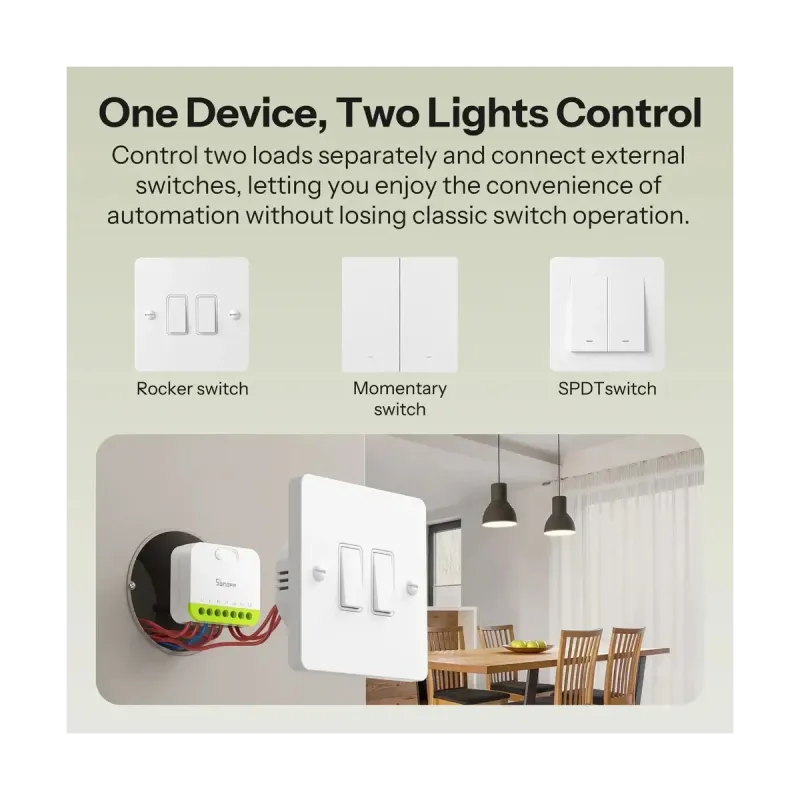

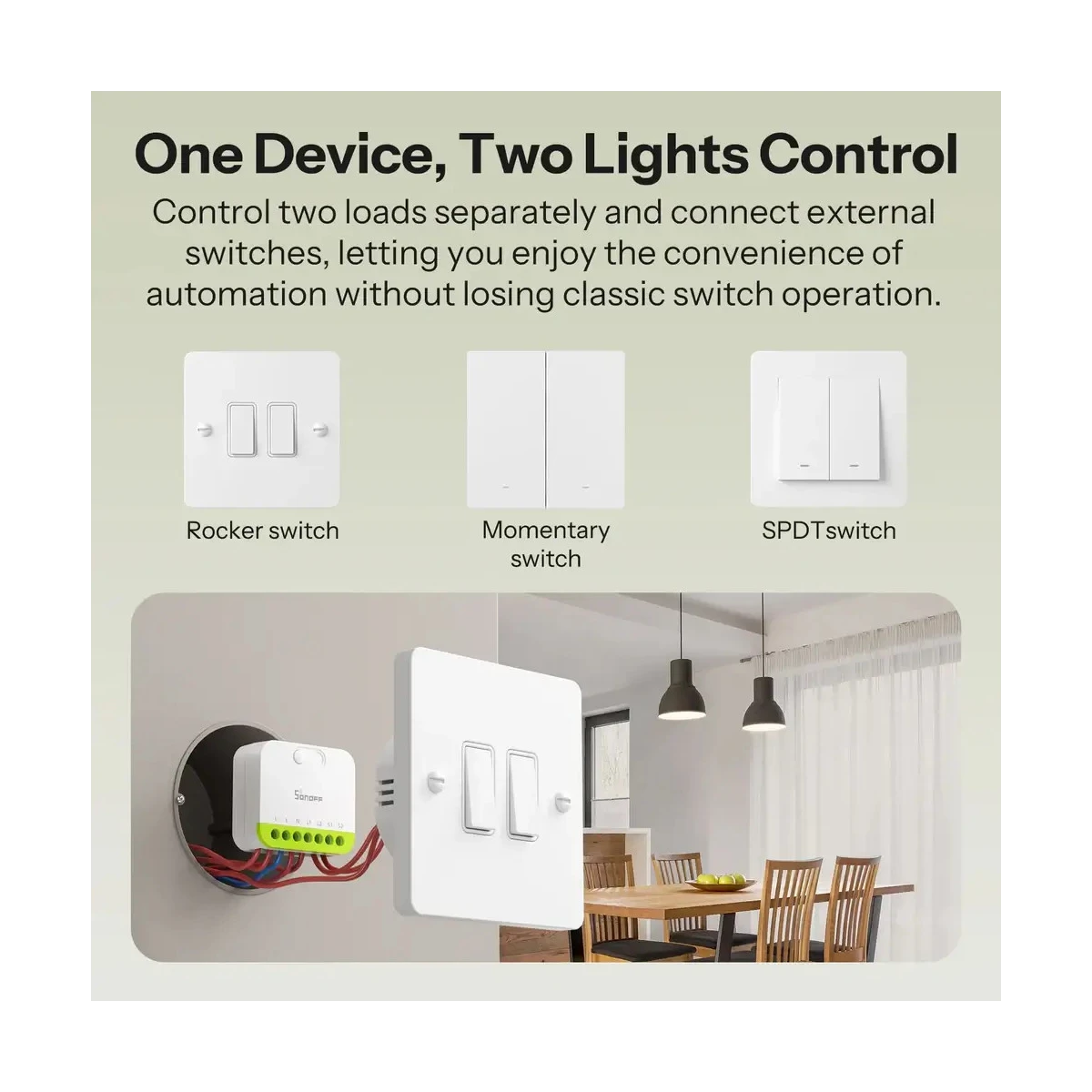

• Contrôle local préservé via interrupteurs existants : Les entrées S1 et S2 acceptent aussi bien les interrupteurs à bascule traditionnels que les boutons-poussoirs modernes. Le changement de type d'interrupteur se fait facilement par triple pression sur le bouton de configuration (LED clignote 3×). Cette flexibilité permet de conserver l'esthétique et l'ergonomie de vos interrupteurs muraux existants tout en ajoutant l'intelligence Zigbee sans aucune dépendance cloud ou internet.
• Installation professionnelle ultra-compacte : Avec ses 45×39,4×16,8mm pour seulement 36,2g, le MINI-ZB2GS s'installe dans absolument tous les boîtiers d'encastrement standard européens, même les plus anciens ou peu profonds. Les bornes automatiques 16-14AWG acceptent directement les conducteurs en cuivre rigides ou souples sans nécessiter de connecteurs supplémentaires. Parfait pour la rénovation d'installations existantes sans modification du câblage mural.
• Automatisations Zigbee avancées et latence minimale : Créez des automatisations complexes dans Home Assistant combinant vos deux canaux avec n'importe quel appareil Zigbee : détecteurs de mouvement, capteurs de température, ampoules, stores motorisés. Utilisez Node-RED pour des flux visuels avancés ou blueprints communautaires pour automatisations prêtes à l'emploi. La communication Zigbee locale garantit un temps de réponse <100ms même si internet est coupé, contrairement aux solutions cloud.
• Groupes Zigbee et scènes pour contrôle synchronisé : Utilisez les groupes Zigbee natifs pour contrôler simultanément plusieurs MINI-ZB2GS et autres appareils Zigbee d'une seule commande. Créez des scènes mémorisant l'état de dizaines d'appareils et rappelez-les instantanément. Ces fonctionnalités Zigbee natives fonctionnent au niveau du réseau maillé sans passer par le coordinateur, garantissant une réactivité exceptionnelle.

CARACTÉRISTIQUES TECHNIQUES

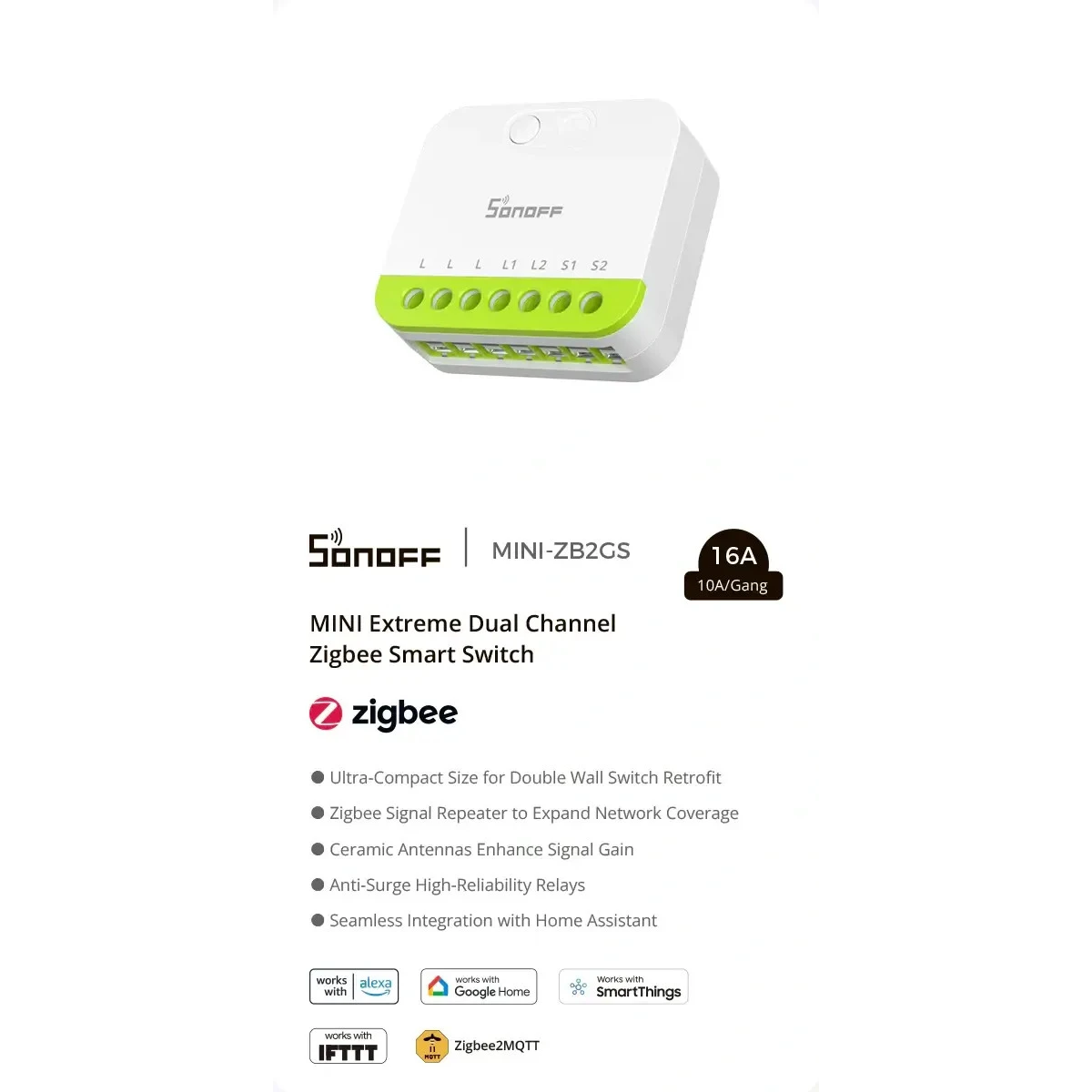

Identification produit

• Nom commercial : MINI DUO (Zigbee)
• Référence modèle : MINI-ZB2GS
• Série produit : MINI Extreme series
• Type produit : 2-Gang Zigbee Smart Switch
• Fabricant : Shenzhen Sonoff Technologies Co., Ltd.

Protocoles et connectivité

• Protocole principal : Zigbee IEEE 802.15.4 (Zigbee 3.0)
• Protocole secondaire : Bluetooth Low Energy (BLE) - Commissioning uniquement
• Fréquences radio (EU) :
  • Zigbee : 2405–2480 MHz (canaux 11-26)
  • BLE : 2402–2480 MHz
• Puissance d'émission maximale (EU) :
  • Zigbee : ≤10 dBm
  • BLE : ≤10 dBm
• Portée typique Zigbee :
  • Intérieur : 10-20 mètres (selon obstacles)
  • Champ libre : Jusqu'à 100 mètres
• Fonction répéteur : Oui (automatique, routeur Zigbee intégré)
• Rôle dans réseau Zigbee : Router (routeur/répéteur)
• Alimentation continue requise : Oui (nécessaire pour fonction répéteur)

Matériel et microcontrôleur

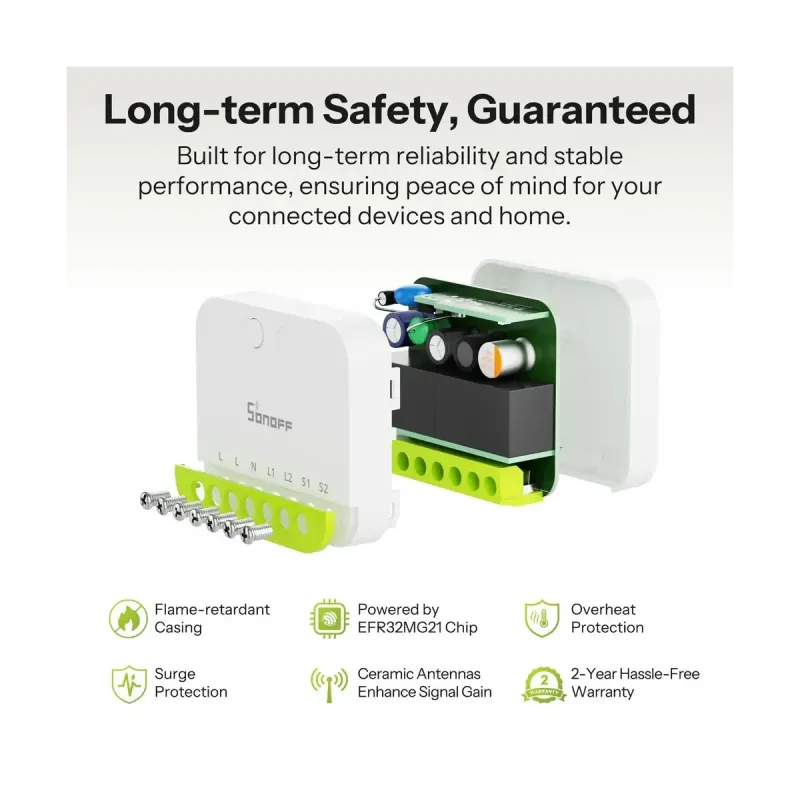

• Microcontrôleur (MCU) : EFR32MG21 (Silicon Labs)
• Architecture : ARM Cortex-M33 32 bits
• Fréquence CPU : 80 MHz
• Mémoire Flash : 1024 KB
• Mémoire RAM : 96 KB
• Radio intégré : 2,4 GHz IEEE 802.15.4

Caractéristiques électriques

• Tension d'alimentation : 110–240V~ 50/60Hz monophasé uniquement
• Charge par canal :
  • Maximum par canal : 10A (2400W à 240V~)
  • Maximum total cumulé : 16A (3840W à 240V~)
  • Type de charge : Résistive uniquement (éclairage, chauffage électrique)
• Protection obligatoire en amont : Disjoncteur (MCB) ou RCBO 16A
• Fil neutre : REQUIS (installation impossible sans neutre)
• Type de conducteurs : 16-14 AWG (1,5-2,5 mm²) SOL/STR cuivre uniquement
• Bornes de connexion : Bornes automatiques à ressort
• Consommation en veille : <0,5W (mode répéteur actif)

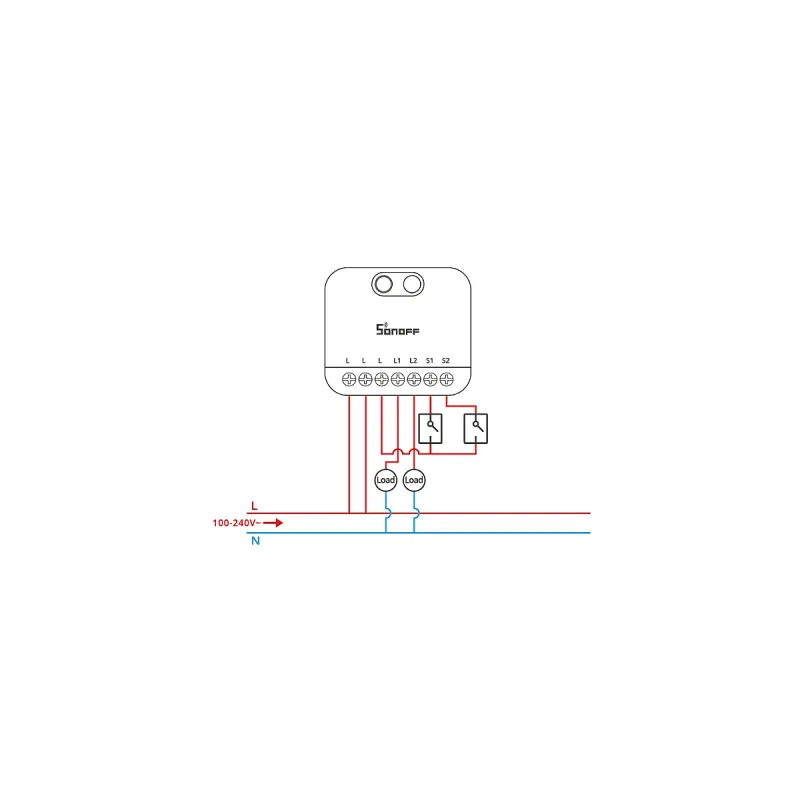

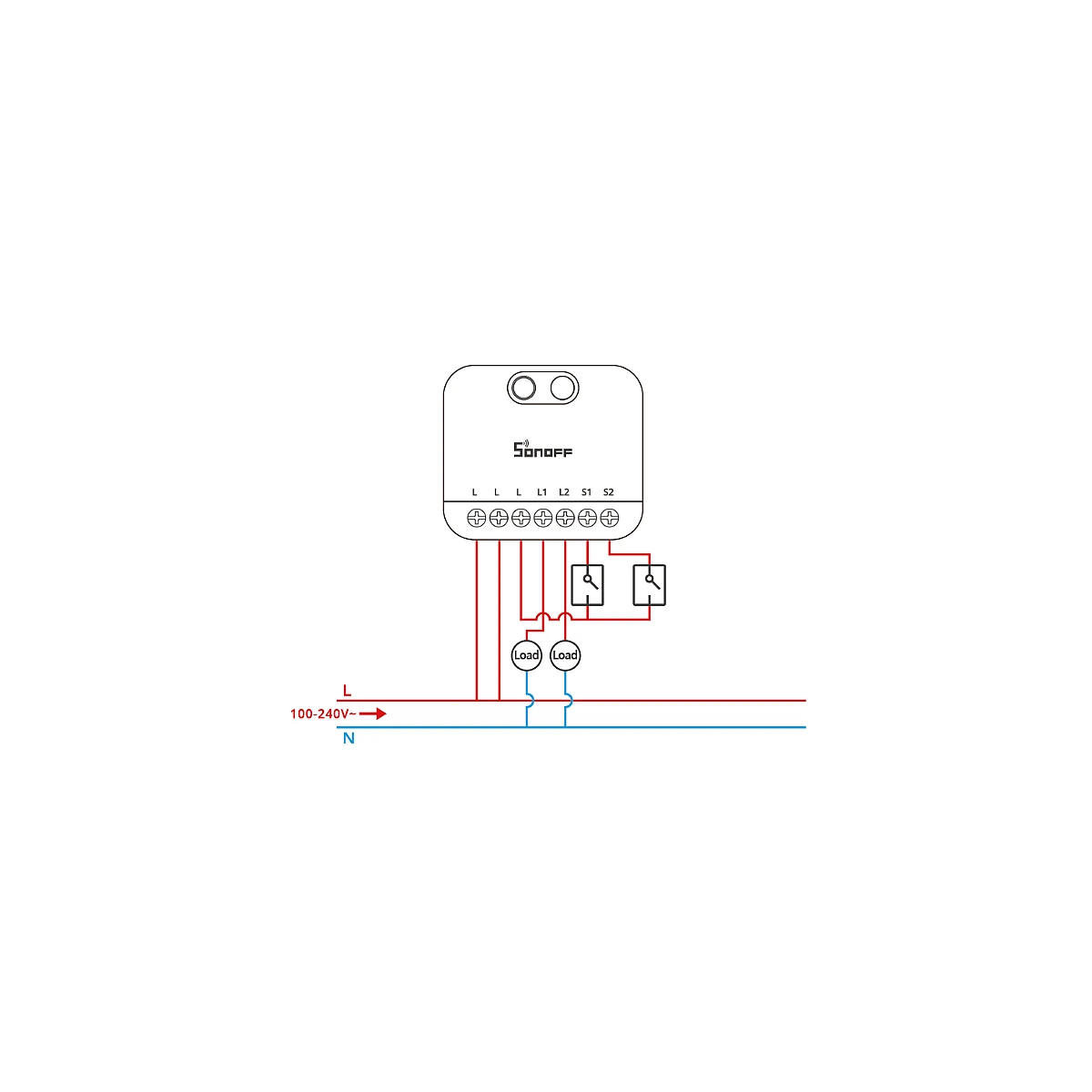

Schéma de câblage

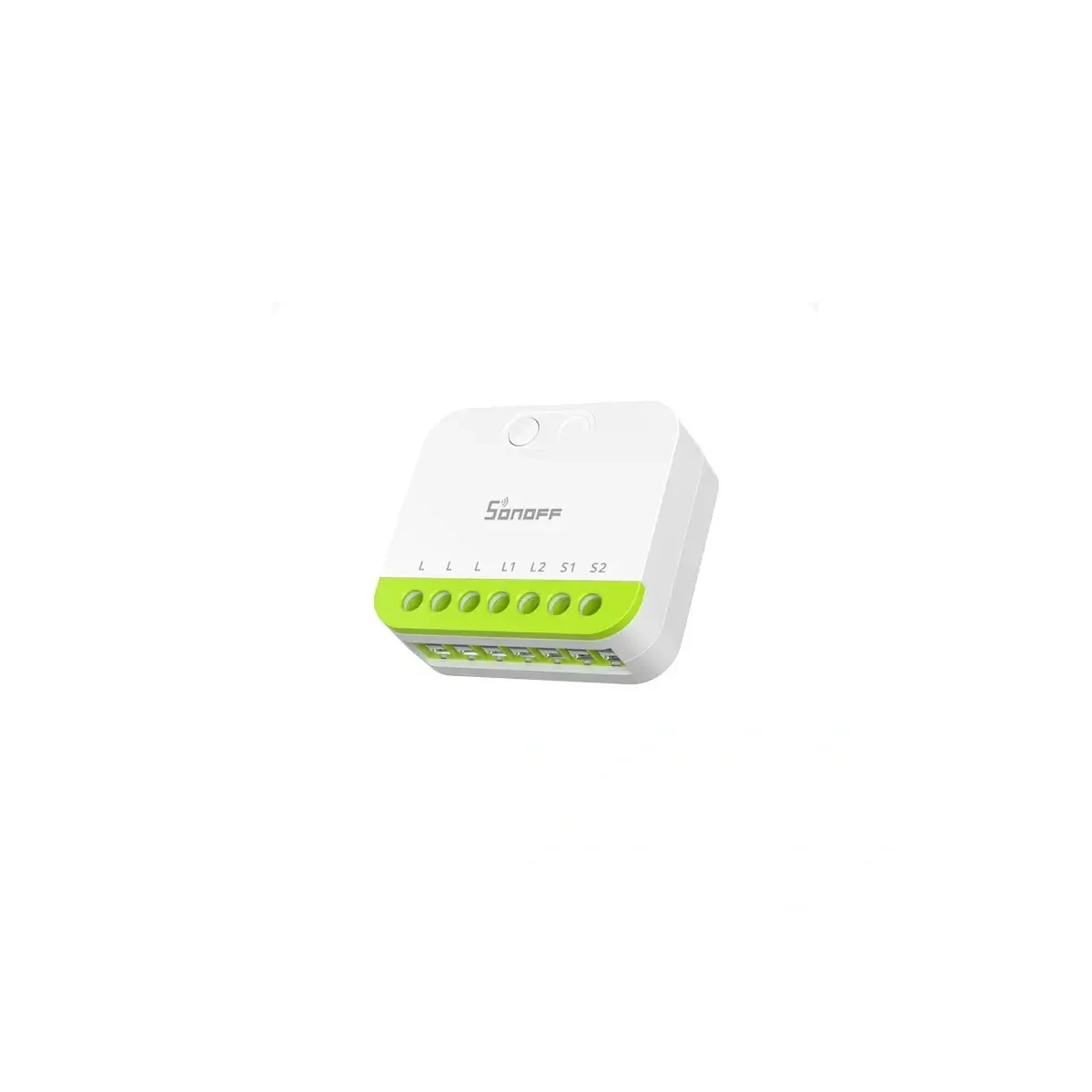

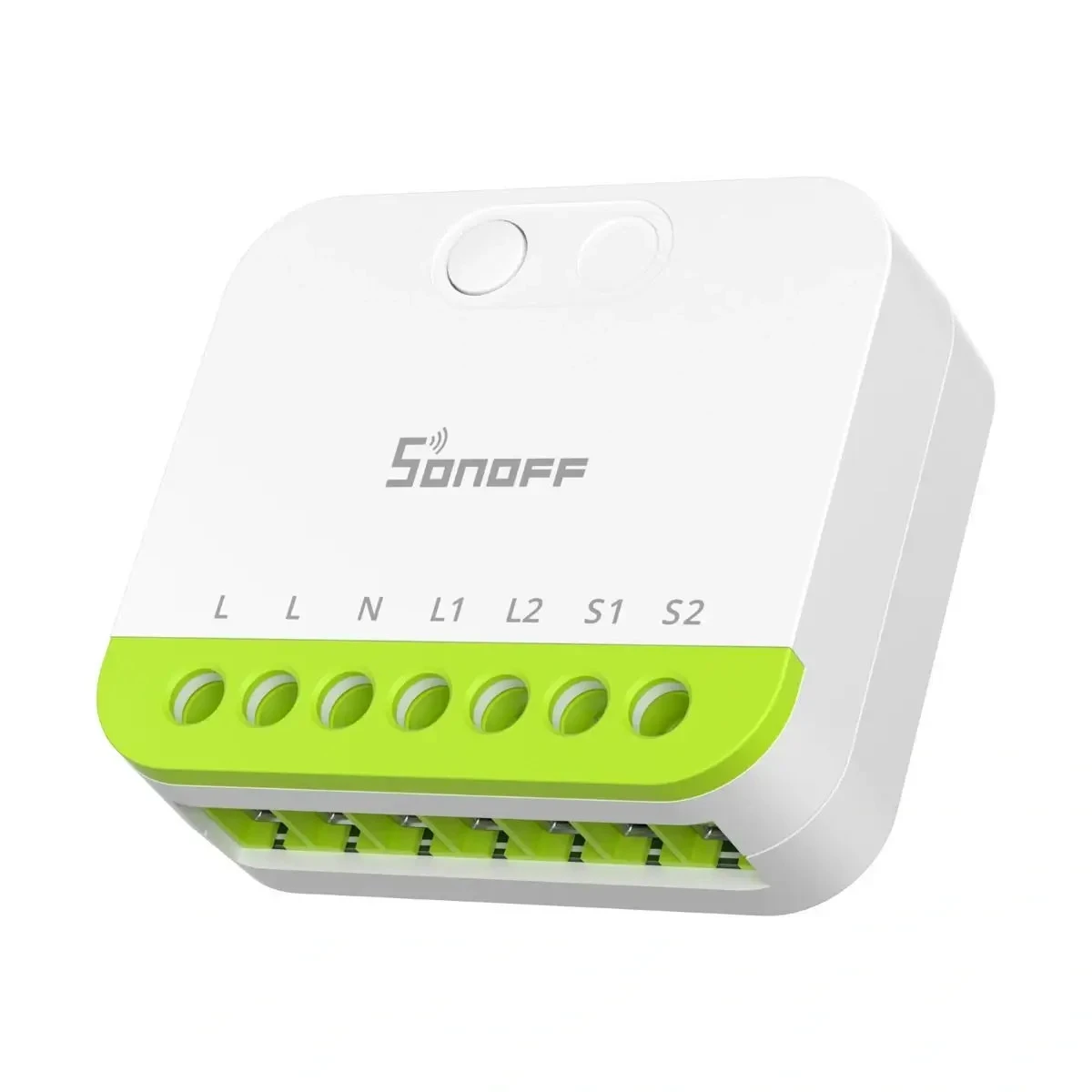

• Bornes disponibles :
  • L : Entrée phase 110-240V~
  • N : Entrée neutre (OBLIGATOIRE)
  • L1 : Sortie phase canal 1 (110-240V~)
  • L2 : Sortie phase canal 2 (110-240V~)
  • S1 : Entrée interrupteur externe canal 1
  • S2 : Entrée interrupteur externe canal 2
• Interrupteurs externes compatibles :
  • Interrupteur à bascule (rocker switch) - par défaut usine
  • Bouton-poussoir (push button)
• Changement type d'interrupteur : Triple pression bouton → LED clignote 3× → Type modifié
• AVERTISSEMENT CRITIQUE : NE JAMAIS connecter S1 ou S2 sur neutre ou terre → Destruction appareil garantie

Interface utilisateur

• Boutons physiques : 2 boutons tactiles sur le dessus de l'appareil
• Indicateur LED : LED bleue multifonction
  • Clignotement lent : Mode appairage Zigbee actif
  • Éteinte : Connexion normale avec passerelle
  • Clignotement rapide : Connexion anormale, échec/timeout appairage
  • 3 clignotements rapides : Changement type interrupteur externe
  • 5 clignotements rapides : Réinitialisation usine déclenchée
• Fonctions bouton principal :
  • Appui long 5 secondes : Activation mode appairage Zigbee (durée : 3 minutes)
  • Triple pression rapide : Changement type interrupteur externe
  • Appui long 10 secondes : Réinitialisation usine complète

Dimensions et poids

• Dimensions appareil : 45 × 39,4 × 16,8 mm (L × l × H)
• Poids net : 36,2 g
• Format : Rectangulaire ultra-compact
• Épaisseur : 16,8 mm (parmi les plus compacts du marché)

Construction et matériaux

• Matériau boîtier : PC (Polycarbonate) ignifugé
• Couleur : Blanc
• Finition : Mate
• Indice de protection : Usage intérieur uniquement (pas d'IP)
• Résistance au feu : Conforme V0

Conditions environnementales

• Lieu d'utilisation : Intérieur uniquement
• Température de fonctionnement : -10°C à +40°C
• Température de stockage : -20°C à +70°C
• Humidité relative : 5 à 95% HR (sans condensation)
• Altitude maximale : 2000 mètres

Certifications et conformité

• Certifications européennes : CE
• Certifications nord-américaines : FCC
• Conformité environnementale : RoHS
• ID FCC : 2APN5-MINIZB2GS
• Directive RED : 2014/53/EU
• Certification Zigbee : Zigbee 3.0 certifié (Connectivity Standards Alliance)
• Conformité WEEE : Oui (recyclage obligatoire)

Compatibilité passerelles Zigbee

• Passerelles SONOFF Zigbee recommandées :
  • ZBBridge-P (Zigbee 3.0 + routeur Wi-Fi, chipset EFR32MG21)
  • ZBBridge-U (Zigbee 3.0 USB avec batterie backup)
  • NSPanel Pro (Écran tactile + passerelle Zigbee intégrée)
  • iHost (Serveur domotique local avec Zigbee)
• Dongles SONOFF Zigbee compatibles :
  • ZBDongle-P (USB Zigbee 3.0, chipset TI CC2652P)
  • ZBDongle-E (USB Zigbee 3.0, chipset Silicon Labs EFR32MG21)
• Plateformes open-source compatibles :
  • Home Assistant :
    • Via ZHA (Zigbee Home Automation) - Intégration native
    • Via Zigbee2MQTT - Maximum de flexibilité avec broker MQTT
  • Homey Pro (support Zigbee natif avec routeur intégré)
  • Jeedom (via plugin Zigbee ou Zigbee2MQTT)
  • Domoticz (via Zigbee2MQTT)
  • openHAB (binding Zigbee)
  • Hubitat Elevation
• Autres passerelles Zigbee 3.0 : Compatible avec toute passerelle certifiée Zigbee 3.0 standard (Philips Hue Bridge, IKEA Dirigera, Amazon Echo 4e gen+, etc.)

Fonctions Zigbee supportées

• Device Type : On/Off Output (Relay)
• Clusters Zigbee supportés :
  • On/Off (0x0006) - État marche/arrêt des deux canaux
  • Groups (0x0004) - Appartenance à des groupes Zigbee
  • Scenes (0x0005) - Mémorisation et rappel de scènes
  • Basic (0x0000) - Informations appareil
  • Identify (0x0003) - Identification visuelle
• Endpoints : 2 (un par canal de commutation)
• Binding support : Oui (liaison directe avec autres appareils Zigbee)
• Reporting : Envoi automatique changements d'état au coordinateur

Fonctions intelligentes

• Contrôle à distance : Via application eWeLink (avec passerelle SONOFF) ou plateforme domotique
• Commande vocale : Via intégrations domotiques (Alexa, Google Assistant, Siri via Home Assistant)
• Programmation horaire : Plannings via passerelle ou plateforme domotique
• Scènes intelligentes : Création de scènes Zigbee natives multi-appareils
• Groupes Zigbee : Regroupement logique de plusieurs appareils (commande broadcast)
• Mémorisation état : État des canaux mémorisé après coupure secteur
• État après mise sous tension : Configurable (dernier état/toujours ON/toujours OFF)
• Binding Zigbee : Liaison directe avec interrupteurs/boutons Zigbee pour contrôle local sans coordinateur

Installation et montage

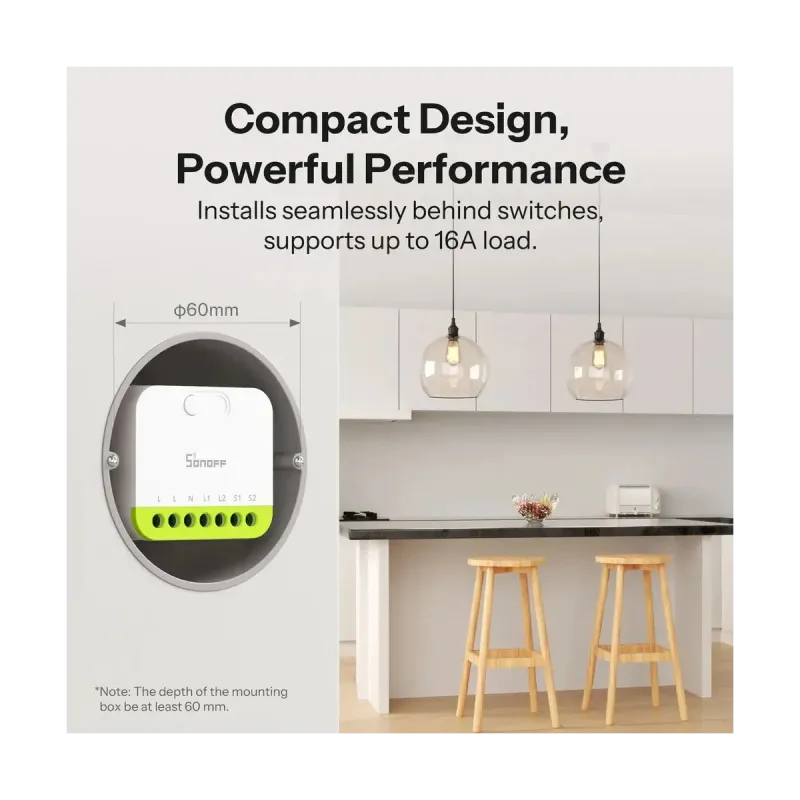

• Type d'installation : Encastré dans boîte murale standard
• Boîtiers compatibles : Tous boîtiers d'encastrement standard européens (≥40mm profondeur)
• Espace requis : Minimum 40mm × 40mm × 40mm
• Fixation : Vis ou clips selon boîtier
• Câblage requis : Phase + Neutre + 2× sorties + 2× interrupteurs externes
• Outils nécessaires : Tournevis plat/cruciforme, testeur de tension, pince à dénuder
• Qualification installateur : Électricien qualifié recommandé

Application de contrôle

• Application : eWeLink (iOS et Android)
• Téléchargement : App Store (Apple) ou Google Play Store (Android)
• Recherche dans stores : "eWeLink"
• Prérequis : Passerelle Zigbee SONOFF configurée dans eWeLink
• Appairage : Scan QR code sur appareil ou ajout manuel
• Durée mode appairage : 3 minutes

Contenu de l'emballage

• 1× SONOFF MINI-ZB2GS MINI DUO (appareil principal)
• 1× Guide de démarrage rapide multilingue avec QR code
• 1× Manuel d'utilisation (EN/FR/DE/IT/ES)
