PRÉSENTATION GÉNÉRALE

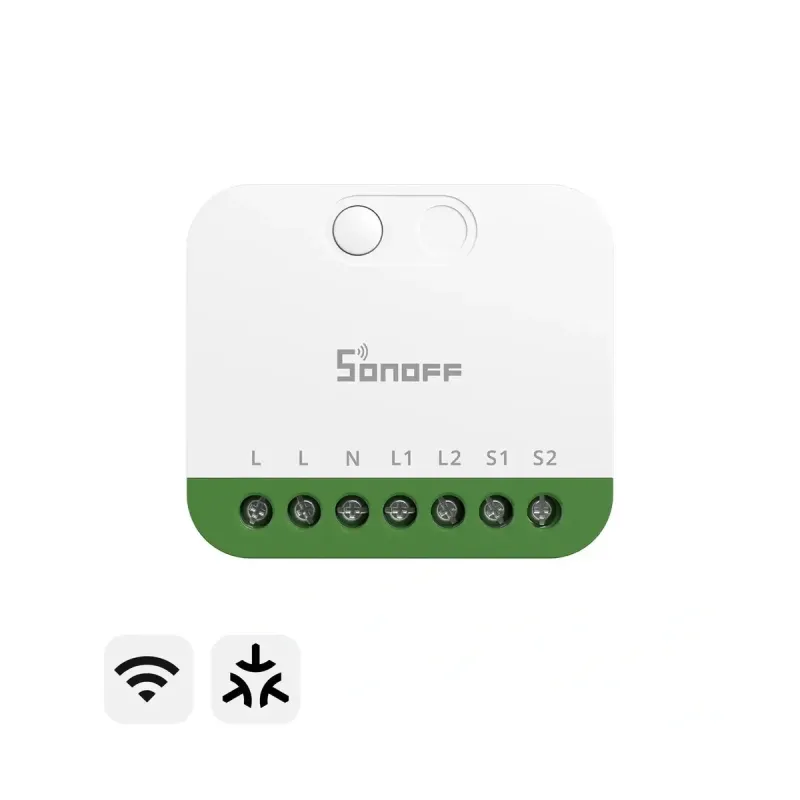

Le MINI DUO (MINI-2GS) est un interrupteur intelligent double canal ultra-compact de la série MINI Extreme de SONOFF. Avec ses dimensions réduites de seulement 45×39,4×16,8mm pour 36,5g, ce micromodule se glisse facilement dans n'importe quelle boîte d'encastrement standard, même les plus compactes.

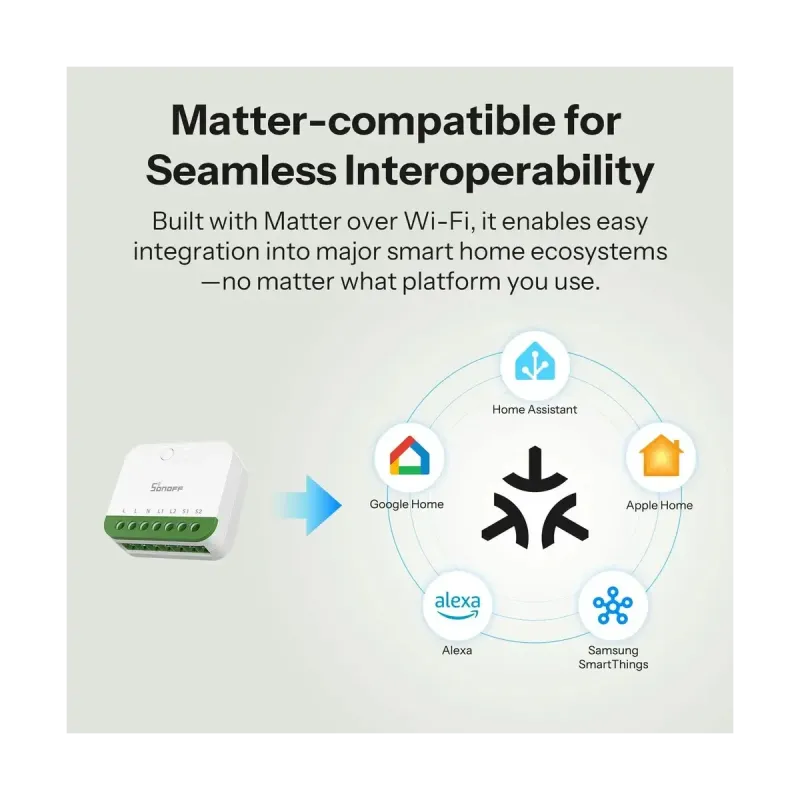

Basé sur le protocole Matter over Wi-Fi, ce commutateur offre une compatibilité universelle avec tous les écosystèmes domotiques majeurs du marché : Apple Home, Google Home, Amazon Alexa, Samsung SmartThings, Home Assistant, et toute plateforme certifiée Matter. Cette interopérabilité garantit une intégration parfaite dans votre installation existante, quelle que soit votre plateforme de prédilection.

Le MINI-2GS gère deux canaux de commutation indépendants avec une capacité de 10A par canal et une charge totale maximale de 16A. Chaque canal peut être contrôlé séparément via l'application eWeLink, par commande vocale, ou localement via des interrupteurs externes (bascule ou bouton-poussoir). Le microcontrôleur ESP32-C3FH4X d'Espressif garantit des performances fiables et une connectivité Wi-Fi 2,4GHz stable.

Point important : ce modèle nécessite impérativement un fil neutre pour fonctionner. L'installation doit être réalisée par un électricien qualifié et protégée en amont par un disjoncteur ou RCBO de 16A maximum.

FONCTIONS CLÉS

• Compatibilité universelle Matter garantie : L'adoption du protocole Matter assure une intégration transparente avec tous les écosystèmes domotiques actuels et futurs. Contrôlez vos deux canaux simultanément via Apple Home sur iPhone/iPad, Google Home sur Android, Alexa sur Echo, ou SmartThings sur Samsung. Créez des routines multi-marques complexes mélangeant appareils SONOFF, Philips Hue, Eve, Aqara, et autres sans limitation de plateforme.
• Double canal indépendant haute capacité : Les deux sorties commutent chacune jusqu'à 10A (2400W à 240V), avec un maximum cumulé de 16A pour assurer la sécurité de l'installation. Idéal pour contrôler deux zones d'éclairage distinctes dans une même pièce (plafonnier + appliques), deux lampes de chevet, ou des combinaisons éclairage + ventilateur. Chaque canal mémorise son dernier état après coupure secteur pour retrouver automatiquement sa configuration.
• Contrôle local préservé via interrupteurs existants : Les entrées S1 et S2 acceptent aussi bien les interrupteurs à bascule traditionnels que les boutons-poussoirs modernes. Le changement de type d'interrupteur se fait facilement par triple pression sur le bouton de configuration sans aucun démontage. Cette flexibilité permet de conserver l'esthétique et l'ergonomie de vos interrupteurs muraux existants tout en ajoutant l'intelligence connectée.

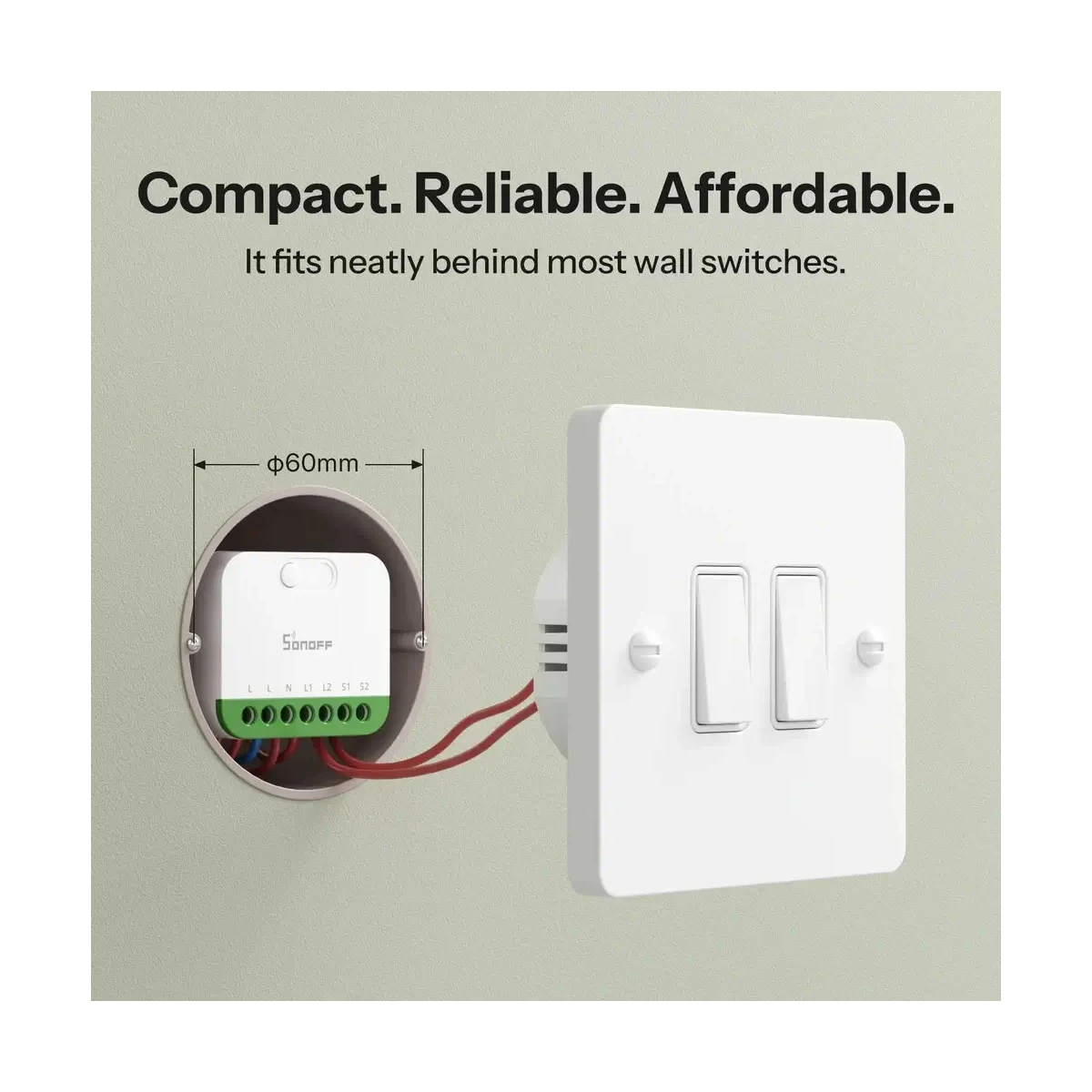

• Installation professionnelle ultra-compacte : Avec ses 45×39,4×16,8mm, le MINI-2GS s'installe dans absolument tous les boîtiers d'encastrement standard européens, même les plus anciens ou peu profonds. Les bornes automatiques 16-14AWG acceptent directement les conducteurs en cuivre rigides ou souples sans nécessiter de connecteurs supplémentaires. Parfait pour la rénovation d'installations existantes sans modification du câblage mural.
• Automatisations Matter avancées et scènes intelligentes : Programmez des horaires hebdomadaires personnalisés pour chaque canal indépendamment. Créez des scènes combinant vos deux canaux avec d'autres appareils Matter : "Bonne nuit" éteint progressivement le plafonnier (canal 1), laisse allumée la veilleuse (canal 2) et verrouille la porte connectée. Les automatisations se synchronisent entre toutes vos plateformes Matter compatibles.
• Intégration Home Assistant native : Reconnaissance automatique via l'intégration Matter de Home Assistant sans configuration manuelle. Exposition complète des deux entités switch avec état, consommation et attributs de diagnostic. Compatible avec automatisations YAML complexes, blueprints communautaires et tableaux de bord Lovelace personnalisés. Fonctionne également avec Node-RED pour des flux d'automatisation visuels avancés.

CARACTÉRISTIQUES TECHNIQUES

Identification produit

• Nom commercial : MINI DUO
• Référence modèle : MINI-2GS
• Série produit : MINI Extreme series
• Type produit : 2-Gang Matter Over WiFi Smart Switch
• Fabricant : Shenzhen Sonoff Technologies Co., Ltd.

Protocoles et connectivité

• Protocole principal : Matter over Wi-Fi
• Protocole secondaire : Bluetooth Low Energy (BLE)
• Wi-Fi : IEEE 802.11b/g/n 2,4 GHz uniquement
  • Canaux 20 MHz : 2412–2472 MHz (canaux 1-13)
  • Canaux 40 MHz : 2422–2462 MHz
• Bluetooth : 2402–2480 MHz
• Puissance d'émission maximale (EU) :
  • Wi-Fi 2,4 GHz : ≤20 dBm
  • BLE : ≤10 dBm
• Plateformes compatibles Matter :
  • Apple Home (iOS 16.1+, iPadOS 16.1+, macOS 13+, tvOS 16.1+, HomePod 16.1+)
  • Google Home (application Android/iOS)
  • Amazon Alexa (Echo 4e gen+, Echo Show 10 3e gen+, Echo Studio, etc.)
  • Samsung SmartThings (Hub v3, Station, SmartThings Family Hub, etc.)
  • Home Assistant (2022.12+)
  • Homey Pro (2023 Early Access)
  • Toute plateforme certifiée Matter compatible
• Application de contrôle : eWeLink (iOS et Android)
• Appairage : Scan QR code Matter ou appairage manuel
• Durée mode appairage : 10 minutes

Matériel et microcontrôleur

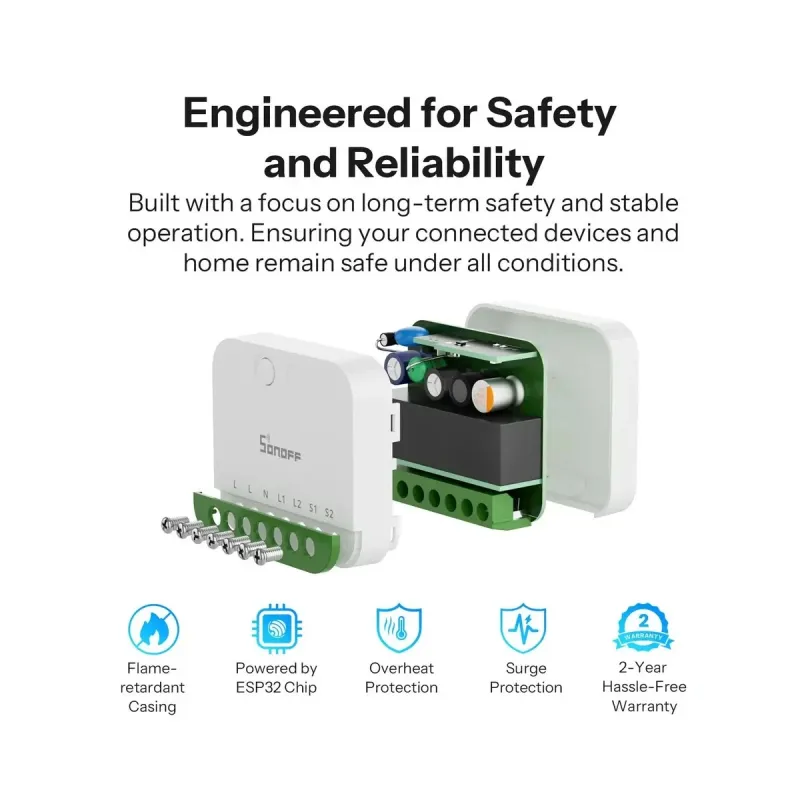

• Microcontrôleur (MCU) : ESP32-C3FH4X (Espressif Systems)
• Architecture : RISC-V 32 bits
• Fréquence CPU : Jusqu'à 160 MHz
• Mémoire Flash : 4 MB
• Mémoire RAM : 400 KB SRAM

Caractéristiques électriques

• Tension d'alimentation : 110–240V~ 50/60Hz monophasé uniquement
• Charge par canal :
  • Maximum par canal : 10A (2400W à 240V~)
  • Maximum total cumulé : 16A (3840W à 240V~)
  • Type de charge : Résistive uniquement
• Protection obligatoire en amont : Disjoncteur (MCB) ou RCBO 16A
• Fil neutre : REQUIS (installation impossible sans neutre)
• Type de conducteurs : 16-14 AWG (1,5-2,5 mm²) SOL/STR cuivre uniquement
• Bornes de connexion : Bornes automatiques à ressort

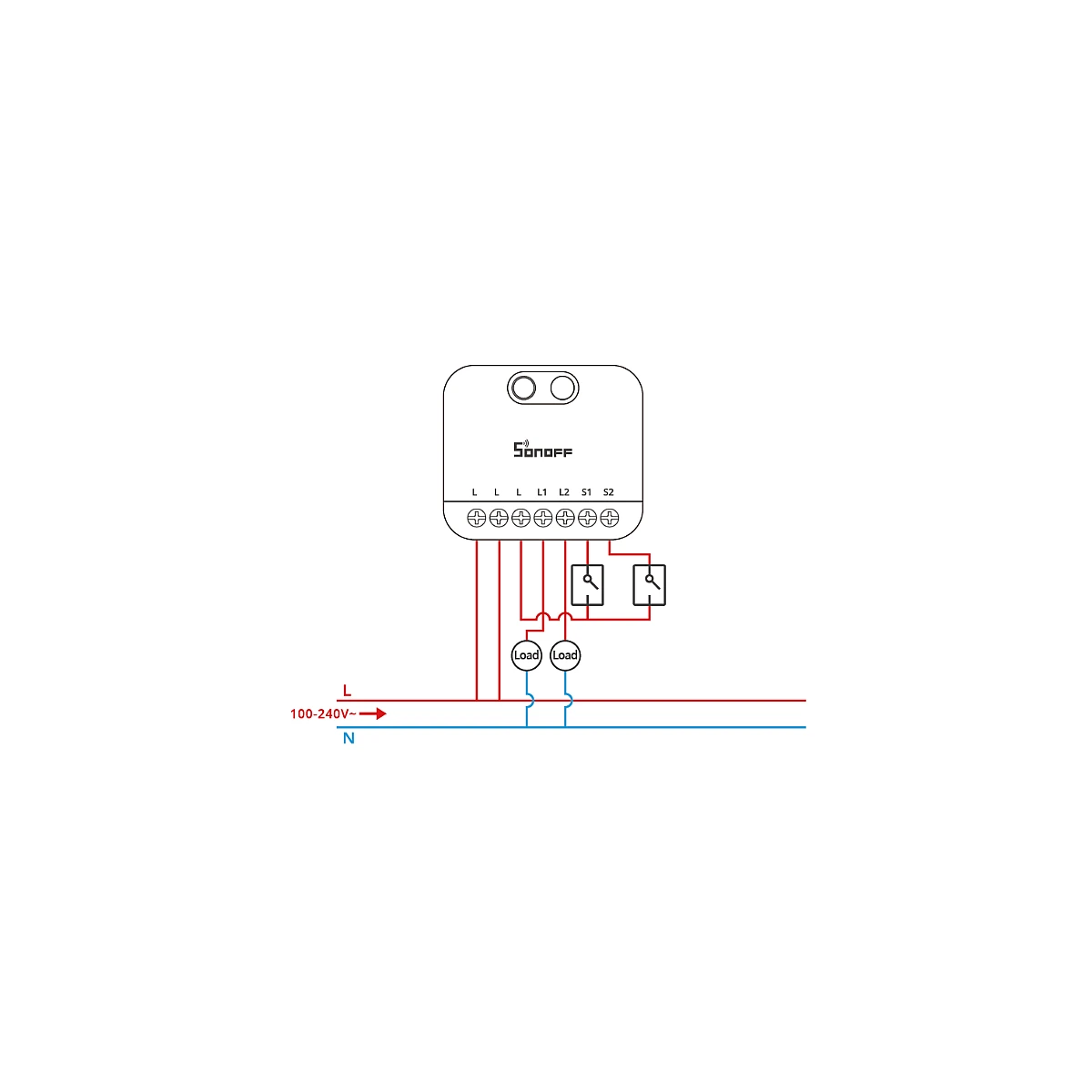

Schéma de câblage

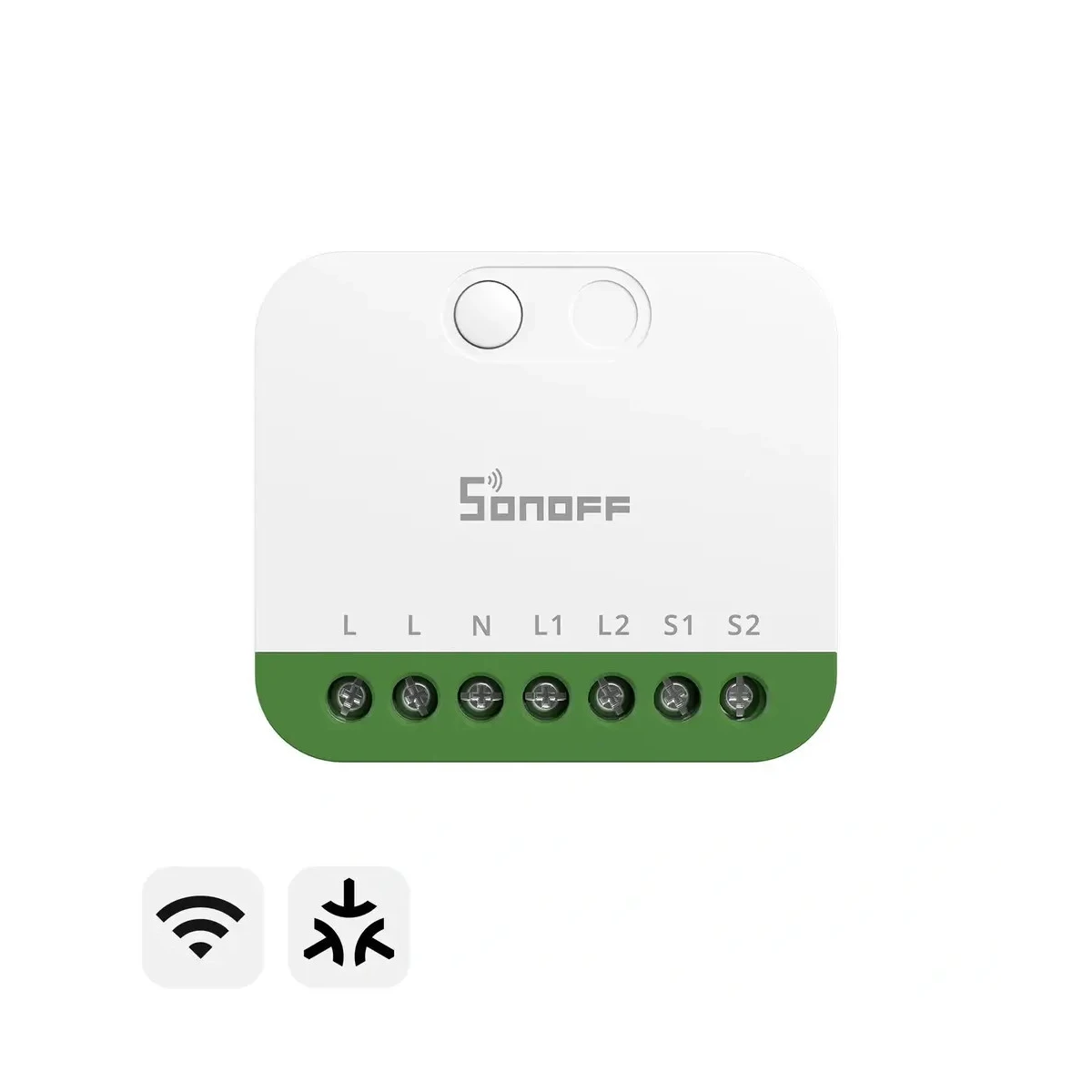

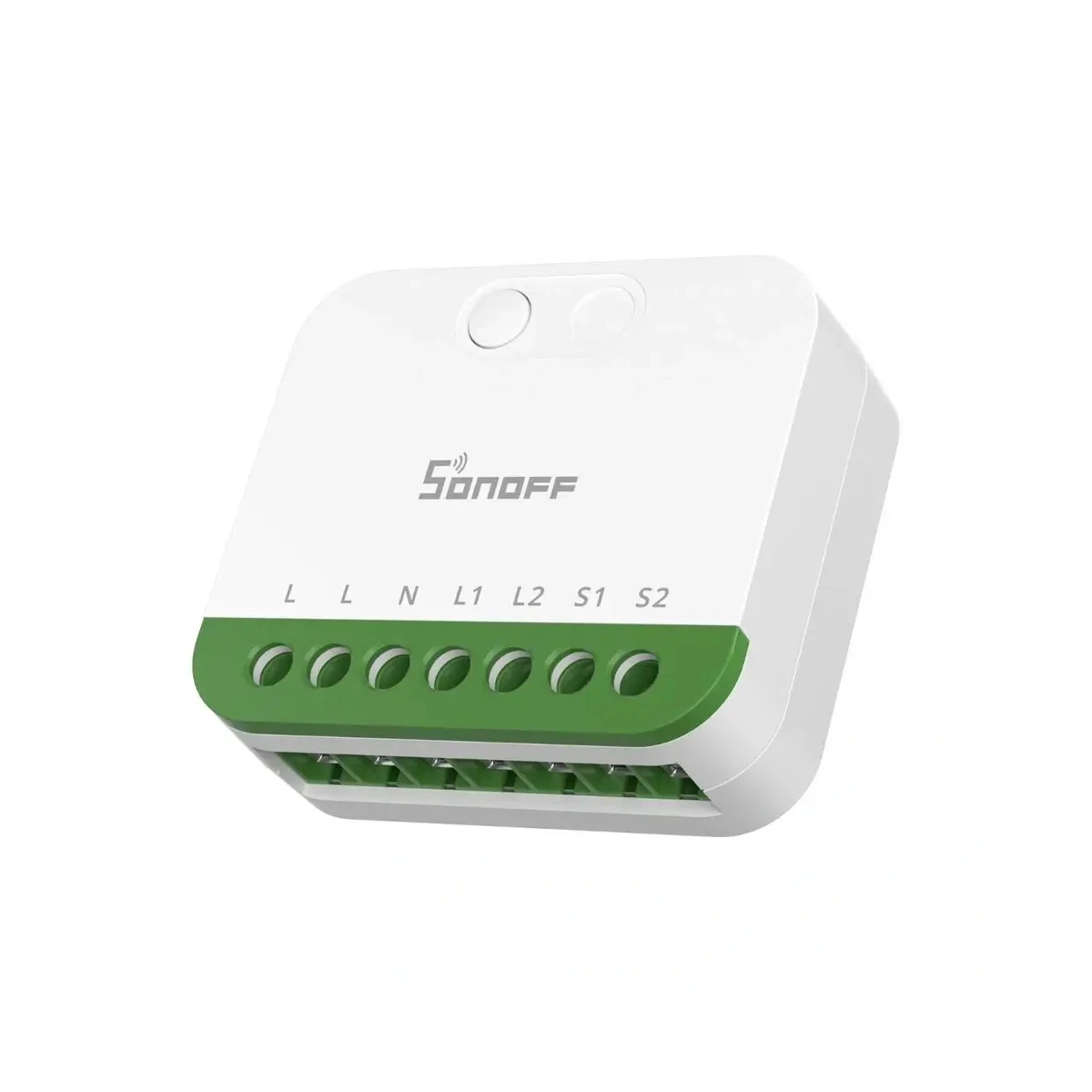

• Bornes disponibles :
  • L : Entrée phase 110-240V~
  • N : Entrée neutre (OBLIGATOIRE)
  • L1 : Sortie phase canal 1 (110-240V~)
  • L2 : Sortie phase canal 2 (110-240V~)
  • S1 : Entrée interrupteur externe canal 1
  • S2 : Entrée interrupteur externe canal 2

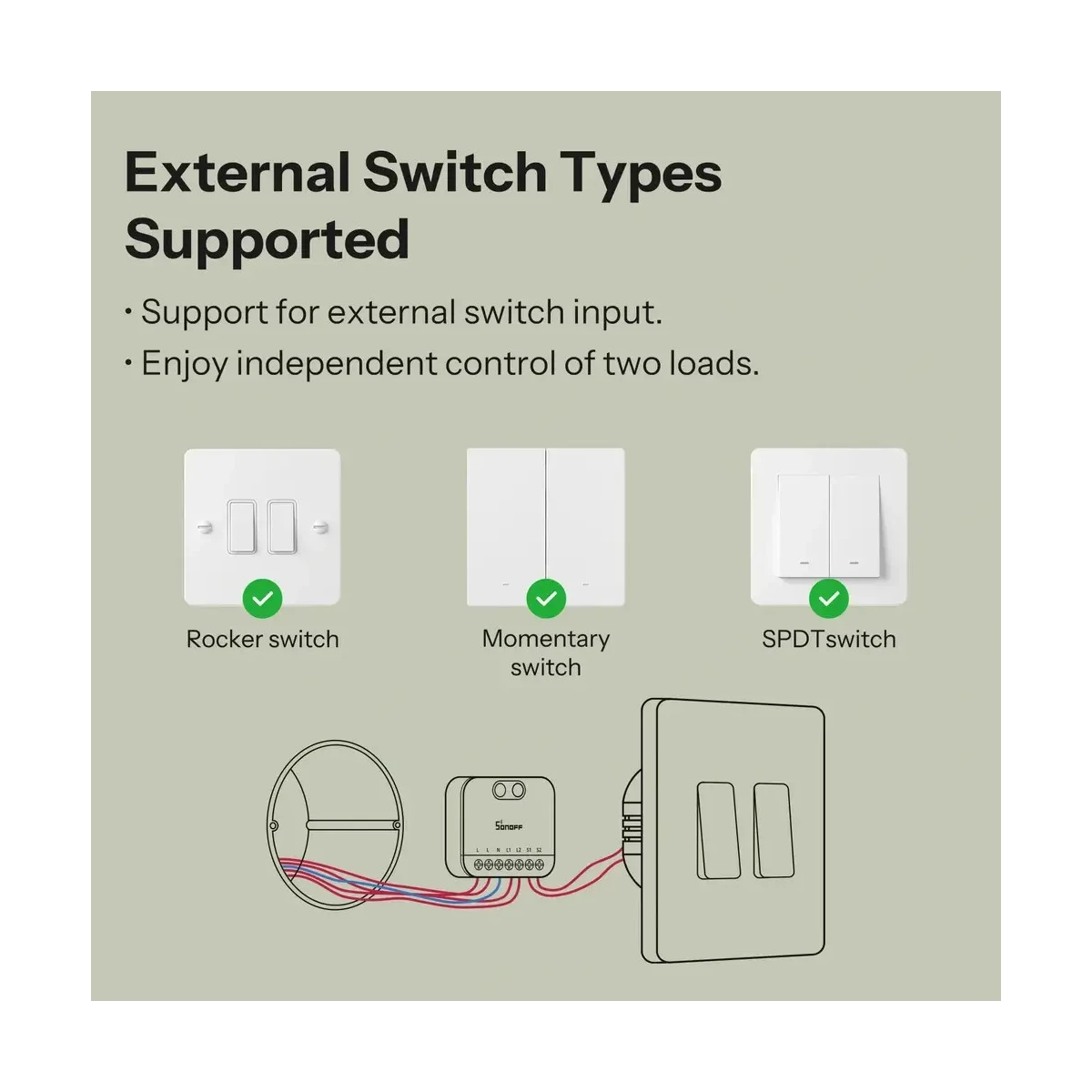

• Interrupteurs externes compatibles :
  • Interrupteur à bascule (rocker switch) - par défaut usine
  • Bouton-poussoir (push button)
• Changement type d'interrupteur : Triple pression bouton → LED clignote 3× → Type modifié
• AVERTISSEMENT CRITIQUE : NE JAMAIS connecter S1 ou S2 sur neutre ou terre → Destruction appareil garantie

Interface utilisateur

• Boutons physiques : 2 boutons tactiles sur le dessus de l'appareil
• Indicateur LED : LED bleue multifonction
  • Mode eWeLink :
    • Clignotement "deux courts + un long" : Mode appairage actif
    • Allumée fixe : Appareil en ligne
    • Un clignotement : Hors ligne
    • Deux clignotements : Connecté au routeur mais pas au cloud
  • Mode Matter :
    • Clignotement "deux courts + un long" : Mode appairage actif
    • Allumée fixe : Appareil en ligne
    • Un clignotement : Hors ligne
• Fonctions bouton principal :
  • Appui long 5 secondes : Activation mode appairage
  • Triple pression rapide : Changement type interrupteur externe
  • Appui long 10 secondes : Réinitialisation usine complète

Dimensions et poids

• Dimensions appareil : 45 × 39,4 × 16,8 mm (L × l × H)
• Poids net : 36,5 g
• Format : Rectangulaire ultra-compact
• Épaisseur : 16,8 mm (parmi les plus compacts du marché)

Construction et matériaux

• Matériau boîtier : PC (Polycarbonate) ignifugé
• Couleur : Blanc
• Finition : Mate
• Indice de protection : Usage intérieur uniquement (pas d'IP)
• Résistance au feu : Conforme V0

Conditions environnementales

• Lieu d'utilisation : Intérieur uniquement
• Température de fonctionnement : -10°C à +40°C
• Température de stockage : -20°C à +70°C
• Humidité relative : 5 à 95% HR (sans condensation)
• Altitude maximale : 2000 mètres

Certifications et conformité

• Certifications européennes : CE
• Certifications nord-américaines : FCC
• Conformité environnementale : RoHS
• ID FCC : 2APN5-MINI2GS
• Directive RED : 2014/53/EU
• Certification Matter : Oui (CSA-IOT, Matter 1.0+)
• Conformité WEEE : Oui (recyclage obligatoire)

Fonctions Matter supportées

• Device Type : On/Off Light Switch (0x0103)
• Clusters supportés :
  • On/Off (0x0006) - État marche/arrêt
  • Level Control (0x0008) - Non supporté (commutation uniquement)
  • Groups (0x0004) - Contrôle de groupe
  • Scenes (0x0005) - Gestion de scènes
• Commissioning : Wi-Fi + BLE
• Fabric support : Multi-fabric (jusqu'à 16 contrôleurs simultanés)
• Thread : Non supporté (Wi-Fi uniquement)

Fonctions intelligentes

• Contrôle à distance : Via application eWeLink ou application Matter native
• Commande vocale : Compatible Siri, Google Assistant, Alexa
• Programmation horaire : Plannings hebdomadaires par canal
• Scènes intelligentes : Création de scènes multi-appareils
• Groupes : Regroupement logique de plusieurs appareils
• Partage d'appareil : Partage multi-utilisateurs
• Mémorisation état : État des canaux mémorisé après coupure secteur
• État après mise sous tension : Configurable (dernier état/toujours ON/toujours OFF)

Installation et montage

• Type d'installation : Encastré dans boîte murale standard
• Boîtiers compatibles : Tous boîtiers d'encastrement standard européens (≥40mm profondeur)
• Espace requis : Minimum 40mm × 40mm × 40mm
• Fixation : Vis ou clips selon boîtier
• Câblage requis : Phase + Neutre + 2× sorties + 2× interrupteurs externes
• Outils nécessaires : Tournevis plat/cruciforme, testeur de tension, pince à dénuder
• Qualification installateur : Électricien qualifié recommandé

Contenu de l'emballage

• 1× SONOFF MINI-2GS MINI DUO (appareil principal)
• 1× Guide de démarrage rapide multilingue avec QR code Matter
• 1× Manuel d'utilisation (EN/FR/DE/IT/ES)
