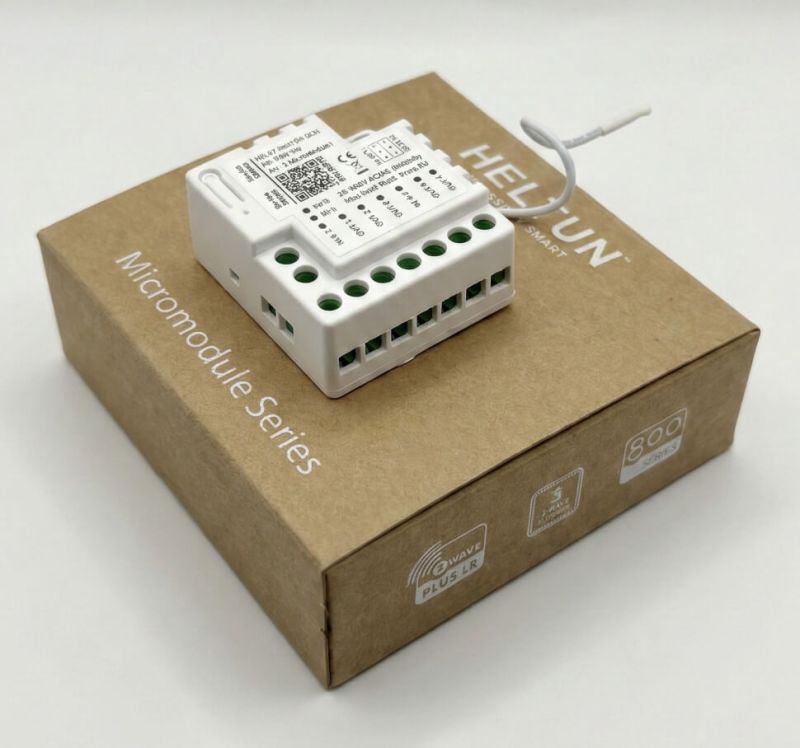

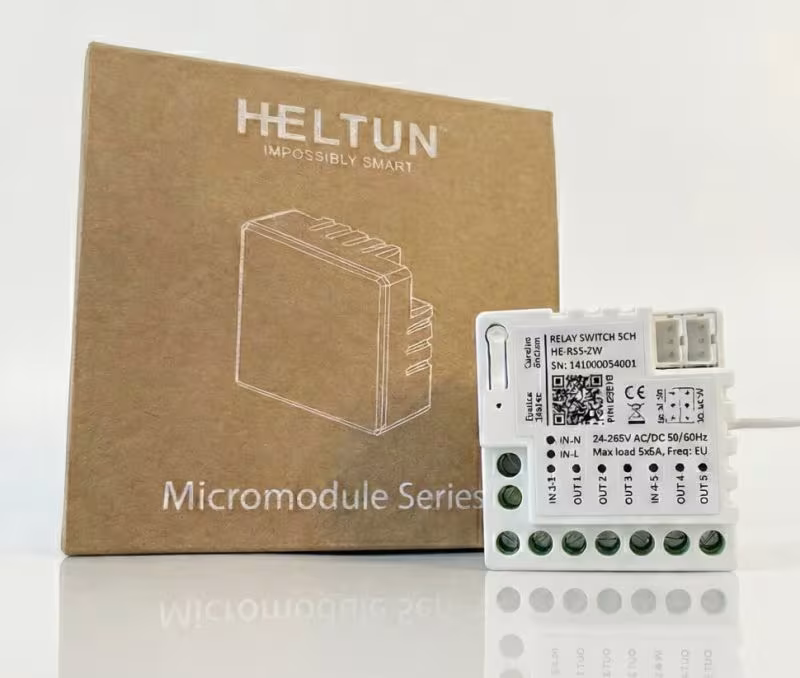

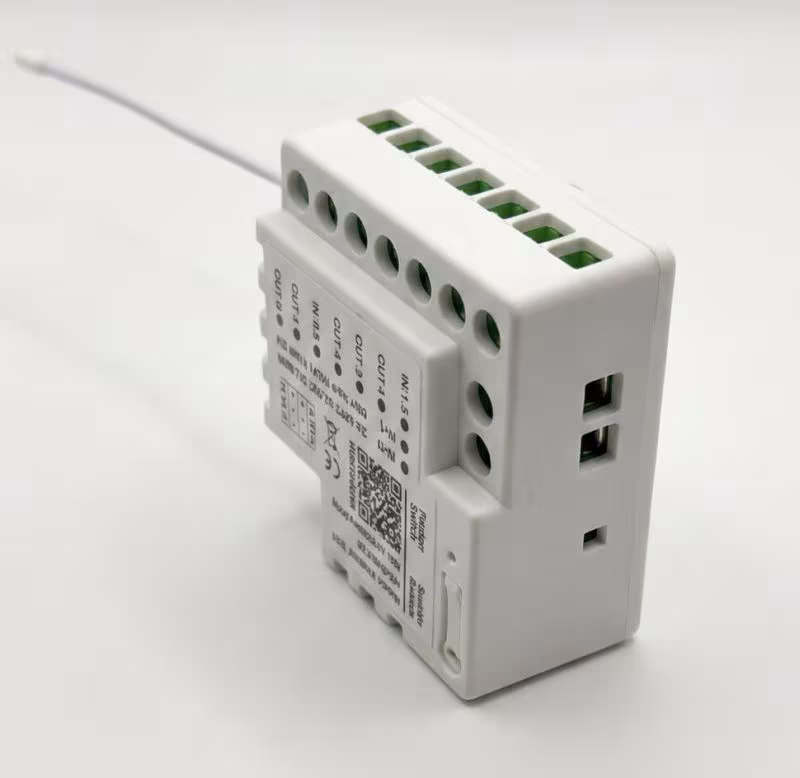

HELTUN HE-RS5-ZW - Module relais 5 canaux Z-Wave 5x5A

Présentation générale

Le HELTUN HE-RS5-ZW (Relay Switch Quinto) incarne l'excellence de la miniaturisation dans le domaine de la domotique Z-Wave professionnelle. Ce micromodule 5 canaux révolutionne l'automatisation des installations électriques existantes en s'installant discrètement derrière les interrupteurs muraux ou dans les tableaux électriques. Grâce à ses dimensions ultra-compactes de seulement 19 × 40 × 38 mm, il se glisse facilement dans les boîtiers d'encastrement et tableaux électriques.

Le HE-RS5-ZW exploite le protocole Z-Wave 800 avec Long Range Ready pour une communication fiable et sécurisée. L'architecture maillée Z-Wave garantit une communication bidirectionnelle entre tous les appareils, chaque module agissant comme répéteur pour étendre la portée du réseau.

La polyvalence du HE-RS5-ZW se distingue par ses deux entrées d'alimentation indépendantes permettant de gérer des circuits avec différentes sources de tension, ou de créer des contacts secs pour piloter des équipements industriels. Ses cinq sorties relais de 5A chacune contrôlent éclairages, moteurs, vannes et serrures avec une technologie Zero-Cross pour une fiabilité accrue.

Fonctions clés

• Architecture ultra-compacte pour installations complexes : Avec ses dimensions de 19 × 40 × 38 mm et un poids plume de 110g, le HE-RS5-ZW s'installe facilement dans les boîtiers d'encastrement et tableaux électriques. Cette miniaturisation extrême permet d'installer le module même dans les espaces les plus confinés. Installation flexible derrière les prises/interrupteurs ou montage sur rail DIN avec l'adaptateur HELTUN Micromodule Mounting Adaptor.
• Flexibilité d'alimentation professionnelle : Le module accepte une plage d'alimentation exceptionnellement large de 24-265V AC ou 24-48V DC, permettant une installation universelle dans la majorité des configurations résidentielles et commerciales. Les deux entrées d'alimentation indépendantes permettent de gérer des circuits avec différentes sources de tension sur le même module, ou de créer des sorties en contact sec (dry contact) pour piloter des équipements ne nécessitant pas de commutation de puissance, comme les systèmes HVAC industriels ou les portails automatiques.

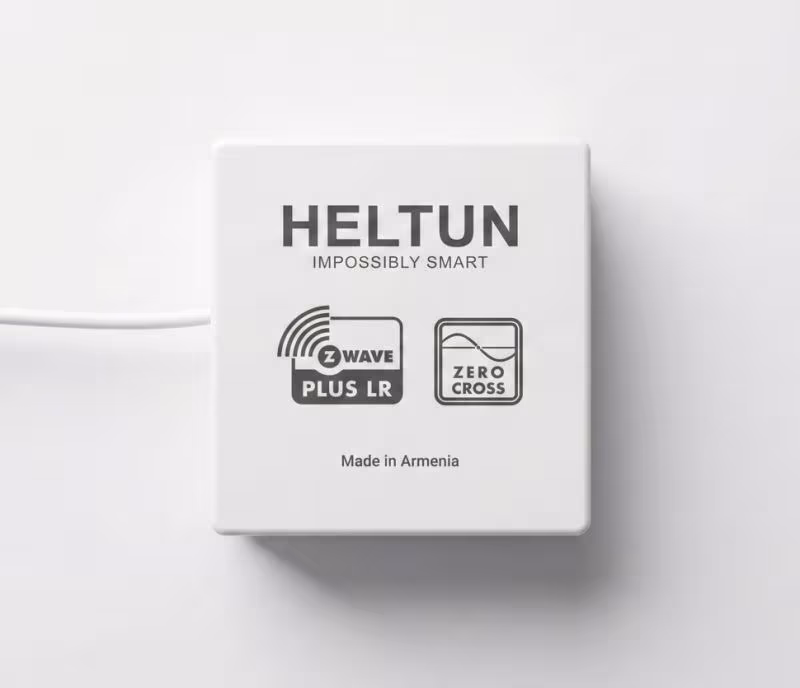

• Technologie Zero-Cross : Le module utilise la technologie Zero-Cross qui synchronise la commutation des relais au passage par zéro de la sinusoïde. Cette approche réduit les arcs électriques, les interférences électromagnétiques et prolonge la durée de vie du module et des charges connectées.
• Contrôle motorisations et vannes : Le module peut piloter des moteurs, vannes et serrures grâce à ses 5 sorties relais de 5A chacune. Les 7 modes configurables permettent d'adapter le fonctionnement aux différents types d'applications (éclairage, moteurs, vannes).

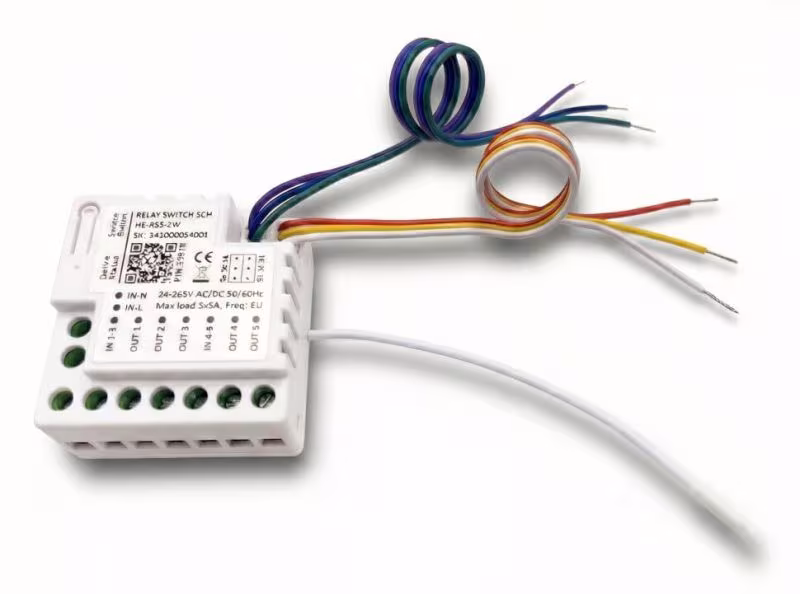

• Six entrées pilotes ultra-configurables : Le module dispose de 6 entrées pilotes qui peuvent contrôler les sorties relais et déclencher des scènes Z-Wave simultanément. 7 modes de fonctionnement configurables par canal : momentary, toggle, invert, timers, ON/OFF only. Cette flexibilité permet d'adapter le module à n'importe quel type d'interrupteur existant (poussoir, va-et-vient, inverseur) sans modification du câblage mural. Chaque entrée peut également déclencher des scènes Z-Wave pour créer des automatisations complexes.
• Sécurité S2 et SmartStart : Implémente le protocole de sécurité Z-Wave S2 pour protéger les communications. Support SmartStart pour une inclusion simplifiée et sécurisée dans le réseau Z-Wave.

Caractéristiques techniques détaillées

Spécifications électriques

• Alimentation : 24-265V AC ou 24-48V DC
• Nombre de canaux : 5 relais indépendants
• Charge par canal : 5A maximum
• Type de contact : Contact sec (dry contact)
• Technologie commutation : Zero-cross relay switching
• Nombre d'entrées d'alimentation : 2 indépendantes
• Nombre d'entrées pilotes : 6

Spécifications Z-Wave

• Protocole : Z-Wave 800
• Long Range : Long Range ready
• SmartStart : Oui, inclusion automatique
• Sécurité : S2 Security
• Fréquence Europe : 868 MHz
• Fonction répéteur : Oui (étend automatiquement le réseau maillé)

Configuration et entrées/sorties

• Sorties relais : 5 (contact sec)
• Entrées pilotes configurables : 6
• Entrées d'alimentation indépendantes : 2
• Modes de fonctionnement par canal : 7 (momentary, toggle, invert, timers, ON/OFF only)
• Contrôle motorisations : Support moteurs et valves
• Déclenchement scènes : Les entrées pilotes peuvent déclencher des scènes Z-Wave

Fonctionnalités avancées

• Sécurité : S2 Security
• SmartStart : Inclusion automatique
• Technologie Zero-Cross : Commutation au passage par zéro
• Contrôle : Éclairages, moteurs, vannes, serrures
• Applications : Contact sec et câblage intelligent

Caractéristiques physiques

• Dimensions : 19 × 40 × 38 mm (ultra-compact)
• Poids : 110 grammes
• Montage : Boîtiers d'encastrement et tableaux électriques
• Montage rail DIN : Via HELTUN Micromodule Mounting Adaptor
• Installation : Derrière prises/interrupteurs ou sur rail DIN

Normes et certifications

• Marque : Heltun
• Fréquence Z-Wave : Europe (868 MHz)
• Code douanier (HS Code) : 8536508090
• Conformité CE : Équipements radioélectriques
• Conformité RoHS : Restriction substances dangereuses
