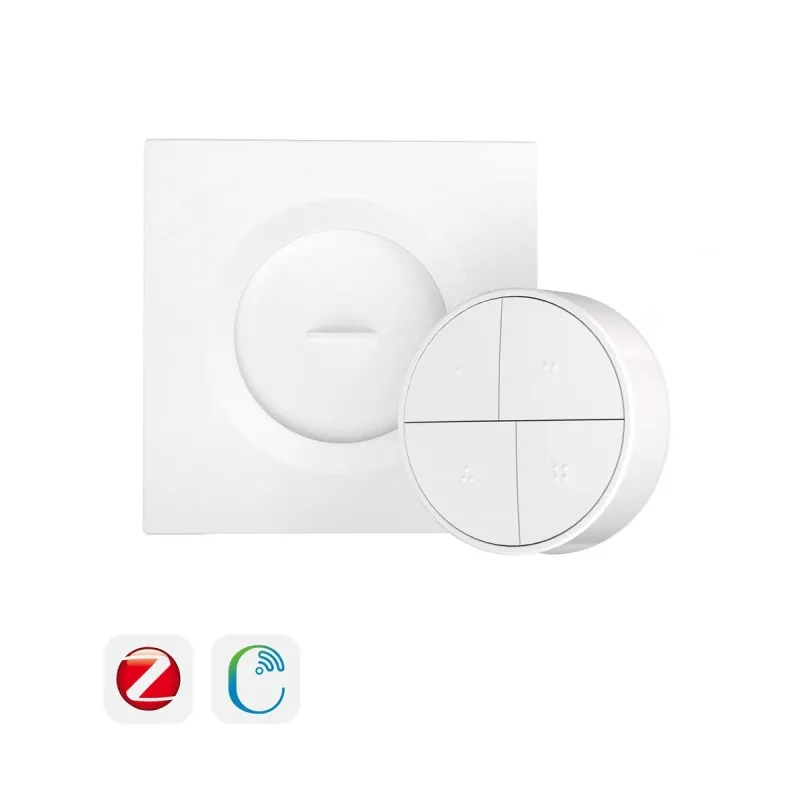

SONOFF SNZB-01M Orb 4-In-1 - Interrupteur de scène 4 boutons sans fil Zigbee 3.0

Interrupteur de scène sans fil Zigbee 3.0 4 boutons

PRÉSENTATION GÉNÉRALE

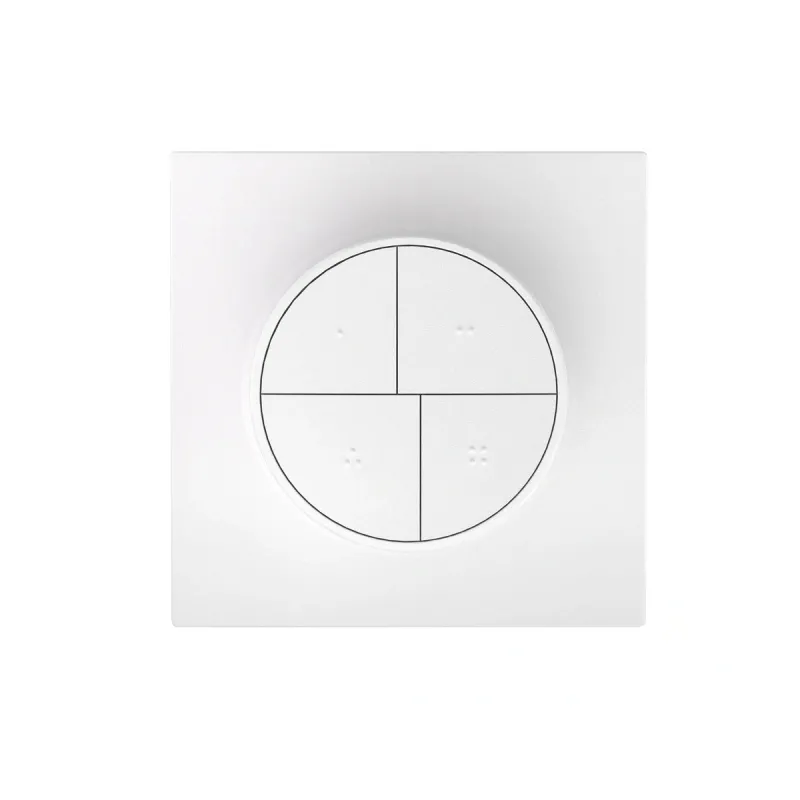

L'Orb 4-In-1 (SNZB-01M) est un interrupteur de scène intelligent sans fil de la série Fusion de SONOFF. Ce dispositif compact au design circulaire élégant (Ø50mm) offre 4 boutons tactiles permettant de déclencher jusqu'à 16 scènes domotiques différentes grâce à ses actions multiples : simple pression, double pression, triple pression (mode Zigbee) et appui long.

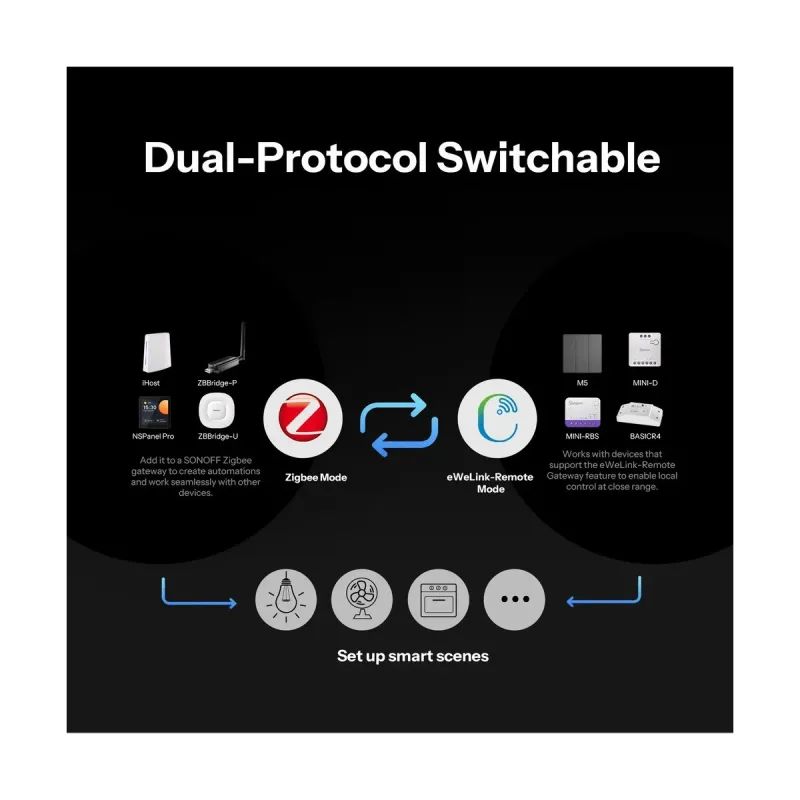

Fonctionnant sur pile CR2477 avec une autonomie exceptionnelle, ce contrôleur sans fil propose deux modes de fonctionnement distincts : le mode Zigbee 3.0 standard pour une intégration universelle avec toutes les passerelles compatibles (Home Assistant, Zigbee2MQTT, Homey, etc.), et le mode eWeLink-Remote propriétaire pour une configuration simplifiée avec les passerelles SONOFF.

L'Orb 4-In-1 se distingue par ses fonctions avancées TouchLink et Bindings qui permettent un contrôle direct des ampoules et appareils Zigbee sans passer par la passerelle, garantissant une réactivité instantanée et un fonctionnement local même en cas de panne réseau. Son installation magnétique ou adhésive ne nécessite aucun câblage électrique, permettant un positionnement flexible dans toute la maison.

FONCTIONS CLÉS

• Contrôle multi-scènes flexible : Les 4 boutons indépendants offrent jusqu'à 16 combinaisons différentes (4 boutons × 4 actions) pour déclencher des scènes complexes : réveil matinal avec ouverture progressive des volets et allumage des lumières, départ maison avec extinction générale et activation alarme, ambiance cinéma avec fermeture volets et gradation lumineuse, ou mode nuit avec éclairage tamisé automatique.
• Double mode d'intégration universel : En mode Zigbee 3.0, l'appareil s'intègre parfaitement dans Home Assistant via Zigbee2MQTT, ZHA ou Homey, permettant des automatisations avancées avec Node-RED et un contrôle total via MQTT. Le mode eWeLink-Remote offre une alternative simplifiée avec configuration en quelques clics pour les utilisateurs privilégiant la facilité.
• Contrôle local ultra-réactif via TouchLink et Bindings : La fonction TouchLink permet d'associer directement l'Orb aux ampoules Philips Hue, IKEA Trådfri, Osram Smart+ et autres compatibles sans passerelle intermédiaire. Les Bindings Zigbee créent des liaisons directes avec vos appareils Zigbee pour un temps de réponse inférieur à 100ms, idéal pour les interrupteurs d'éclairage nécessitant une réactivité instantanée.
• Installation sans câblage totalement flexible : Le support magnétique permet un positionnement et repositionnement sans effort sur toute surface métallique. L'adhésif VHB fourni assure une fixation permanente sur mur, verre, bois ou plastique. La possibilité de fixation par vis sur boîtier encastré permet de remplacer d'anciens interrupteurs filaires tout en conservant l'esthétique d'origine.
• Autonomie énergétique longue durée : La pile CR2477 (incluse) offre une autonomie de plusieurs années en usage normal grâce à l'optimisation du protocole Zigbee 3.0 et la mise en veille intelligente entre les actions. L'indicateur LED confirme chaque action sans impacter significativement l'autonomie.

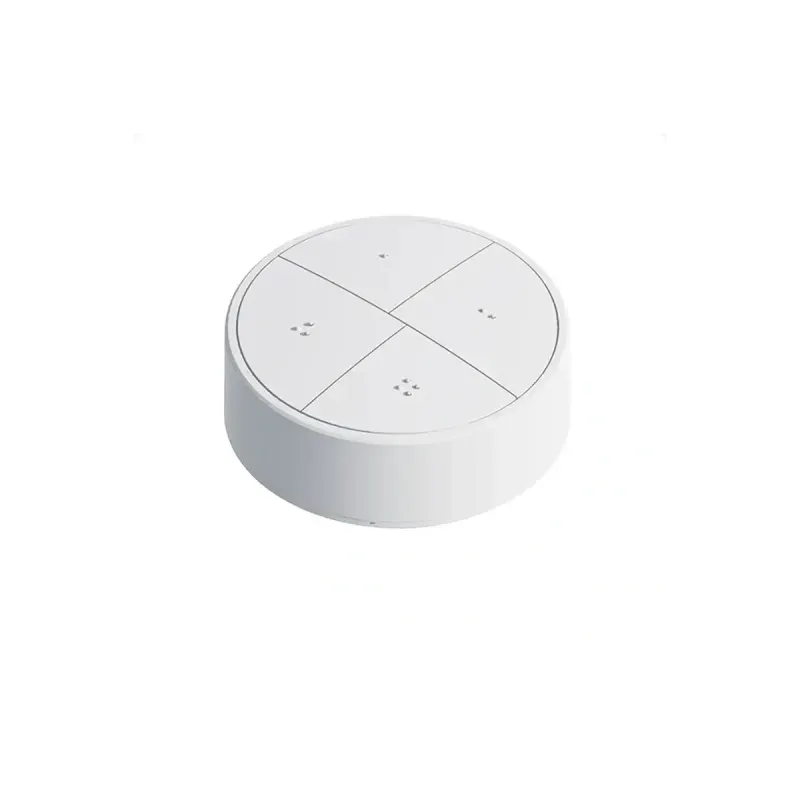

• Design compact et discret : Avec seulement 50mm de diamètre et 22,5mm d'épaisseur pour 53g, l'Orb 4-In-1 se fond dans tous les intérieurs. Son boîtier PC blanc mat s'intègre harmonieusement sur tout type de surface et dans toutes les pièces de la maison.

CARACTÉRISTIQUES TECHNIQUES

Identification produit

• Nom commercial : Orb 4-In-1
• Référence modèle : SNZB-01M
• Série produit : Fusion series
• Catégorie : Smart Scene Button (Interrupteur de scène intelligent)
• Fabricant : Shenzhen Sonoff Technologies Co., Ltd.

Protocoles et connectivité

• Protocole sans fil principal : Zigbee IEEE 802.15.4
• Protocole secondaire : Bluetooth Low Energy (BLE)
• Bandes de fréquence (EU) :
  • Zigbee : 2405–2480 MHz
  • BLE : 2402–2480 MHz
• Puissance d'émission maximale (EU) :
  • Zigbee : ≤10 dBm
  • BLE : ≤10 dBm
• Modes de fonctionnement :
  • Mode Zigbee : Connexion passerelle Zigbee standard (Home Assistant, Zigbee2MQTT, Homey, etc.)
  • Mode eWeLink-Remote : Connexion passerelle eWeLink-Remote propriétaire SONOFF
• Sélection du mode : Sélecteur physique sur le dos de l'appareil (par défaut : mode Zigbee)

Matériel et microcontrôleur

• Microcontrôleur (MCU) : TLSR8656F512ET32
• Mémoire Flash : 512 KB
• Processeur : Telink TLSR8656 (architecture RISC 32 bits)

Interface utilisateur

• Nombre de boutons tactiles : 4
• Actions disponibles par bouton :
  • Simple pression (tous modes)
  • Double pression (tous modes)
  • Triple pression (mode Zigbee uniquement)
  • Appui long (tous modes)
• Nombre total de scènes programmables : Jusqu'à 16 (4 boutons × 4 actions en mode Zigbee)
• Indicateur LED : LED multicolore intégrée
  • Clignotement lent : Mode appairage Zigbee actif
  • Allumage fixe 3 secondes : Appairage Zigbee réussi
• Bouton Reset : Bouton physique au dos
  • Appui long 5 secondes : Activation mode appairage Zigbee (durée : 3 minutes)
  • Appui long 5 secondes (déjà appairé) : Réinitialisation usine complète

Alimentation électrique

• Type d'alimentation : Pile bouton lithium
• Modèle de pile : CR2477
• Tension nominale : 3V DC
• Pile incluse : Oui (préinstallée avec languette d'isolation)
• Autonomie estimée : Plusieurs années en usage résidentiel standard
• Remplacement pile : Ouvrir le couvercle arrière avec une pièce de monnaie

Dimensions et poids

• Dimensions produit : Ø50 × 22,5 mm
• Forme : Circulaire (Orb)
• Poids net : 53 g (avec pile CR2477 installée)
• Épaisseur : 22,5 mm

Construction et matériaux

• Matériau boîtier : PC (Polycarbonate)
• Couleur : Blanc
• Finition : Mate
• Indice de protection : Usage intérieur uniquement
• Résistance aux chocs : Usage domestique standard

Conditions environnementales

• Lieu d'utilisation : Intérieur uniquement
• Température de fonctionnement : -10°C à +60°C
• Température de stockage : -20°C à +70°C
• Humidité relative : 5 à 95% HR (sans condensation)
• Altitude maximale de fonctionnement : 2000 mètres
• Hauteur d'installation maximale recommandée : ≤2 mètres

Certifications et conformité

• Certifications européennes : CE
• Certifications nord-américaines : FCC
• Conformité environnementale : RoHS
• ID FCC : 2APN5-SNZB01M
• Directive RED : 2014/53/EU
• Conformité WEEE : Oui (recyclage obligatoire, ne pas jeter avec déchets ménagers)
• Norme de sécurité piles : UL 4200A (avertissement danger ingestion pile bouton)

Installation et montage

• Méthodes de montage :

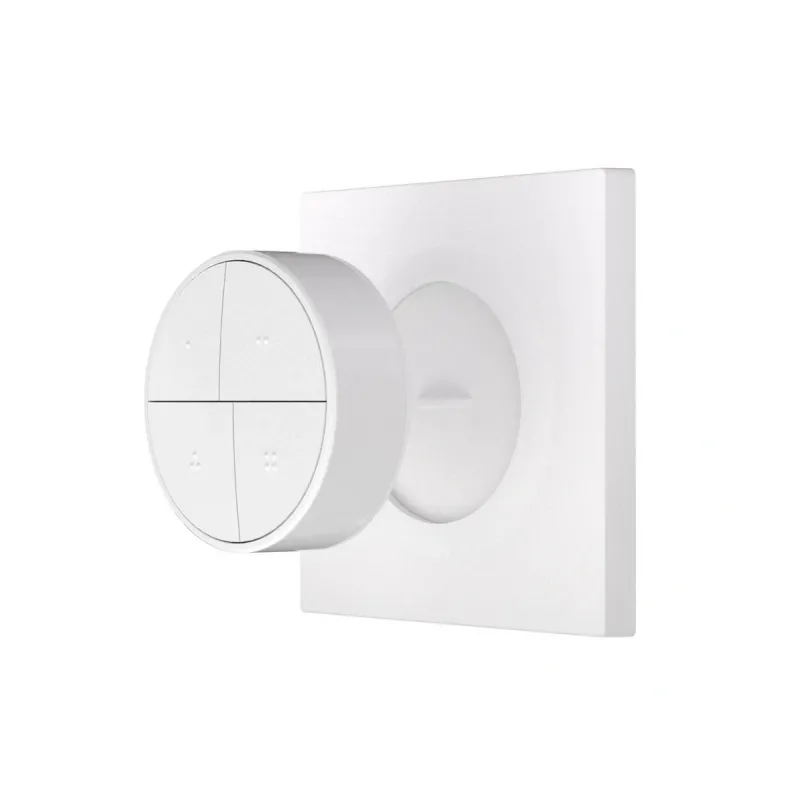

  • Montage magnétique : Support magnétique inclus (fixation/retrait instantané)
  • Montage adhésif : Adhésif double-face VHB 3M inclus (fixation permanente)
  • Montage par vis : Fixation support sur boîtier encastré standard
• Types de surfaces compatibles : Métal (magnétique), mur plâtre/béton, verre, bois, plastique
• Câblage requis : Aucun
• Alimentation secteur : Non requise
• Outils nécessaires : Pièce de monnaie (ouverture couvercle), tournevis (montage par vis optionnel)

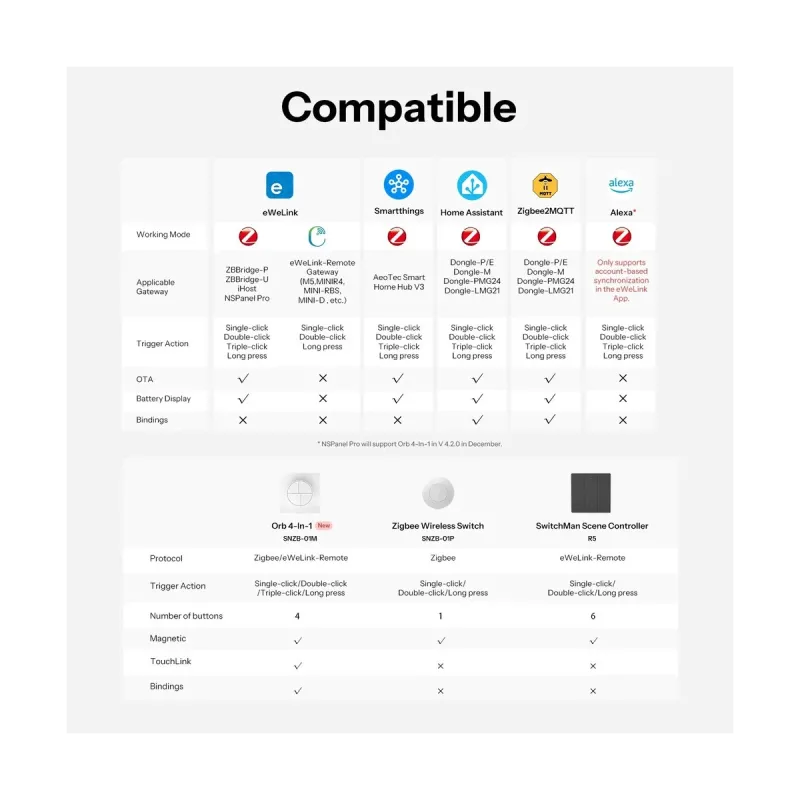

Compatibilité passerelles Zigbee

• Passerelles SONOFF Zigbee recommandées :
  • ZBBridge-P (Zigbee 3.0 + routeur Wi-Fi)
  • ZBBridge-U (Zigbee 3.0 USB avec batterie)
  • NSPanel Pro (Écran tactile + passerelle Zigbee intégrée)
  • iHost (Serveur domotique local avec Zigbee)
• Dongles SONOFF Zigbee compatibles :
  • ZBDongle-P (USB Zigbee 3.0, chipset TI CC2652P)
  • ZBDongle-E (USB Zigbee 3.0, chipset Silicon Labs EFR32MG21)
  • Dongle-M (USB Matter/Thread + Zigbee, chipset SiLabs MGM240S)
  • Dongle-PMG24 (USB Zigbee/Thread, chipset Silicon Labs MG24)
  • Dongle-LMG21 (USB Zigbee, chipset SiLabs MG21, architecture linéaire)
• Plateformes open-source compatibles :
  • Home Assistant (via intégrations ZHA ou Zigbee2MQTT)
  • Zigbee2MQTT (intégration complète avec tous les attributs exposés)
  • Homey Pro (support Zigbee natif)
  • Jeedom (via plugin Zigbee ou Zigbee2MQTT)
  • Domoticz (via Zigbee2MQTT)
  • openHAB (binding Zigbee)
• Autres passerelles Zigbee 3.0 : Compatible avec toute passerelle certifiée Zigbee 3.0 standard

Compatibilité passerelles eWeLink-Remote

• Tous les produits SONOFF dotés de la fonction passerelle eWeLink-Remote
• Configuration : Ajout via menu "eWeLink-Remote-devices" dans les paramètres de la passerelle
• Durée d'appairage : 10 secondes après activation du mode apprentissage

Fonctions avancées Zigbee

• TouchLink :
  • Description : Appairage direct avec ampoules compatibles TouchLink sans passerelle
  • Ampoules compatibles : Philips Hue, IKEA Trådfri, Osram Smart+, et autres certifiées Zigbee Light Link
  • Avantages : Simplicité maximale, pas de configuration complexe, fonctionnement autonome
  • Cas d'usage : Contrôle basique d'éclairage sans infrastructure domotique existante
  • Guide détaillé : https://help.sonoff.tech/docs/How-to-Connect-the-Orb-4In1-tothe-TouchLink-device
• Bindings (Liaisons Zigbee) :
  • Description : Communication directe entre Orb et appareils Zigbee sans passage par passerelle
  • Appareils compatibles : Toute ampoule, variateur ou prise Zigbee supportant les Bindings
  • Fonctions supportées : Marche/Arrêt, variation de luminosité, température de couleur
  • Avantages : Réactivité ultra-rapide (<100ms), fonctionnement local garanti, pas de dépendance réseau/cloud
  • Cas d'usage : Remplacement interrupteurs filaires, contrôle instantané éclairage principal, fiabilité maximale
  • Configuration : Via Home Assistant (ZHA ou Zigbee2MQTT), nécessite accès aux paramètres Zigbee avancés
  • Guide détaillé : https://help.sonoff.tech/docs/How-to-Use-Orb-4in1-with-Home-Assistant-via-Bindings
• Utilisation comme appareil déclencheur uniquement : L'Orb ne peut pas recevoir de commandes depuis d'autres appareils (pas de fonction exécuteur/actuateur)

Programmation et automatisations

• Application de contrôle : eWeLink (iOS et Android)
• Téléchargement : App Store (Apple) ou Google Play Store (Android)
• Recherche dans stores : "eWeLink"
• Configuration scènes :
  • Accès : Menu "Scènes" dans l'application eWeLink
  • Déclencheurs disponibles : Sélection bouton (1-4) + type d'action (simple/double/triple/long)
  • Actions exécutables : Contrôle de tous les appareils eWeLink compatibles
  • Conditions additionnelles : Horaires, températures, états d'appareils, etc.
  • Automatisations complexes : Déclenchement de scènes multiples en cascade
• Intégration Home Assistant :
  • Exposition des attributs : Chaque bouton + action exposé comme entité distincte
  • Automatisations YAML : Création d'automatisations personnalisées complexes
  • Node-RED : Intégration complète dans flows Node-RED
  • Scripts : Déclenchement de scripts Home Assistant custom

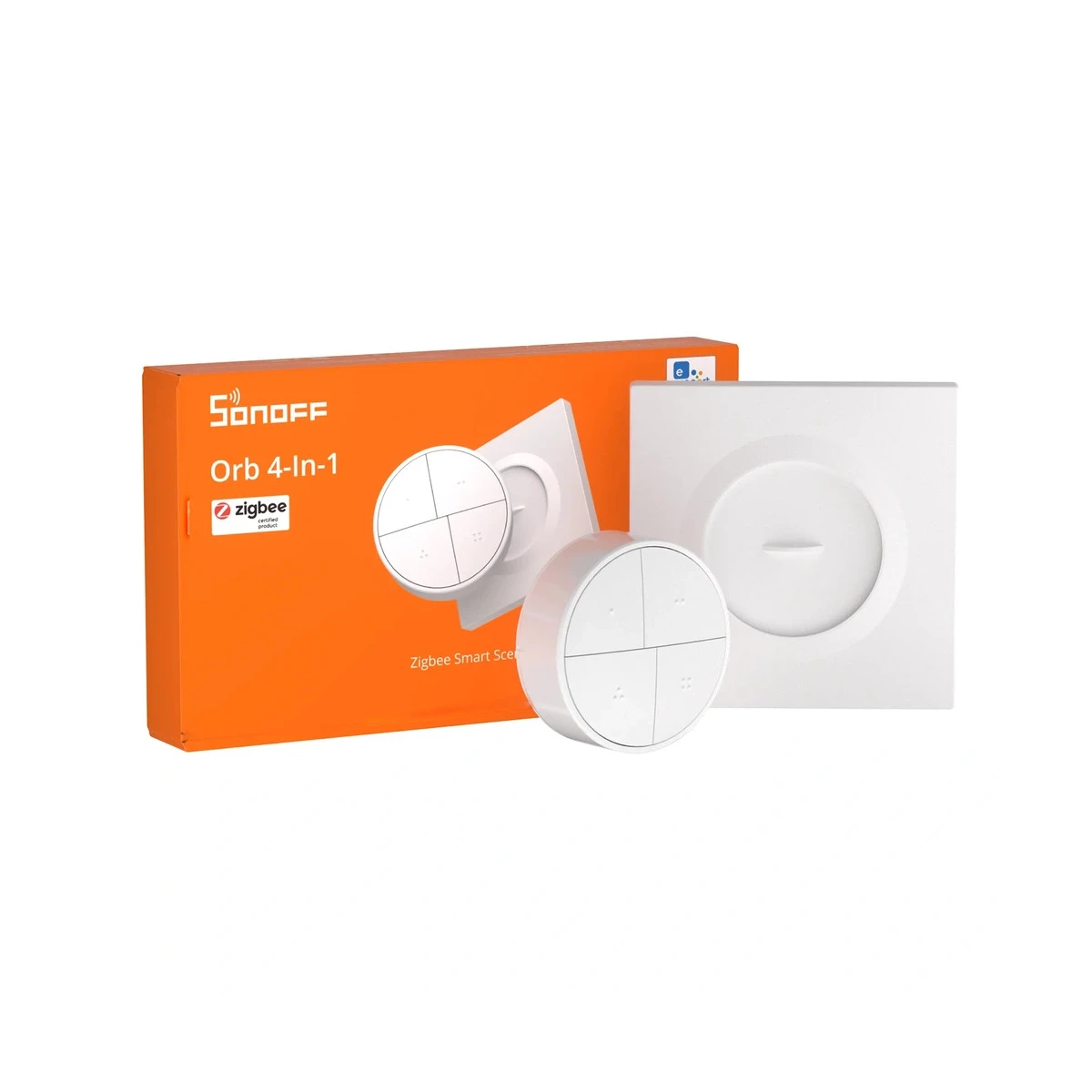

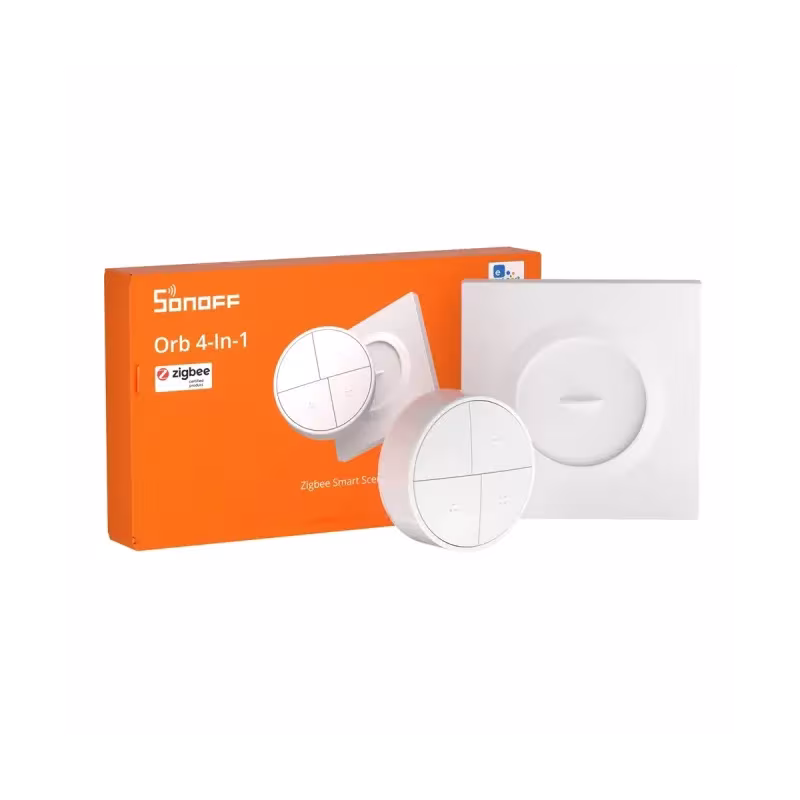

Contenu de l'emballage

• 1× SONOFF SNZB-01M Orb 4-In-1 (appareil principal)
• 1× Pile CR2477 (préinstallée avec languette d'isolation)
• 1× Support magnétique de montage
• 1× Adhésif double-face VHB 3M
• 1× Manuel d'utilisation multilingue (EN/FR/DE/IT/ES)
• 1× Guide de démarrage rapide
