Thermofloor - Commande de chauffage au sol Z-wave+ 10 sorties Heatit Z-Water

PRESENTATION

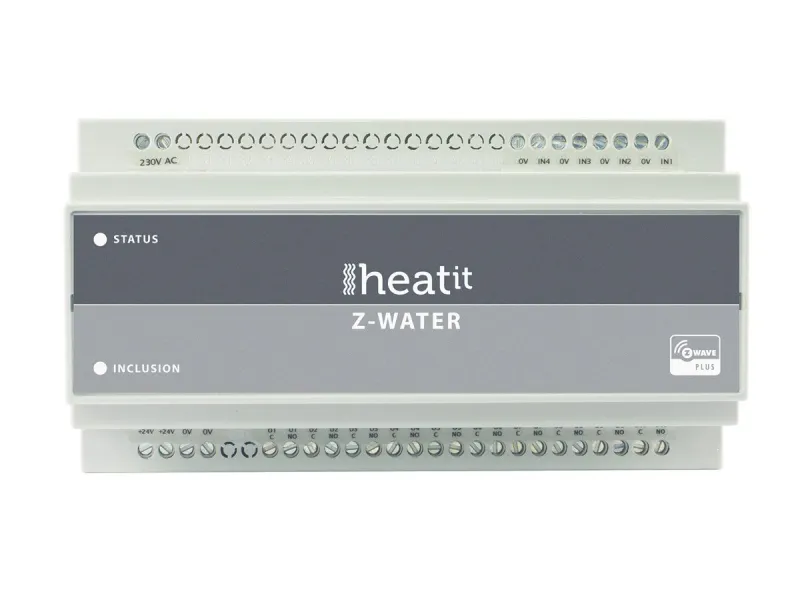

Heatit Z-Water est un régulateur rail DIN pour contrôler un chauffage hydronique (par exemple chauffage au sol). Heatit Z-Water est un module qui se clippe sur un rail DIN pour ajouter une gamme de fonctions à votre réseau sans fil Z-Wave.

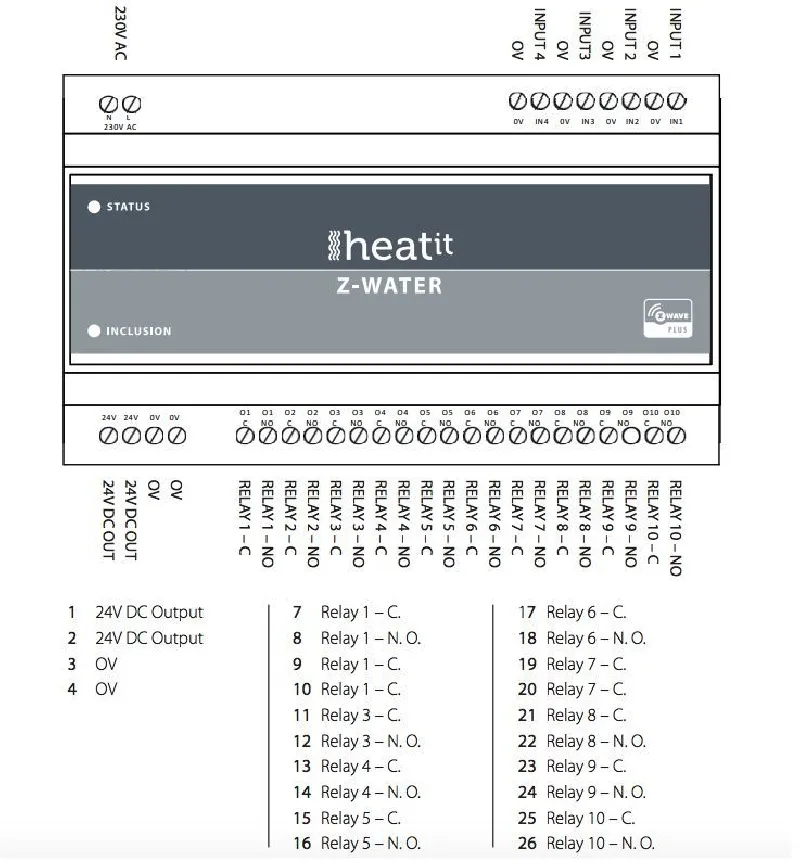

Heatit Z-Water est équipé de 10 sorties relais et de 4 entrées analogiques/digitales. Le module peut être alimenté depuis une connexion 230V AC au secteur, et peut fournir une sortie 24V DC ou 230V. Les sorties relais de Heatit Z-Water peuvent être contrôlées librement depuis le réseau Z-Wave, et peuvent être utilisées dans plusieurs buts, par exemple, contrôle de l'interrupteur pour la lumière, contrôle des actionneurs de soupape pour un système de chauffage par le sol, ou contrôle des autres systèmes domotiques.

Les entrées analogiques/digitales de Heatit Z-Water (différentes versions du microprogramme) peuvent être configurées pour fonctionner avec différentes fonctionnalités et peuvent être connectées aux sorties sans potentiel, à collecteur ouvert et pourront contrôler les autres appareils Z-Wave; interrupteurs, variateurs d'intensité, etc. De plus les entrées peuvent être utilisées comme un Contrôleur de Scénarios et envoyer des notifications du Scénario Central au portail Z-Wave.
Il est possible de configurer l'intensité et l'indication de la LED de l'indicateur de statut à l'avant du module Heatit Z-Water.

FONCTIONS

• Les sorties relais peuvent être utilisées pour contrôler les actionneurs de soupape dans un système de chauffage hydronique
• Peut être utilisé pour contrôler les actionneurs 24V et 230V
• Peut être utilisé en même temps qu'un capteur Heatit Z-Temp dans chaque zone
• Montage sur rail DIN rail
• Fonctionne comme un répéteur Z-Wave
• Mises à jour du microprogramme (OTA)
• Versions du microprogramme disponibles (sorties analogiques/digitales)
• Prend en charge les modes de cryptage: S0, S2 Access Control Class, S2 Authenticated Class, S2 Unauthenticated Class

CARACTERISTIQUES TECHNIQUES

• Protocole: Z-Wave+
• SDK: 6.71.00
• Tension nominale: 100V – 240V 50/60Hz
• Consommation: 0.6W en veille
• Fusible: 3.15A Quick-Acting, UMF 250 Schurter Inc., pièce no.: 3405.0171.11
• Sortie 24V DC: Maximum 1.17A, 28W
• Sorties relais: Intensité nominale: 5A
• Tension de commutation maximale: 250V AC, 30V DC
• Courant de commutation maximal: 5A
• Puissance de commutation maximale: 1,250 VA, 150W
• Entrées
  • Tension d'entrée maximale: 10V DC
  • Impédance d'entrée: 10 KΩ
• Tension de la sortie en boucle: 5V DC
• Prise en charge d'Explorer frame: Oui
• Type d'appareil: Esclave avec des possibilités de routage
• Classe générique de l'appareil: Interrupteur binaire
• Classe spécifique de l'appareil: Commande Ouverture Fermeture
• Routage: Oui
• FLiRS: Non
• Z-Wave Plus Oui
• Autorisations CE, EN 50491-3: 2009, EN 60669-2: 2004, EMC 2014/30/EU, RoHS 2011/65/EU, LVD 2014/35/EU
