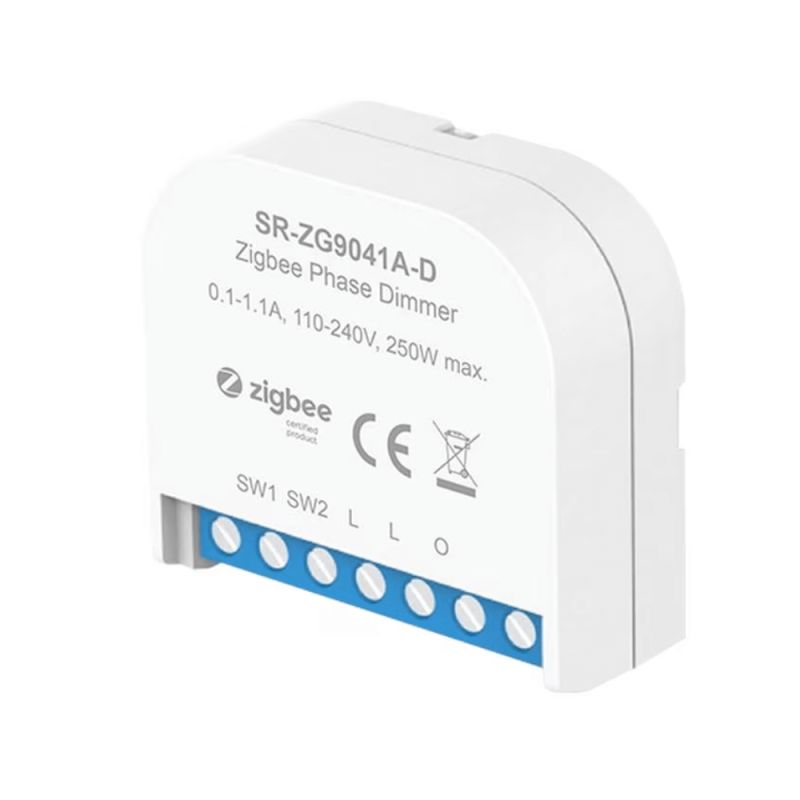

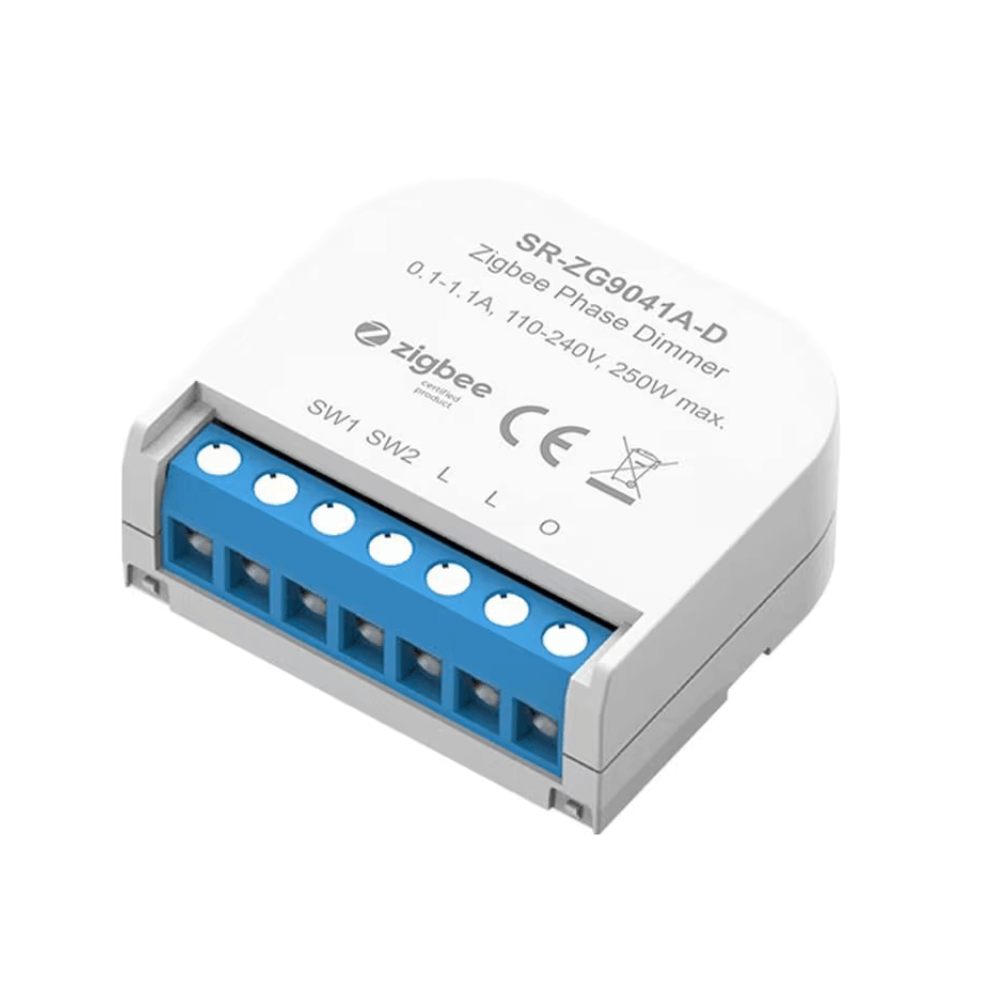

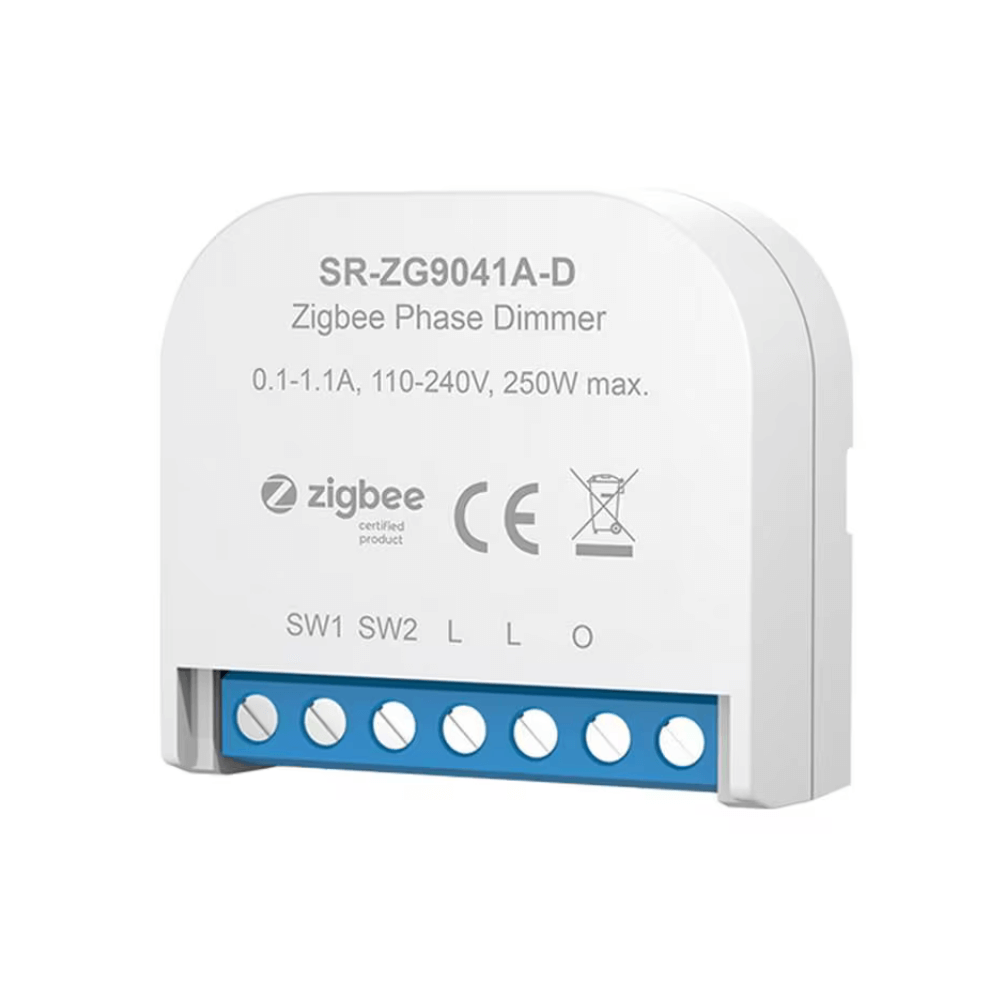

Sunricher SR-ZG9041A-D - Intelligenter Mikrodimmer Zigbee 3.0

Einführung

Der Sunricher Der SR-ZG9041A-D ist ein ultra-kompakter intelligenter Mikro-Dimmer, der auf dem Zigbee 3.0-Protokoll basiert und entwickelt wurde, um Ihre herkömmlichen Beleuchtungen in vernetzte, fernsteuerbare Leuchten zu verwandeln. Mit seinen winzigen Abmessungen von nur 42×38×16 mm passt dieses Modul unauffällig in jede Standard-Unterputzdose, selbst in die kompaktesten. Ausgestattet mit einem fortschrittlichen Mikroprozessor und intelligenten Lastdetektionsalgorithmen bietet es eine außergewöhnliche Kompatibilität mit einer breiten Palette von Lichtquellen: dimmbare LEDs, Halogenlampen, elektronische Transformatoren und Glühlampen. Seine Flexibilität bei der Installation mit oder ohne Neutralleiter, kombiniert mit seiner Funktion zur Messung des Stromverbrauchs, macht ihn zur idealen Lösung, um Ihre bestehende Beleuchtung ohne größere Arbeiten zu modernisieren.

Haupteigenschaften

Ultrakompakt und universell

• Miniaturmaße: 42×38×16 mm zur Installation in Standard-Unterputzdosen 86×86 mm
• Flexible Installation: funktioniert mit oder ohne Neutralleiter (2-Draht- oder 3-Draht-Anschluss)
• Großer Spannungsbereich: 100-240V AC Ein- und Ausgang.
• Maximale Leistung: bis zu 250W @ 230V (125W @ 110V)
• Integriert sich in die bestehenden elektrischen Anlagen ohne größere Modifikationen

Fortschrittliches Zigbee 3.0-Protokoll

• Basierend auf dem neuesten Zigbee 3.0-Protokoll für maximale Kompatibilität
• Kompatibel mit allen Zigbee-Koordinatoren und universellen Gateways.
• TouchLink-Funktion für die direkte Kopplung mit Zigbee-Fernbedienungen (ohne Koordinator)
• Unterstützung für batterielose Zigbee Green Power Fernbedienungen
• Automatisches Firmware-Update über OTA (Over-The-Air)

Erweiterte Kompatibilität mit Lichtquellen

• Dimmable LED-Lampen (mit Leistungsfaktor > 0,5)
• Dimmable LED-Treiber (bis zu 200W @ 230V)
• Traditionelle Glühlampenbeleuchtung (bis zu 250W @ 230V)
• Hochspannungshalogenlampen (bis zu 250W @ 230V)
• Niedervolt-Halogenlampen mit elektronischen ELV-Transformatoren (bis zu 200W @ 230V)
• Halogenlampen mit ferromagnetischen Transformatoren MLV
• Dimmable Kompaktleuchtstofflampen (CFL)

Intelligente Variationsmodi

• Standard trailing edge variation (Absenkphase) für resistive und kapazitive Lasten
• Variation des führenden Flanken (aufsteigende Phase) verfügbar für induktive Lasten (Werksvoreinstellung)
• Automatische intelligente Erkennung des angeschlossenen Ladetyps
• Soft-Start-Funktion zum Schutz der Glühlampen und zur Vermeidung von Stromspitzen
• Fortschrittlicher Lastmanagement-Algorithmus für optimale Leistung

Installation ohne Neutralleiter vereinfacht

• Funktioniert mit einer 2-Draht-Verbindung (ohne Neutralleiter) oder 3-Draht-Verbindung (mit Neutralleiter)
• Minimale erforderliche Last ohne Neutralleiter: 20W @ 240V AC
• Bypass-Modul separat erhältlich für Lasten unter 20W.
• Ideal für die Renovierung bestehender Installationen ohne verfügbaren Neutralleiter

Erweiterte Personalisierungsfunktionen

• Minimale Helligkeitseinstellung: legt das niedrigste Dimmniveau fest (vermeidet Flimmern)
• Starthelligkeitsregelung: legt das anfängliche Einschaltlevel fest (1-50%)
• Vermeide Startprobleme von LED-Treibern bei niedriger Intensität
• Dedizierte Tasten für eine einfache und schnelle Konfiguration
• Speichern der Einstellungen im permanenten Speicher

Stromverbrauchsmessung

• Echtzeit-Leistungsmesstärke-Funktion
• Überwachung des Energieverbrauchs zur Optimierung und Einsparung
• Daten zugänglich über Anwendung oder Zigbee-Koordinator
• Ermöglicht eine genaue Überwachung Ihres Beleuchtungsverbrauchs.

Kontrollflexibilität

• Kompatibel mit Tastern (Druckschaltern)
• Kompatibel mit herkömmlichen Kippschaltern
• Kompatibel mit Wechselschaltern (drei Wege)
• Kurzer Druck: Ein/Aus
• Langes Drücken: Stufenweise Veränderung der Lichtintensität
• Speicherfunktion: erinnert sich an die zuletzt verwendete Intensität.

Einfache Kopplung und Konfiguration

• Klassische Paarung über Zigbee-Koordinator oder -Gateway
• Schnelle TouchLink: Direkte Kopplung mit Zigbee-Fernbedienungen in weniger als 10 cm
• Lernen mit bis zu 20 kinetischen Zigbee Green Power Fernbedienungen
• Einfache Werkseinstellung (5 Tastendrücke oder 5 Einschaltungen)
• Visuelle Anzeige durch Blinken der angeschlossenen Lampe

Technische Spezifikationen

Ernährung und Leistung

• Eingangsspannung: 100-240V AC, 50/60 Hz
• Ausgangsspannung: 100-240V AC
• Ausgangsstrom: 0,1-1,1A
• Maximale Leistung je nach Last:
  • Dimmbarer LED-Lampen: 200W @ 230V / 100W @ 110V
  • Dimmbarer LED-Treiber: 200W @ 230V / 100W @ 110V
  • Glühbirne und Halogen HT: 250W @ 230V / 125W @ 110V
  • Halogen BT mit elektronischem Transformator: 200W @ 230V / 100W @ 110V

Abmessungen und Installation

• Abmessungen: 42×38×16 mm (L×B×H)
• Gewicht: Ultraleicht (Gewicht nicht angegeben)
• Installation: Standard-Unterputzdose 86×86 mm oder runde Dose
• Verbindungen: Gesicherte Schraubklemmen
• DIN-Schienenmontage: Optionale Halterung separat erhältlich
• Kabelklemmenabdeckung: Optionales Zubehör für eine saubere Verarbeitung

Zigbee-Protokoll

• Protokoll: Zigbee 3.0
• Gerätetyp: Endgerät
• TouchLink-Funktion: Ja, für direkte Kopplung mit Fernbedienungen
• Zigbee-Eingangskluster: 0x0000 (Basic), 0x0003 (Identify), 0x0004 (Groups), 0x0005 (Scenes), 0x0006 (On/Off), 0x0008 (Level Control), 0x0702 (Simple Metering), 0x0b04 (Electrical Measurement), 0x0b05 (Diagnostics)
• Zigbee-Ausgangs-Cluster: 0x0019 (OTA)

Variationsmodi

• Standardmodus: Absenkende Phase (Trailing Edge)
• Optionaler Modus: Leading Edge (Anstiegsphase) - Werkseinstellung
• Methode: Elektronische Halbleiterschaltung

Erweiterte Funktionen

• Automatische intelligente Erkennung des Ladungstyps
• Messung von Wirkleistung und Energie
• Sanfte Startfunktion für progressives Einschalten
• Minimale Helligkeitseinstellung und Start.
• Automatische OTA-Aktualisierung (alle 10 Minuten)

Kompatibilität von Schaltern

• Momentanschalter (Taster)
• Kippschalter
• Wechselschalter (Dreiwege)
• Alle Arten von Standardschaltern

Nutzungsbedingungen

• Betriebstemperatur: Im Handbuch nicht angegeben (Standard-Innengebrauch)
• Montage: In den Wandgehäusen gemäß den Vorschriften
• Schutz: In geeigneten Schutzgehäuse installieren

Lieferumfang

• 1× Mikro-Controller SR-ZG9041A-D
• Benutzerdokumentation

Optionale Zubehörteile (separat verkauft)

• Modul-Bypass für Lasten
• Drahtverbinder-Abdeckung für ästhetische Fertigstellung
• DIN-Schienenhalterung
