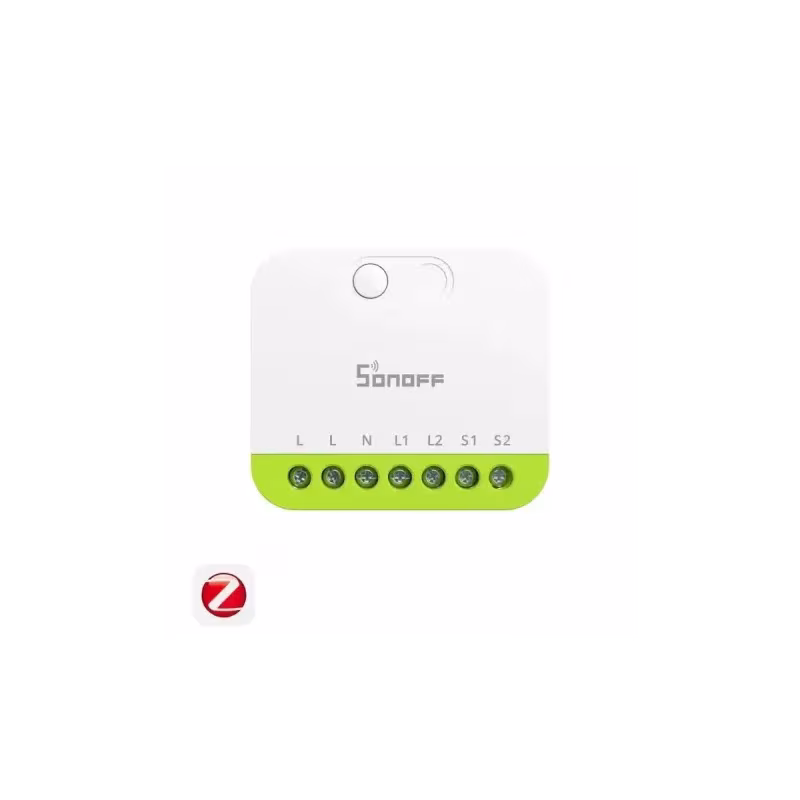

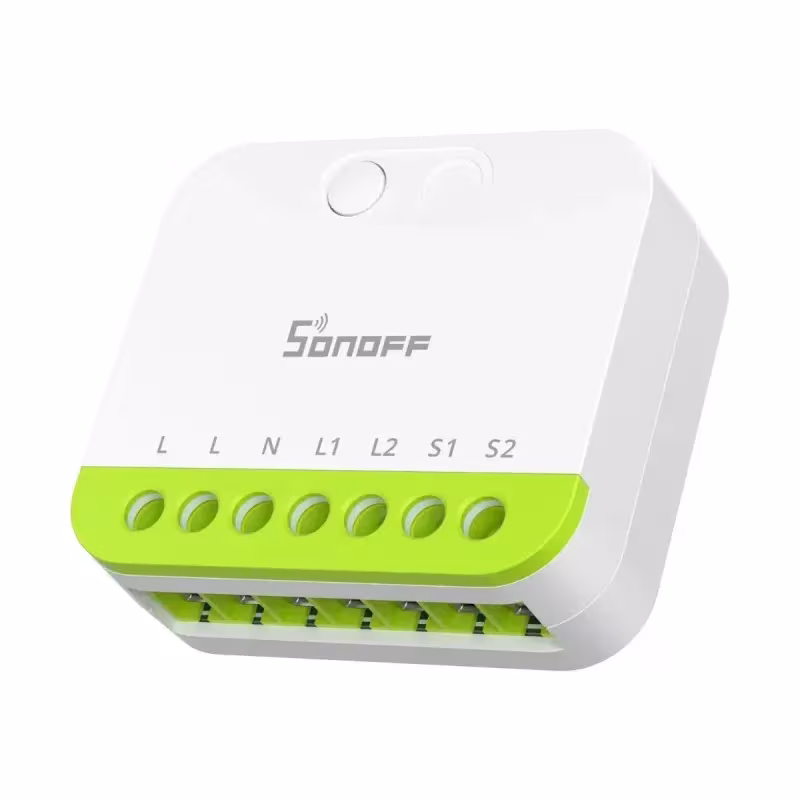

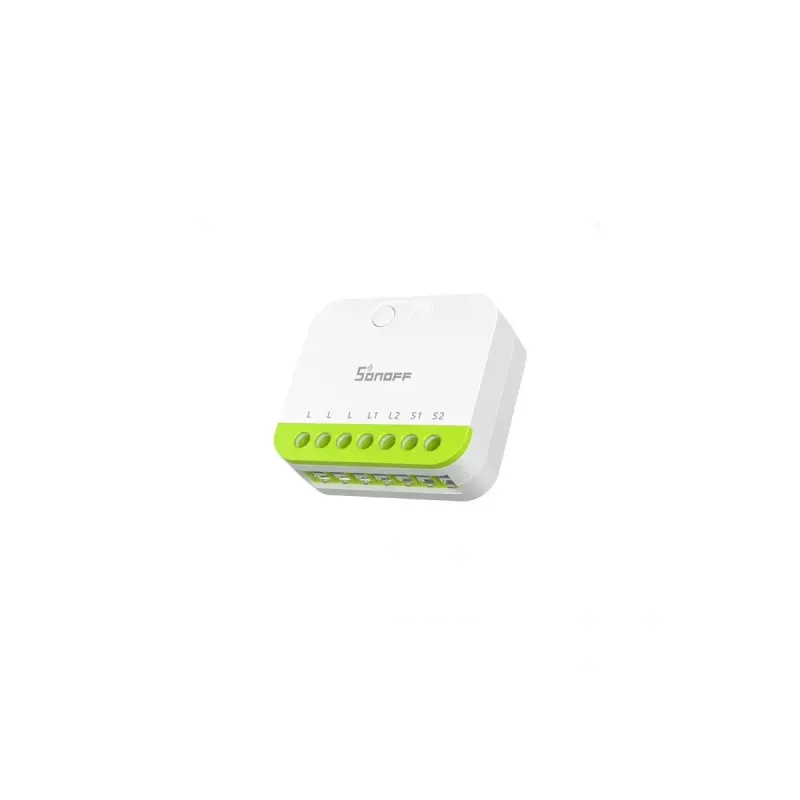

SONOFF MINI-ZB2GS MINI DUO - Zigbee 3.0 Doppelkanal-Schalter 16A

SONOFF MINI-ZB2GS MINI DUO - Doppelkanal Zigbee 3.0 16A Smart Switch

ALLGEMEINE PRÄSENTATION

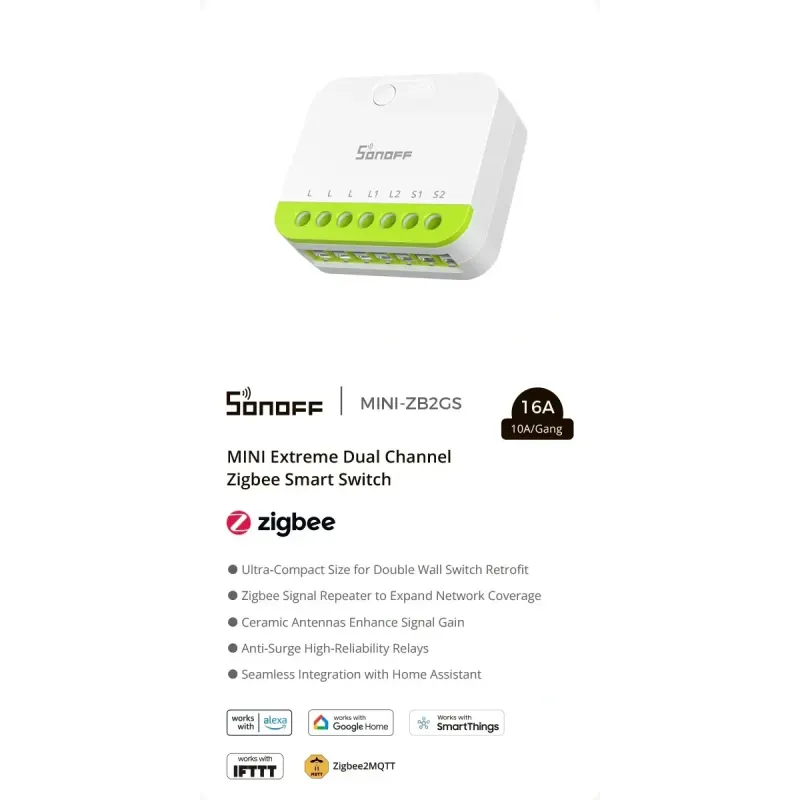

Der MINI DUO Zigbee (MINI-ZB2GS) ist ein ultra-kompakter Doppelkanal-Smart-Switch der MINI Extreme-Serie von SONOFF. Mit gleichen Abmessungen wie der MINI-2GS (45×39,4×16,8mm bei 36,2g) unterscheidet sich dieses Mikromodul durch sein Zigbee 3.0-Protokoll anstelle von Matter Wi-Fi und bietet eine bewährte Alternative für Smart-Home-Installationen, die sehr geringe Latenz und hohe Zuverlässigkeit erfordern.

Basierend auf dem EFR32MG21-Mikrocontroller von Silicon Labs bietet dieser Schalter universelle Kompatibilität mit allen Smart-Home-Ökosystemen, die Zigbee 3.0 unterstützen: Home Assistant (via ZHA oder Zigbee2MQTT), Homey Pro, Jeedom, Domoticz, openHAB und alle zertifizierten Zigbee-Gateways. Diese Protokollreife garantiert eine perfekte Integration in Ihre bestehende Installation.

Der MINI-ZB2GS verwaltet zwei unabhängige Schaltkanäle mit einer Kapazität von 10A pro Kanal und einer maximalen Gesamtlast von 16A. Jeder Kanal kann separat über die eWeLink-App (mit Zigbee-Gateway von SONOFF), durch komplexe Smart-Home-Automatisierungen oder lokal über externe Schalter (Wippe oder Taster) gesteuert werden.

Hauptvorteil dieses Modells: Die integrierte Zigbee-Repeater-Funktion. Sobald der MINI-ZB2GS dauerhaft mit Strom versorgt wird, erweitert er automatisch die Reichweite Ihres Zigbee-Mesh-Netzwerks und verbessert die Kommunikationsqualität für alle Zigbee-Geräte in Ihrer Installation. Diese Funktion macht ihn zur idealen Wahl, um die Robustheit eines bestehenden Zigbee-Netzwerks zu stärken und gleichzeitig intelligente Schaltmöglichkeiten hinzuzufügen.

Wichtiger Punkt: Wie der MINI-2GS benötigt auch dieses Modell zwingend einen Neutralleiter, um zu funktionieren. Die Installation sollte von einem qualifizierten Elektriker durchgeführt und durch einen Leistungsschutzschalter oder RCBO von maximal 16A abgesichert werden.

SCHLÜSSELFUNKTIONEN

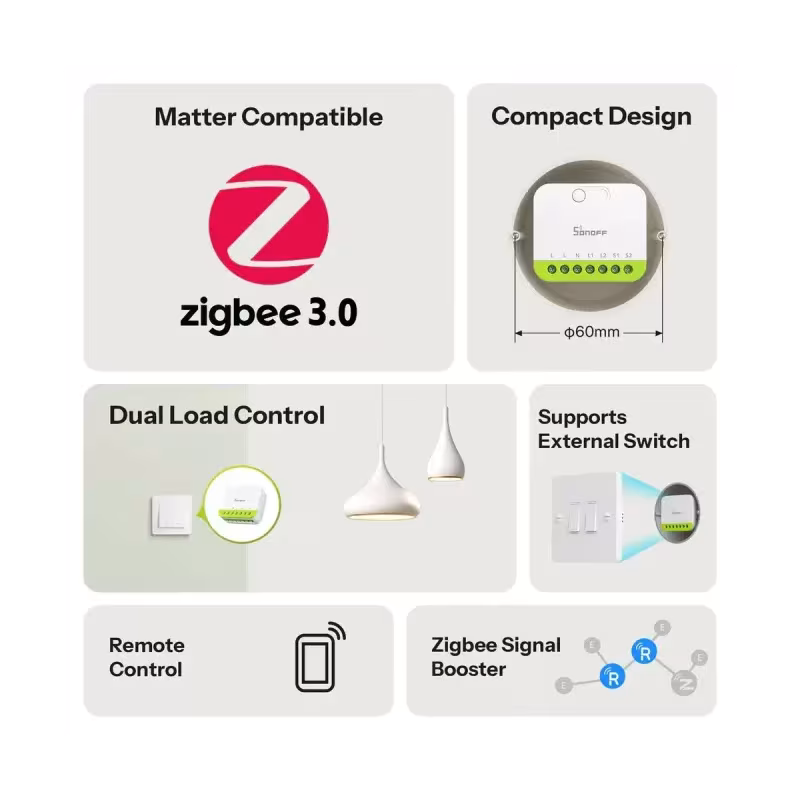

• Bewährte universelle Zigbee 3.0-Kompatibilität: Das Zigbee 3.0 (IEEE 802.15.4)-Protokoll sorgt für eine nahtlose Integration mit Home Assistant über ZHA (native Integration) oder Zigbee2MQTT (maximale Flexibilität mit MQTT). Auch kompatibel mit Homey Pro, Jeedom (Zigbee-Plugin), Domoticz, openHAB und allen zertifizierten Zigbee-Gateways. Im Gegensatz zu dem noch neuen Matter profitiert Zigbee von über 15 Jahren Reife und einer riesigen Bibliothek kompatibler Geräte.
• Automatische Zigbee-Repeater-Funktion für robustes Mesh-Netzwerk: Sobald installiert und dauerhaft versorgt, fungiert der MINI-ZB2GS automatisch als Zigbee-Router/Repeater und erweitert die Reichweite des Mesh-Netzwerks für alle Ihre Zigbee-Geräte (Sensoren, Schalter, Glühbirnen). Jedes installierte Modul verstärkt die Gesamtstabilität Ihrer Zigbee-Infrastruktur, indem es die möglichen Kommunikationswege vervielfacht. Ideal für große Häuser oder komplexe Installationen, die eine erweiterte Abdeckung erfordern.
• Unabhängiger Hochleistung-Doppelkanal: Die beiden Ausgänge schalten jeweils bis zu 10A (2400W bei 240V), mit einem maximalen kumulierten Wert von 16A, um die Sicherheit der Installation zu gewährleisten. Steuern Sie zwei separate Beleuchtungsbereiche, zwei verschiedene Geräte oder eine Kombination aus Beleuchtung + Ventilator. Jeder Kanal speichert seinen letzten Zustand nach Stromausfall, um automatisch seine Konfiguration wiederherzustellen. Zustände werden in Echtzeit an den Zigbee-Koordinator gemeldet mit typischer Latenz.

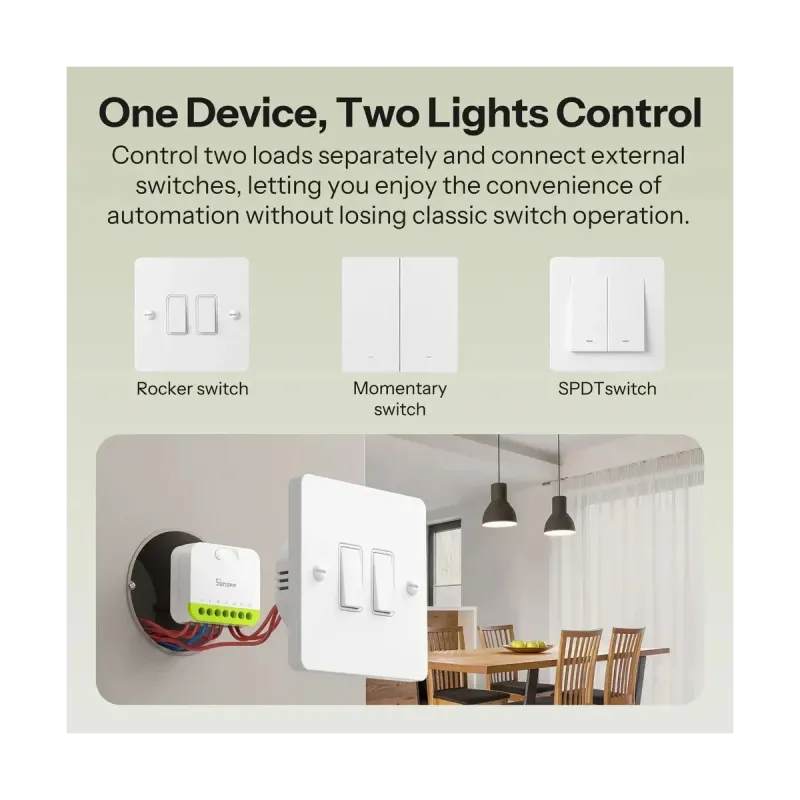

• Erhalt der lokalen Steuerung über bestehende Schalter: Die Eingänge S1 und S2 akzeptieren sowohl traditionelle Wippschalter als auch moderne Taster. Der Wechsel des Schalttyps erfolgt einfach durch dreifaches Drücken des Konfigurationsknopfs (LED blinkt 3×). Diese Flexibilität ermöglicht es, die Ästhetik und Ergonomie Ihrer vorhandenen Wandschalter zu erhalten und gleichzeitig die Zigbee-Intelligenz ohne jegliche Cloud- oder Internetabhängigkeit hinzuzufügen.

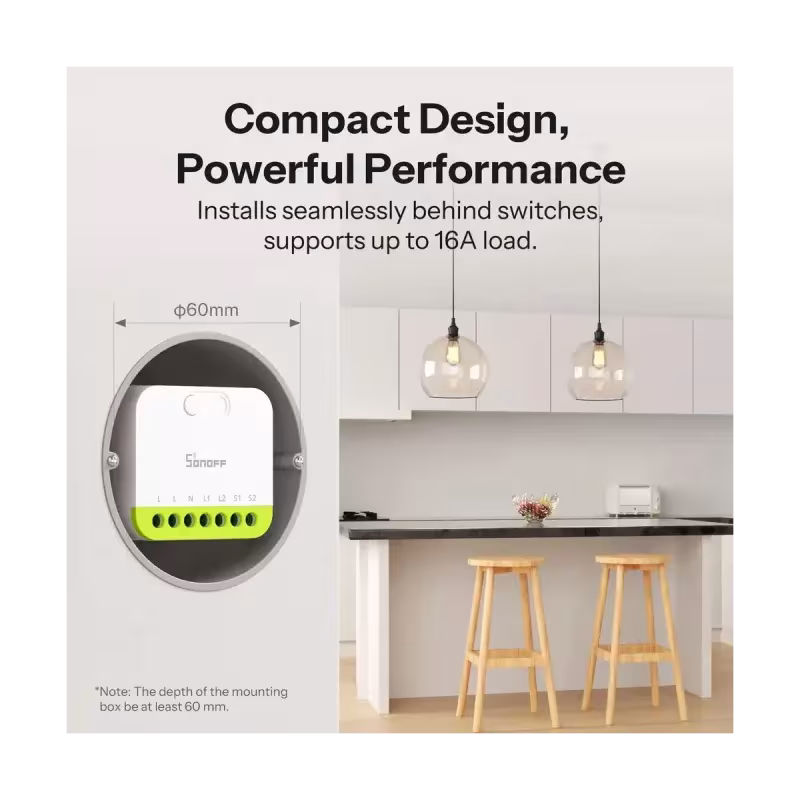

• Ultrakompakte professionelle Installation: Mit seinen 45×39,4×16,8mm bei nur 36,2g passt der MINI-ZB2GS in alle europäischen Standard-Unterputzdosen, selbst die ältesten oder flachsten. Die automatischen Klemmen 16-14AWG akzeptieren direkt starre oder flexible Kupferleiter ohne zusätzliche Verbinder. Perfekt für die Renovierung bestehender Installationen ohne Änderung der Wandverkabelung.
• Erweiterte Zigbee-Automatisierungen und minimale Latenz: Erstellen Sie komplexe Automatisierungen in Home Assistant, die Ihre beiden Kanäle mit jedem Zigbee-Gerät kombinieren: Bewegungsmelder, Temperatursensoren, Glühbirnen, motorisierte Jalousien. Verwenden Sie Node-RED für fortgeschrittene visuelle Flows oder Community-Blueprints für gebrauchsfertige Automatisierungen. Die lokale Zigbee-Kommunikation garantiert eine Reaktionszeit.
• Zigbee-Gruppen und Szenen für synchronisierte Steuerung: Verwenden Sie native Zigbee-Gruppen, um mehrere MINI-ZB2GS und andere Zigbee-Geräte gleichzeitig mit einem einzigen Befehl zu steuern. Erstellen Sie Szenen, die den Zustand von Dutzenden von Geräten speichern und sofort abrufen. Diese nativen Zigbee-Funktionen arbeiten auf Mesh-Netzwerkebene ohne den Koordinator und gewährleisten eine außergewöhnliche Reaktionsfähigkeit.

TECHNISCHE MERKMALE

Produktidentifikation

• Handelsname: MINI DUO (Zigbee)
• Modellreferenz: MINI-ZB2GS
• Produktserie: MINI Extreme Series
• Produkttyp: 2-Gang Zigbee Smart Switch
• Hersteller: Shenzhen Sonoff Technologies Co., Ltd.

Protokolle und Konnektivität

• Hauptprotokoll: Zigbee IEEE 802.15.4 (Zigbee 3.0)
• Sekundärprotokoll: Bluetooth Low Energy (BLE) - Nur Inbetriebnahme
• Funkfrequenzen (EU):
  • Zigbee: 2405–2480 MHz (Kanäle 11-26)
  • BLE: 2402–2480 MHz
• Maximale Sendeleistung (EU):
  • Zigbee: ≤10 dBm
  • BLE: ≤10 dBm
• Typische Zigbee-Reichweite:
  • Innen: 10-20 Meter (je nach Hindernissen)
  • Freifeld: Bis zu 100 Meter
• Repeater-Funktion: Ja (automatisch, integrierter Zigbee-Router)
• Rolle im Zigbee-Netzwerk: Router (Router/Repeater)
• Dauerhafte Stromversorgung erforderlich: Ja (notwendig für Repeater-Funktion)

Hardware und Mikrocontroller

• Mikrocontroller (MCU): EFR32MG21 (Silicon Labs)
• Architektur: ARM Cortex-M33 32 Bit
• CPU-Frequenz: 80 MHz
• Flash-Speicher: 1024 KB
• RAM-Speicher: 96 KB
• Integriertes Radio: 2,4 GHz IEEE 802.15.4

Elektrische Eigenschaften

• Versorgungsspannung: 110–240V~ 50/60Hz nur einphasig
• Last pro Kanal:
  • Maximum pro Kanal: 10A (2400W bei 240V~)
  • Kumuliertes Maximum gesamt: 16A (3840W bei 240V~)
  • Lasttyp: Nur resistiv (Beleuchtung, elektrische Heizung)
• Erforderlicher Schutz: Leistungsschalter (MCB) oder RCBO 16A
• Neutralleiter: ERFORDERLICH (Installation ohne Neutralleiter nicht möglich)
• Leitertyp: 16-14 AWG (1,5-2,5 mm²) SOL/STR nur Kupfer
• Anschlussterminals: Automatische Federklemmen
• Standby-Verbrauch:

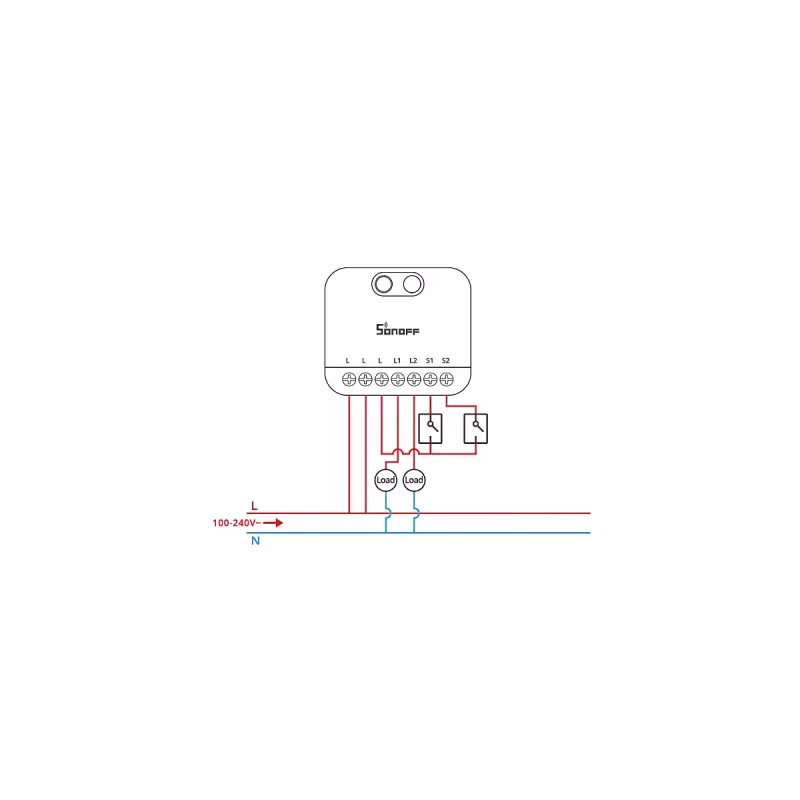

Verkabelungsschema

• Verfügbare Terminals:
  • L: Phaseneingang 110-240V~
  • N: Neutralleiter Eingang (OBLIGATORISCH)
  • L1: Phasenausgang Kanal 1 (110-240V~)
  • L2: Phasenausgang Kanal 2 (110-240V~)
  • S1: Eingang externer Schalter Kanal 1
  • S2: Eingang externer Schalter Kanal 2
• Kompatible externe Schalter:
  • Wippschalter (rocker switch) - werkseitige Voreinstellung
  • Taster (push button)
• Schaltertypänderung: Dreimaliges Drücken des Knopfs → LED blinkt 3× → Typ geändert
• KRITISCHE WARNUNG: Niemals S1 oder S2 an Neutralleiter oder Erde anschließen → Zerstörung des Geräts garantiert

Benutzeroberfläche

• Physische Tasten: 2 Touch-Tasten oben auf dem Gerät
• LED-Indikator: Multifunktionale blaue LED
  • Langsames Blinken: Zigbee-Pairing-Modus aktiv
  • Aus: Normale Verbindung mit Gateway
  • Schnelles Blinken: Anormale Verbindung, Pairing-Fehler/Timeout
  • 3 schnelle Blinksignale: Ändern des Typs des externen Schalters
  • 5 schnelle Blinksignale: Werksreset ausgelöst
• Tastenfunktionen:
  • Langer Druck 5 Sekunden: Zigbee-Pairing-Modus aktivieren (Dauer: 3 Minuten)
  • Dreimaliger schneller Druck: Ändern des Typs des externen Schalters
  • Langer Druck 10 Sekunden: Vollständiger Werksreset

Abmessungen und Gewicht

• Geräteabmessungen: 45 × 39,4 × 16,8 mm (L × B × H)
• Nettogewicht: 36,2 g
• Format: Rechteckig, ultra-kompakt
• Dicke: 16,8 mm (unter den kompaktesten auf dem Markt)

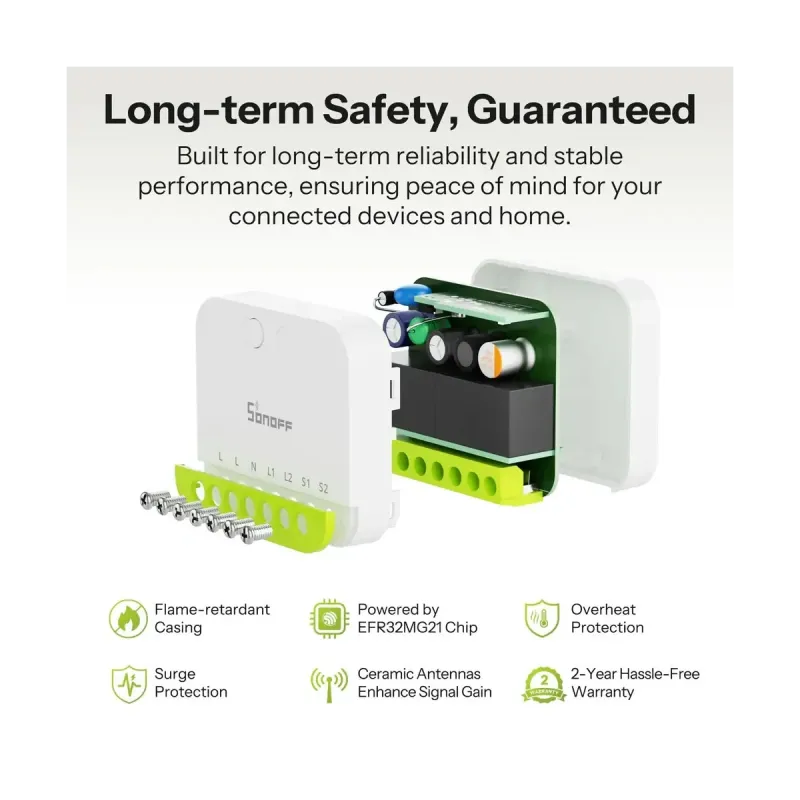

Konstruktion und Materialien

• Gehäusematerial: PC (Polycarbonat) flammhemmend
• Farbe: Weiß
• Oberfläche: Matt
• Schutzklasse: Nur für Innenbereich geeignet (keine IP)
• Feuerbeständigkeit: V0-konform

Umweltbedingungen

• Einsatzort: Nur Innenbereich
• Betriebstemperatur: -10°C bis +40°C
• Lagerungstemperatur: -20°C bis +70°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (ohne Kondensation)
• Maximale Höhe: 2000 Meter

Zertifizierungen und Konformität

• Europäische Zertifizierungen: CE
• Nordamerikanische Zertifizierungen: FCC
• Umweltkonformität: RoHS
• FCC-ID: 2APN5-MINIZB2GS
• RED-Richtlinie: 2014/53/EU
• Zigbee-Zertifizierung: Zigbee 3.0 zertifiziert (Connectivity Standards Alliance)
• WEEE-Konformität: Ja (obligatorisches Recycling)

Zigbee-Gateway-Kompatibilität

• Empfohlene SONOFF Zigbee-Gateways:
  • ZBBridge-P (Zigbee 3.0 + Wi-Fi-Router, Chipsatz EFR32MG21)
  • ZBBridge-U (Zigbee 3.0 USB mit Akku-Backup)
  • NSPanel Pro (Touchscreen + integriertes Zigbee-Gateway)
  • iHost (Lokaler Smart-Home-Server mit Zigbee)
• Kompatible SONOFF Zigbee-Dongles:
  • ZBDongle-P (USB Zigbee 3.0, Chipsatz TI CC2652P)
  • ZBDongle-E (USB Zigbee 3.0, Chipsatz Silicon Labs EFR32MG21)
• Kompatible Open-Source-Plattformen:
  • Home Assistant:
    • Über ZHA (Zigbee Home Automation) - Native Integration
    • Über Zigbee2MQTT - Maximale Flexibilität mit MQTT-Broker
  • Homey Pro (Native Zigbee-Unterstützung mit integriertem Router)
  • Jeedom (über Zigbee-Plugin oder Zigbee2MQTT)
  • Domoticz (über Zigbee2MQTT)
  • openHAB (Zigbee-Binding)
  • Hubitat Elevation
• Andere Zigbee 3.0-Gateways: Kompatibel mit jedem zertifizierten Zigbee 3.0-Standardgateway (Philips Hue Bridge, IKEA Dirigera, Amazon Echo 4. Gen+, usw.)

Unterstützte Zigbee-Funktionen

• Gerätetyp: Ein/Aus-Ausgang (Relais)
• Unterstützte Zigbee-Cluster:
  • Ein/Aus (0x0006) - Ein/Aus-Status beider Kanäle
  • Gruppen (0x0004) - Zugehörigkeit zu Zigbee-Gruppen
  • Szenen (0x0005) - Speicherung und Abruf von Szenen
  • Basic (0x0000) - Geräteinformationen
  • Identifizieren (0x0003) - Visuelle Identifikation
• Endpoints: 2 (einer pro Schaltkanal)
• Bindungsunterstützung: Ja (direkte Verbindung mit anderen Zigbee-Geräten)
• Berichterstattung: Automatisches Senden von Zustandsänderungen an den Koordinator

Intelligente Funktionen

• Fernsteuerung: Über eWeLink-App (mit SONOFF-Gateway) oder Smart-Home-Plattform
• Sprachsteuerung: Über Smart-Home-Integrationen (Alexa, Google Assistant, Siri über Home Assistant)
• Zeitplanung: Zeitpläne über Gateway oder Smart-Home-Plattform
• Intelligente Szenen: Erstellung von nativen Zigbee-Szenen mit mehreren Geräten
• Zigbee-Gruppen: Logische Gruppierung mehrerer Geräte (Broadcast-Befehl)
• Zustandsspeicherung: Zustand der Kanäle wird nach Stromausfall gespeichert
• Zustand nach Einschalten: Konfigurierbar (letzter Zustand/immer AN/immer AUS)
• Zigbee-Bindung: Direkte Verbindung mit Zigbee-Schaltern/Tasten für lokale Steuerung ohne Koordinator

Installation und Montage

• Installationstyp: Eingebaut in Standard-Wanddose
• Kompatible Dosen: Alle europäischen Standard-Unterputzdosen (≥40mm Tiefe)
• Erforderlicher Platz: Mindestens 40mm × 40mm × 40mm
• Befestigung: Schrauben oder Clips je nach Dose
• Erforderliche Verkabelung: Phase + Neutralleiter + 2× Ausgänge + 2× externe Schalter
• Benötigte Werkzeuge: Flach-/Kreuzschlitzschraubendreher, Spannungsprüfer, Abisolierzange
• Installateurqualifikation: Qualifizierter Elektriker empfohlen

Steuerungsanwendung

• Anwendung: eWeLink (iOS und Android)
• Download: App Store (Apple) oder Google Play Store (Android)
• Suche in den Stores: „eWeLink“
• Voraussetzungen: Zigbee-Gateway von SONOFF in eWeLink konfiguriert
• Pairing: QR-Code auf Gerät scannen oder manuell hinzufügen
• Dauer des Pairing-Modus: 3 Minuten

Lieferumfang

• 1× SONOFF MINI-ZB2GS MINI DUO (Hauptgerät)
• 1× Mehrsprachige Schnellstartanleitung mit QR-Code
• 1× Benutzerhandbuch (EN/FR/DE/IT/ES)
