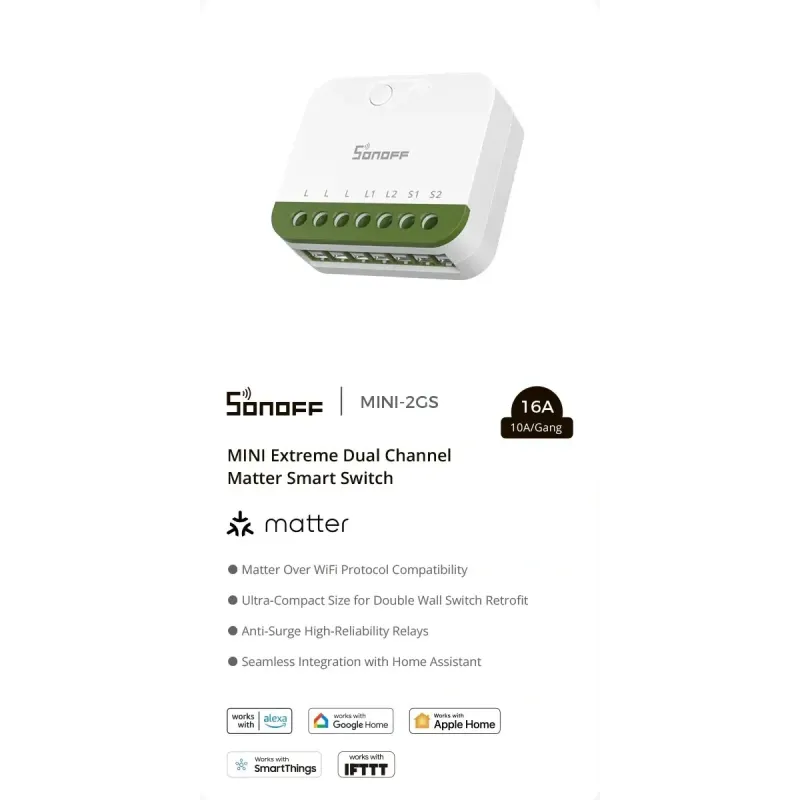

SONOFF MINI-2GS MINI DUO - Matter Wi-Fi Doppelkanal-Schalter 16A

SONOFF MINI-2GS MINI DUO - Verbundener Doppelschalter Matter Wi-Fi 16A

ALLGEMEINE VORSTELLUNG

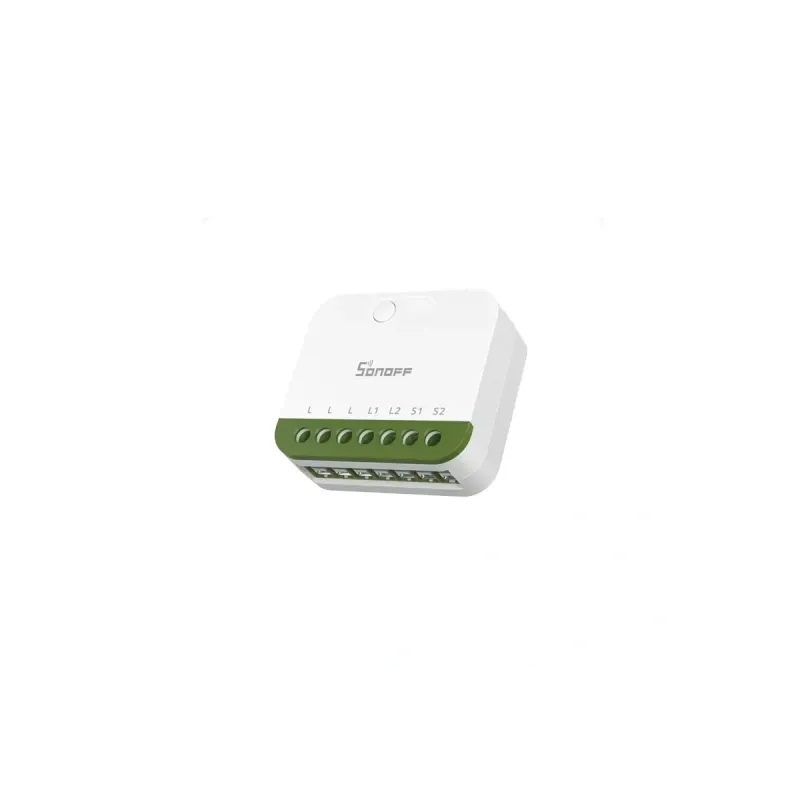

Der MINI DUO (MINI-2GS) ist ein ultrakompakter, intelligenter Doppelschalter der MINI Extreme Serie von SONOFF. Mit seinen reduzierten Abmessungen von nur 45×39,4×16,8 mm und einem Gewicht von 36,5 g passt dieses Mikromodul problemlos in jede Standard-Unterputzdose, selbst in die kompaktesten.

Basierend auf dem Matter over Wi-Fi-Protokoll bietet dieser Schalter universelle Kompatibilität mit allen großen Smart-Home-Ökosystemen auf dem Markt: Apple Home, Google Home, Amazon Alexa, Samsung SmartThings, Home Assistant und jede zertifizierte Matter-Plattform. Diese Interoperabilität gewährleistet eine nahtlose Integration in Ihre bestehende Installation, unabhängig von Ihrer bevorzugten Plattform.

Der MINI-2GS verwaltet zwei unabhängige Schaltkanäle mit einer Kapazität von 10A pro Kanal und einer maximalen Gesamtlast von 16A. Jeder Kanal kann separat über die eWeLink-App, durch Sprachbefehl oder lokal über externe Schalter (Kippschalter oder Drucktaster) gesteuert werden. Der ESP32-C3FH4X-Mikrocontroller von Espressif garantiert zuverlässige Leistung und eine stabile 2,4GHz Wi-Fi-Verbindung.

Wichtiger Punkt: Dieses Modell benötigt unbedingt einen Neutralleiter, um zu funktionieren. Die Installation muss von einem qualifizierten Elektriker durchgeführt und durch einen maximal 16A-Schutzschalter oder RCBO abgesichert werden.

HAUPTFUNKTIONEN

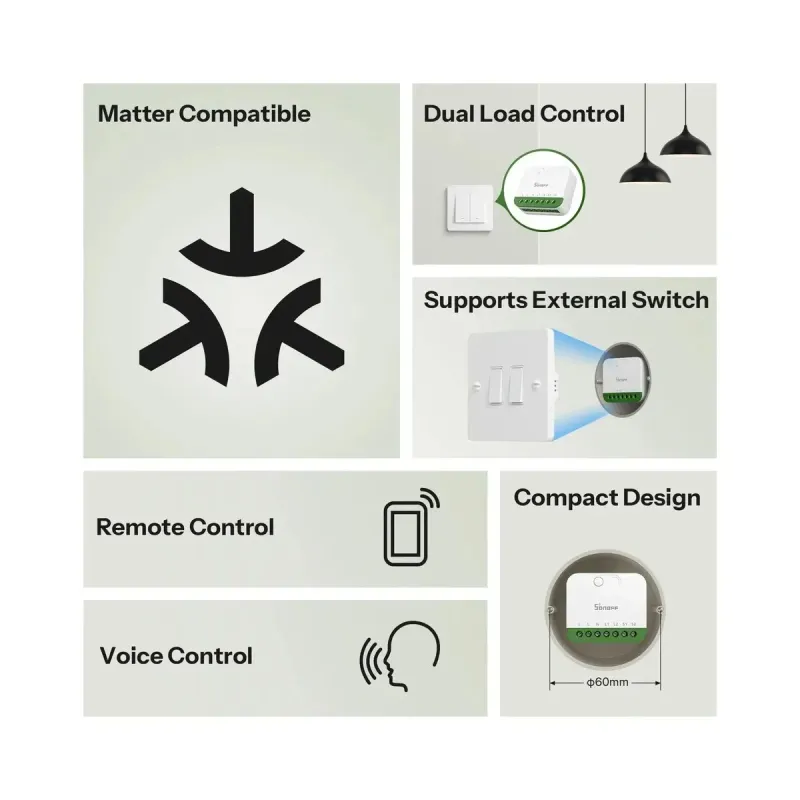

• Garantierte universelle Matter-Kompatibilität: Die Einführung des Matter-Protokolls sorgt für eine nahtlose Integration mit allen aktuellen und zukünftigen Smart-Home-Ökosystemen. Steuern Sie Ihre beiden Kanäle gleichzeitig über Apple Home auf iPhone/iPad, Google Home auf Android, Alexa auf Echo oder SmartThings auf Samsung. Erstellen Sie komplexe markenübergreifende Routinen, die SONOFF-, Philips Hue-, Eve-, Aqara-Geräte und andere ohne Plattformbeschränkung kombinieren.
• Unabhängiger Hochleistungs-Doppelschalter: Die beiden Ausgänge schalten jeweils bis zu 10A (2400W bei 240V) mit einem kumulierten Maximum von 16A, um die Sicherheit der Installation zu gewährleisten. Ideal zum Steuern von zwei separaten Beleuchtungszonen in einem Raum (Deckenleuchte + Wandlampen), zwei Nachttischlampen oder Kombinationen aus Beleuchtung + Ventilator. Jeder Kanal speichert seinen letzten Zustand nach einem Netzausfall, um automatisch seine Konfiguration wiederherzustellen.
• Erhalt der lokalen Steuerung über vorhandene Schalter: Die Eingänge S1 und S2 akzeptieren sowohl traditionelle Kippschalter als auch moderne Drucktaster. Der Wechsel des Schalttyps erfolgt einfach durch dreifaches Drücken des Konfigurationsknopfes ohne Demontage. Diese Flexibilität ermöglicht es, die Ästhetik und Ergonomie Ihrer vorhandenen Wandschalter beizubehalten und gleichzeitig intelligente Konnektivität hinzuzufügen.
• Ultrakompakte professionelle Installation: Mit seinen Abmessungen von 45×39,4×16,8mm passt der MINI-2GS in absolut alle europäischen Standard-Unterputzdosen, selbst die ältesten oder flachsten. Die automatischen Klemmen 16-14AWG akzeptieren direkt starre oder flexible Kupferleiter ohne zusätzliche Verbinder. Perfekt für die Renovierung bestehender Installationen ohne Änderung der Wandverkabelung.
• Erweiterte Matter-Automatisierungen und intelligente Szenen: Programmieren Sie personalisierte Wochenpläne für jeden Kanal unabhängig. Erstellen Sie Szenen, die Ihre beiden Kanäle mit anderen Matter-Geräten kombinieren: "Gute Nacht" schaltet die Deckenleuchte (Kanal 1) allmählich aus, lässt die Nachtlampe (Kanal 2) an und verriegelt die verbundene Tür. Die Automatisierungen synchronisieren sich zwischen all Ihren kompatiblen Matter-Plattformen.
• Native Integration von Home Assistant: Automatische Erkennung über die Matter-Integration von Home Assistant ohne manuelle Konfiguration. Vollständige Darstellung beider Switch-Entitäten mit Zustand, Verbrauch und Diagnoseattributen. Kompatibel mit komplexen YAML-Automatisierungen, Community-Blueprints und benutzerdefinierten Lovelace-Dashboards. Funktioniert auch mit Node-RED für erweiterte visuelle Automatisierungsabläufe.

TECHNISCHE MERKMALE

Produktidentifikation

• Handelsname: MINI DUO
• Modellnummer: MINI-2GS
• Produktserie: MINI Extreme-Serie
• Produkttyp: 2-Gang Matter Over WiFi Smart Switch
• Hersteller: Shenzhen Sonoff Technologies Co., Ltd.

Protokolle und Konnektivität

• Hauptprotokoll: Matter over Wi-Fi
• Sekundäres Protokoll: Bluetooth Low Energy (BLE)
• Wi-Fi: IEEE 802.11b/g/n 2,4 GHz nur
  • 20 MHz Kanäle: 2412–2472 MHz (Kanäle 1-13)
  • 40 MHz Kanäle: 2422–2462 MHz
• Bluetooth: 2402–2480 MHz
• Maximale Sendeleistung (EU):
  • Wi-Fi 2,4 GHz: ≤20 dBm
  • BLE: ≤10 dBm
• Kompatible Matter-Plattformen:
  • Apple Home (iOS 16.1+, iPadOS 16.1+, macOS 13+, tvOS 16.1+, HomePod 16.1+)
  • Google Home (Android/iOS-App)
  • Amazon Alexa (Echo 4. Gen+, Echo Show 10 3. Gen+, Echo Studio, etc.)
  • Samsung SmartThings (Hub v3, Station, SmartThings Family Hub, etc.)
  • Home Assistant (2022.12+)
  • Homey Pro (2023 Early Access)
  • Jede zertifizierte Matter-kompatible Plattform
• Steuerungs-App: eWeLink (iOS und Android)
• Kopplung: QR-Code Matter scannen oder manuelle Kopplung
• Dauer des Kopplungsmodus: 10 Minuten

Hardware und Mikrocontroller

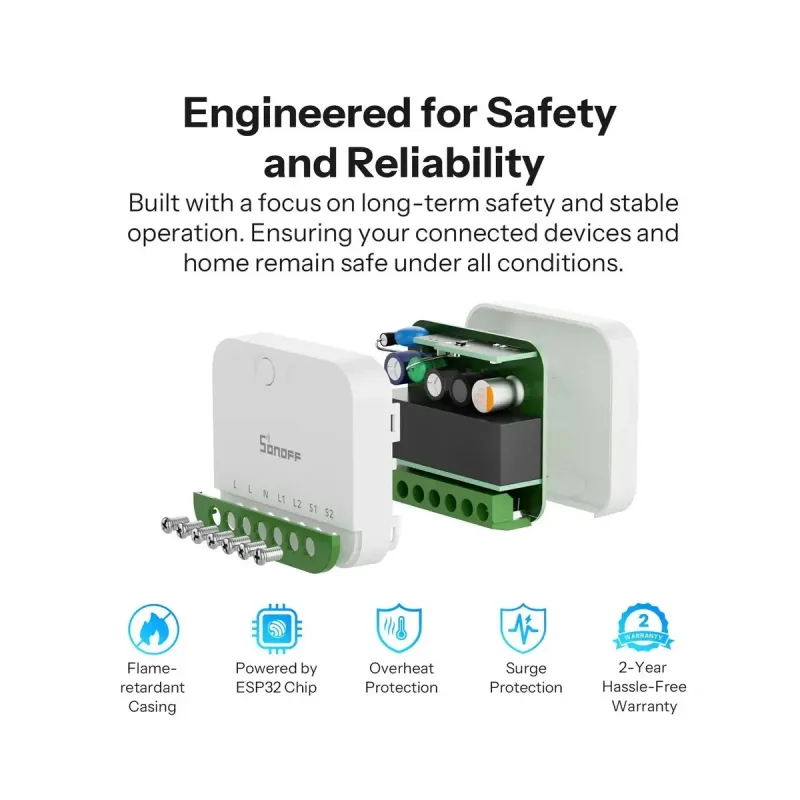

• Mikrocontroller (MCU): ESP32-C3FH4X (Espressif Systems)
• Architektur: RISC-V 32 Bit
• CPU-Frequenz: Bis zu 160 MHz
• Flash-Speicher: 4 MB
• RAM-Speicher: 400 KB SRAM

Elektrische Merkmale

• Versorgungsspannung: 110–240V~ 50/60Hz einphasig nur
• Last pro Kanal:
  • Maximum pro Kanal: 10A (2400W bei 240V~)
  • Maximale Gesamtkapazität: 16A (3840W bei 240V~)
  • Lasttyp: Nur resistiv
• Erforderlicher Schutz: Schutzschalter (MCB) oder RCBO 16A
• Neutralleiter: ERFORDERLICH (Installation ohne Neutralleiter nicht möglich)
• Leitertyp: 16-14 AWG (1,5-2,5 mm²) SOL/STR nur Kupfer
• Anschlussklemmen: Automatische Federklemmen

Verkabelungsschema

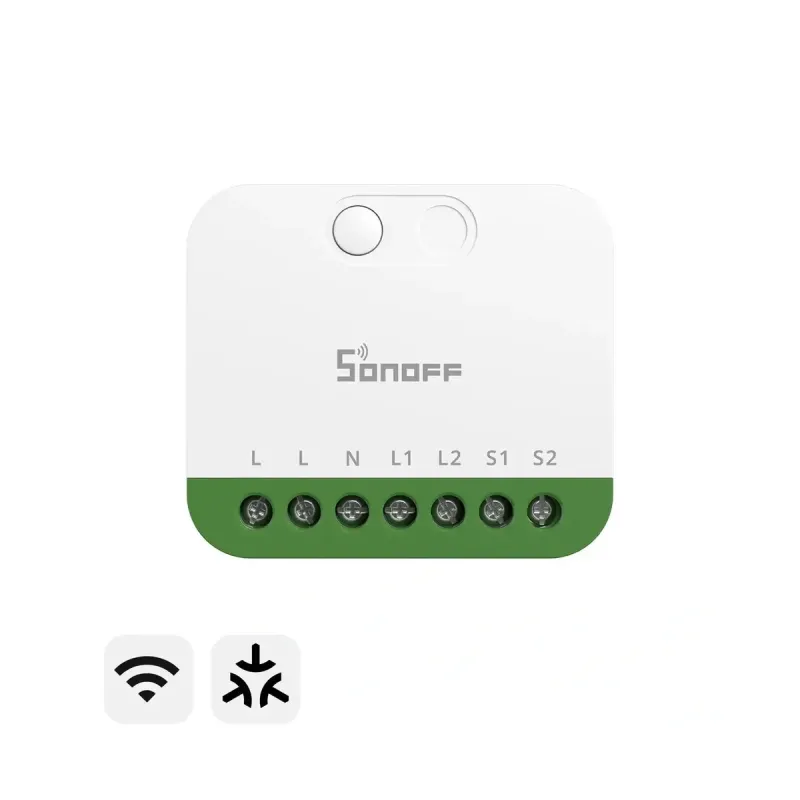

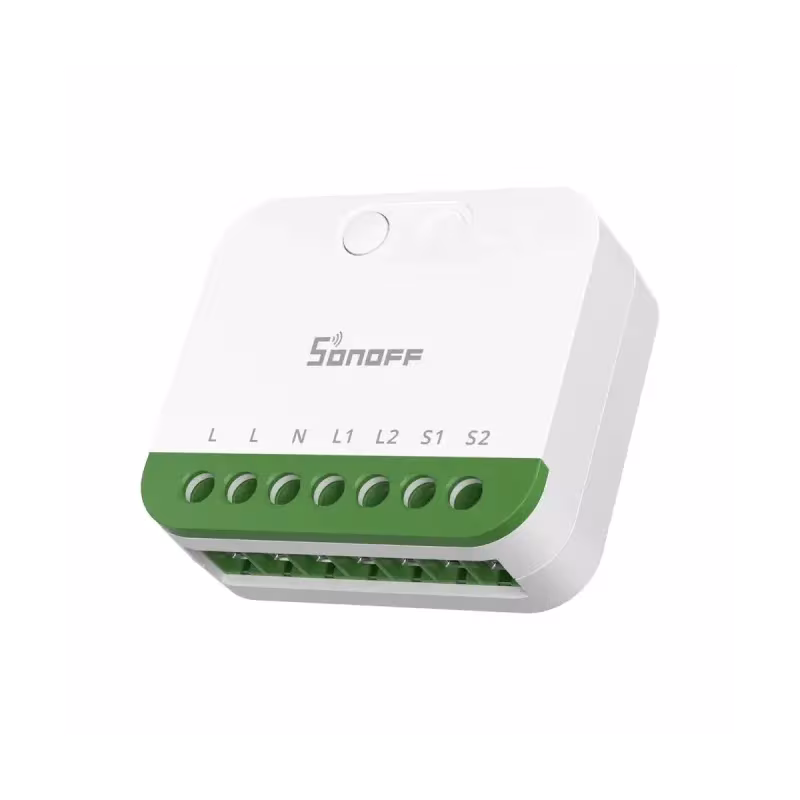

• Verfügbare Klemmen:
  • L: Phaseneingang 110-240V~
  • N: Neutralleiter Eingang (OBLIGATORISCH)
  • L1: Phasenausgang Kanal 1 (110-240V~)
  • L2: Phasenausgang Kanal 2 (110-240V~)
  • S1: Externer Schaltereingang Kanal 1
  • S2: Externer Schaltereingang Kanal 2

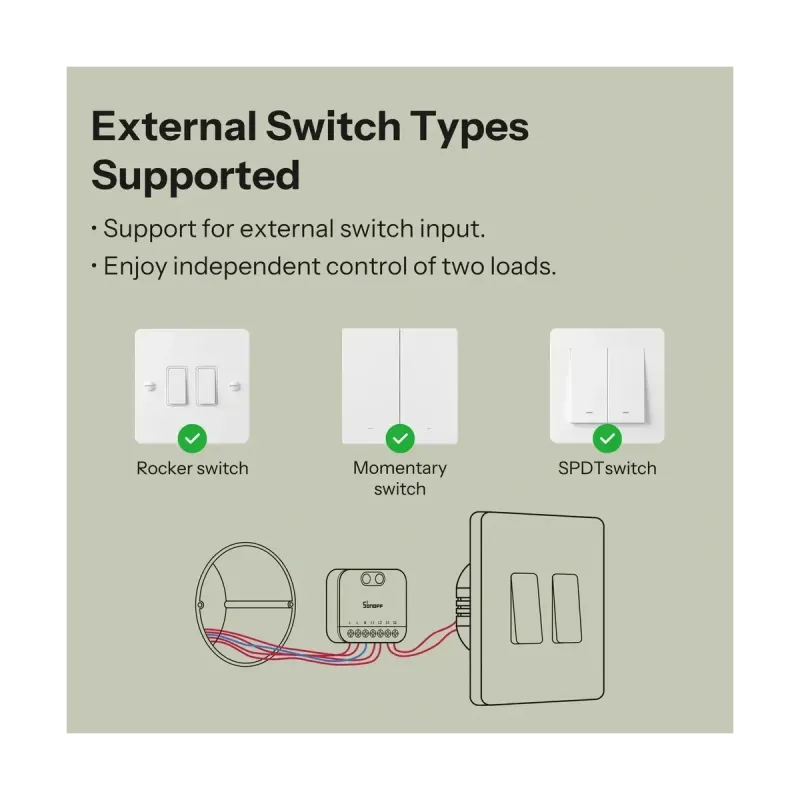

• Kompatible externe Schalter:
  • Kippschalter - Werkseinstellung
  • Drucktaster
• Änderung des Schalttyps: Dreifaches Drücken des Knopfes → LED blinkt 3× → Typ geändert
• WICHTIGER WARNHINWEIS: NIE S1 oder S2 an Neutralleiter oder Erde anschließen → Garantie für Gerätezerschlagung

Benutzeroberfläche

• Physische Tasten: 2 Berührungstasten auf der Oberseite des Geräts
• LED-Anzeige: Multifunktionale blaue LED
  • eWeLink-Modus:
    • Blinken "zwei kurz + ein lang": Kopplungsmodus aktiv
    • Dauerhaft leuchtend: Gerät online
    • Einmaliges Blinken: Offline
    • Zweimaliges Blinken: Mit Router verbunden, aber nicht mit der Cloud
  • Matter-Modus:
    • Blinken "zwei kurz + ein lang": Kopplungsmodus aktiv
    • Dauerhaft leuchtend: Gerät online
    • Einmaliges Blinken: Offline
• Hauptknopffunktionen:
  • Langer Druck 5 Sekunden: Kopplungsmodus aktivieren
  • Schnelles dreifaches Drücken: Änderung des externen Schalttyps
  • Langer Druck 10 Sekunden: Vollständige Werkseinstellung

Abmessungen und Gewicht

• Geräteabmessungen: 45 × 39,4 × 16,8 mm (L × B × H)
• Nettogewicht: 36,5 g
• Format: Ultrakompaktes Rechteck
• Dicke: 16,8 mm (unter den kompaktesten auf dem Markt)

Bauweise und Materialien

• Gehäusematerial: PC (Polycarbonat) flammhemmend
• Farbe: Weiß
• Finish: Matt
• Schutzklasse: Nur für den Innenbereich (kein IP)
• Feuerwiderstand: V0 konform

Umgebungsbedingungen

• Nutzungsort: Nur Innenbereich
• Betriebstemperatur: -10°C bis +40°C
• Lagerungstemperatur: -20°C bis +70°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)
• Maximale Höhe: 2000 Meter

Zertifikate und Konformität

• Europäische Zertifikate: CE
• Nordamerikanische Zertifikate: FCC
• Umweltkonformität: RoHS
• FCC-ID: 2APN5-MINI2GS
• RED-Richtlinie: 2014/53/EU
• Matter-Zertifizierung: Ja (CSA-IOT, Matter 1.0+)
• WEEE-Konformität: Ja (Recycling erforderlich)

Unterstützte Matter-Funktionen

• Gerätetyp: Ein/Aus Lichtschalter (0x0103)
• Unterstützte Cluster:
  • Ein/Aus (0x0006) - Ein/Aus-Zustand
  • Pegelsteuerung (0x0008) - Nicht unterstützt (nur Schaltung)
  • Gruppen (0x0004) - Gruppensteuerung
  • Szenen (0x0005) - Szenenverwaltung
• Inbetriebnahme: Wi-Fi + BLE
• Fabrikunterstützung: Multi-Fabrik (bis zu 16 gleichzeitige Steuerungen)
• Thread: Nicht unterstützt (nur Wi-Fi)

Intelligente Funktionen

• Fernsteuerung: Über die eWeLink-App oder native Matter-App
• Sprachsteuerung: Kompatibel mit Siri, Google Assistant, Alexa
• Zeitschaltprogrammierung: Wöchentliche Pläne pro Kanal
• Intelligente Szenen: Erstellung von Szenen für mehrere Geräte
• Gruppen: Logische Gruppierung mehrerer Geräte
• Gerätefreigabe: Multi-User-Freigabe
• Zustandsspeicherung: Kanalzustände nach Netzausfall gespeichert
• Zustand nach Einschalten: Konfigurierbar (letzter Zustand/immer EIN/immer AUS)

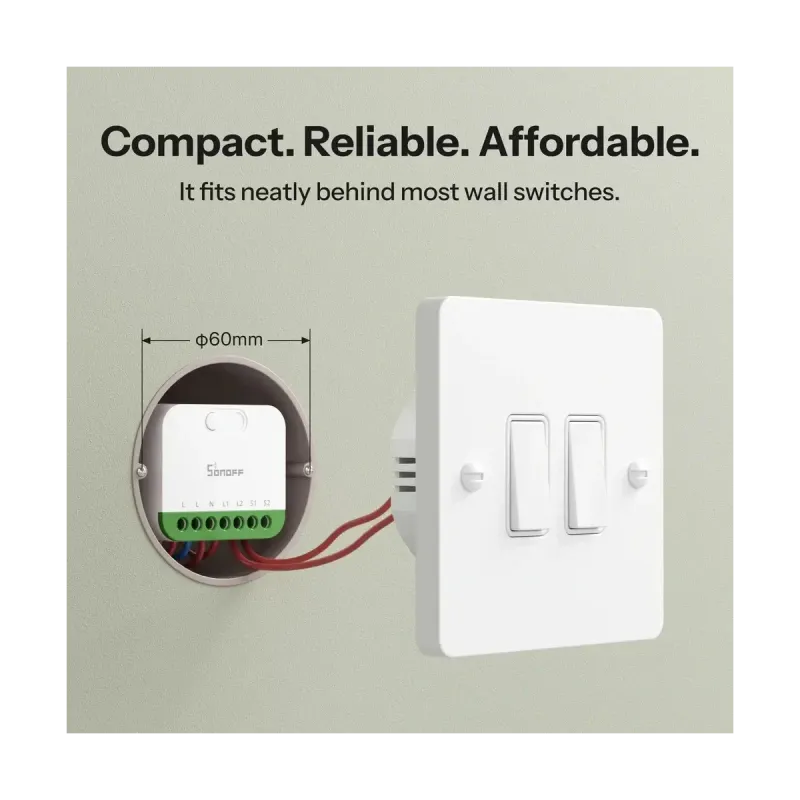

Installation und Montage

• Installationstyp: Unterputz in Standard-Wanddose
• Kompatible Dosen: Alle europäischen Standard-Unterputzdosen (≥40mm Tiefe)
• Benötigter Platz: Mindestens 40mm × 40mm × 40mm
• Befestigung: Schrauben oder Clips je nach Dose
• Erforderliche Verkabelung: Phase + Neutralleiter + 2× Ausgänge + 2× externe Schalter
• Benötigte Werkzeuge: Schlitz-/Kreuzschlitzschraubendreher, Spannungstester, Abisolierzange
• Qualifikation des Installateurs: Qualifizierter Elektriker empfohlen

Verpackungsinhalt

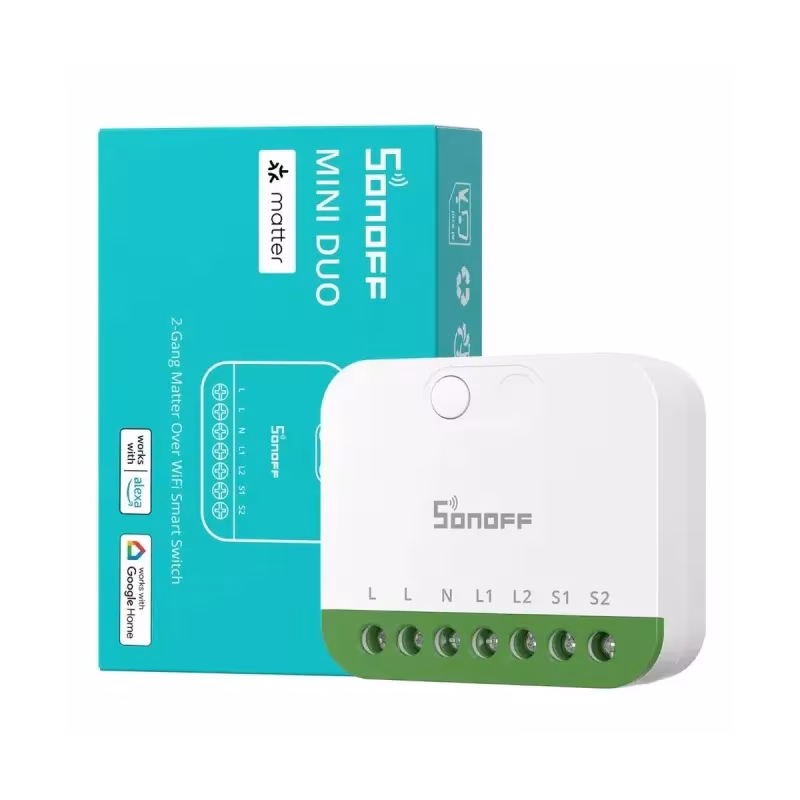

• 1× SONOFF MINI-2GS MINI DUO (Hauptgerät)
• 1× Mehrsprachige Schnellstartanleitung mit QR-Code Matter
• 1× Bedienungsanleitung (EN/FR/DE/IT/ES)
