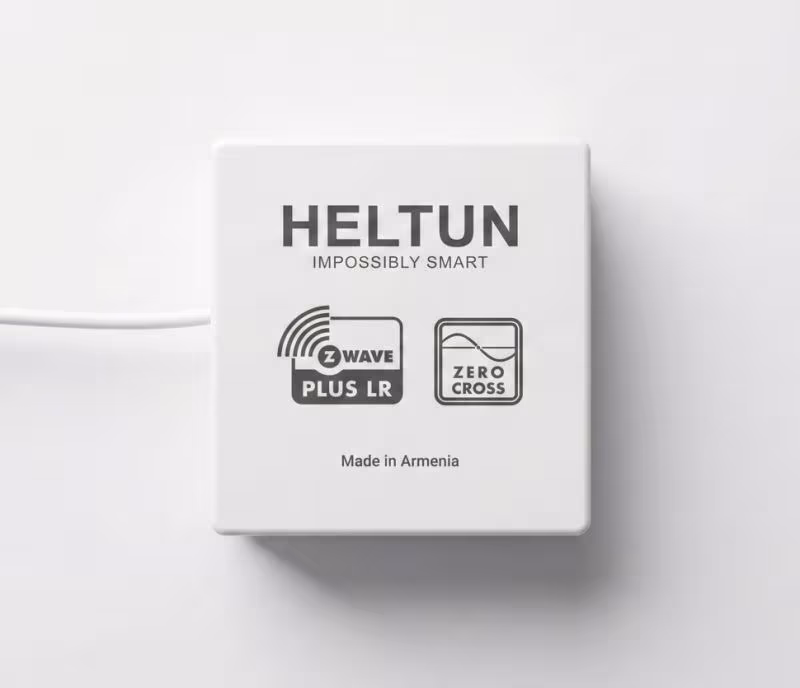

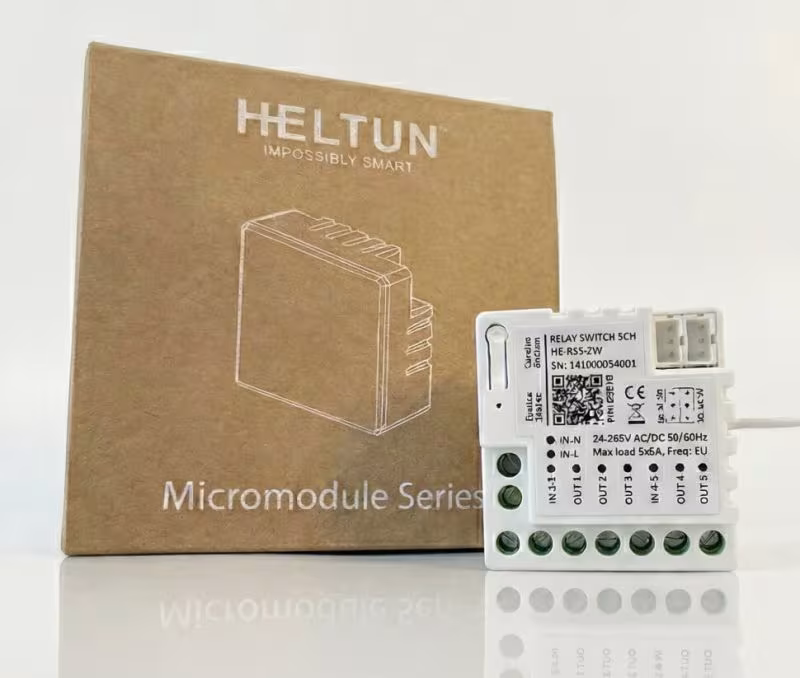

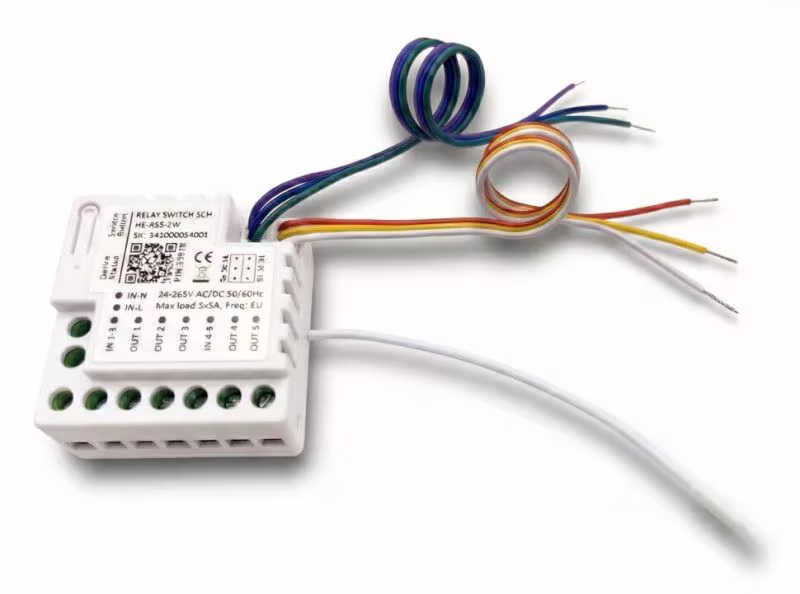

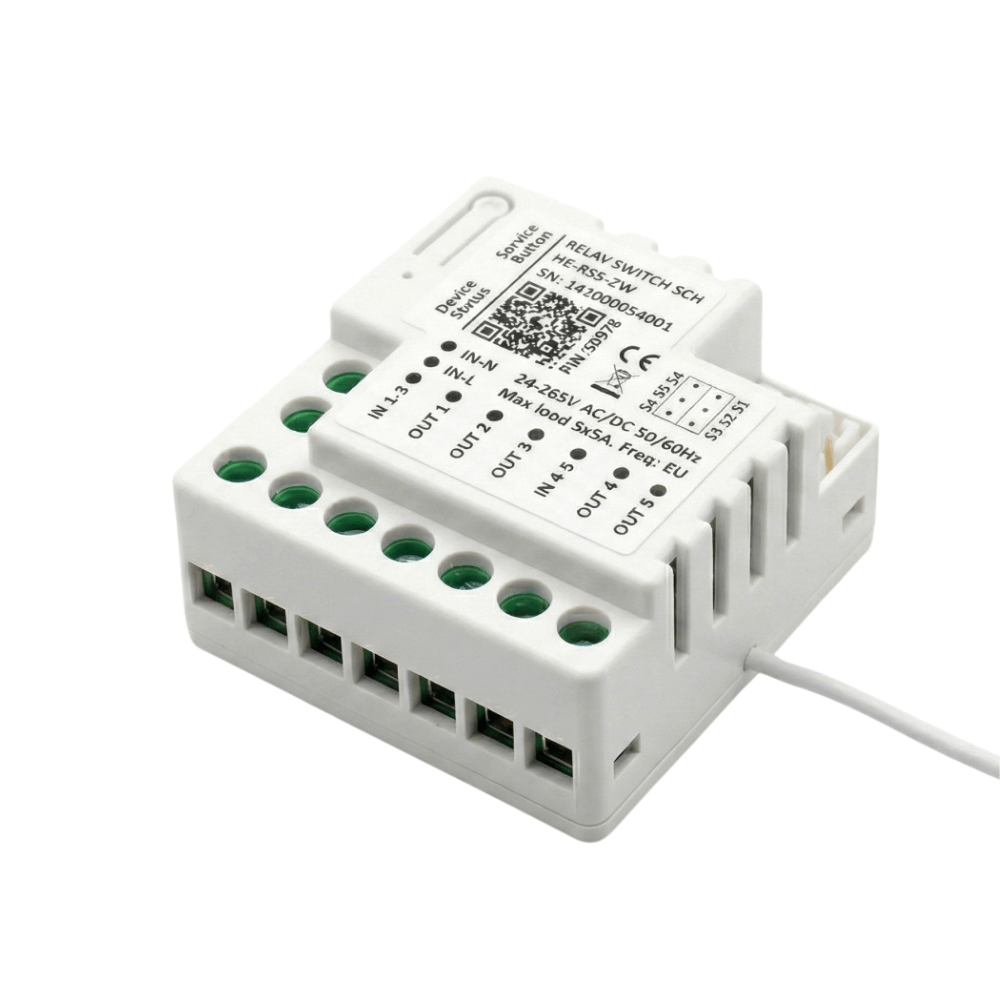

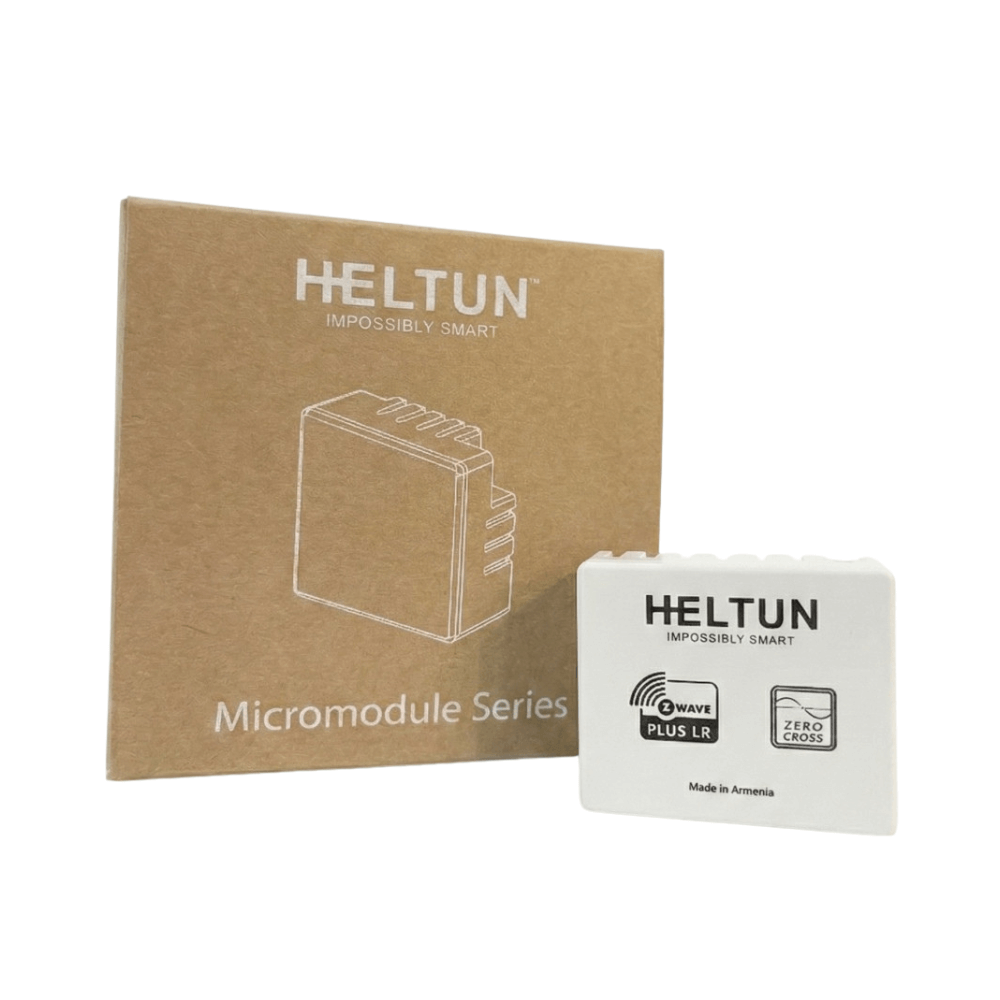

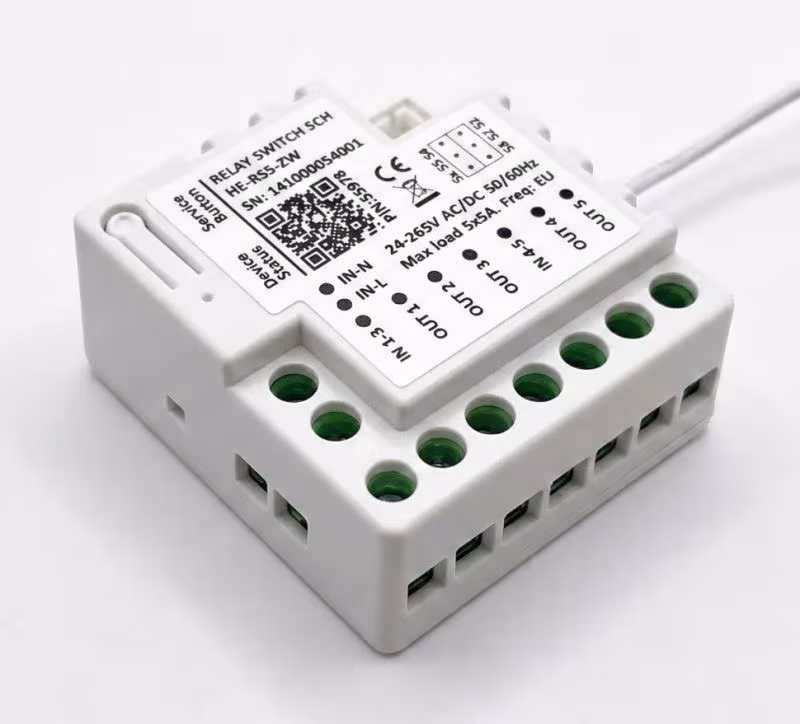

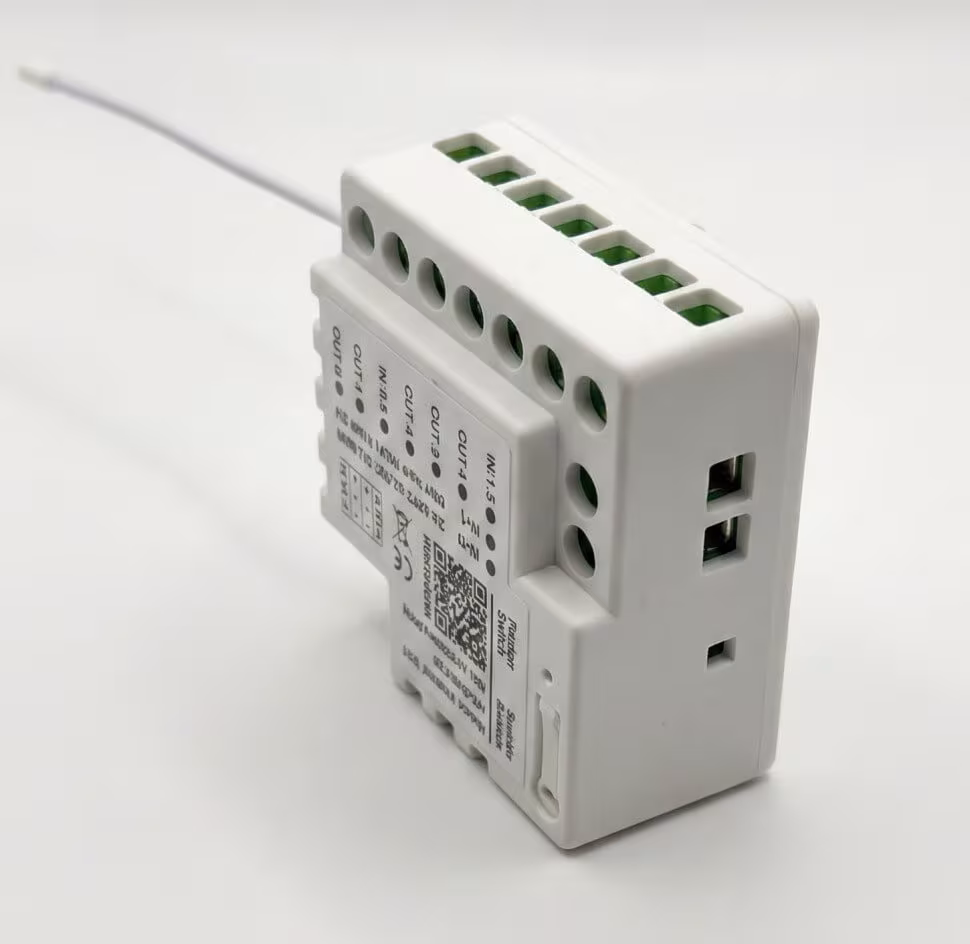

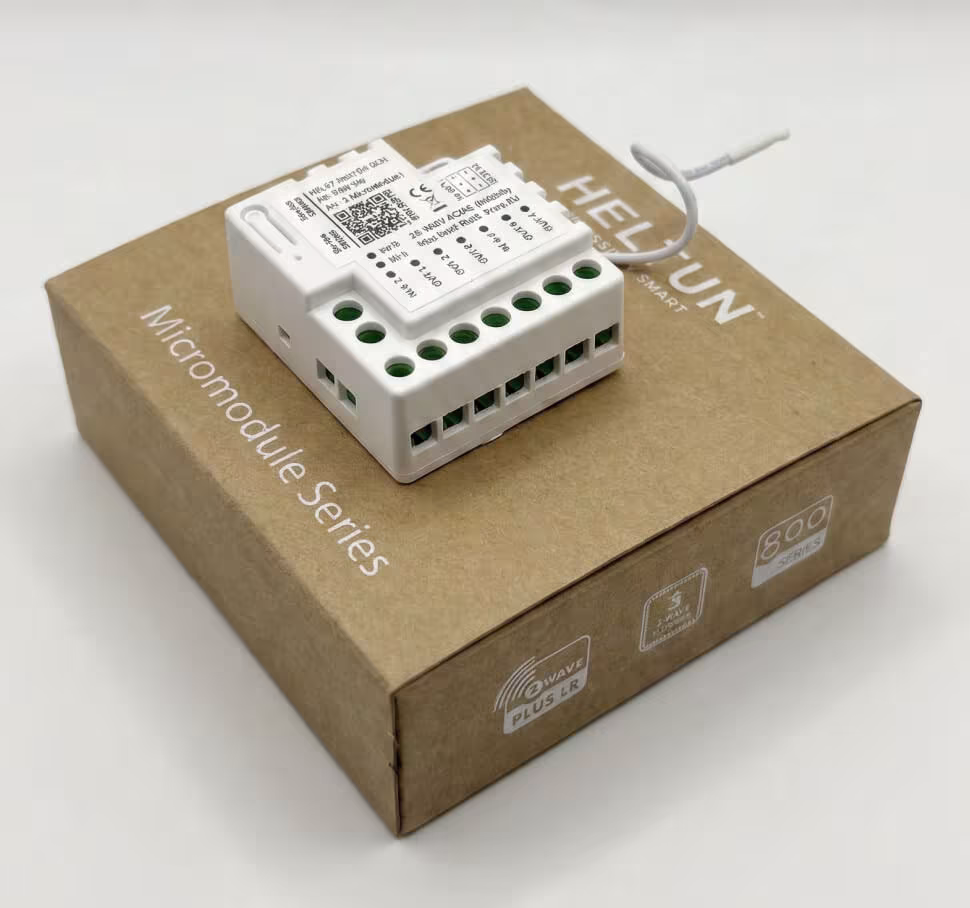

HELTUN HE-RS5-ZW - Z-Wave Relaismodul 5 Kanäle 5x5A

Allgemeine Einführung

Der HELTUN HE-RS5-ZW (Relay Switch Quinto) verkörpert die Exzellenz der Miniaturisierung im Bereich der professionellen Z-Wave-Hausautomation. Dieses 5-Kanal-Mikromodul revolutioniert die Automatisierung bestehender Elektroinstallationen, indem es unauffällig hinter Wandschaltern oder in Elektroverteilern installiert wird. Dank seiner ultra-kompakten Abmessungen von nur 19 × 40 × 38 mm passt es mühelos in Unterputzdosen und Verteilerkästen.

Der HE-RS5-ZW nutzt das Z-Wave 800-Protokoll mit Long Range Ready für eine zuverlässige und sichere Kommunikation. Die Z-Wave-Mesh-Architektur gewährleistet eine bidirektionale Kommunikation zwischen allen Geräten, wobei jedes Modul als Repeater fungiert, um die Reichweite des Netzwerks zu erweitern.

Die Vielseitigkeit des HE-RS5-ZW zeichnet sich durch seine zwei unabhängigen Stromeingänge aus, die es ermöglichen, Schaltkreise mit unterschiedlichen Spannungsquellen zu verwalten oder Trockenkontakte zu erstellen, um Industrieanlagen zu steuern. Seine fünf Relaisausgänge mit jeweils 5A kontrollieren Beleuchtungen, Motoren, Ventile und Schlösser mit Zero-Cross-Technologie für erhöhte Zuverlässigkeit.

Hauptfunktionen

• Ultra-kompakte Architektur für komplexe Installationen: Mit seinen Abmessungen von 19 × 40 × 38 mm und einem Gewicht von nur 110g lässt sich der HE-RS5-ZW einfach in Unterputzdosen und Verteilerkästen installieren. Diese extreme Miniaturisierung ermöglicht die Installation des Moduls auch in den beengtesten Räumen. Flexible Installation hinter Steckdosen/Schaltern oder Montage auf DIN-Schiene mit dem HELTUN Micromodule Mounting Adaptor.
• Professionelle Stromversorgungsflexibilität: Das Modul akzeptiert einen außergewöhnlich breiten Spannungsbereich von 24-265V AC oder 24-48V DC, was eine universelle Installation in den meisten Wohn- und Geschäftskonfigurationen ermöglicht. Die zwei unabhängigen Stromeingänge erlauben die Verwaltung von Schaltkreisen mit unterschiedlichen Spannungsquellen auf demselben Modul oder die Erstellung von Trockenkontaktausgängen (dry contact) zur Steuerung von Geräten, die keine Leistungsumschaltung erfordern, wie industrielle HVAC-Systeme oder automatische Tore.
• Zero-Cross-Technologie: Das Modul verwendet die Zero-Cross-Technologie, die die Umschaltung der Relais beim Nulldurchgang der Sinuswelle synchronisiert. Dieser Ansatz reduziert elektrische Lichtbögen, elektromagnetische Interferenzen und verlängert die Lebensdauer des Moduls und der angeschlossenen Lasten.
• Steuerung von Motoren und Ventilen: Das Modul kann Motoren, Ventile und Schlösser dank seiner 5 Relaisausgänge mit jeweils 5A steuern. Die 7 konfigurierbaren Modi ermöglichen die Anpassung der Funktion an verschiedene Anwendungstypen (Beleuchtung, Motoren, Ventile).
• Sechs hochkonfigurierbare Steuereingänge: Das Modul verfügt über 6 Steuereingänge, die die Relaisausgänge steuern und gleichzeitig Z-Wave-Szenen auslösen können. 7 konfigurierbare Betriebsmodi pro Kanal: momentary, toggle, invert, timers, nur EIN/AUS. Diese Flexibilität ermöglicht es, das Modul an jeden bestehenden Schaltertyp (Taster, Wechselschalter, Kreuzschalter) anzupassen, ohne die Wandverkabelung zu ändern. Jeder Eingang kann auch Z-Wave-Szenen auslösen, um komplexe Automatisierungen zu erstellen.
• S2-Sicherheit und SmartStart: Implementiert das Z-Wave-S2-Sicherheitsprotokoll zum Schutz der Kommunikation. Unterstützt SmartStart für eine vereinfachte und sichere Einbindung in das Z-Wave-Netzwerk.

Detaillierte technische Eigenschaften

Elektrische Spezifikationen

• Stromversorgung: 24-265V AC oder 24-48V DC
• Anzahl der Kanäle: 5 unabhängige Relais
• Belastung pro Kanal: maximal 5A
• Kontakttyp: Trockenkontakt (dry contact)
• Schalttechnologie: Zero-Cross-Relaisumschaltung
• Anzahl der Stromeingänge: 2 unabhängig
• Anzahl der Steuereingänge: 6

Z-Wave-Spezifikationen

• Protokoll: Z-Wave 800
• Long Range: Long Range ready
• SmartStart: Ja, automatische Einbindung
• Sicherheit: S2-Sicherheit
• Europäische Frequenz: 868 MHz
• Repeater-Funktion: Ja (erweitert automatisch das Mesh-Netzwerk)

Konfiguration und Ein-/Ausgänge

• Relaisausgänge: 5 (Trockenkontakt)
• Konfigurierbare Steuereingänge: 6
• Unabhängige Stromeingänge: 2
• Betriebsmodi pro Kanal: 7 (momentary, toggle, invert, timers, nur EIN/AUS)
• Motorsteuerung: Unterstützt Motoren und Ventile
• Szenenauslösung: Die Steuereingänge können Z-Wave-Szenen auslösen

Erweiterte Funktionen

• Sicherheit: S2-Sicherheit
• SmartStart: Automatische Einbindung
• Zero-Cross-Technologie: Umschaltung beim Nulldurchgang
• Steuerung: Beleuchtungen, Motoren, Ventile, Schlösser
• Anwendungen: Trockenkontakt und intelligente Verkabelung

Physische Eigenschaften

• Abmessungen: 19 × 40 × 38 mm (ultra-kompakt)
• Gewicht: 110 Gramm
• Montage: Unterputzdosen und Verteilerkästen
• DIN-Schienenmontage: Über HELTUN Micromodule Mounting Adaptor
• Installation: Hinter Steckdosen/Schaltern oder auf DIN-Schiene

Normen und Zertifizierungen

• Marke: Heltun
• Z-Wave-Frequenz: Europa (868 MHz)
• HS-Code (Zolltarifnummer): 8536508090
• CE-Konformität: Funkanlagen
• RoHS-Konformität: Beschränkung gefährlicher Stoffe
