Thermofloor - Hydronic controller Z-wave+ für 10 Ausgänge Heatit Z-Water

PRÄSENTATION

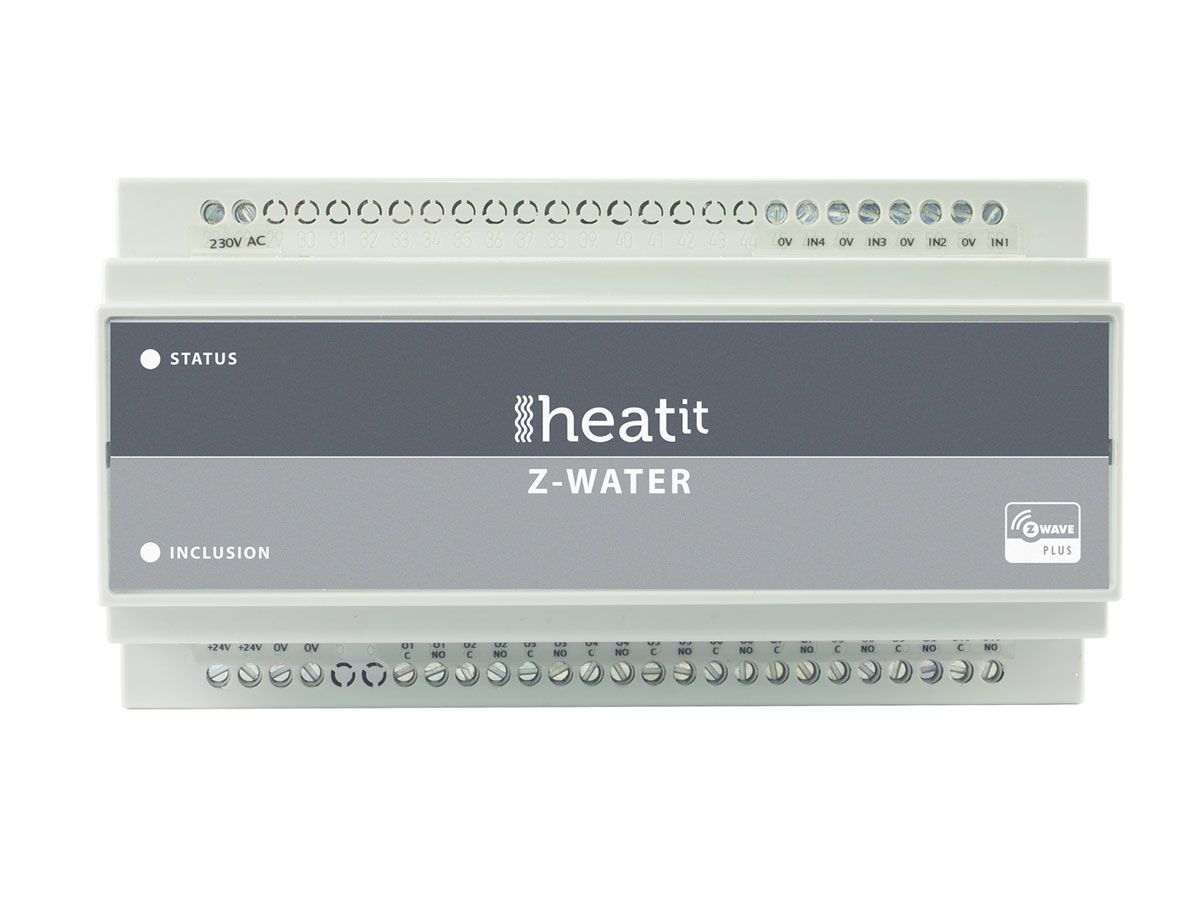

Heatit Z-Water ist ein DIN-Schienenregler zur Steuerung der hydraulischen Heizung. Heatit Z-Water ist ein Modul, das direkt auf eine Hutschiene gesteckt wird, um Ihrem drahtlosen Z-Wave-Netzwerk eine Vielzahl von Funktionen zu verleihen.

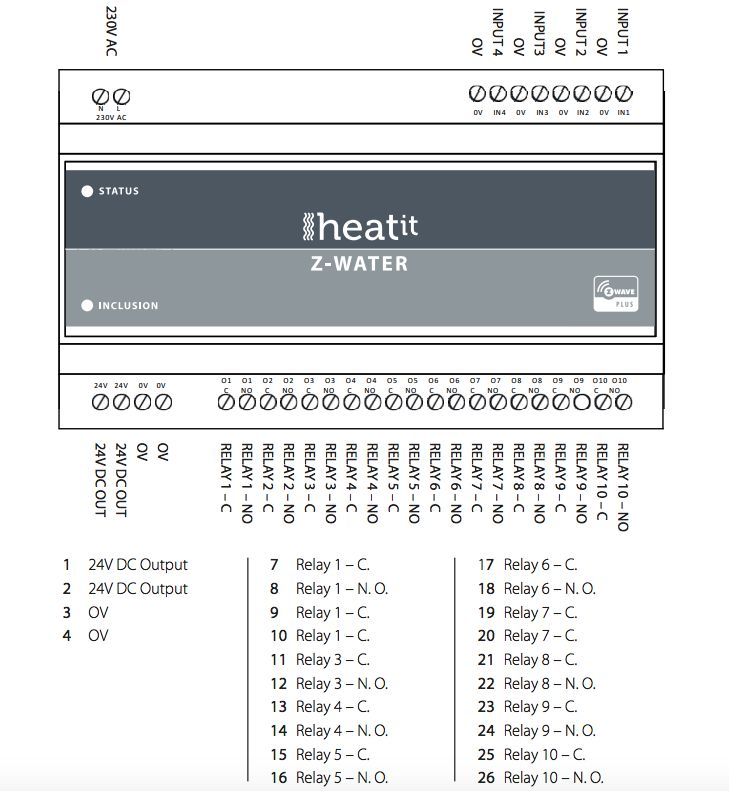

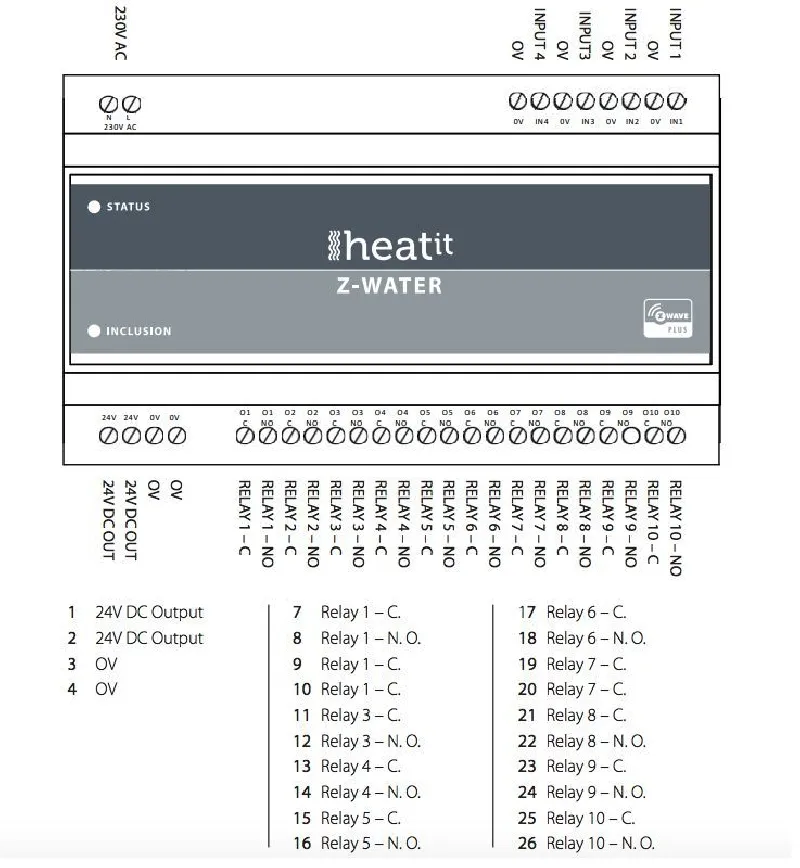

Heatit Z-Water ist mit 10 Relaisausgängen ausgestattet und verfügt über 4 analoge/digitale Eingänge. Das Modul kann über einen 230V AC-Netzanschluss mit Strom versorgt werden und kann eine Ausgangsspannung von 24V DC oder 230V liefern. Die Relaisausgänge des Heatit Z-Water können frei aus dem Z-Wave-Netzwerk gesteuert werden und können für verschiedene Zwecke verwendet werden, z.B. für die Ein- und Ausschaltung von Licht, die Steuerung von Ventilantrieben für eine Fußbodenheizung oder die Steuerung anderer Hausautomationssysteme.

Die analogen/digitalen Heatit Z-Water-Eingänge (verschiedene Firmware-Versionen) können so konfiguriert werden, dass sie mit unterschiedlichen Funktionen arbeiten und an potenzialfreie Kontakte, Open-Collector-Ausgänge angeschlossen werden können und andere Z-Wave-Geräte, Schalter, Dimmer usw. steuern können. Darüber hinaus können die Eingänge als Szenensteuerung verwendet werden und zentrale Szenenbenachrichtigungen an das Z-Wave-Gateway senden. Es ist möglich, den Füllstand und die Anzeige der Statusanzeige-LED an der Vorderseite des Heatit Z-Water Moduls zu konfigurieren.

Funktionen

• Die Relaisausgänge können zur Steuerung von Stellgliedern/Ventilen in einem hydraulischen Heizsystem verwendet werden.
• Kann sowohl zur Steuerung von 24V- als auch von 230V-Antrieben verwendet werden.
• Kann zusammen mit einem Heatit Z-Temp-Sensor in jeder Zone verwendet werden.

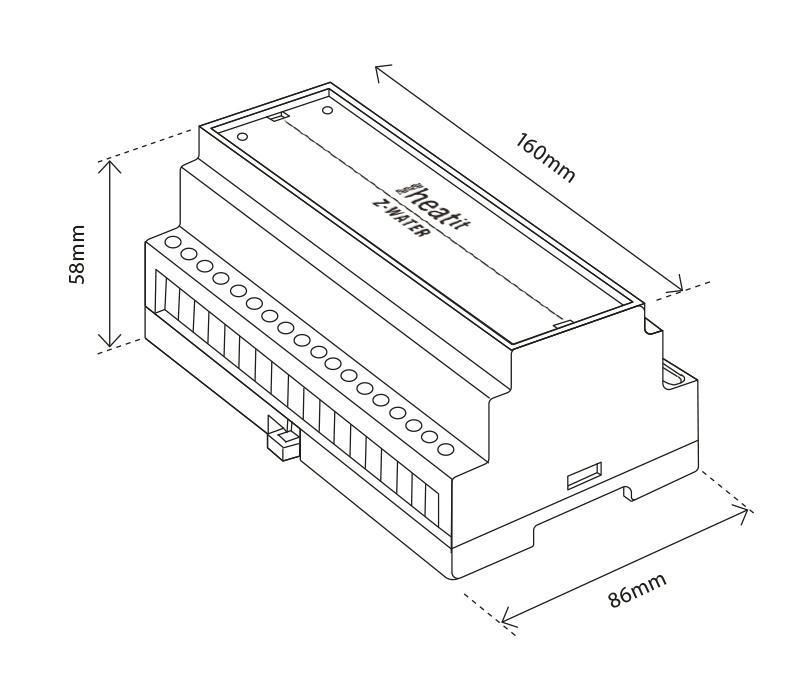

• DIN-Schienenmontage
• Funktioniert als Z-Wave-Repeater
• Firmware-Updates (OTA)
• Verfügbare Firmware-Versionen (analoge/digitale Eingänge)
• Unterstützt den Verschlüsselungsmodus: S0, S2 Zugriffskontrollklasse, S2 Authentifizierte Klasse, S2 Nicht authentifizierte Klasse.

Technische Markmale

• Protokoll: Z-Wave+
• SDK: 6.71.00
• Nennspannung: 100V - 240V 50/60Hz
• Leistungsaufnahme: 0,6 W Standby-Modus
• Sicherung: 3,15A Schnellschaltung, UMF 250 Schurter Inc., Teile-Nr.: 3405.0171.11
• 24V DC Ausgang: Maximal 1,17A, 28W
• Relaisausgänge: Bemessungs-Trägerstrom: 5A
• Max. Schaltspannung: 250V AC, 30V DC
• Max. Schaltstrom: 5A
• Max. Schaltleistung: 1.250 VA, 150W
• Eingang
  • Max. Eingangsspannung: 10V DC
  • Eingangsimpedanz: 10 KΩ
• Schleifenausgangsspannung: 5V DC
• Explorer-Rahmen-Zubehör: Ja
• Gerätetyp: Slave mit Routing-Möglichkeiten
• Generische Geräteklasse: Binärschalter
• Spezifische Geräteklasse: Ventil öffnen schließen schließen Arbeitsplan: Ja
• FLiRS: Nein Z-Wave Plus: Ja
• Zulassungen CE, EN 50491-3: 2009, EN 60669-2: 2004, EMC 2014/30/EU, RoHS 2011/65/EU, LVD 2014/35/EU
