SONOFF S-MATE2 Switch Mate - Drahtlose Schnittstelle für Wandschalter eWeLink-Remote

SONOFF S-MATE2 Switch Mate - Drahtlose Schnittstelle für eWeLink-Remote-Wandschalter

ALLGEMEINE VORSTELLUNG

Der S-MATE2 (Switch Mate) ist ein innovatives drahtloses Schnittstellenmodul von SONOFF, das die Modernisierung bestehender Elektroinstallationen revolutioniert. Im Gegensatz zu herkömmlichen intelligenten Schaltern wie den MINI oder BASIC, die die Verkabelung ersetzen, wird der S-MATE2 einfach parallel zu Ihren vorhandenen Wandschaltern (Wippe oder Taster) angeschlossen, um deren Aktionen zu erkennen und drahtlos an das eWeLink-Remote-Ökosystem zu übertragen.

Einzigartiges Konzept: Der S-MATE2 ist KEIN Lastschalter. Er verwaltet keine Netzspannung und steuert kein Gerät direkt. Es ist ein Schalteraktionsdetektor, der als Auslöser für Szenen und Automatisierungen im eWeLink-Remote-Ökosystem fungiert. Dieser Ansatz bietet erhebliche Vorteile:

• Installation ohne Neutralleiter: Betrieben mit einer CR2477-Batterie, kein Neutralleiter erforderlich
• Nicht-invasive Installation: Wird parallel zum vorhandenen Schalter angeschlossen, keine Änderung des Stromkreises
• Maximale Sicherheit: Keine Handhabung von Netzspannung, Installation auch durch Nicht-Elektriker möglich
• Totale Flexibilität: Funktioniert mit Wippschaltern UND Drucktastern

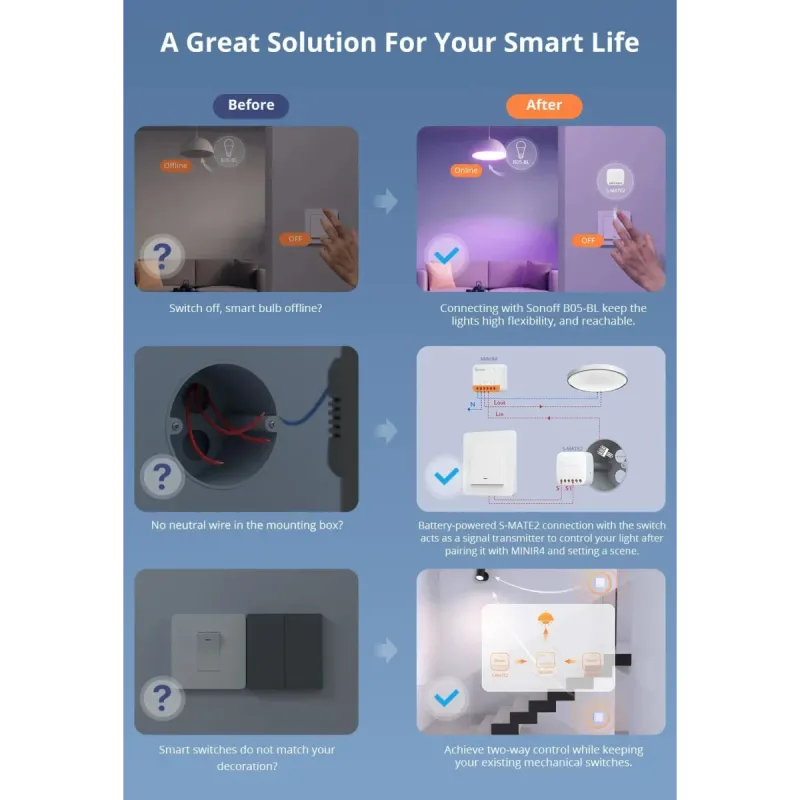

Basierend auf dem Mikrocontroller AK803 und dem 2,4-GHz-eWeLink-Remote-Protokoll kommuniziert dieses Modul mit kompatiblen eWeLink-Remote-Gateways (wie dem MINIR4), um komplexe Automatisierungen auszulösen. Typisches Anwendungsbeispiel: Ihr traditioneller Wandschalter im Wohnzimmer steuert die Beleuchtung nicht mehr direkt, sondern sendet ein Signal an den S-MATE2, der eine vollständige Szene auslöst (progressive Beleuchtung + Schließen der Rollläden + Aktivierung der Heizung).

Mit seinen ultrakompakten Abmessungen von 40,3×37,4×18,3 mm und nur 26,8 g Gewicht verbirgt sich der S-MATE2 leicht hinter jedem Wandschalter in der Unterputzdose. Die mitgelieferte CR2477-Batterie sorgt für mehrere Jahre Autonomie, je nach Nutzung. Eine LED-Anzeige auf dem Modul bietet visuelles Feedback zu Statusänderungen und dem Batteriezustand.

Wichtiger Punkt: Dieses Produkt erfordert unbedingt ein kompatibles eWeLink-Remote-Gateway, um zu funktionieren. Es funktioniert NICHT eigenständig, verbindet sich NICHT direkt mit Wi-Fi und ist NICHT kompatibel mit Matter, Zigbee oder anderen Protokollen. Es ist ein Gerät (Sub-Device) ausschließlich des eWeLink-Remote-Ökosystems.

HAUPTFUNKTIONEN

• Universelle Schnittstelle für bestehende Schalter ohne elektrische Änderung: Der S-MATE2 erkennt die Zustandsänderungen Ihrer traditionellen Wandschalter durch direkte Parallelverbindung, ohne die bestehende elektrische Verkabelung zu ändern. Die Installation bewahrt die normale elektrische Funktion Ihres Stromkreises: Der Wandschalter unterbricht/stellt die Last weiterhin physisch wieder her wie zuvor, aber der S-MATE2 erkennt diese Aktionen und überträgt sie drahtlos. So behalten Sie eine manuelle Notfallfunktion, selbst wenn das Gateway oder das Netzwerk ausfällt.
• Doppelte Kompatibilität mit Wippschalter und Drucktaster: Der DIP-Schalter am Gehäuse ermöglicht die Konfiguration des Erkennungsmodus: Wippschalter (Standard-Werkseinstellung) für traditionelle Wechselschaltungen oder Drucktaster für Momenttaster. Diese Flexibilität deckt absolut alle Arten von europäischen Standard-Wandschaltern ab. Der Moduswechsel ist einfach (DIP-Schalter + LED-Bestätigung 3 Blinkzeichen) und kann jederzeit ohne Neukonfiguration des Gateways erfolgen.
• Eigenständige Stromversorgung durch langlebige CR2477-Batterie: Die mitgelieferte 3V Knopfzelle CR2477 garantiert mehrere Jahre typische Autonomie (je nach Nutzungsfrequenz). Kein Neutralleiter, kein Transformator oder komplexe Verkabelung mehr erforderlich. Das Modul überwacht ständig den Batteriestand und signalisiert einen niedrigen Zustand durch dreifaches Blinken der LED bei Statusänderungen. Diese außergewöhnliche Autonomie macht es zur idealen Lösung zur Modernisierung alter Installationen ohne Neutralleiter in Unterputzdosen.
• Integration in das eWeLink-Remote-Ökosystem für erweiterte Automatisierungen: Nach der Kopplung mit einem eWeLink-Remote-Gateway (MINIR4, MINIR3, NSPanel Pro, iHost mit eWeLink-Remote-Funktion) wird der S-MATE2 zu einem leistungsstarken Auslöser von intelligenten Szenen. Erstellen Sie komplexe Automatisierungen in der eWeLink-App: Ein einfacher Druck auf Ihren Wandschalter kann gleichzeitig Dutzende von Geräten steuern (Beleuchtung, Rollläden, Heizung, Belüftung, Multimedia). Die Szenen werden lokal über das Gateway ausgeführt, um eine sofortige Reaktionsfähigkeit auch ohne Internetverbindung zu gewährleisten.
• Visuelles LED-Feedback zur Bestätigung und Diagnose: Die integrierte blaue LED bestätigt jede Zustandsänderung des Schalters durch ein einziges schnelles Blinken, das überprüft, ob die Aktion erkannt und übertragen wird. Das dreimalige Blinken beim Wechsel des DIP-Schalter-Modus bestätigt die neue Konfiguration. Das dreimalige Blinken bei einer normalen Aktion signalisiert einen niedrigen Batteriestand, der einen Austausch erfordert. Dieses visuelle Feedback erleichtert die Installation, Konfiguration und Wartung erheblich.
• Ultrakompakte Installation in bestehender Unterputzdose: Mit seinen 40,3×37,4×18,3 mm und nur 26,8 g passt der S-MATE2 in absolut alle Standard-Unterputzdosen, auch in die ältesten oder flachsten. Die Schraubklemmen akzeptieren Kabel unterschiedlicher Querschnitte zur Anpassung an Ihre bestehende Installation. Der minimale Platzbedarf lässt ausreichend Raum, um die Kabel beim Wiedereinbau des Wandschalters zu handhaben.
• Einfache Paarung durch Funkeinlernen in 10 Sekunden: Das Pairing-Verfahren ist intuitiv: Aktivieren Sie den Lernmodus auf dem eWeLink-Remote-Gateway über die eWeLink-App und betätigen Sie den mit dem S-MATE2 verbundenen Schalter innerhalb von 10 Sekunden. Das Gateway erkennt das Modul automatisch und fügt es als Sub-Gerät hinzu. Kein QR-Code-Scannen, keine komplizierte Handhabung. Der S-MATE2 erscheint dann in der App als verfügbarer Auslöser zum Erstellen von Szenen.

TECHNISCHE DATEN

Produktidentifikation

• Handelsname: S-MATE2 (Switch Mate)
• Modellreferenz: S-MATE2
• Produkttyp: eWeLink-Remote Switch Mate (drahtlose Schnittstelle für Schalter)
• Kategorie: Sub-Gerät eWeLink-Remote (sub-device)
• Hersteller: Shenzhen Sonoff Technologies Co., Ltd.

Protokolle und Konnektivität

• Protokoll: Proprietäres eWeLink-Remote 2,4 GHz
• Funkfrequenz: 2426 MHz
• RF-Sendeleistung: ≤10 dBm
• Typische Reichweite: 10-30 Meter je nach Hindernissen (innen)
• Kommunikationstyp: Direkte Funkverbindung mit eWeLink-Remote-Gateway
• Rolle in der Architektur: Nur Sub-Gerät (sub-device), Szenenauslöser
• Erforderliches Gateway: OBLIGATORISCH - Benötigt ein kompatibles eWeLink-Remote-Gateway
• WICHTIG: Funktioniert NICHT eigenständig, verbindet sich NICHT mit Wi-Fi, unterstützt NICHT Matter/Zigbee/Z-Wave

Hardware und Mikrocontroller

• Mikrocontroller (MCU): AK803
• Integriertes Funkmodul: 2,4 GHz eWeLink-Remote-Sender/Empfänger

Stromversorgung

• Art der Stromversorgung: Nur Batterie (keine Netzverbindung)
• Batteriemodell: CR2477 3V Lithium-Knopfzelle
• Eingangsspannung: 3,0V DC (Batterie)
• Typische Autonomie: Mehrere Jahre je nach Nutzungsfrequenz
• Batterie mitgeliefert: Ja (CR2477 vorinstalliert mit Isolationslasche)
• Austauschbare Batterie: Ja (vom Benutzer leicht austauschbar)
• Anzeige für niedrigen Batteriestand: Ja (LED blinkt 3× bei Aktionen)
• Standby-Verbrauch: Sehr gering (optimiert für lange Batterielebensdauer)

Elektrische Eigenschaften - Schaltererkennung

• KRITISCH: Dieses Modul schaltet KEINE elektrische Last
• Funktion: Nur Schalterzustandserkennung (keine Leistungsumschaltung)
• Netzspannung: KEINE - Nur Niederspannungsmodul 3V
• Maximale Last: 0A (Zustandsdetektor, kein Relais)
• Kompatible Schaltertypen:
  • Wippschalter (rocker switch) - Werksseitiger Standardmodus
  • Drucktaster (momentary/push button) - Konfiguration über DIP-Schalter
• Schaltertyp-Konfiguration: Physischer DIP-Schalter am Gehäuse
• Bestätigung des Moduswechsels: LED blinkt 3× schnell
• Elektrische Verbindung: Parallel zum vorhandenen Schalter (nicht invasiv)

Benutzeroberfläche

• DIP-Schalter: 1 Konfigurationsschalter (Auswahl Wippe/Drucktaster)
• LED-Anzeige: Multifunktionale blaue LED
  • 1 schnelles Blinken: Externe Schalterzustandsänderung erkannt
  • 3 schnelle Blinkzeichen: Schaltertypwechsel bestätigt (über DIP-Schalter)
  • 3 schnelle Blinkzeichen (bei Aktion): Zustandsänderung + niedriger Batteriestand
• Klemmenanschlüsse: Schraubklemmen für externe Schalterverbindung
• Portanzahl: 6 Klemmenanschlüsse am Modul

Abmessungen und Gewicht

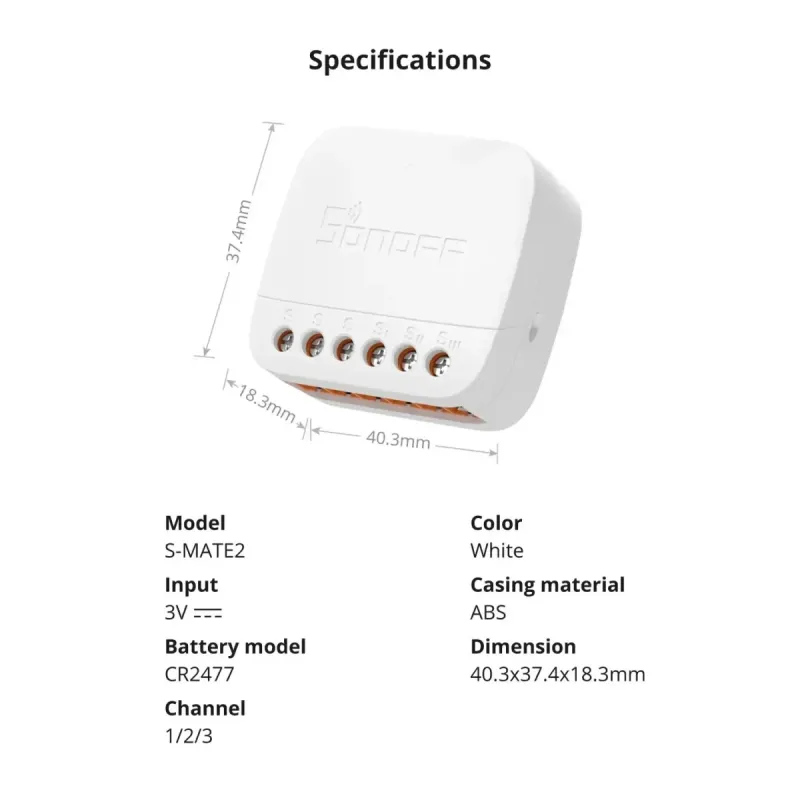

• Modulabmessungen: 40,3 × 37,4 × 18,3 mm (L × B × H)
• Nettogewicht: 26,8 g (mit Batterie)
• Format: Rechteckig ultrakompakt
• Dicke: 18,3 mm (kann hinter den meisten Wandschaltern untergebracht werden)

Konstruktion und Materialien

• Gehäusematerial: ABS (Acrylnitril-Butadien-Styrol)
• Farbe: Weiß
• Oberflächenfinish: Matt
• Schutzart: Nur für den Innenbereich (kein IP)
• Batteriefach: Zugänglich für Batteriewechsel

Umweltbedingungen

• Nutzungsort: Nur Innenbereich
• Betriebstemperatur: -10°C bis +40°C
• Lagertemperatur: -20°C bis +70°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (ohne Kondensation)
• Installation: In Standard-Wand-Unterputzdose, geschützt vor Feuchtigkeit

Zertifizierungen und Konformität

• Europäische Zertifizierungen: CE
• Nordamerikanische Zertifizierungen: FCC, ISED (Industry Canada)
• Umweltkonformität: RoHS
• RED-Richtlinie: 2014/53/EU
• WEEE-Konformität: Ja (obligatorisches Recycling)
• Kanadische Norm: ICES-003, RSS-247

Kompatible eWeLink-Remote-Gateways

• Empfohlene SONOFF-Gateways mit eWeLink-Remote-Gateway-Funktion:
  • MINIR4M (Einbaumodul mit eWeLink-Remote)
  • MINIR4 (Einbaumodul mit eWeLink-Remote)
  • MINIR3 (Einbaumodul vorherige Generation)
  • NSPanel Pro (Touchscreen mit integriertem eWeLink-Remote-Gateway)
  • iHost (Smart-Home-Server mit eWeLink-Remote-Unterstützung)
• Obligatorische Überprüfung: Konsultieren Sie die vollständige, aktuelle Liste auf https://sonoff.tech/product-review/product-insight/what-is-ewelink-remote-control/
• INKOMPATIBEL mit Matter, Zigbee, Z-Wave, Bluetooth oder anderen nicht-eWeLink-Remote-Protokollen

Funktion im eWeLink-Ökosystem

• Steuerungs-App: eWeLink (iOS und Android)
• Rolle: Nur Szenenauslöser (trigger device)
• Ausführungskapazität: Keine (kann NICHT als Ausführungsgerät verwendet werden)
• Kopplung: Über den Lernmodus des eWeLink-Remote-Gateways
• Dauer des Lernmodus: 10 Sekunden
• Kopplungsmethode: Lernmodus des Gateways aktivieren → Schalter betätigen, der mit dem S-MATE2 verbunden ist
• Typische Nutzung: Erstellen von intelligenten Szenen, die durch vorhandene Wandschalter ausgelöst werden
• Anzahl der Szenen: Unbegrenzt (nur durch das Gateway und die eWeLink-App begrenzt)

Installation und Montage

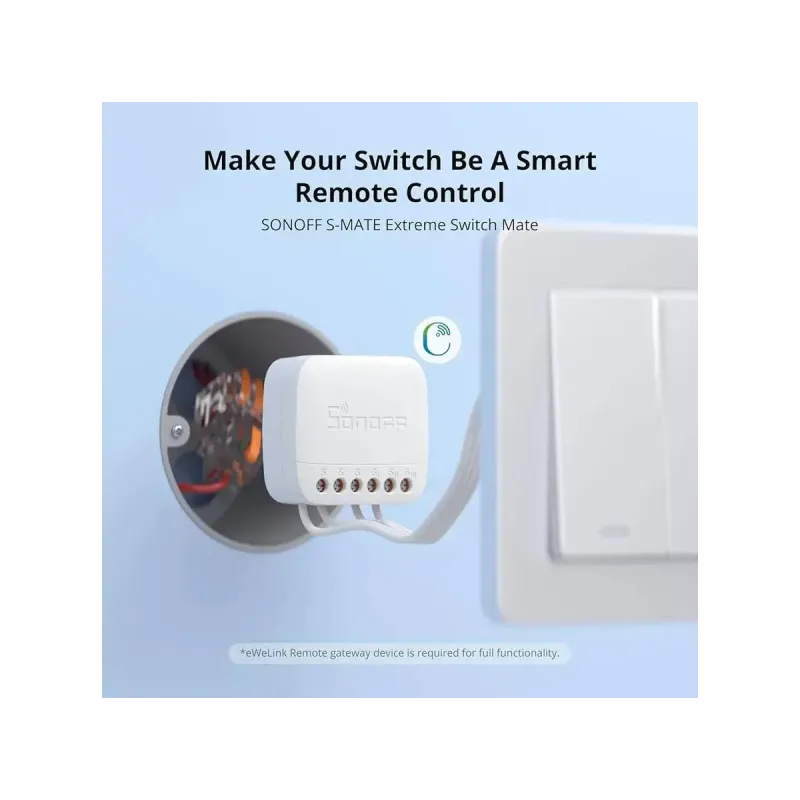

• Installationsart: In Wand-Unterputzdose hinter vorhandenem Schalter
• Kompatible Dosen: Alle europäischen Standard-Unterputzdosen
• Erforderlicher Platz: Minimum 45mm × 40mm × 20mm
• Erforderliche Verkabelung: Anschluss parallel zum vorhandenen Wandschalter
• Benötigtes Werkzeug: Kreuzschlitzschraubendreher, Spannungsprüfer (für Sicherheit), Abisolierzange
• Installateur-Qualifikation: Elektriker empfohlen, aber nicht obligatorisch (nur Niederspannungshandhabung)
• Installationsreihenfolge:
  1. Batterie-Isolationslasche entfernen
  2. Netzstrom am Leistungsschalter abschalten (SICHERHEIT)
  3. Vorhandenen Wandschalter demontieren
  4. S-MATE2 parallel zum Schalter anschließen
  5. DIP-Schalterposition überprüfen (Wippe oder Drucktaster)
  6. Wandschalter und Frontplatte wieder anbringen
  7. Netzstrom wiederherstellen
  8. Mit eWeLink-Remote-Gateway koppeln

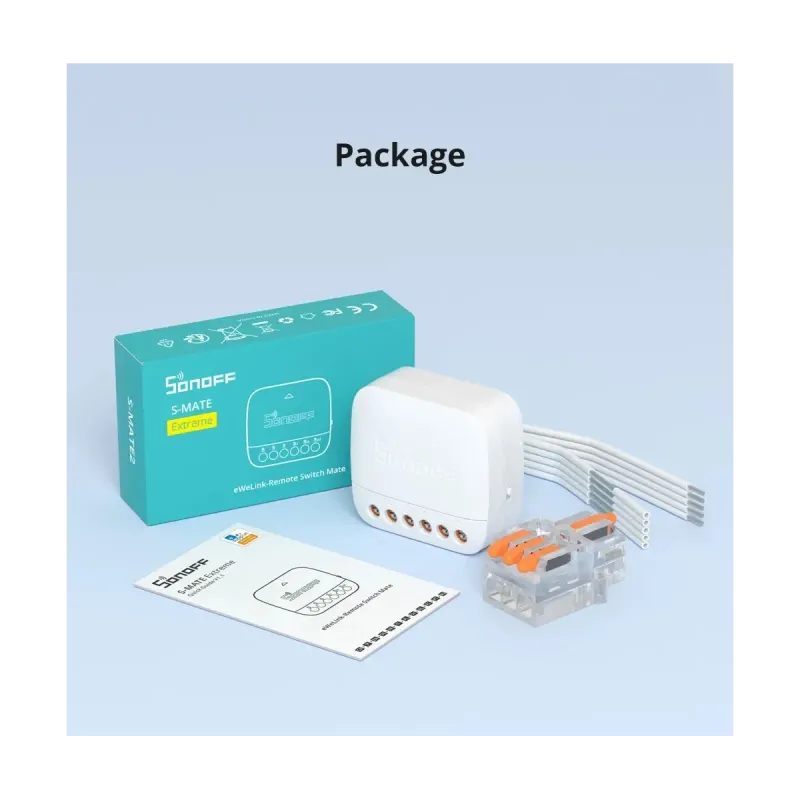

Lieferumfang

• 1× SONOFF S-MATE2 Switch Mate (Modul mit vorinstallierter CR2477-Batterie)
• 1× Batterie-Isolationslasche (vor Gebrauch entfernen)
• 1× Mehrsprachige Schnellstartanleitung
• 1× Benutzerhandbuch (EN/FR/DE/IT/ES)
