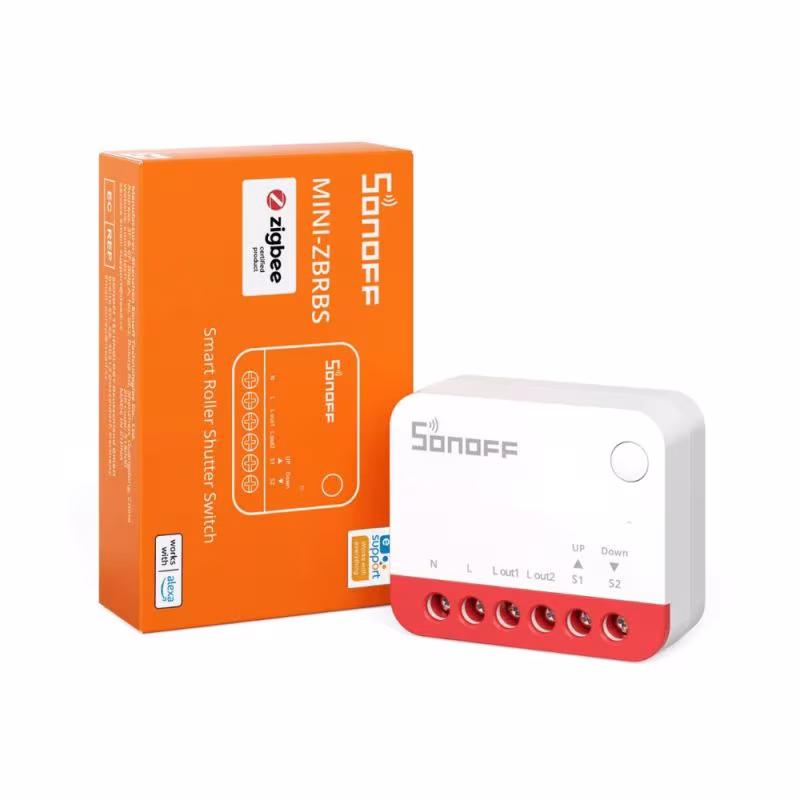

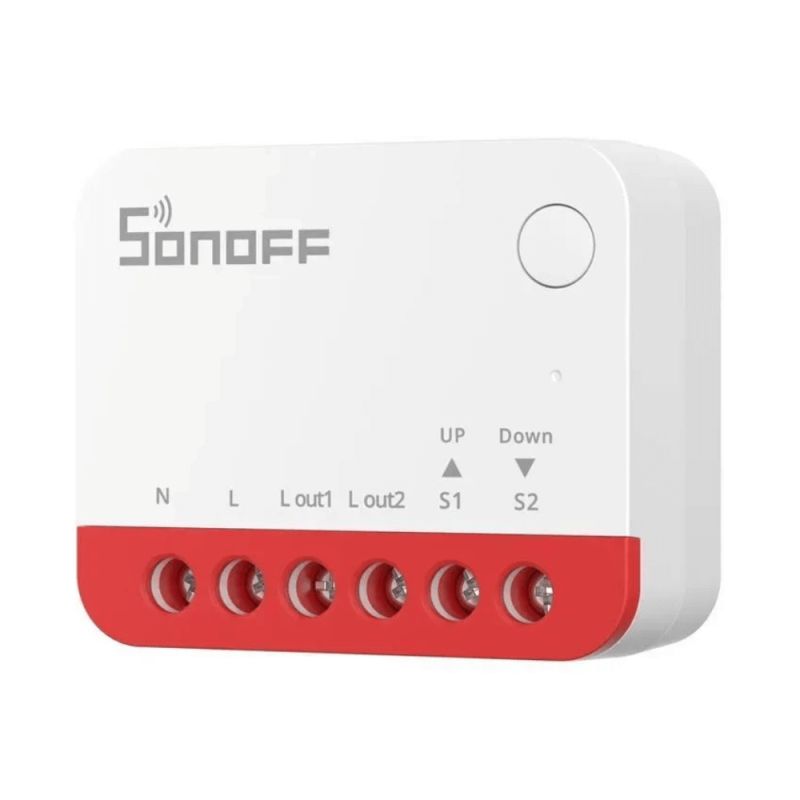

SONOFF MINI-ZBRBS - Intelligentes Zigbee-Modul für Rollläden und Jalousien

Einführung

Das SONOFF MINI-ZBRBS ist ein kompaktes Zigbee-3.0-Modul, das jeden motorisierten Rollladen in ein intelligentes System verwandelt. Das ultrakompakte Modul (39,5×33×16,8 mm) passt in Standard-Wanddosen und unterstützt Motoren bis zu 1 A. Er ist mit Zigbee-Gateways kompatibel und bietet Fernsteuerung, Zeitplanung und Integration in Heimautomatisierungsszenen. Seine Zigbee-Repeater-Funktion erhöht die Netzwerkabdeckung.

Wichtigste Merkmale

Ultrakompaktes Design

• Abmessungen: 39,5×33×16,8 mm, Gewicht 25,1 g
• Lässt sich in Standard-Wanddosen integrieren
• Weißes Polycarbonat-Gehäuse
• Unsichtbare Installation hinter einer Abdeckplatte

Kompatibilität mit Motoren

• Netzteil: 100-240V~ 50/60Hz, max. Last 1A
• Kompatibel mit Rohrmotoren Rollläden, Jalousien, elektrische Vorhänge
• 2 Ausgänge (Lout1/Lout2) für bidirektionale Steuerung
• Schutz: automatische Abschaltung nach 2 Minuten
• Umkehrung der Richtung möglich

Zigbee 3.0-Technologie

• Mikrocontroller EFR32MG21
• Frequenz 2405-2480 MHz, Leistung ≤10dBm
• Integrierte Repeater-Funktion zur Erweiterung des Netzwerks

Steuerung nach Prozent

• Präzise Positionierung von 0% bis 100%
• Automatische oder manuelle Kalibrierung des Hubs
• Speicherung der oberen und unteren Positionen
• Rekalibrierung bei Drift möglich

Kompatibilität mit Schaltern

• Momentanschalter (Drucktasten)
• Kippschalter 3 Positionen
• 3 Modi: Edge Mode (Standard), Pulse Mode, Following Mode
• Moduswechsel durch Dreifachklick auf Modulknopf

Taste und Indikator-LED

• Multifunktionstaste für Konfiguration
• Blaue LED: leuchtet dauerhaft (verbunden), blinkt langsam (Paarung), blinkt schnell (Fehler), atmet (Kalibrierung)

EWeLink-App

• Fernsteuerung iOS/Android
• Öffnen/Schließen und Positionierung nach Prozent
• Zeitliche Programmierung
• Intelligente Szenen mit mehreren Geräten
• Gemeinsame Nutzung des Familienzugriffs

Technische Spezifikationen

Allgemeines

• Modell: MINI-ZBRBS (MINI Extreme Serie)
• MCU: EFR32MG21
• Abmessungen: 39,5×33×16,8 mm
• Gewicht: 25,1 g
• Material: Weißer PC

Elektrisch

• Netzteil: 100-240V~ 50/60Hz
• Belastung: 1A max
• Impulsspannung: 4kV
• Zyklen: 10.000

Umgebung

• Verwendung: Nur in Innenräumen
• Temperatur bei Betrieb : -10°C bis +40°C
• Luftfeuchtigkeit: 5-95% RH ohne Kondensation
• Maximale Höhe: 2000m

Konnektivität

• Protokoll: Zigbee 3.0 (2405-2480 MHz)
• Leistung: ≤10dBm
• Zigbee-Repeater: Ja

Verkabelung

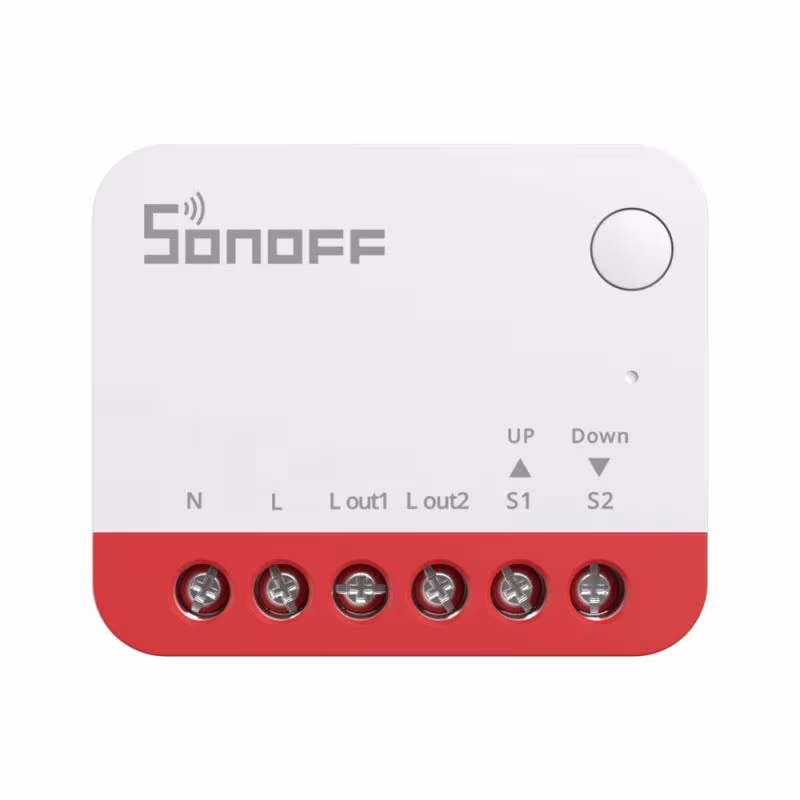

• 6 Klemmen: N (Neutral), L (Phase), Lout1/Lout2 (Motorausgänge), S1/S2 (Schalter)
• Empfohlener Durchmesser: 18AWG bis 14AWG Kupfer

Zertifizierungen

• CE, FCC (2APN5-MINIZBRBS), RoHS
• EU-Richtlinie 2014/53/EU
