SONOFF BASIC-1GS Basic Gen5 - Matter Wi-Fi Einzelkanal-Schalter 10A

SONOFF BASIC-1GS Basic Gen5 - Einfacher Matter Wi-Fi 10A Smart Switch

ALLGEMEINE VORSTELLUNG

Der BASIC Gen5 (BASIC-1GS) ist ein einzelkanaliger intelligenter Schalter der Basic-Serie von SONOFF, der moderne Nachfolger des ikonischen ursprünglichen SONOFF BASIC, der seit 2016 DIY-Smart-Home-Lösungen populär gemacht hat. Mit seinen kompakten Abmessungen von 80,5×41,5×23,6mm bei 44,8g zeichnet sich dieser Schalter durch sein eigenständiges Gehäuse mit abnehmbarem Deckel und die Möglichkeit der Wandmontage mittels M3-Schrauben aus.

Basierend auf dem Mikrocontroller BK7238 und dem Matter over Wi-Fi-Protokoll bietet dieser Schalter universelle Kompatibilität mit allen großen Smart-Home-Ökosystemen: Apple Home, Google Home, Amazon Alexa, Samsung SmartThings, Home Assistant und jeder Matter-zertifizierten Plattform. Diese fünfte Generation markiert die Weiterentwicklung der Basic-Reihe zur Matter-Interoperabilität und bewahrt dabei die Benutzerfreundlichkeit, die den Erfolg ihrer Vorgänger ausmacht.

Der BASIC-1GS steuert einen Schaltkanal mit einer Kapazität von 10A (2400W bei 240V) für Widerstandslasten. Der Kanal kann über die eWeLink-App, Sprachbefehle, Smart-Home-Automatisierungen oder lokal über die physische Taste am Gehäuse gesteuert werden. Diese direkte manuelle Steuerung macht ihn ideal, um bestehende Installationen zu modernisieren und gleichzeitig eine intuitive taktile Steuerung zu erhalten.

Einzigartige Besonderheit dieses Modells: der Magic Switch-Modus (exklusiv für das eWeLink-Ökosystem). Indem man die Ausgänge L Out und N Out vor dem Wandschalter miteinander verbindet, bleibt das Gerät online und steuerbar, auch wenn der Wandschalter die Last physisch abschaltet. Diese Funktion ermöglicht es, bestehende Beleuchtungskreise zu modernisieren, ohne die Nutzung traditioneller Wandschalter zu verlieren, während eine permanente intelligente Steuerung erhalten bleibt.

Wichtiger Punkt: Wie alle SONOFF-Module benötigt auch dieses Modell zwingend einen Neutralleiter, um zu funktionieren. Die Installation muss von einem qualifizierten Elektriker durchgeführt und im Vorfeld durch einen Leitungsschutzschalter oder RCBO mit maximal 10A abgesichert werden. Der Deckel muss vor dem Einschalten korrekt geschlossen sein, um das Risiko eines Stromschlags zu vermeiden.

SCHLÜSSELFUNKTIONEN

• Garantierte universelle Matter-Kompatibilität: Die Einführung des Matter-Protokolls gewährleistet eine nahtlose Integration mit allen aktuellen und zukünftigen Smart-Home-Ökosystemen. Steuern Sie Ihre Last über Apple Home auf iPhone/iPad, Google Home auf Android, Alexa auf Echo oder SmartThings auf Samsung. Erstellen Sie komplexe markenübergreifende Routinen, die Geräte von SONOFF, Philips Hue, Eve, Aqara und andere ohne Plattformbeschränkungen kombinieren. Der BASIC-1GS wird zu einem universellen Element Ihrer Smart-Home-Installation.
• Eigenständiges Gehäuse mit integrierter Wandmontage: Im Gegensatz zu den MINI-Mikromodulen, die in Wanddosen eingelassen werden, verfügt der BASIC-1GS über ein kompaktes eigenständiges Gehäuse (80,5×41,5×23,6mm), das über M3-Schrauben an der Wand befestigt oder einfach in einem Technikraum (Schaltschrank, Zwischendecke, Möbel) platziert werden kann. Diese Installationsflexibilität macht ihn zu einem vielseitigen Produkt, das sowohl für neue Installationen als auch für die Modernisierung bestehender Installationen geeignet ist. Der abnehmbare Deckel erleichtert den Zugang zu den Klemmen bei der Installation.
• Direkte manuelle Steuerung über physische Taste: Die Taste am Gehäuse ermöglicht eine manuelle Steuerung des Geräts durch einfaches Drücken (EIN/AUS), ohne auf die App oder eine Internetverbindung angewiesen zu sein. Diese lokale taktile Steuerung gewährleistet einen zuverlässigen Betrieb auch bei Netzausfall, fehlerhaftem Wi-Fi oder Wartungsarbeiten am Smart-Home-System. Ideal für kritische Anwendungen, die eine direkte Notfallsteuerung erfordern.
• Exklusiver eWeLink Magic Switch-Modus für Kompatibilität mit Wandschaltern: Einzigartige Funktion, die es ermöglicht, bestehende Beleuchtungskreise zu modernisieren, ohne die Wandverkabelung zu ändern. Durch Erstellung eines Kurzschlusses zwischen L Out und N Out (gemäß beiliegendem Schema) erkennt das Gerät Unterbrechungen des Wandschalters und bleibt online für eine dauerhafte intelligente Steuerung. Der Benutzer behält die Nutzung seines traditionellen Wandschalters (Wechselschalter) bei und kann über App, Automatisierungen oder Sprachbefehl steuern, selbst wenn der Wandschalter auf AUS steht. Kompatibel mit LED-Lampen, Energiesparlampen und Glühlampen 3-100W.
• 10A-Kapazität für den üblichen Haushaltseinsatz geeignet: Die maximale Last von 10A (2400W bei 240V) deckt die große Mehrheit der Wohnanwendungen ab: Allgemeinbeleuchtung (bis zu 24 LED-Lampen 100W-Äquivalent), Zusatzheizung 2000W, Ventilatoren, kleine Haushaltsgeräte. Der Kanalzustand wird nach einem Stromausfall gespeichert, um automatisch seine Konfiguration wiederherzustellen. Zustand wird in Echtzeit an den Matter-Controller mit typischer Latenz berichtet.
• Vereinfachte professionelle Installation: Die T40-Schraubklemmen akzeptieren direkt starre oder flexible Kupferleiter mit einem Querschnitt von 16-14AWG (1,5-2,5 mm²). Das Gehäuse verfügt über klar gekennzeichnete Kabeldurchführungen und ein sicheres Verschlusssystem, das ein Einschalten bei offenem Deckel verhindert. Das Verfahren zum Entfernen des Deckels ist einfach (Drucknase + Hebel), erfordert jedoch ein flaches Metallwerkzeug, um ein versehentliches Öffnen zu vermeiden. Kompatibel mit 100-240V~ 50/60Hz einphasigen Installationen.
• Erweiterte Matter-Automatisierungen und native Home Assistant-Integration: Erstellen Sie komplexe Automatisierungen in Home Assistant, die Ihren BASIC-1GS mit jedem Matter-Gerät kombinieren: Bewegungssensoren, Temperatursensoren, Lampen, motorisierte Vorhänge. Verwenden Sie Node-RED für fortgeschrittene visuelle Flüsse oder Community-Blueprints für gebrauchsfertige Automatisierungen. Die lokale Matter-Kommunikation garantiert eine Reaktionszeit.

TECHNISCHE DATEN

Produktidentifikation

• Handelsname: Basic Gen5
• Modellreferenz: BASIC-1GS
• Produktserie: Basic-Serie
• Produkttyp: Matter Over WiFi Smart Switch (Einzelkanal)
• Generation: 5. Generation der BASIC-Reihe
• Hersteller: Shenzhen Sonoff Technologies Co., Ltd.

Protokolle und Konnektivität

• Hauptprotokoll: Matter over Wi-Fi
• Sekundärprotokoll: Bluetooth Low Energy (BLE)
• Wi-Fi: IEEE 802.11b/g/n 2,4 GHz nur
  • Kanäle 20 MHz: 2412–2472 MHz (Kanäle 1-13)
• Bluetooth: 2402–2480 MHz
• Maximale Sendeleistung (EU):
  • Wi-Fi 2,4 GHz: ≤20 dBm
  • BLE: ≤20 dBm
• Kompatible Matter-Plattformen:
  • Apple Home (iOS 16.1+, iPadOS 16.1+, macOS 13+, tvOS 16.1+, HomePod 16.1+)
  • Google Home (Android/iOS-App)
  • Amazon Alexa (Echo 4. Gen+, Echo Show 10 3. Gen+, Echo Studio, etc.)
  • Samsung SmartThings (Hub v3, Station, SmartThings Family Hub, etc.)
  • Home Assistant (2022.12+)
  • Homey Pro (2023 Early Access)
  • Jede Matter-zertifizierte kompatible Plattform
• Steuerungsanwendung: eWeLink (iOS und Android)
• Kopplung: QR-Code-Scan Matter oder manuelle Kopplung
• Kopplungsdauer: 10 Minuten

Hardware und Mikrocontroller

• Mikrocontroller (MCU): BK7238 (Beken Corporation)
• Architektur: Integrierter Wi-Fi- + BLE-Prozessor
• Funkinterface: 2,4 GHz IEEE 802.11b/g/n + Bluetooth 5.0

Elektrische Eigenschaften

• Versorgungsspannung: 100–240V~ 50/60Hz nur einphasig
• Maximale Last:
  • Einzelner Kanal: 10A Max (2400W bei 240V~, 1200W bei 120V~)
  • Lasttyp: Nur resistiv (Beleuchtung, Elektroheizung)
• Obligatorischer Schutz im Vorfeld: Leitungsschutzschalter (MCB) oder RCBO 10A
• Neutralleiter: ERFORDERLICH (Installation ohne Neutralleiter nicht möglich)
• Leitertyp: 16-14 AWG (1,5-2,5 mm²) SOL/STR nur Kupfer
• Anschlussklemmen: Schraubklemmen T40
• Standby-Verbrauch:

Verdrahtungsschema

• Verfügbare Klemmen:
  • N In: Neutralleiter Eingang (OBLIGATORISCH)
  • L In: Phaseneingang 100-240V~
  • N Out: Neutralleiter Ausgang zur Last (100-240V~)
  • L Out: Phasenausgang zur Last (100-240V~)
• Standardinstallation: Direkter Anschluss zwischen Stromversorgung und Last

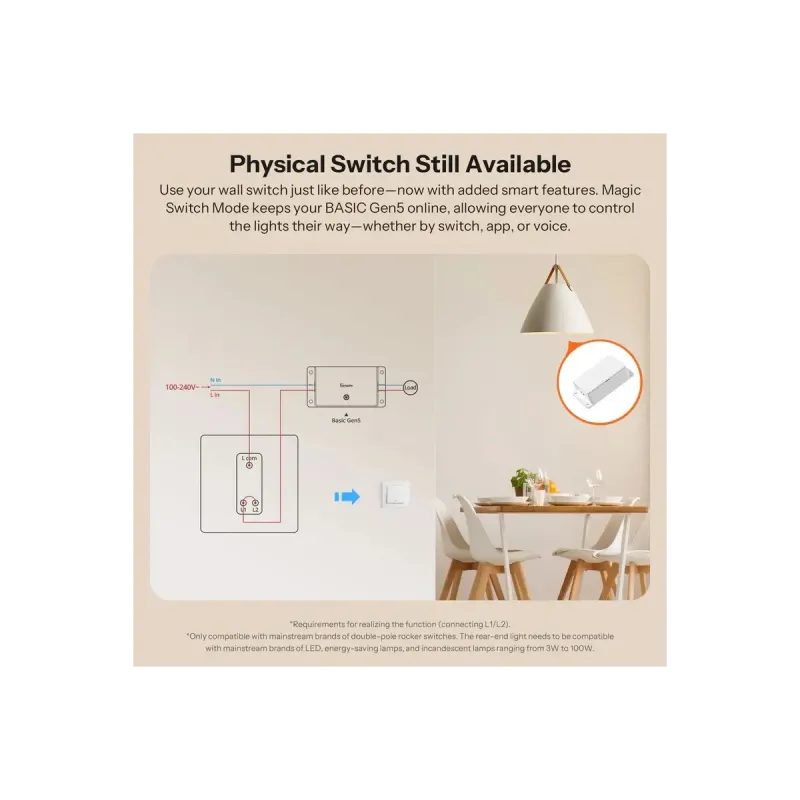

• Magic Switch-Modus (optional, nur eWeLink):
  • L Out und N Out vor dem Wandschalter kurzschließen
  • Kompatibel nur mit Wechselschaltern
  • Kompatibel mit LED-Lampen, Energiesparlampen, Glühlampen 3-100W
  • Funktioniert auch mit Wechselschaltungen
• KRITISCHE WARNUNG: Nur einphasiger Gebrauch 100-240V~. Mehrphasige Verbindung → Gerät garantiert zerstört.

Benutzerschnittstelle

• Physische Tasten: 1 Berührungstaste oben am Gehäuse
• Tastenfunktionen:
  • Einfacher Druck: EIN/AUS-Schaltung der Last
  • Langer Druck 5 Sekunden: Aktivierung des Kopplungsmodus
• LED-Anzeige: Multifunktionale blaue LED
  • eWeLink-Modus:
    • Blinken "zwei kurz + ein lang": Kopplungsmodus aktiv
    • Dauerlicht: Gerät online
    • Einmaliges Blinken: Offline
    • Zweimaliges Blinken: Mit Router verbunden, aber nicht mit der Cloud
  • Matter-Modus:
    • Blinken "zwei kurz + ein lang": Kopplungsmodus aktiv
    • Dauerlicht: Gerät online
    • Einmaliges Blinken: Offline

Abmessungen und Gewicht

• Gehäuseabmessungen: 80,5 × 41,5 × 23,6 mm (L × B × H)
• Nettogewicht: 44,8 g
• Format: Rechteckig mit abnehmbarem Deckel
• Dicke: 23,6 mm
• Wandmontage: Löcher für M3-Schrauben (Schrauben nicht enthalten)

Konstruktion und Materialien

• Gehäusematerial: PC (Polycarbonat) flammenhemmend
• Farbe: Weiß
• Oberfläche: Matt
• Schutzart: Nur für den Innenbereich (keine IP)
• Feuerwiderstand: Entspricht V0
• Deckel: Abnehmbar mit sicherem Clipsystem
• Deckeldemontage: Flaches Metallwerkzeug erforderlich (Drucknase + Hebel)

Umweltbedingungen

• Verwendungsort: Nur Innenbereich
• Betriebstemperatur: -10°C bis +40°C
• Lagerungstemperatur: -20°C bis +70°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (ohne Kondensation)
• Maximale Höhe: 2000 Meter

Zertifizierungen und Konformität

• Europäische Zertifizierungen: CE
• Nordamerikanische Zertifizierungen: FCC
• Umweltkonformität: RoHS
• FCC-ID: 2APN5-BASIC1GS
• RED-Richtlinie: 2014/53/EU
• Matter-Zertifizierung: Ja (CSA-IOT, Matter 1.0+)
• WEEE-Konformität: Ja (Recycling erforderlich)

Unterstützte Matter-Funktionen

• Gerätetyp: On/Off Light Switch (0x0103)
• Unterstützte Cluster:
  • On/Off (0x0006) - Ein-/Ausschaltzustand
  • Groups (0x0004) - Gruppenkontrolle
  • Scenes (0x0005) - Szenenverwaltung
• Inbetriebnahme: Wi-Fi + BLE
• Fabric-Unterstützung: Multi-Fabric (bis zu 16 gleichzeitige Controller)
• Thread: Nicht unterstützt (nur Wi-Fi)

Intelligente Funktionen

• Fernsteuerung: Über eWeLink-App oder native Matter-App
• Sprachsteuerung: Kompatibel mit Siri, Google Assistant, Alexa
• Zeitschaltprogrammierung: Wöchentliche Planungen
• Intelligente Szenen: Erstellung von Multi-Geräte-Szenen
• Gruppen: Logische Gruppierung mehrerer Geräte
• Gerätefreigabe: Mehrbenutzerfreigabe
• Zustandspeicherung: Zustand nach Stromausfall gespeichert
• Zustand nach Einschalten: Konfigurierbar (letzter Zustand/immer EIN/immer AUS)
• Magic Switch-Modus: Verbindung bleibt trotz Wandschalterunterbrechung bestehen (nur eWeLink)

Installation und Montage

• Installationsart: Eigenständig (Wandmontage oder freie Platzierung)
• Befestigungsoptionen:
  • Wandmontage über M3-Schrauben (vorgesehene Löcher am Gehäuse)
  • Freie Platzierung im Technikraum (Schrank, Zwischendecke, Möbel)
  • Einbau in Unterputzdose bei genügend Platz
• Erforderlicher Platz: Mindestens 85mm × 45mm × 30mm
• Erforderliche Verkabelung: Phase + Neutralleiter (Ein- und Ausgang)
• Benötigte Werkzeuge: Flach-/Kreuzschlitzschraubendreher, Spannungstester, Abisolierzange
• Installateur-Qualifikation: Qualifizierter Elektriker empfohlen
• UNBEDINGT: Deckel muss vor dem Einschalten korrekt geschlossen sein

Verpackungsinhalt

• 1× SONOFF BASIC-1GS Basic Gen5 (Hauptgerät mit Deckel)
• 1× Mehrsprachiger Schnellstart-Guide mit QR-Code Matter
• 1× Benutzerhandbuch (EN/FR/DE/IT/ES)
• Hinweis: M3-Wandbefestigungsschrauben NICHT enthalten
